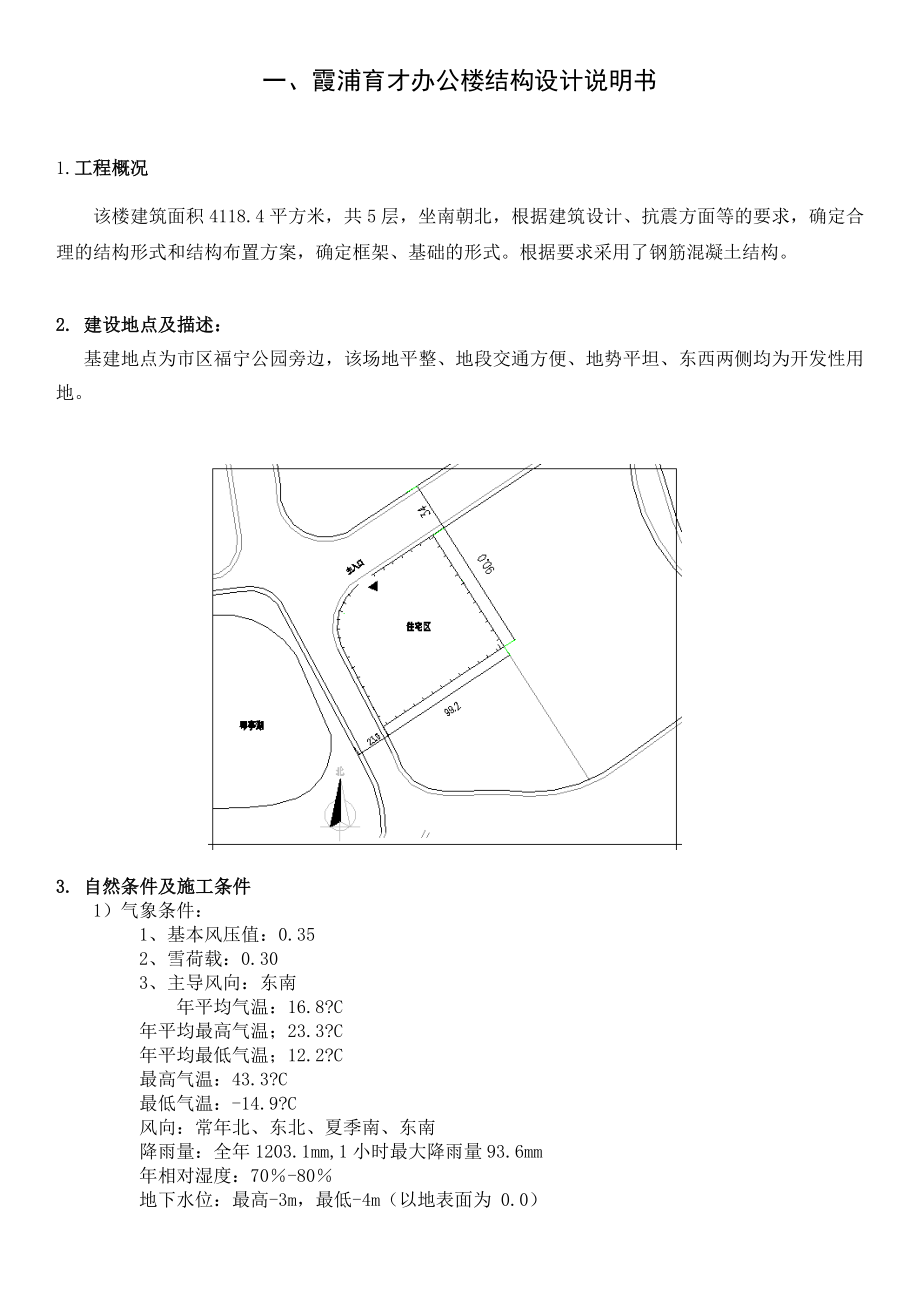

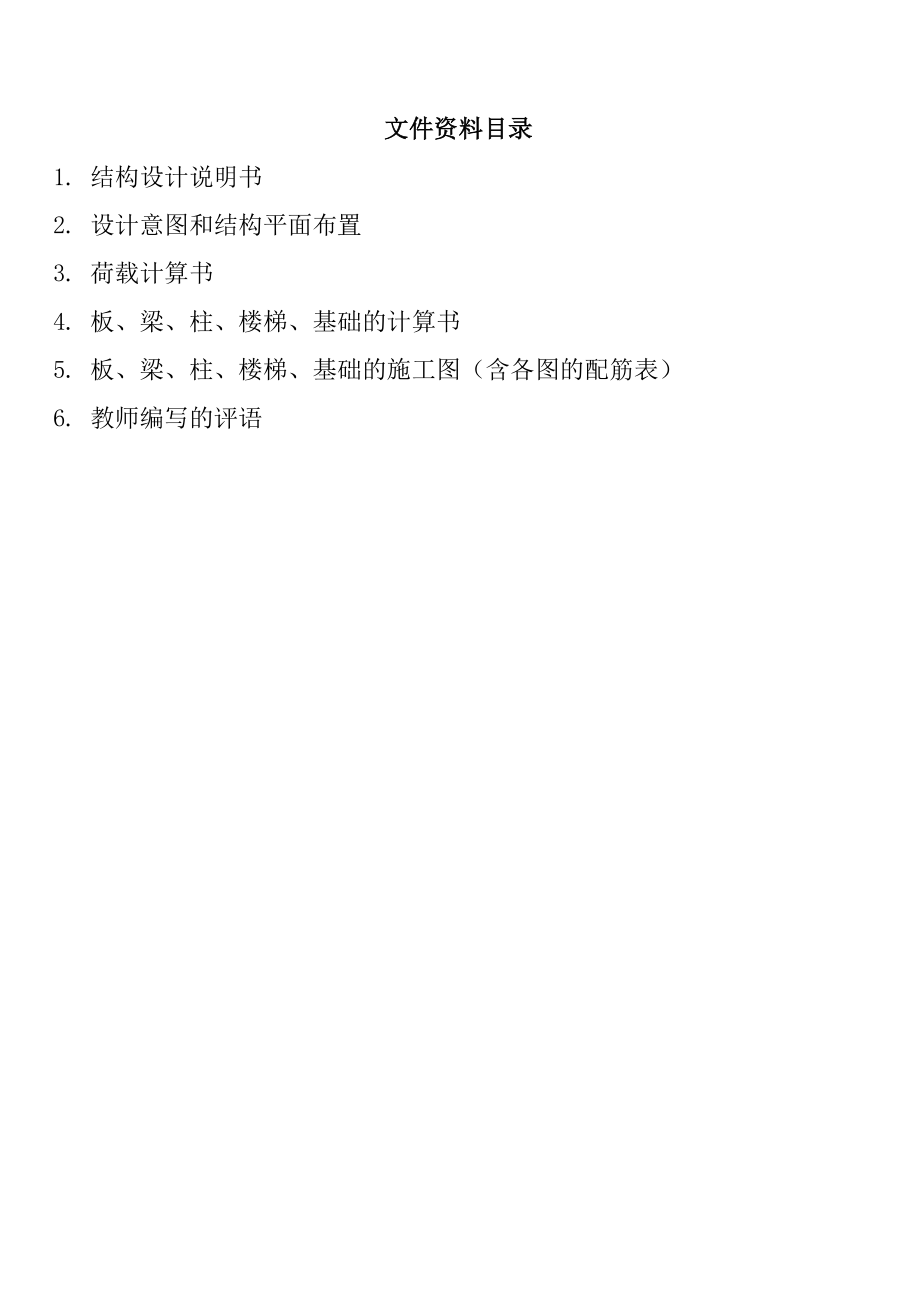

1、 文件资料目录1. 结构设计说明书2. 设计意图和结构平面布置3. 荷载计算书4. 板、梁、柱、楼梯、基础的计算书5. 板、梁、柱、楼梯、基础的施工图（含各图的配筋表）6. 教师编写的评语一、霞浦育才办公楼结构设计说明书1.工程概况该楼建筑面积4118.4平方米，共5层，坐南朝北，根据建筑设计、抗震方面等的要求，确定合理的结构形式和结构布置方案，确定框架、基础的形式。根据要求采用了钢筋混凝土结构。2. 建设地点及描述：基建地点为市区福宁公园旁边，该场地平整、地段交通方便、地势平坦、东西两侧均为开发性用地。3. 自然条件及施工条件1）气象条件：1、基本风压值：0.35 2、雪荷载：0.303、主

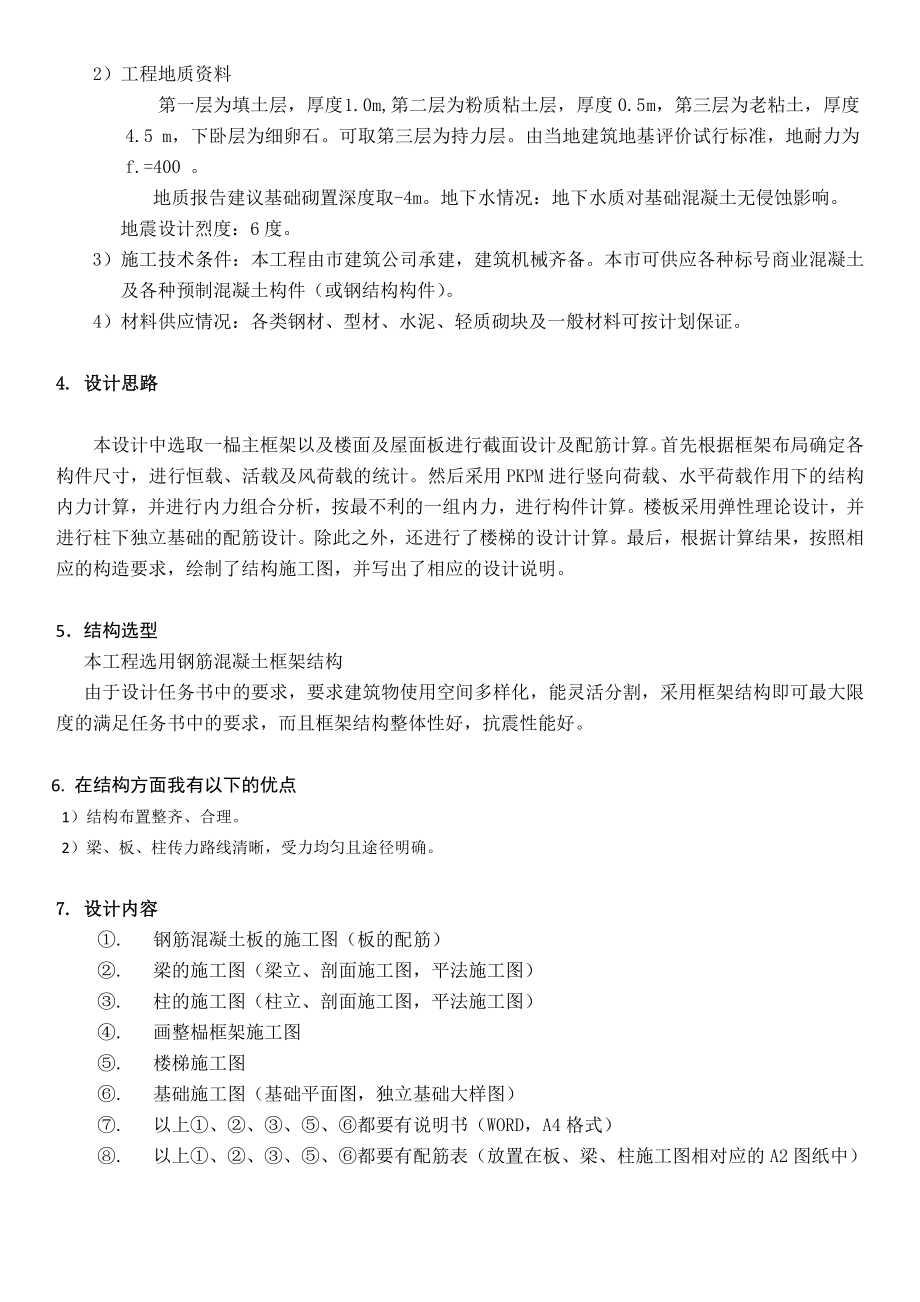

2、导风向：东南 年平均气温：16.8?C年平均最高气温；23.3?C年平均最低气温；12.2?C最高气温：43.3?C最低气温：-14.9?C风向：常年北、东北、夏季南、东南降雨量：全年1203.1mm,1小时最大降雨量93.6mm年相对湿度：70-80地下水位：最高-3m，最低-4m（以地表面为 0.0）2）工程地质资料 第一层为填土层，厚度 1.0m,第二层为粉质粘土层，厚度0.5 m，第三层为老粘土，厚度4.5 m，下卧层为细卵石。可取第三层为持力层。由当地建筑地基评价试行标准，地耐力为f.=400 。地质报告建议基础砌置深度取-4m。地下水情况：地下水质对基础混凝土无侵蚀影响。地震设计烈
3、度：6度。3）施工技术条件：本工程由市建筑公司承建，建筑机械齐备。本市可供应各种标号商业混凝土及各种预制混凝土构件（或钢结构构件）。4）材料供应情况：各类钢材、型材、水泥、轻质砌块及一般材料可按计划保证。4. 设计思路本设计中选取一榀主框架以及楼面及屋面板进行截面设计及配筋计算。首先根据框架布局确定各构件尺寸，进行恒载、活载及风荷载的统计。然后采用PKPM进行竖向荷载、水平荷载作用下的结构内力计算，并进行内力组合分析，按最不利的一组内力，进行构件计算。楼板采用弹性理论设计，并进行柱下独立基础的配筋设计。除此之外，还进行了楼梯的设计计算。最后，根据计算结果，按照相应的构造要求，绘制了结构施工图，
4、并写出了相应的设计说明。5结构选型 本工程选用钢筋混凝土框架结构 由于设计任务书中的要求，要求建筑物使用空间多样化，能灵活分割，采用框架结构即可最大限度的满足任务书中的要求，而且框架结构整体性好，抗震性能好。6. 在结构方面我有以下的优点1）结构布置整齐、合理。2）梁、板、柱传力路线清晰，受力均匀且途径明确。7. 设计内容. 钢筋混凝土板的施工图（板的配筋）. 梁的施工图（梁立、剖面施工图，平法施工图）. 柱的施工图（柱立、剖面施工图，平法施工图）. 画整榀框架施工图. 楼梯施工图. 基础施工图（基础平面图，独立基础大样图）. 以上、都要有说明书（WORD，A4格式）. 以上、都要有配筋表（放
5、置在板、梁、柱施工图相对应的A2图纸中）8. 参考资料:1、民用建筑设计通则GB50352 20052、建筑设计防火规范GBJ16 87（2001年版）3、办公建筑设计规范JGJ67 894、公共建筑节能设计标准GB50189 20055、建筑结构设计荷载规范GB50009 20016、混凝土结构设计规范GB50010 20027、建筑地基基础设计规范GB50007 20028、高层民用建筑钢结构技术规程JGJ99 989、建筑制图标准二、设计意图和结构平面布置 楼层结构平面布置图 三、荷载计算书1.构件截面尺寸信息:1.1梁a 框架梁：纵向 L=7800mm 梁高 h=(1/10-1/18)
6、L=(433-780)mm取h=500mm梁宽b=(1/3-1/2)h=(167-250)mm 取b=250mm横向 L=6000 mm 梁高 h=(1/10-1/15)L=(400-600）mm取h=500 mm梁宽b=(1/3-1/2)h=(200-300)mm 取b=250 mmb次梁 ：梁高 h=(1/12-1/18)L=(1/12-1/18) 3900=(216.66-325) mm取次梁尺寸：b h=200mm400 mm1.2 板跨L=3900 通常取板厚h=(l/50-l/35)=(78-111.4)mm此处板厚取h=100mm 板跨L=3000 通常取板厚h=(l/50-l/
7、35)=(60-85.7)mm此处板厚取h=100mm1.3 柱柱的尺寸根据轴压比公式确定=N/fcbha.边柱，q取10kN/m2=0.9 , fc=14.3 N/mm2A1=7.83.0=23.4m2N1= A1q=23.410=234KN设计值N1=1.25N1n=1.252345=1463 kN柱截面面积 A=N/fc=102272 mm2则b=h=320mm取柱截面尺寸为bh=400450mmb.中柱：A2=67.8=46.8m2N2=A2q=46.810=468KN设计值N=1.3N2n=1.34685=3042KN则柱截面积 A= N/fc=212727mm2则b=h=461mm
8、取柱的截面尺寸为bh=550550mm取：框架柱 500*500边柱400*400 主梁 300*500 次梁 200*400，150*3002.恒荷载计算2. 1竖向荷载计算（1） 永久荷载1) 屋面面荷载50厚C20细石混凝土内配4双向钢筋，中距200抹平压光 20厚1:3水泥砂浆找平 60厚挤塑聚苯板保温层 20厚1:3水泥砂浆找平层 合成高分子防水卷材一层 20150厚膨胀珍珠岩找坡（坡度2%） 100厚钢筋混凝土屋面板 刷素水泥浆一道（内掺建筑胶）20厚1：0.3:3水泥石灰膏砂浆打底 合计 2) 楼面面荷载15厚1:2白水泥彩色石子磨光打蜡（铝条分格条） 刷素水泥结合层一道 20厚
9、1:3水泥砂浆找平层 100厚现浇钢筋混凝土楼面 刷素水泥浆一道20厚1:0.3:3水泥石灰膏砂浆打底 合计 梁自重（250*500）： 3） 柱子自重 4） 内墙自重计算内墙粉刷25mm 厚水泥砂浆面层 15mm 厚纸筋石灰抹底 合计 200厚加气混凝土砌块（内墙）：填充墙自重 2.5kN/m2（3.3m-0.5m）=7.0kN/m 内墙自重 2.76+0.74+7.0=10.5kN/m折减后取7.25kN/m5） 外墙自重外墙粉刷：25mm 厚水泥砂浆面层 15mm 厚纸筋石灰抹底 合计 200厚加气混凝土砌块（外墙）：填充墙自重：2.7kN/m2（3.3m-0.5m）=7.56kN/m外
10、墙自重： 折减后取7.56kN/m6） 卫生间墙自重外墙粉刷：25mm 厚水泥砂浆面层 15mm 厚纸筋石灰抹底 合计 100厚加气混凝土砌块（内墙）： 填充墙自重：1.5kN/m2（3.3m-0.5m）=4.0kN/m卫生间墙自重： 折减后取4.5kN/m7) 楼面板传给横向框架梁的线荷载8) 楼屋面板传给横向框架梁的线荷载，边跨梁为梯形分布，中跨梁伟三角形分布。顶层梁（边跨）： 顶层梁（中跨）： 其余各层梁（边跨）： 其余各层梁（中跨）： 8)横梁自重、横墙均布线荷载顶层梁（边跨）： g2 =7.56KN/m顶层梁（中跨）： g2 =7.25KN/m其余各层梁（边跨）： g2=7.56KN/m其余各层梁（中跨）： g2 =7.25KN/m 9）纵向框架梁传到柱上的集中荷载及柱自重顶层屋顶女儿墙 0.5m*3.9m*7.56KN/m 2=14.75KN屋面板传来 1.95m*1.95m*7.56KN/m2 =28.75KN框架梁自重 3.9m*7.25KN/m= 28.28 KN合计 G =71.78KN(偏心距0
