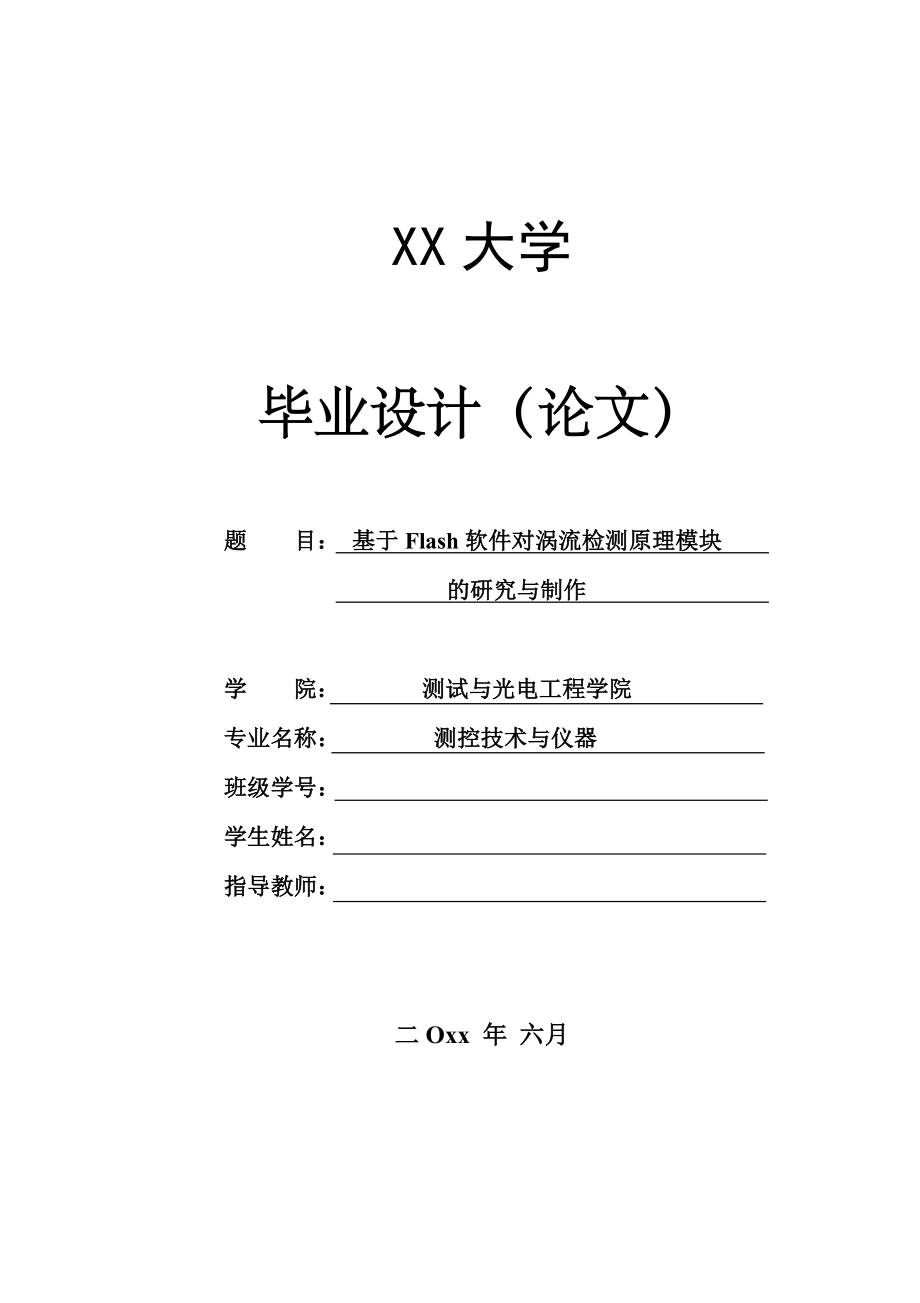

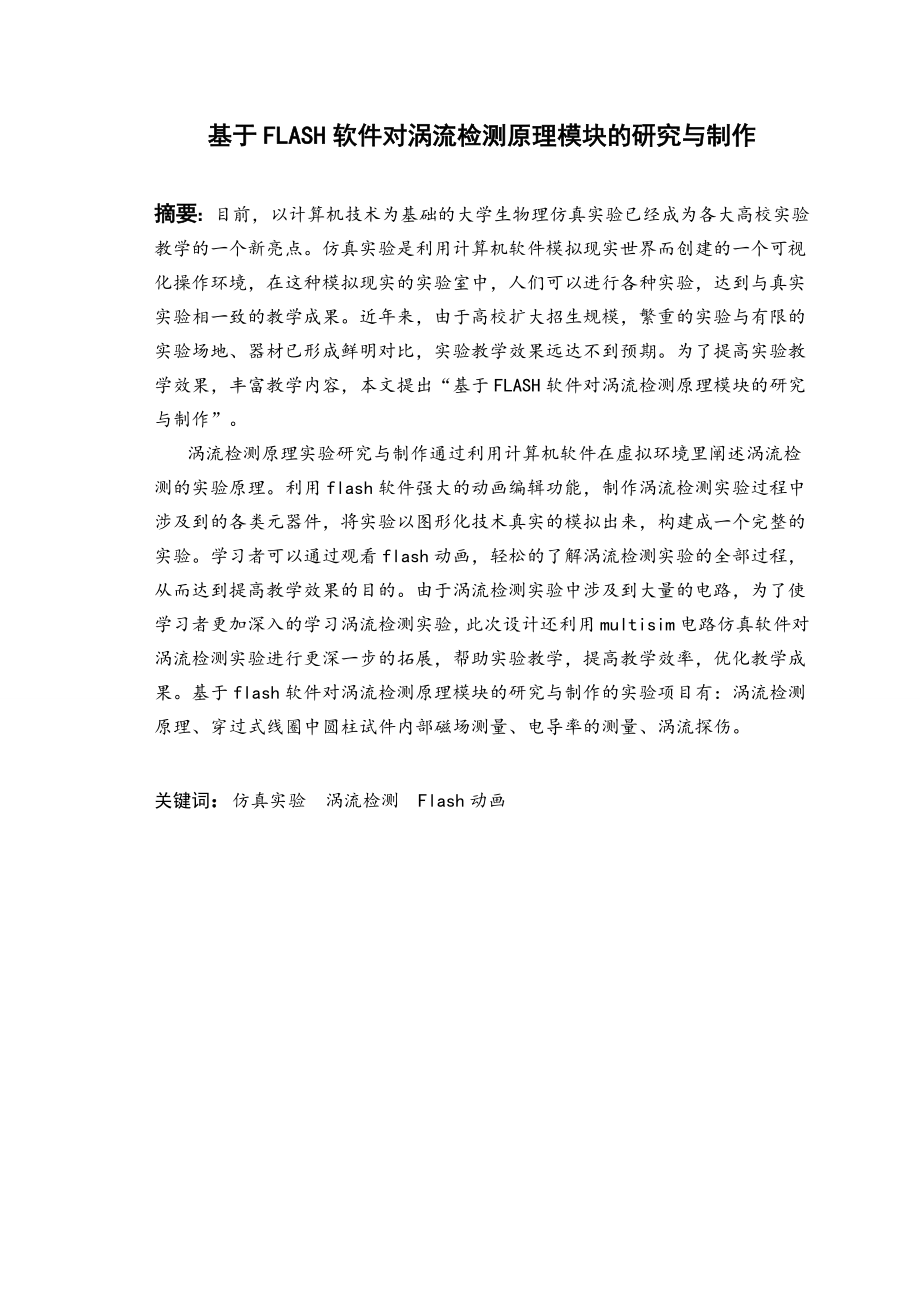

1、XX大学毕业设计（论文）题 目： 基于Flash软件对涡流检测原理模块的研究与制作学 院： 测试与光电工程学院专业名称： 测控技术与仪器班级学号： 学生姓名： 指导教师： 二Oxx 年 六月 基于FLASH软件对涡流检测原理模块的研究与制作摘要：目前，以计算机技术为基础的大学生物理仿真实验已经成为各大高校实验教学的一个新亮点。仿真实验是利用计算机软件模拟现实世界而创建的一个可视化操作环境，在这种模拟现实的实验室中，人们可以进行各种实验，达到与真实实验相一致的教学成果。近年来，由于高校扩大招生规模，繁重的实验与有限的实验场地、器材已形成鲜明对比，实验教学效果远达不到预期。为了提高实验教学效果，丰
2、富教学内容，本文提出“基于FLASH软件对涡流检测原理模块的研究与制作”。涡流检测原理实验研究与制作通过利用计算机软件在虚拟环境里阐述涡流检测的实验原理。利用flash软件强大的动画编辑功能，制作涡流检测实验过程中涉及到的各类元器件，将实验以图形化技术真实的模拟出来，构建成一个完整的实验。学习者可以通过观看flash动画，轻松的了解涡流检测实验的全部过程，从而达到提高教学效果的目的。由于涡流检测实验中涉及到大量的电路，为了使学习者更加深入的学习涡流检测实验，此次设计还利用multisim电路仿真软件对涡流检测实验进行更深一步的拓展，帮助实验教学，提高教学效率，优化教学成果。基于flash软件对

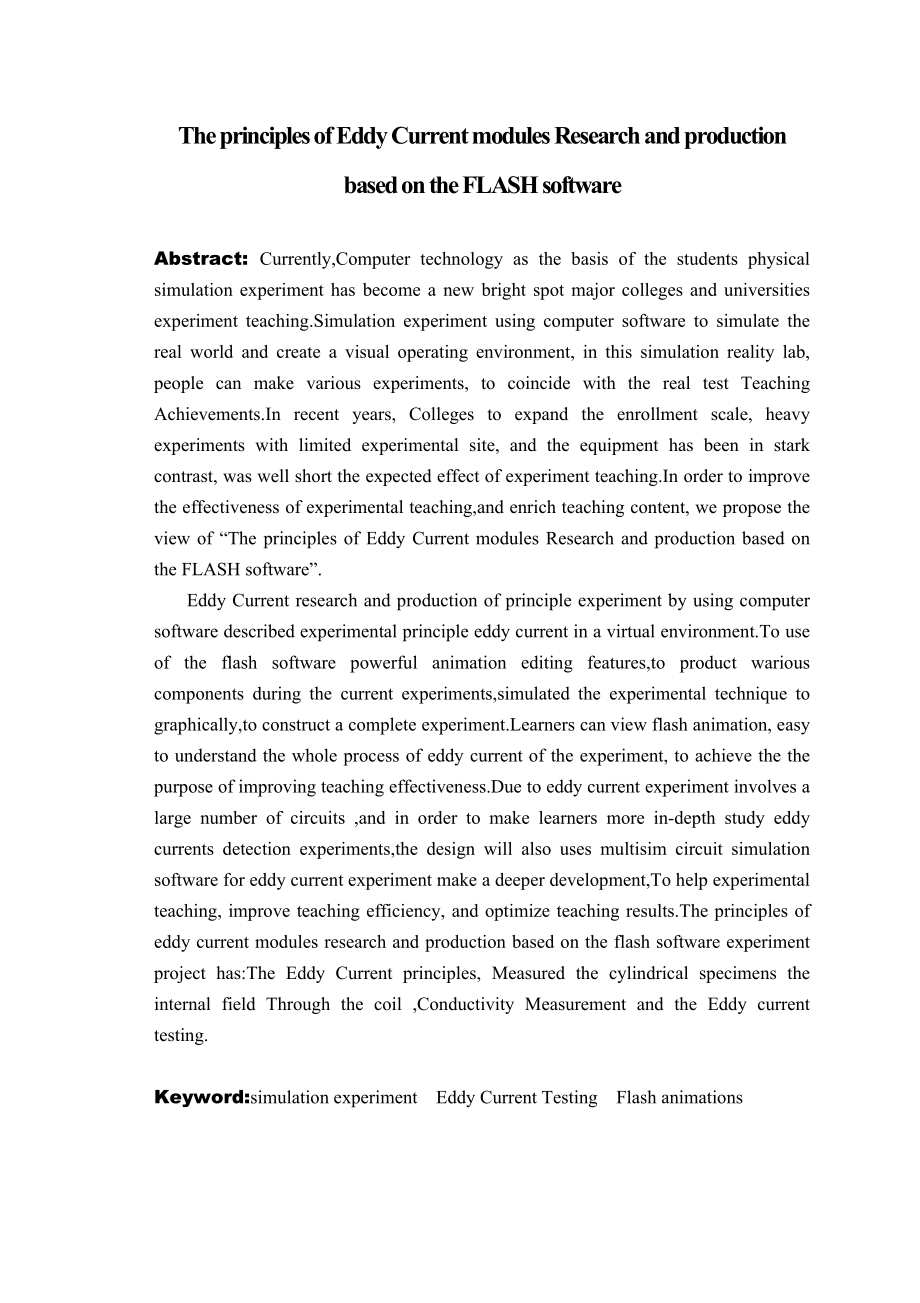

3、涡流检测原理模块的研究与制作的实验项目有：涡流检测原理、穿过式线圈中圆柱试件内部磁场测量、电导率的测量、涡流探伤。关键词：仿真实验 涡流检测 Flash动画The principles of Eddy Current modules Research and production based on the FLASH softwareAbstract: Currently,Computer technology as the basis of the students physical simulation experiment has become a new bright spot maj
4、or colleges and universities experiment teaching.Simulation experiment using computer software to simulate the real world and create a visual operating environment, in this simulation reality lab, people can make various experiments, to coincide with the real test Teaching Achievements.In recent yea
5、rs, Colleges to expand the enrollment scale, heavy experiments with limited experimental site, and the equipment has been in stark contrast, was well short the expected effect of experiment teaching.In order to improve the effectiveness of experimental teaching,and enrich teaching content, we propos
6、e the view of “The principles of Eddy Current modules Research and production based on the FLASH software”.Eddy Current research and production of principle experiment by using computer software described experimental principle eddy current in a virtual environment.To use of the flash software power
7、ful animation editing features,to product warious components during the current experiments,simulated the experimental technique to graphically,to construct a complete experiment.Learners can view flash animation, easy to understand the whole process of eddy current of the experiment, to achieve the
8、 the purpose of improving teaching effectiveness.Due to eddy current experiment involves a large number of circuits ,and in order to make learners more in-depth study eddy currents detection experiments,the design will also uses multisim circuit simulation software for eddy current experiment make a
9、 deeper development,To help experimental teaching, improve teaching efficiency, and optimize teaching results.The principles of eddy current modules research and production based on the flash software experiment project has:The Eddy Current principles, Measured the cylindrical specimens the internal
10、 field Through the coil ,Conductivity Measurement and the Eddy current testing.Keyword:simulation experiment Eddy Current Testing Flash animations目 录1、绪论11.1、课题研究背景11.2、课题研究的意义21.3、国内外研究现状21.4、课题主要研究内容32、课题涉及软件介绍42.1、Flash8.0软件介绍42.2、multisim软件介绍53、涡流检测实验研究及元器件分析提取73.1、涡流检测原理实验73.2、穿过式线圈中圆柱试件内部磁场测量实
11、验83.3、电导率的测量实验103.4、涡流探伤实验124、涡流检测实验制作144.1、涡流检测原理实验制作144.2、穿过式线圈中圆柱试件内部磁场测量194.3、电导率的测量224.4、涡流探伤仿真实验动画的制作245、仿真动画及仿真电路效果分析285.1、涡流检测原理仿真动画效果分析285.2、穿过式线圈内部圆柱试件磁场的测量仿真动画效果分析和电路仿真285.3、电导率的测量电路仿真分析295.4、涡流探伤实验仿真动画分析306、总结与展望316.1、总结316.2、展望32参考文献33致 谢34附 录351、绪论无损检测是工业发展最重要的工具之一，在工业发展中起着极其重要的作用，把握着工
12、程质量的核心，推动着工业的发展。但是，近年来，由于我国各大高校的扩招，有限的实验场地已经无法满足技术人员的需求，教学成本的投入与实际发展已经不同步，因此寻找新的实验教学方法辅助实验教学已经迫在眉睫。仿真实验室是近年来流行于全球各大高校的新的教学辅助设施，它能完美的模拟现实中的实验，得到与现实实验相一致的结果，既节约了教学成本的投入，又为实验教学开辟了一条新的路径1。将仿真实验应用在无损检测实验教学中，不仅能解决无损检测设备不足的问题，而且对无损检测数字话有进一步提高的作用。Flash软件具有强大的动画编辑功能。设计者可以利用flash随心所欲的设计出高品质的动画，将动画、声音以及其他一些信息完
13、美的融合在一起2。利用flash软件对无损检测中五大常规检测之一的涡流检测实验进行制作，不仅可以解决因涡流实验仪器价格高昂所带来的实验教学学时不足的问题，而且可以在课堂教学时，更加生动形象的阐述涡流实验原理，非常有效的提高教学的效果，更好的教授无损检测技术知识，促进无损检测行业的发展。现代科学技术的发展，新的辅助教学设施的引用，必将加快无损检测这一门综合性科学技术的进步。1.1、课题研究背景1982年，经原航空工业部高等教育司的批准，以机械制造工艺与设备专业（无损检测专门化）的名义，我校开始招收无损检测专业学生，1984年终于经原国家教委的批准，在南昌航空大学设置“无损检测”本科专业，并正式列
14、入高等教育本科专业目录，目录编号为：“军（0602）（试办）无损检测”三十年来，南昌航空大学无损检测教育得到了迅速发展，从专业创办至今，办学规模不断扩大，办学水平逐步提高，为各行各业培养和输送了急需的无损检测专业人才，为我国现代化建设作出了应有的贡献3。但进入二十一世纪以来，随着信息化时代的来临，多媒体进入人们的日常生活中，也成为了一种新型的教学手段，运用到了实验教学中，教育部关于加强高等学校本科教学工作提高教学质量的若干意见明确指出：“在教学活动中应用现代信息技术是提高本科教学质量的重要手段和措施。”可见，新的教学模式已在不断的改进着传统的教学模式。由我校唐继红老师主编的无损检测实验教材是国
15、家“十二五”规划教材，该教材被全国各大高校无损检测专业认可，并用于实验教学中。但各大高校由于实验场地、实验器材以及其他一系列原因的限制，该教材无法很好的发挥它的作用，为了让该教材发挥出发的全部功能，为其做相应的仿真实验极其有必要4。1.2、课题研究的意义基于flash软件，对无损检测实验教材中涡流检测实验原理进行研究与制作，将制作好的flash仿真实验，嵌入到涡流检测实验教学的课件中，应用到涡流检测实验教学中，这对于学习无损检测技术的学员来说将会有很大的帮助，可以帮助学员更加透彻的学习涡流检测实验原理，更加清晰的了解涡流检测实验的实验步骤，为实际操作涡流检测实验打下一个良好的基础，帮助学员更快、更好的掌握涡流检测实验的全部内容。这样，一方面避免了因实验场地、器材甚至是时间安排不足而造成的学员技术学习不到位的情况发生，另一方面，也节约了大量的人力、物力，保证教学质量的同时也减少了教学成本的投入，为我过现代化教学做出应有的贡献。应用仿真实验辅助实验教学，改变了以往传统的教学模式，学生在这样的模式下学习，能够很快的找到自己的学习状态，教师也可以结合实际，深入浅出的对实验进行理论讲解，提高教学效率。因此，涡流仿真实验不仅对学员学习无损检测知识有非常大的帮助，也对高校课堂实验教学质量
