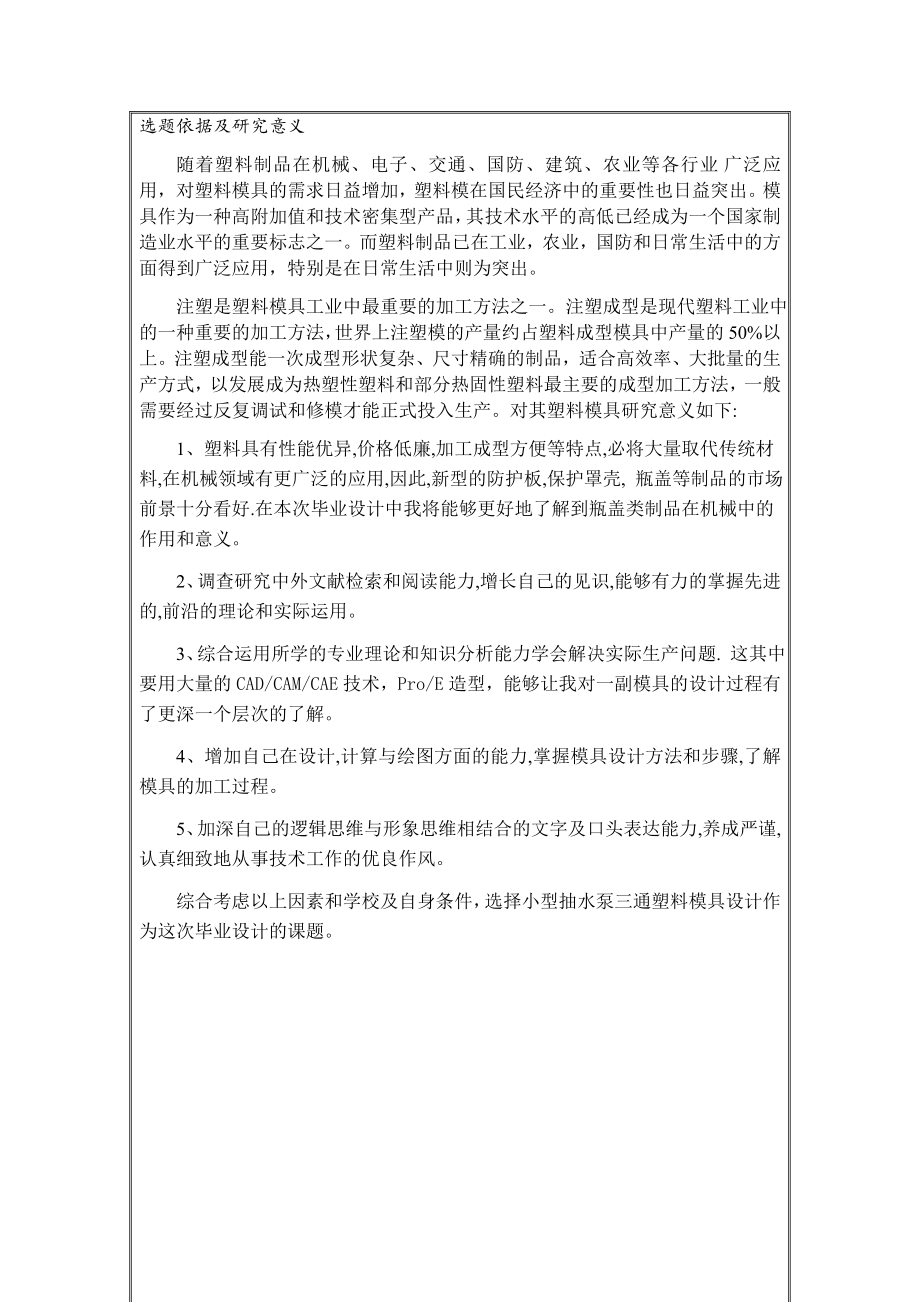

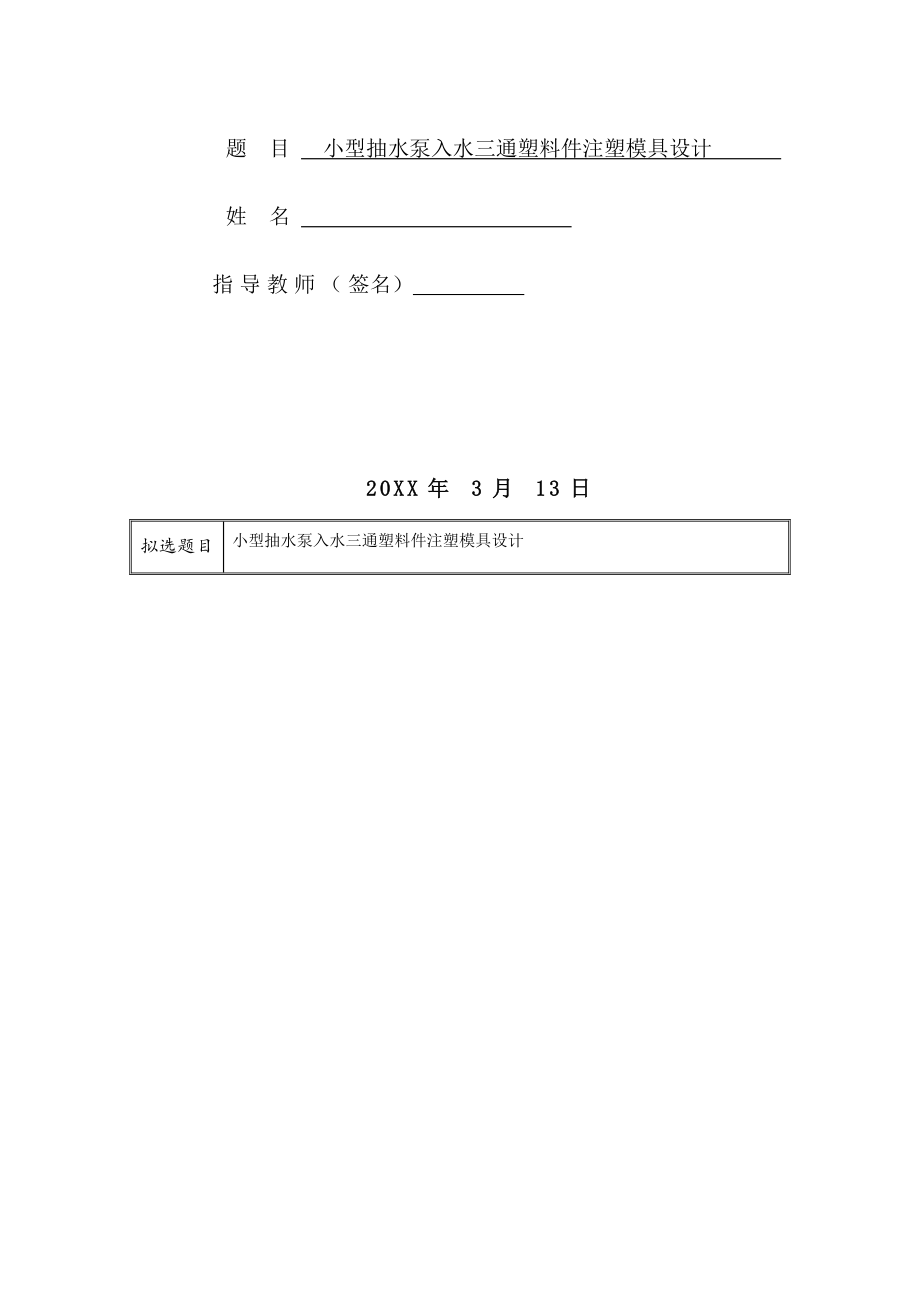

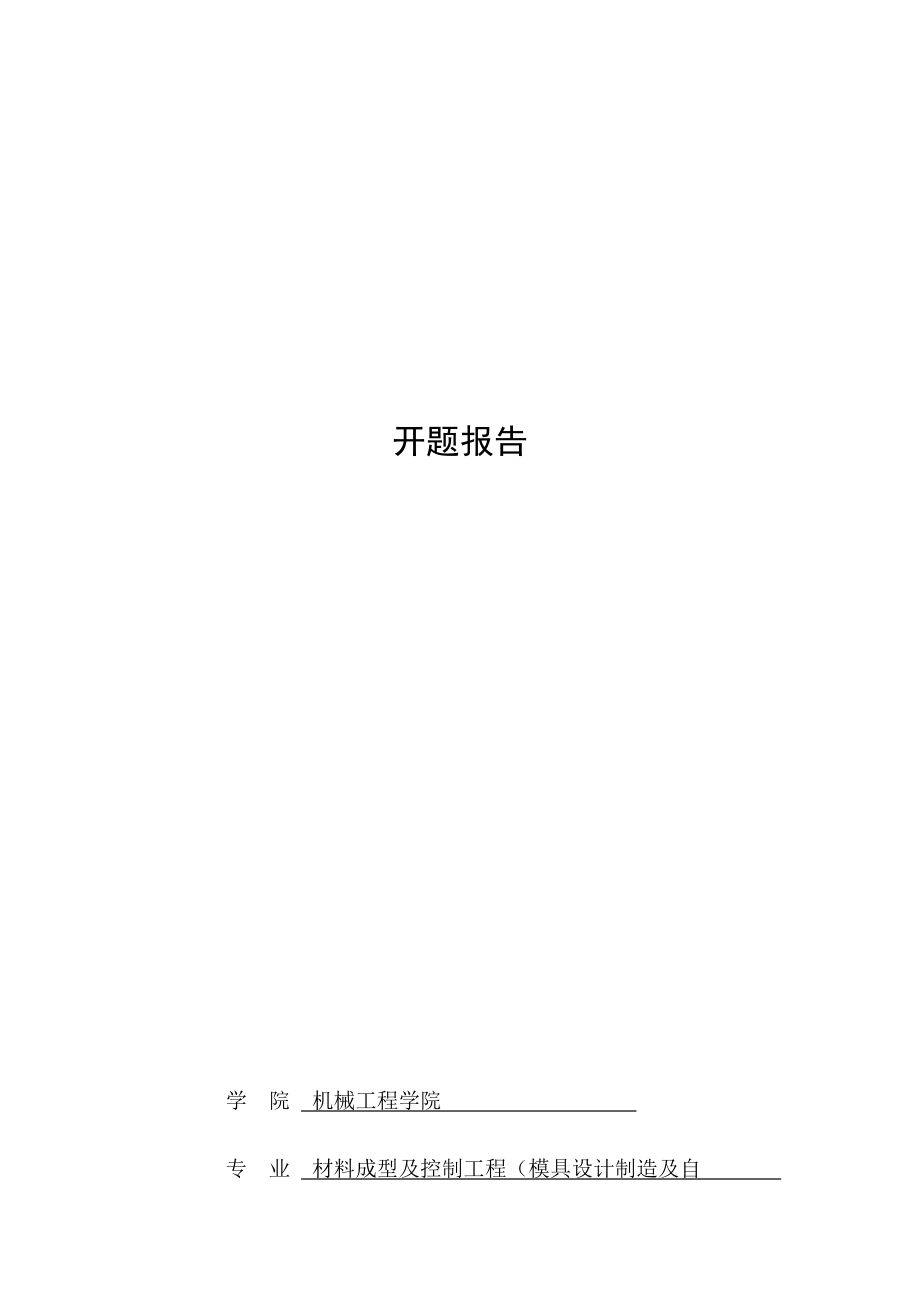

1、开题报告学 院 机械工程学院 专 业 材料成型及控制工程（模具设计制造及自 题 目 小型抽水泵入水三通塑料件注塑模具设计 姓 名 指导教师（签名） 20XX年 3月 13日拟选题目小型抽水泵入水三通塑料件注塑模具设计选题依据及研究意义 随着塑料制品在机械、电子、交通、国防、建筑、农业等各行业广泛应用，对塑料模具的需求日益增加，塑料模在国民经济中的重要性也日益突出。模具作为一种高附加值和技术密集型产品，其技术水平的高低已经成为一个国家制造业水平的重要标志之一。而塑料制品已在工业，农业，国防和日常生活中的方面得到广泛应用，特别是在日常生活中则为突出。 注塑是塑料模具工业中最重要的加工方法之一。注塑
2、成型是现代塑料工业中的一种重要的加工方法，世界上注塑模的产量约占塑料成型模具中产量的50%以上。注塑成型能一次成型形状复杂、尺寸精确的制品，适合高效率、大批量的生产方式，以发展成为热塑性塑料和部分热固性塑料最主要的成型加工方法，一般需要经过反复调试和修模才能正式投入生产。对其塑料模具研究意义如下:1、塑料具有性能优异,价格低廉,加工成型方便等特点,必将大量取代传统材料,在机械领域有更广泛的应用,因此,新型的防护板,保护罩壳, 瓶盖等制品的市场前景十分看好.在本次毕业设计中我将能够更好地了解到瓶盖类制品在机械中的作用和意义。2、调查研究中外文献检索和阅读能力,增长自己的见识,能够有力的掌握先进的
3、,前沿的理论和实际运用。3、综合运用所学的专业理论和知识分析能力学会解决实际生产问题. 这其中要用大量的CAD/CAM/CAE技术，Pro/E造型，能够让我对一副模具的设计过程有了更深一个层次的了解。4、增加自己在设计,计算与绘图方面的能力,掌握模具设计方法和步骤,了解模具的加工过程。5、加深自己的逻辑思维与形象思维相结合的文字及口头表达能力,养成严谨,认真细致地从事技术工作的优良作风。综合考虑以上因素和学校及自身条件，选择小型抽水泵三通塑料模具设计作为这次毕业设计的课题。文献综述（对已有相关代表性研究成果的综合介绍与评价）一、塑料模具的内容模具的CAD 设计、分析，包括根据产品模型进行模具分
4、型面的设计、确定型腔和型芯、模具结构的详细设计、充填过程分析等几个方面。利用先进的特征造型软件如PRO/ E、UGII 等很容易地确定分型面，生成上、下模腔和模芯，再进行流道、浇口以及冷却水管的布置等。确定了这些设计数据以后，再利用模具分析软件，如MOLDFLOW、CFLOW进行塑料的成形过程分析。根据MOLDFLOW 软件和它的丰富的材料、工艺数据库，通过输入成形工艺参数，可动态仿真分析其在注塑模腔内的注射过程流动情况（含多浇口注射时的塑料汇流纹分析）、分析温度、压力变化情况、分析注塑件残余应力等，根据分析情况来检查模具结构的合理性、流动状态的合理性、产品的质量问题等。模具通过CAD设计和分
5、析，就可以将错误消除在设计阶段，提高一次试模成功率。在塑料注射模制造过程中，总会遇到分型面的确定问题，它是一个很复杂的问题，受到许多因素的制约，常常是顾此失彼。所以在选择分型面时应抓住主要矛盾，放弃次要因素。我近期查阅了不少资料表明它可以按以下原则来确定：1）保证塑料制品能够脱模 2）使型腔深度最浅 3）使塑件外形美观，容易清理 4）尽量避免侧向抽芯 5）使分型面容易加工 6）使侧向抽芯尽量短 7）保证塑件制品精度 8）有利于排气 9）使型腔内总压力较大的方向与分型面垂直。二、塑料模具工业和技术今后的主要发展方向（1）设计制造中全面推广应用CAD/CAM/CAE技术。（2）推广应用热流道技术、
6、气辅注射成型技术和高压注射成型技术。（3）开发新的塑料成型工艺和快速经济模具。以适应多品种、少批量的生产方式。（4）应用优质模具材料和先进的表面处理技术对于提高模具寿命和质量显得十分必要。（5）研究和应用模具的高速测量技术与逆向工程。三、结语塑料模具设计的内容牵涉到很多方面，在设计模具的过程中必须根据具体情况综合考虑，突出重点，只有按科学合理的模具设计程序与设计方法进行设计，才能设计制造出高水平，高质量的模具。总之，随着模具技术的迅速发展及机械各类产品的多样化、复杂化，模具应用的广度和深度将不断向纵深发展，模具需求增长速度将继续高于国民经济总体发展的速度，供小于求的被动状态将大有改变。因些，在
7、模具设计及制造中，采用新技术、新工艺、新设备可持续发展模具工业，更将成为所有企业得以占据市场制高点的必由之路。研究内容（包括基本思路、框架、主要研究方式、方法等）一、工艺性分析小型抽水泵入水三通是通过注塑模生产制造。仔细分析塑件制品，从制品的塑料品种，塑件形状，尺寸精度，表面粗糙度等各方面考虑注塑成型工艺的可行性和经济性。二、确定塑件的生产批量，计算塑件的体积和质量，选用注塑机，提高设备利用率，确定模具型腔数。三、运用UG软件绘制小型抽水泵入水三通的3D和2D图并标注尺寸。四、模具设计的有关计算。1、凹，凸模零件工作尺寸的计算；2、型腔壁厚，底板厚度的确定；3、模具加热，冷却系统的确定。五、模
8、具结构设计1、塑件成型位置及分型面选择；2、模具型腔数的确定，型腔的排列和流道布局以及浇口位置设置；3、模具工作零件的结构设计；4、侧分型与抽芯机构的设计；5、螺纹脱模机构设计；6、顶出机构设计；7、拉料杆的形式选择；8、排气方式设计；9、冷却系统的设计。六、模具总体尺寸的确定，选择模架模架已逐渐标准化，根据模架图册，选定模架，在以上模具零部件设计基础上初步绘出模具的完整结构图。七、注塑机参数的校核1、最大注塑量的校核；2、注塑压力的校核；3、锁模力的校核；4、模具与注塑机安装部分相关尺寸校核，包括闭合高度，开模行程，模座安装尺寸等几方面的相关尺寸校核。八、利用UG，Auto CAD进行模具结
9、构总装图和零件工作图的绘制九、撰写设计说明书，利用前期计算资料，整理和编写设计说明书。十、设计总结及答辩。进行设计总结，完成答辩准备工作。主要参阅文献1申开智主编.塑料成型模具M.北京:中国轻工业出版社,2009.32申树义主编.塑料模具设计M.北京:机械工业出版社,2005.3陈再枝,马党参编.塑料模具应用手册M.北京:化学工艺出版社,2005.4伍先明，王群编.塑料模具设计指导M.北京:国防工业出版社, 20065孙玲主编.注塑成型工艺与模具设计M.北京:清华大学出版社,20086陈嘉真主编.塑料成型工艺与模具设计M.北京:机械工业出版社,1995.7陈志刚主编.塑料模具设计M.北京 机械
10、工业出版社 2002.8武兵书主编.我国的模具材料及其应用技术J.机械工人 冷加工 2002（4 ）16-19.9吴兆祥主编.模具材料及表面处理M.北京 机械工业出版社 2003.10屈华昌主编塑料成型工艺与模具设计北京机械工业出版社200311李德群，唐志玉编中国模具设计大典江西科学技术出版社2003112塑料模设计手册编写组塑料模设计手册北京机械工业出版社198212313T. Altan, S.I. Oh, H.L. Gegel, Metal Forming Fundamentals andApplications, American Society of MetalsM, Cleveland, OH, 1983.14 ZHU Tieli, WANG Minjie, SHENG Zhanhui .Chinese Journal of Mechanical EngineeringJ.Vol2010.05.553. 15Thrower J R.Machine Design.New York,Delmar Publisher，1991其它说明指导教师是否同意开题签名:年 月 日教研室教学负责人签署签名:年 月 日说明：1、开题报告工作从第七学期学生确定毕业设计（论文）题目后开始，在教师指导下，学生通过调研、收资后，于第八学期第四周前完成。2、纸张填写不够可另加附页。
