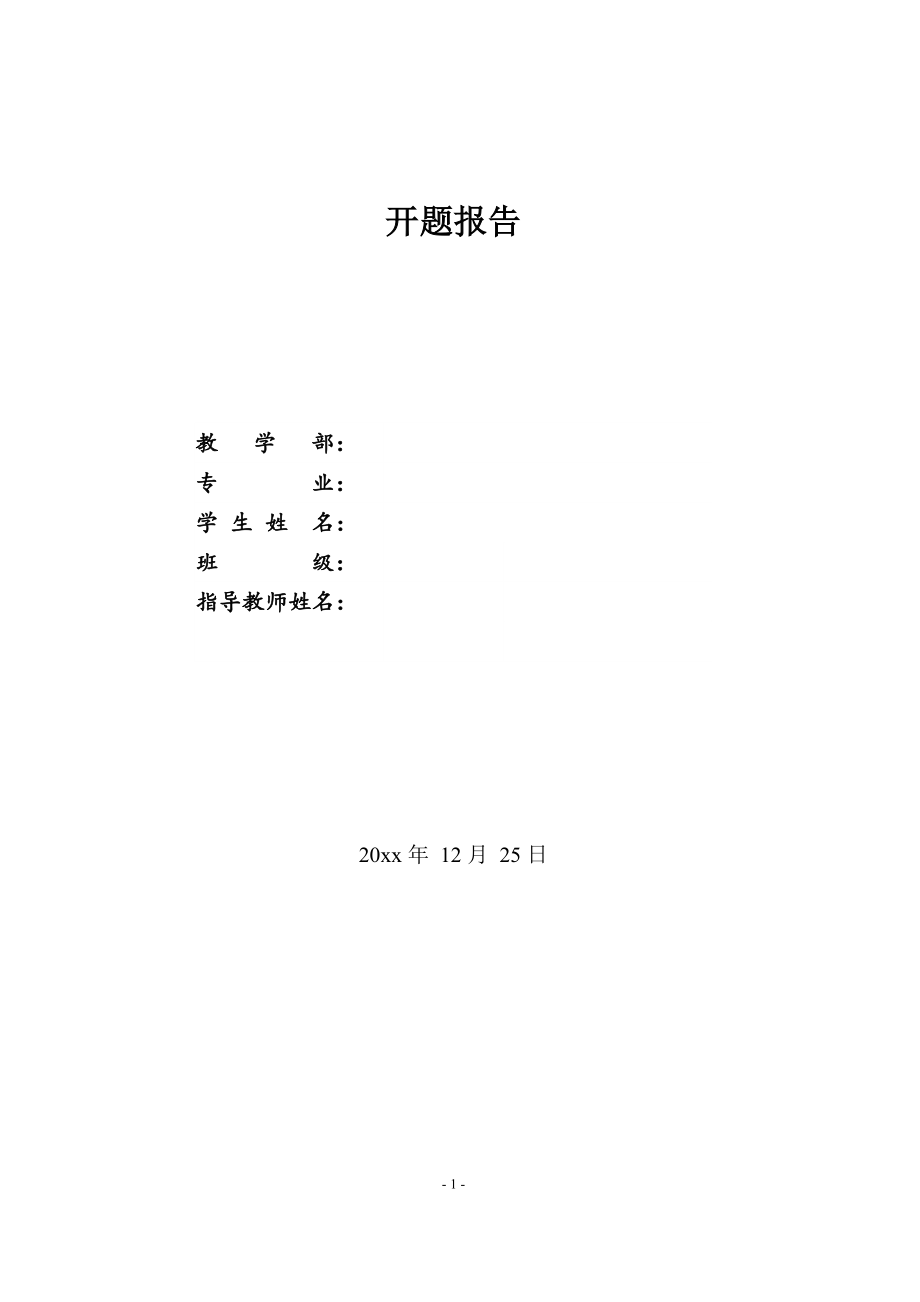

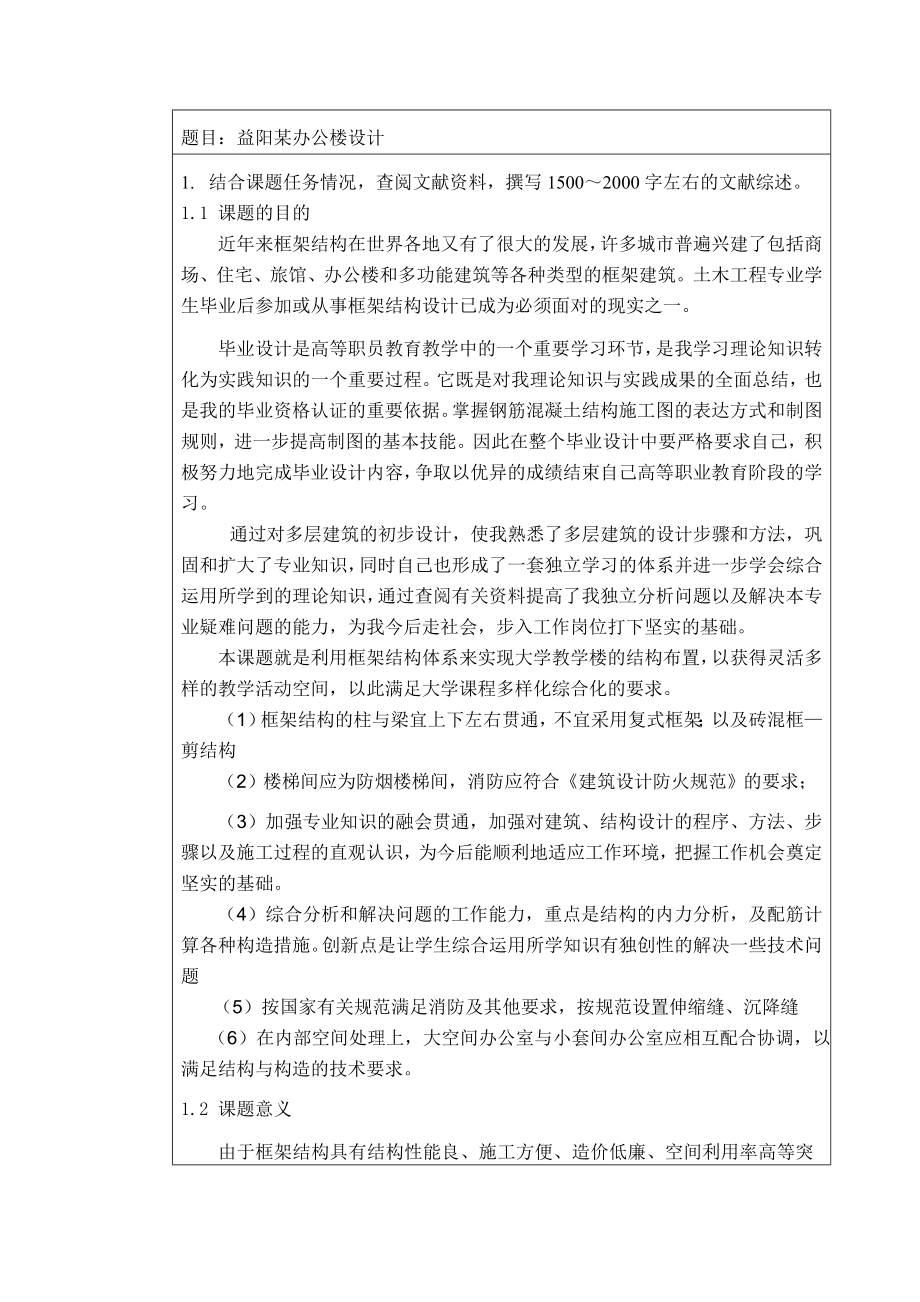

1、开题报告 教 学 部：专 业：学 生 姓 名：班 级：指导教师姓名：20xx年 12月 25日- 1 -题目：益阳某办公楼设计1. 结合课题任务情况，查阅文献资料，撰写15002000字左右的文献综述。1.1 课题的目的近年来框架结构在世界各地又有了很大的发展，许多城市普遍兴建了包括商场、住宅、旅馆、办公楼和多功能建筑等各种类型的框架建筑。土木工程专业学生毕业后参加或从事框架结构设计已成为必须面对的现实之一。 毕业设计是高等职员教育教学中的一个重要学习环节，是我学习理论知识转化为实践知识的一个重要过程。它既是对我理论知识与实践成果的全面总结，也是我的毕业资格认证的重要依据。掌握钢筋混凝土结构施
2、工图的表达方式和制图规则，进一步提高制图的基本技能。因此在整个毕业设计中要严格要求自己，积极努力地完成毕业设计内容，争取以优异的成绩结束自己高等职业教育阶段的学习。通过对多层建筑的初步设计，使我熟悉了多层建筑的设计步骤和方法，巩固和扩大了专业知识，同时自己也形成了一套独立学习的体系并进一步学会综合运用所学到的理论知识，通过查阅有关资料提高了我独立分析问题以及解决本专业疑难问题的能力，为我今后走社会，步入工作岗位打下坚实的基础。本课题就是利用框架结构体系来实现大学教学楼的结构布置，以获得灵活多样的教学活动空间，以此满足大学课程多样化综合化的要求。（1）框架结构的柱与梁宜上下左右贯通，不宜采用复式
3、框架；以及砖混框剪结构（2）楼梯间应为防烟楼梯间，消防应符合建筑设计防火规范的要求； KQ3EI/g （3）加强专业知识的融会贯通，加强对建筑、结构设计的程序、方法、步骤以及施工过程的直观认识，为今后能顺利地适应工作环境，把握工作机会奠定坚实的基础。（4）综合分析和解决问题的工作能力，重点是结构的内力分析，及配筋计算各种构造措施。创新点是让学生综合运用所学知识有独创性的解决一些技术问题 OE87&Clt （5）按国家有关规范满足消防及其他要求，按规范设置伸缩缝、沉降缝 （6）在内部空间处理上，大空间办公室与小套间办公室应相互配合协调，以满足结构与构造的技术要求。 =_x0016_;DmD?nZ
4、 1.2 课题意义由于框架结构具有结构性能良、施工方便、造价低廉、空间利用率高等突出优点，为目前广被采用的一种构形式。对于它的研究对我们将来毕业后参加工作是很有帮助的。这次设计将使我们细致的了解并熟悉一个工程建筑、结构、施工各部分设计的过程，并且在设计过程中应用到大学期间所学的各门课程。有利于我们进一步在学习和查阅规范的过程中加强对建筑各项规范的熟悉并掌握以前所学习到的知识。实践是理论联系实际的桥梁。而这次设计无疑就是一次实践的。2.选题依据、主要研究内容、研究思路及方案。2. 1 选题依据每个地区根据自己所在的不同地域和不同文化底蕴等,在自己地方的建筑都各有各的特色,学生公寓作为大学最重要的
5、组成部分之一,它的存在也是展示办公楼不同风格的一个重要一面。因此这次毕业设计我选择设计办公楼,就是想从学生的角度出发,设计出一个我们自己理想中的政法楼。2. 2 主要的研究内容框架结构的主要特点是：承重系统与非承重系统有明确的分工，支承建筑空间的骨架如梁、柱是承重体系，而分隔室内外空间的围护结构和轻质隔墙是不承重的。办公楼中适用频率较高的框架形式为：纯框架结构和剪力墙及支撑并用的框架结构。框架结构的特点是强度高、整体性好、刚度大、抗震性好、平面布置灵活性大、开窗较自由，但钢材、水泥用量大，造价较高。办公楼的平面构成其基本形式取决于标准层的思维方式。在考虑标准层时要将以下两方面放在一起进行考虑：
6、一是作为单一空间的办公室空间，另一是被称为核心筒的部分，它集中了如电梯间、楼梯、洗手间和设施等垂直方向重复通用的要素。在决定办公楼的空间时，除了受核心筒类型的影响外，其大致框架也受到办公室的进深尺寸，同标准模数有着密切关系的柱间隔尺寸，以及吊顶的高度的限制。办公室的进深一般都在1218m，因为它和标准的对称式办公室容易取得一致；设计中要做到火灾发生时，能将过廊和楼梯间同其他部分明确分开；电梯布置，作为整体建筑物内人和物垂直流线的交通设计。要考虑的电梯的台数、规模、速度以及群体管理等的控制方法；走廊是标准层的主要流线在设计时，需要对使用者的方便性及设备空间的维修管理等进行研究；门厅作为交通枢纽，
7、其主要作用上接纳、分配人流，室内外空间过渡及各方面交通的衔接，门厅设计应注意：门厅应处于总平面中明显而突出的位置，一般应面向主干道，便人流出入方便。门厅内部设计要有明确的导向性，同时交通流线组织简明醒目，减少相互干扰成不知所以的现象。由于门厅是人们进入建筑物首先到达、经常停留的地方，因此门厅的设计，除了合理地解决好交通枢纽等功能要求外，门厅内的空间组合和建筑选型要求，也是公共建筑中重要的设计。2. 3 研究思路及方案 2.3.1前期准备a、熟悉设计任务书；b、查阅资料和文献；c、学习有关的国家法规和规范 2.3.2 建筑设计 a) 熟知设计依据性文件、规划要求、基础资料及任务书要求。 b）总平
8、面设计说明从总体构思、功能分区、交通组织、环境保护、竖向设计建筑总体与周边环境的关系进行表达；如说明使用功能布局、交通流线及出入口安全疏散，建筑单体、群体的空间构成等特点 c）建筑首层平面图、标准层平面图、侧立面图、侧立面剖面图、楼梯平面图。主要建筑单体各主要层平面图，表达根据项目特点而定；主要建筑单体的主要立面图，应能体现设计特点的立面；主要建筑单体的主要剖面图，剖切位置应最能说明建筑空间关系。 d）对房屋的外型设计应符合下列要求：反映建筑功能要求和建筑类型的特征；结合材料性能、结构构造和施工技术的特点；掌握建筑标准和相应的经济指标；适应基地环境和建筑规划的群体布置；符合建筑造型和立面构图的
9、一些规律，应有良好的自然通风，良好的采光，隔音效果。2.3.3 结构设计 a） 结构选型和结构布置结构设计: 确定结构形式为框架结构，采用现浇屋盖和楼盖，基础采用独立基础。楼梯采用现浇板式楼梯。布置时应该满足使用要求，人防，消防要满足，水电要有效的布置，结构尽可能简单，规格，均匀，对称，妥善处理地基沉降，温度变化。b） 结构计算: 首先根据计算选用主要标准构件，包括屋面楼面预制构件和门窗过梁等。然后选用一榀主框架及其柱下基础进行设计计算。内容为确定框架计算图、进行荷载计算、内力分析和组合，截面配筋计算和构造措施。c) 结构设计计算书：说明结构选型和结构布置的理由及设计依据。列出结构设计计算的各
10、步骤和主要计算过程以及全部计算结果。计算书中应附有必要的图表。d) 结构电算: 采用PKPM进行结构电算。竖向荷载采用迭代法，水平荷载采用D值等，水平地震作用采用底部剪力法。e） 绘制结构施工图：结构图纸采用平面整体表示法。各层结构布置图、所计算一榀框架的模板、配筋图（模板图应示出纵向构件位置、形状及尺寸）；基础平面布置图和框架柱基础模板配筋图。2.3.4施工组织设计a)用流水作业法和网络计划技术组织施工。采用梦龙软件计算工程量。b)在施工过程中尽量不设缝，而通过构造措施给以解决不均匀沉降、温度不均所产生的应力。一般留后浇带，其宽度为800mm1000mm。c)钢筋采用热轧钢筋，箍筋采用HPB
11、235,受力钢筋采用HRB335,模板采用木模板。d)混凝土的搅拌采用自落式搅拌，混凝土的输送采用泵式输送。e)全面部署施工任务，合理安排施工顺序，确定主要工程的施工方案；施工方案的选择应技术可行，经济合理，施工安全；应结合工程实际，拟定可能采用的几种施工方案，进行定性、量的分析，通过技术经济评价，择优选用。2.4 成果预测 a、根据建筑物的使用功能，规模，结构，周围的环境，建筑物所在地的地质情况，联系课本，借鉴前人的经验，独立完成可行性建筑物的设计。根据建筑物的设计方案，进行结构设计，确定梁和柱的布置方式，根据建筑物的实际情况结合对建筑物的楼板、梁、柱配筋，绘制各个板、梁、柱的配筋图。b、通
12、过本次毕业设计，对本专业已学习过的力学、CAD制图、钢筋混凝土结构设计原理、建筑结构设计、房屋建筑学、基础工程等知识进行巩固；c、能够熟练应用PKPM等系列结构设计软件来进行计算，并对其设计原理和步骤有清晰的了解，能根据实际情况对计算结果做出相应调整d、完成建筑首层平面图、标准层平面图、侧立面图、侧立面剖面图、柱平面配筋图、梁平面配筋图、板平面配筋图、基础平面布置图。 e、根据建筑物的使用功能，规模，结构，周围的环境，建筑物所在地的地质情况，联系课本，借鉴前人的经验，独立完成可行性建筑物的设计。根据建筑物的设计方案，进行结构设计，确定梁和柱的布置方式，根据建筑物的实际情况结合对建筑物的楼板、梁
13、、柱配筋，绘制各个板、梁、柱的配筋图。对建筑结构设计全过程能够有一个大致的了解，掌握多层建筑设计的一个总体的设计思路 2.5 参考资料(1)各科专业课教材1房屋建筑学（第三版）武汉理工大学出版社2土力学与基础工程（第三版）武汉理工大学出版社3荷载与结构设计方法（第二版）高等教育出版社4建筑结构设计与PKPM（第二版）机械工业出版社5混凝土结构设计（第四版）高等教育出版社6混凝土结构设计原理中南大学出版社7建筑制图（第五版）高等教育出版社8抗震结构设计（第四版）武汉理工大学出版社 (2)建筑规范与标准1房屋建筑制图统一标准(GB/T50001-2001)建筑结构制图标准(GB/T50105-20
14、01)2宿舍建筑设计规范（JGJ36-2005） 3建筑设计防火规范（GBJ50016-2006）4公共建筑节能设计标准 GB 50189-20055结构荷载设计规范（GB50010-2002）6混凝土结构设计规范（GB50009-2002）7建筑地基基础设计规范（GB50007-2002）8建筑地基处理技术规范（JGJ79-2002）9砌体结构设计规范(GB 50003-2001) 10建筑抗震设计规范（GB50011-2010）11屋面工程技术规范（GB50345-2004）12建筑工程设计文件编制深度规定等13方便残疾人使用的城市道路和建筑物设计规范（JGJ5088）中国建工出版社 (3
15、)设计手册 1建筑设计资料集 1-10 （第二版）2建筑结构静力计算手册 3钢筋混凝土结构计算手册 4建筑结构设计手册 5简明建筑结构设计手册 (4)各种标准图和通用手册 1中南地区建筑标准设计结构图集（03ZG313）2中南地区建筑标准设计建筑图集（05ZJ201）3中南地区通用建筑标准设计建筑配件图集（98ZJ-2002）4混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）03G101-25混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-16混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土楼面与屋面板)04G101-47混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）
