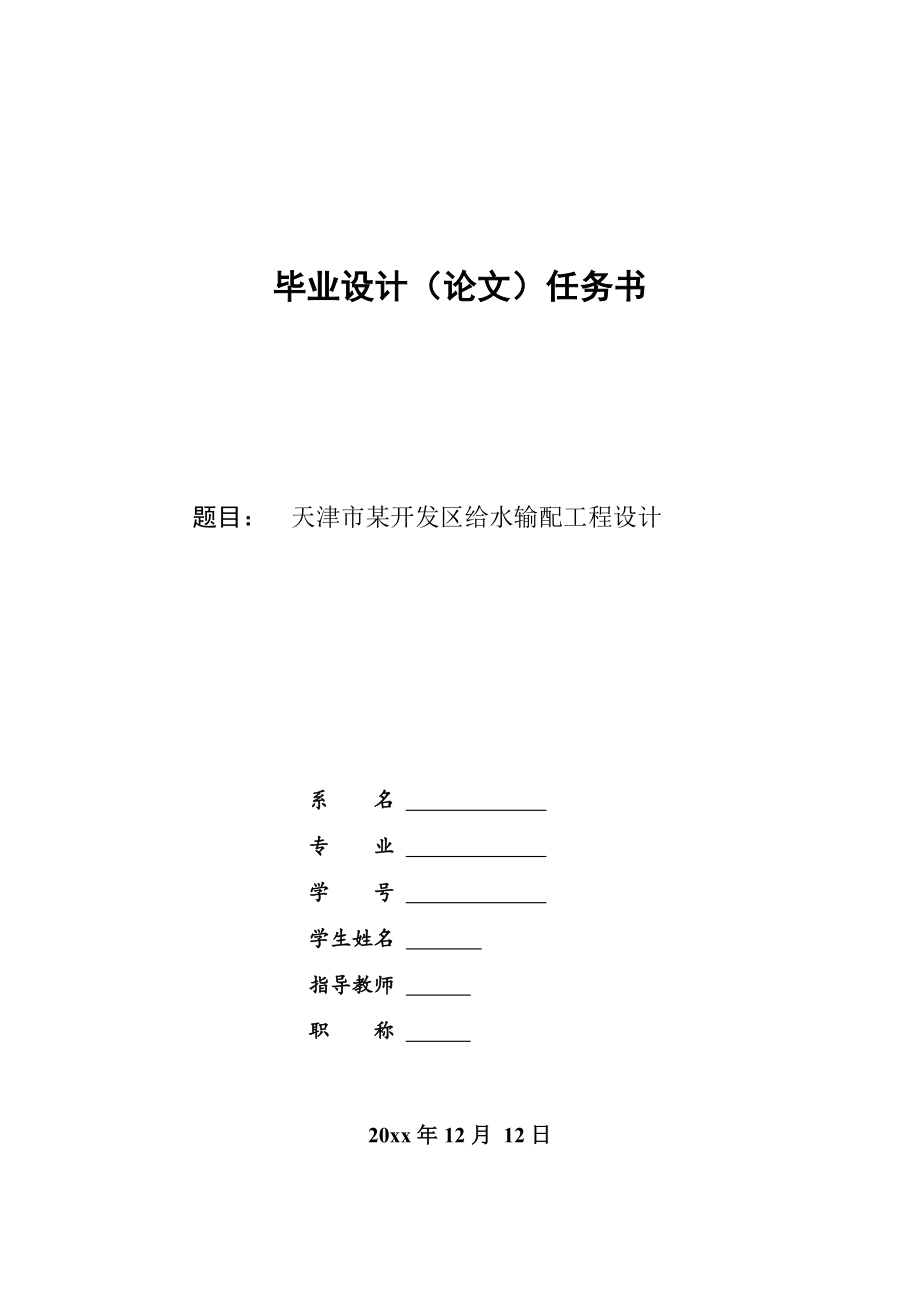

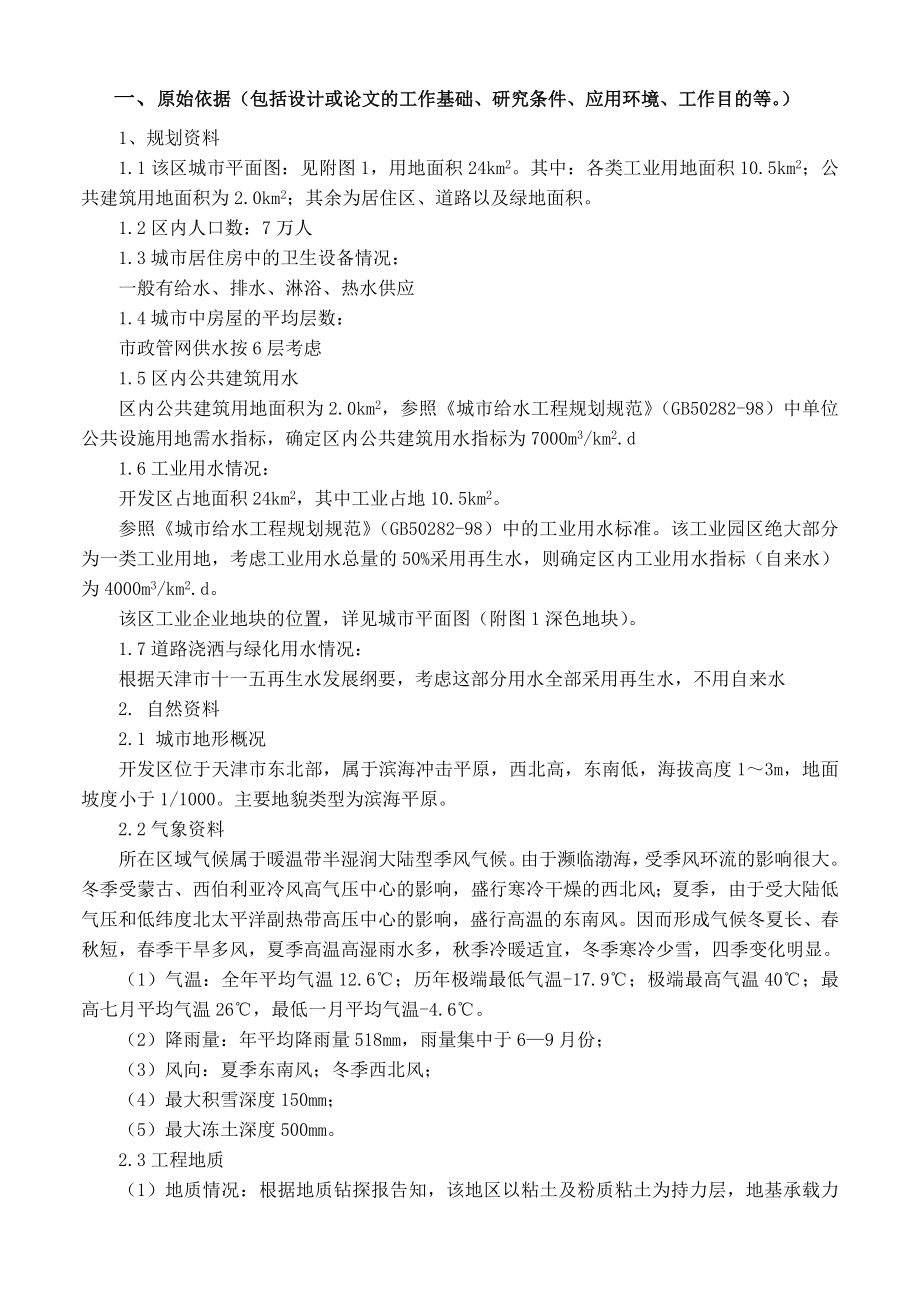

1、 毕业设计（论文）任务书 题目： 天津市某开发区给水输配工程设计系 名 专 业 学 号 学生姓名 指导教师 职 称 20xx年12月 12日一、原始依据（包括设计或论文的工作基础、研究条件、应用环境、工作目的等。）1、规划资料1.1该区城市平面图：见附图1，用地面积24km2。其中：各类工业用地面积10.5km2；公共建筑用地面积为2.0km2；其余为居住区、道路以及绿地面积。1.2区内人口数：7万人1.3城市居住房中的卫生设备情况：一般有给水、排水、淋浴、热水供应1.4城市中房屋的平均层数：市政管网供水按6层考虑1.5区内公共建筑用水区内公共建筑用地面积为2.0km2，参照城市给水工程规划规
2、范（GB50282-98）中单位公共设施用地需水指标，确定区内公共建筑用水指标为7000m3/km2.d1.6工业用水情况：开发区占地面积24km2，其中工业占地10.5km2。参照城市给水工程规划规范（GB50282-98）中的工业用水标准。该工业园区绝大部分为一类工业用地，考虑工业用水总量的50%采用再生水，则确定区内工业用水指标（自来水）为4000m3/km2.d。该区工业企业地块的位置，详见城市平面图（附图1深色地块）。1.7道路浇洒与绿化用水情况：根据天津市十一五再生水发展纲要，考虑这部分用水全部采用再生水，不用自来水2. 自然资料2.1 城市地形概况开发区位于天津市东北部，属于滨海
3、冲击平原，西北高，东南低，海拔高度13m，地面坡度小于1/1000。主要地貌类型为滨海平原。2.2气象资料所在区域气候属于暖温带半湿润大陆型季风气候。由于濒临渤海，受季风环流的影响很大。冬季受蒙古、西伯利亚冷风高气压中心的影响，盛行寒冷干燥的西北风；夏季，由于受大陆低气压和低纬度北太平洋副热带高压中心的影响，盛行高温的东南风。因而形成气候冬夏长、春秋短，春季干旱多风，夏季高温高湿雨水多，秋季冷暖适宜，冬季寒冷少雪，四季变化明显。（1）气温：全年平均气温12.6；历年极端最低气温-17.9；极端最高气温40；最高七月平均气温26，最低一月平均气温-4.6。（2）降雨量：年平均降雨量518mm，雨

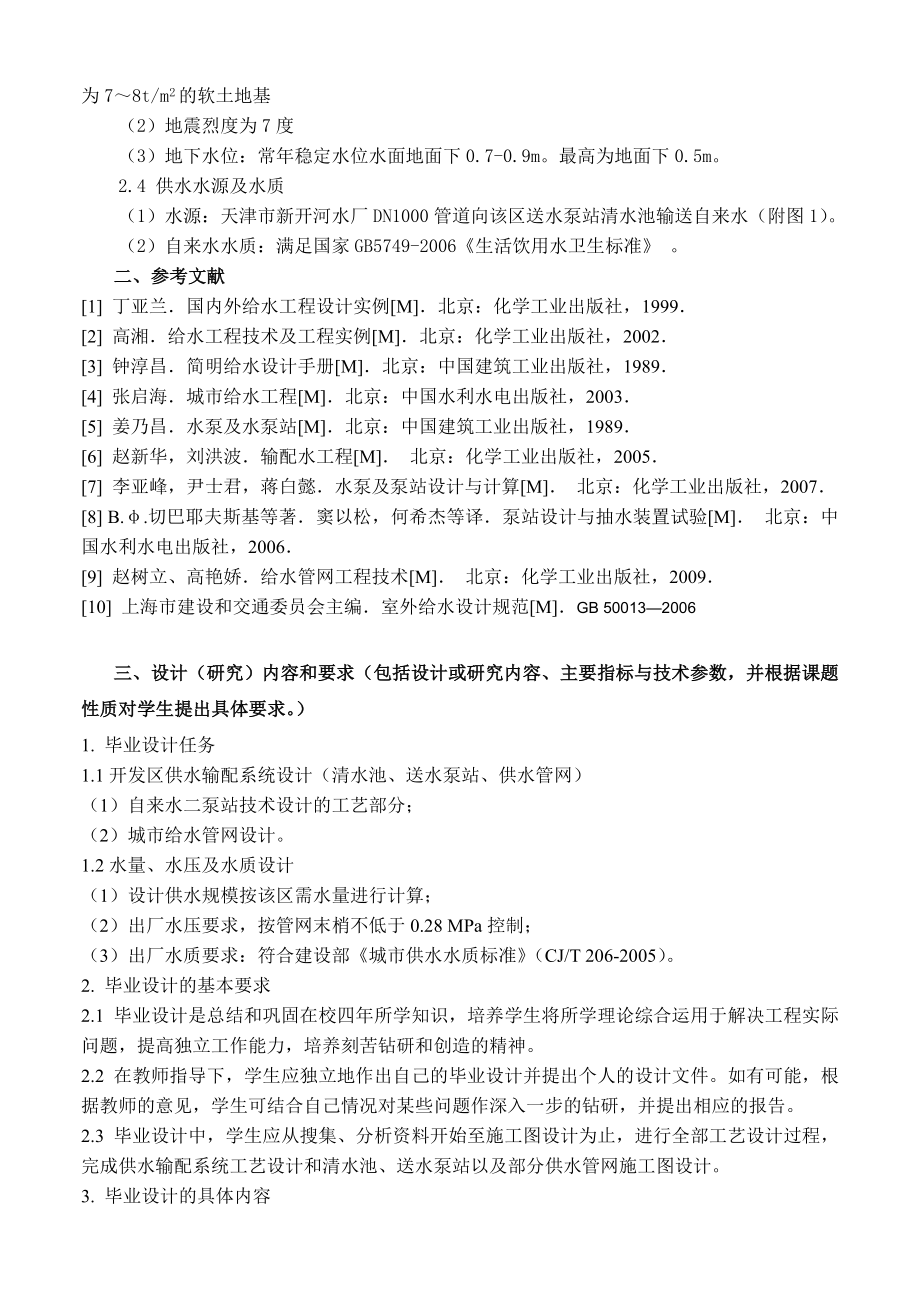

4、量集中于69月份；（3）风向：夏季东南风；冬季西北风；（4）最大积雪深度150mm；（5）最大冻土深度500mm。2.3工程地质 （1）地质情况：根据地质钻探报告知，该地区以粘土及粉质粘土为持力层，地基承载力为78t/m2的软土地基（2）地震烈度为7度（3）地下水位：常年稳定水位水面地面下0.7-0.9m。最高为地面下0.5m。2.4 供水水源及水质（1）水源：天津市新开河水厂DN1000管道向该区送水泵站清水池输送自来水（附图1）。（2）自来水水质：满足国家GB5749-2006生活饮用水卫生标准 。二、参考文献1 丁亚兰国内外给水工程设计实例M北京：化学工业出版社，19992 高湘给水工程
5、技术及工程实例M北京：化学工业出版社，2002 3 钟淳昌简明给水设计手册M北京：中国建筑工业出版社，19894 张启海城市给水工程M北京：中国水利水电出版社，20035 姜乃昌水泵及水泵站M北京：中国建筑工业出版社，19896 赵新华，刘洪波输配水工程M 北京：化学工业出版社，20057 李亚峰，尹士君，蒋白懿水泵及泵站设计与计算M 北京：化学工业出版社，20078 B.切巴耶夫斯基等著窦以松，何希杰等译泵站设计与抽水装置试验M 北京：中国水利水电出版社，20069 赵树立、高艳娇给水管网工程技术M 北京：化学工业出版社，200910 上海市建设和交通委员会主编室外给水设计规范MGB 500
6、132006三、设计（研究）内容和要求（包括设计或研究内容、主要指标与技术参数，并根据课题性质对学生提出具体要求。）1. 毕业设计任务1.1开发区供水输配系统设计（清水池、送水泵站、供水管网）（1）自来水二泵站技术设计的工艺部分；（2）城市给水管网设计。1.2水量、水压及水质设计（1）设计供水规模按该区需水量进行计算；（2）出厂水压要求，按管网末梢不低于0.28 MPa控制；（3）出厂水质要求：符合建设部城市供水水质标准（CJ/T 206-2005）。2. 毕业设计的基本要求2.1 毕业设计是总结和巩固在校四年所学知识，培养学生将所学理论综合运用于解决工程实际问题，提高独立工作能力，培养刻苦钻
7、研和创造的精神。2.2 在教师指导下，学生应独立地作出自己的毕业设计并提出个人的设计文件。如有可能，根据教师的意见，学生可结合自己情况对某些问题作深入一步的钻研，并提出相应的报告。2.3 毕业设计中，学生应从搜集、分析资料开始至施工图设计为止，进行全部工艺设计过程，完成供水输配系统工艺设计和清水池、送水泵站以及部分供水管网施工图设计。3. 毕业设计的具体内容3.1 搜集资料 搜集资料是最基本的训练之一，学生应认真地进行。应搜集的资料内容如下：（1）有关明确设计任务的资料；（2）一般自然条件资料；（3）地形资料。3.2 扩大初步设计扩大初步设计应对设计对象作全面考虑，分析比较各种方案，得出结论。
8、对选定方案进行估算，绘制选定方案的工程设计图和各种方案的示意图。供水管网扩大初步设计的主要内容：（1）概述设计任务、设计依据；（2）管网工程拟定不同的定线方案并进行技术比较。就选定方案进行设计和计算，绘制管网总平面图、部分管网平面与高程图对辅助构筑物应加以简要说明。扩初设计以说明书为主，另附有设计图，图是说明书的一部分。3.3 施工图设计 学生应完成清水池、送水泵站以及部分供水管网施工图设计，完成泵站部分详图。 施工图设计以图为主，说明书是辅助的。3.4 说明书主要内容3.4.1 设计任务的来源3.4.2 设计依据的原始资料3.4.3 给水泵站工艺设计、方案比较及方案确定3.4.4城市给水管网的方案比较及设计方案的确定3.4.5 工程设计的主要内容（包括计算及绘制图）3.4.6 存在问题及处理意见3.4.7 附件：（1）设计图纸：清水池、送水泵站总平面图及高程图、泵站平、剖面与部分详图、供水管网区块平面图与纵剖图等；（2）材料设备一览表；（3）计算书及主要内容；1) 原始资料与调研资料的概述；2) 设计水量及水质处理程度；3) 给水泵站工艺设计、方案比较及方案确定；4) 给水管网工艺方案的技术比较确定；5) 处理构筑物的工艺计算（附设计草图）。4. 毕业设计成果（1）说明书一份；（2）图纸6张及以上；（3）计算书一份。指导教师（签字）年 月 日审题小组组长（签字）年 月 日
