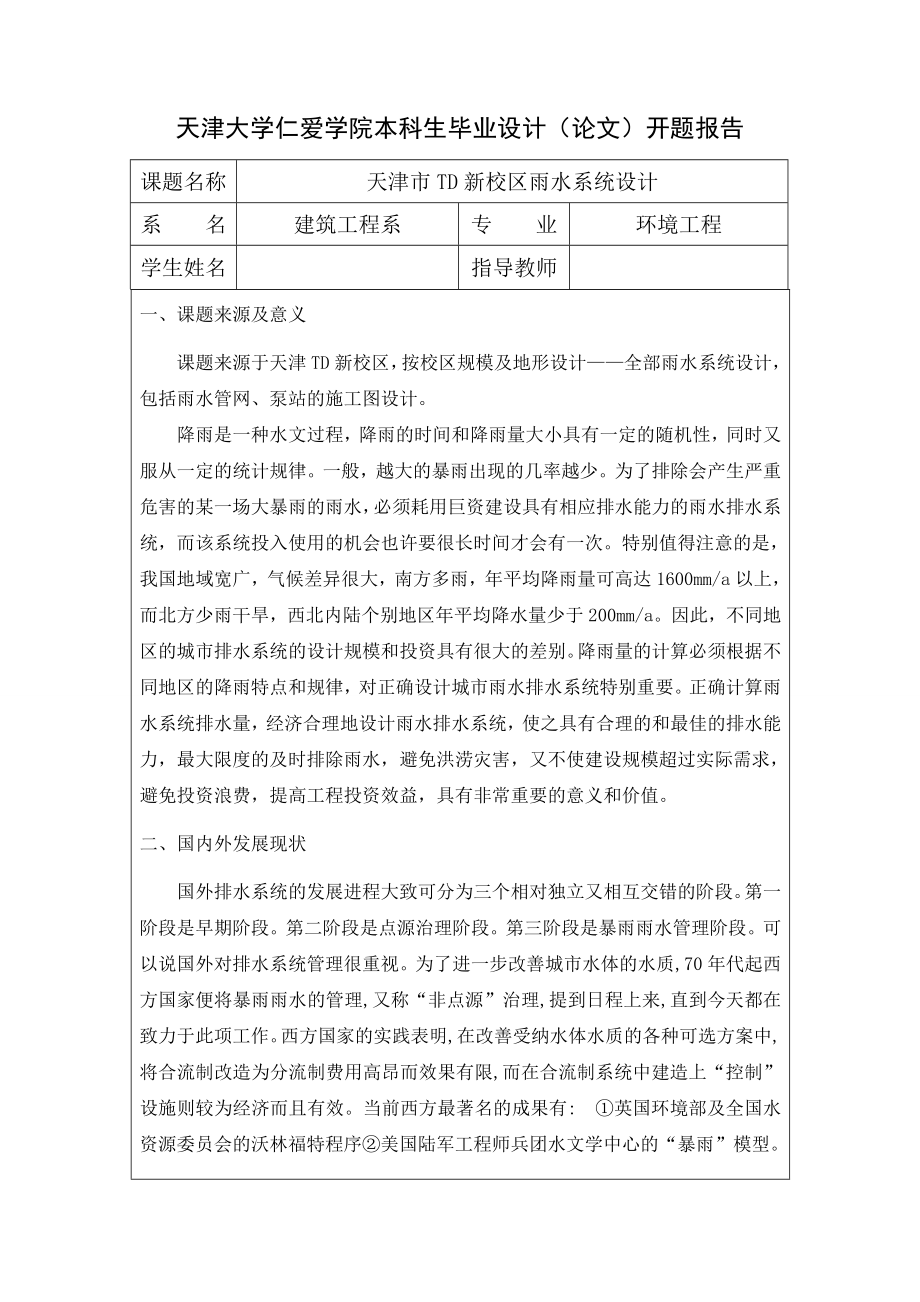

1、天津大学仁爱学院本科生毕业设计（论文）开题报告课题名称天津市TD新校区雨水系统设计系 名建筑工程系专 业环境工程学生姓名 指导教师 一、 课题来源及意义课题来源于天津TD新校区，按校区规模及地形设计全部雨水系统设计，包括雨水管网、泵站的施工图设计。降雨是一种水文过程，降雨的时间和降雨量大小具有一定的随机性，同时又服从一定的统计规律。一般，越大的暴雨出现的几率越少。为了排除会产生严重危害的某一场大暴雨的雨水，必须耗用巨资建设具有相应排水能力的雨水排水系统，而该系统投入使用的机会也许要很长时间才会有一次。特别值得注意的是，我国地域宽广，气候差异很大，南方多雨，年平均降雨量可高达1600mm/a以上
2、，而北方少雨干旱，西北内陆个别地区年平均降水量少于200mm/a。因此，不同地区的城市排水系统的设计规模和投资具有很大的差别。降雨量的计算必须根据不同地区的降雨特点和规律，对正确设计城市雨水排水系统特别重要。正确计算雨水系统排水量，经济合理地设计雨水排水系统，使之具有合理的和最佳的排水能力，最大限度的及时排除雨水，避免洪涝灾害，又不使建设规模超过实际需求，避免投资浪费，提高工程投资效益，具有非常重要的意义和价值。二、国内外发展现状国外排水系统的发展进程大致可分为三个相对独立又相互交错的阶段。第一阶段是早期阶段。第二阶段是点源治理阶段。第三阶段是暴雨雨水管理阶段。可以说国外对排水系统管理很重视。

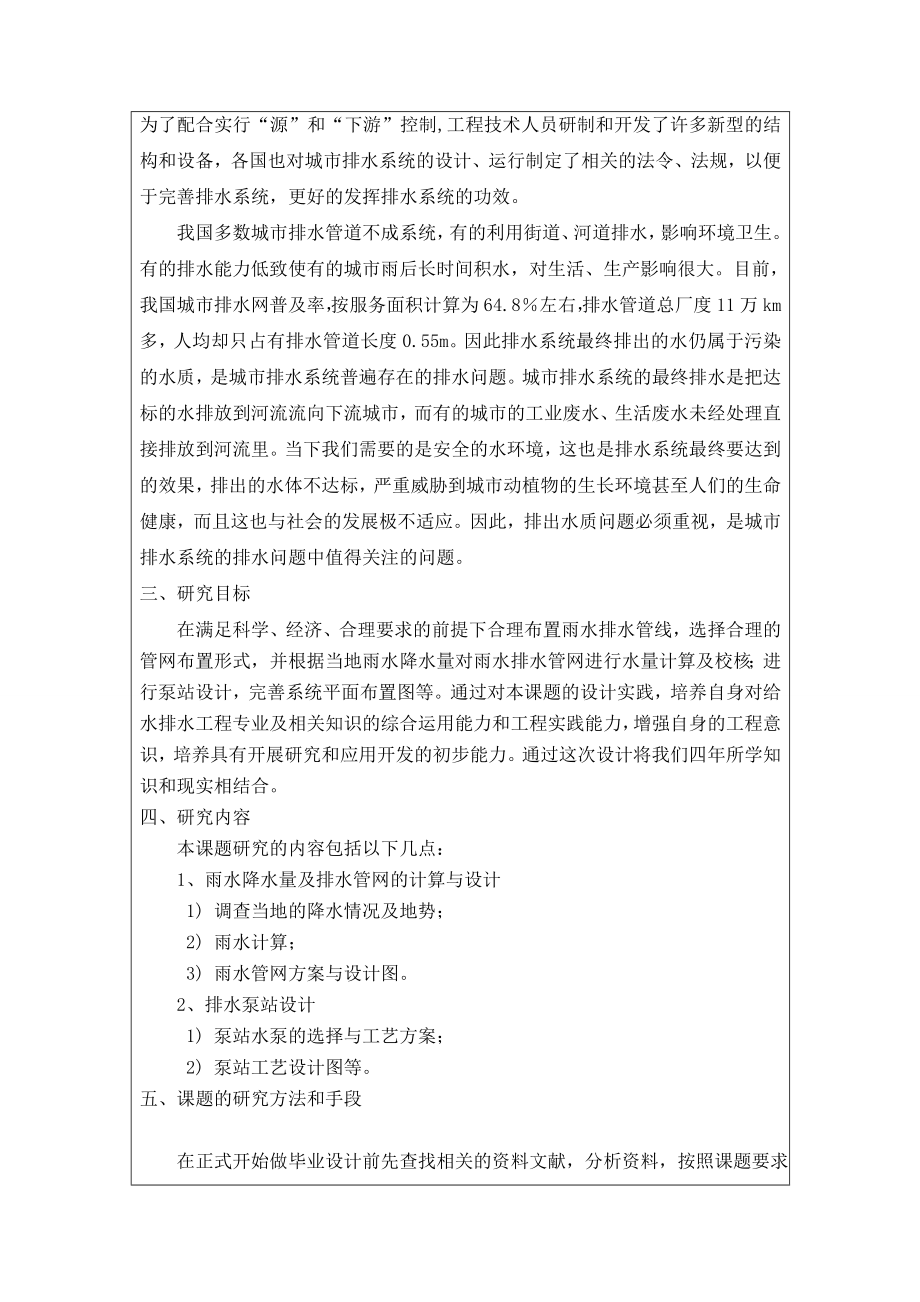

3、为了进一步改善城市水体的水质,70年代起西方国家便将暴雨雨水的管理,又称“非点源”治理,提到日程上来,直到今天都在致力于此项工作。西方国家的实践表明,在改善受纳水体水质的各种可选方案中,将合流制改造为分流制费用高昂而效果有限,而在合流制系统中建造上“控制”设施则较为经济而且有效。当前西方最著名的成果有:英国环境部及全国水资源委员会的沃林福特程序美国陆军工程师兵团水文学中心的“暴雨”模型。为了配合实行“源”和“下游”控制,工程技术人员研制和开发了许多新型的结构和设备，各国也对城市排水系统的设计、运行制定了相关的法令、法规，以便于完善排水系统，更好的发挥排水系统的功效。我国多数城市排水管道不成系统
4、，有的利用街道、河道排水，影响环境卫生。有的排水能力低致使有的城市雨后长时间积水，对生活、生产影响很大。目前，我国城市排水网普及率，按服务面积计算为64.8左右，排水管道总厂度11万km多，人均却只占有排水管道长度0.55m。因此排水系统最终排出的水仍属于污染的水质，是城市排水系统普遍存在的排水问题。城市排水系统的最终排水是把达标的水排放到河流流向下流城市，而有的城市的工业废水、生活废水未经处理直接排放到河流里。当下我们需要的是安全的水环境，这也是排水系统最终要达到的效果，排出的水体不达标，严重威胁到城市动植物的生长环境甚至人们的生命健康，而且这也与社会的发展极不适应。因此，排出水质问题必须重
5、视，是城市排水系统的排水问题中值得关注的问题。三、 研究目标在满足科学、经济、合理要求的前提下合理布置雨水排水管线，选择合理的管网布置形式，并根据当地雨水降水量对雨水排水管网进行水量计算及校核；进行泵站设计，完善系统平面布置图等。通过对本课题的设计实践，培养自身对给水排水工程专业及相关知识的综合运用能力和工程实践能力，增强自身的工程意识，培养具有开展研究和应用开发的初步能力。通过这次设计将我们四年所学知识和现实相结合。四、 研究内容本课题研究的内容包括以下几点：1、 雨水降水量及排水管网的计算与设计 1) 调查当地的降水情况及地势； 2) 雨水计算； 3) 雨水管网方案与设计图。2、排水泵站设

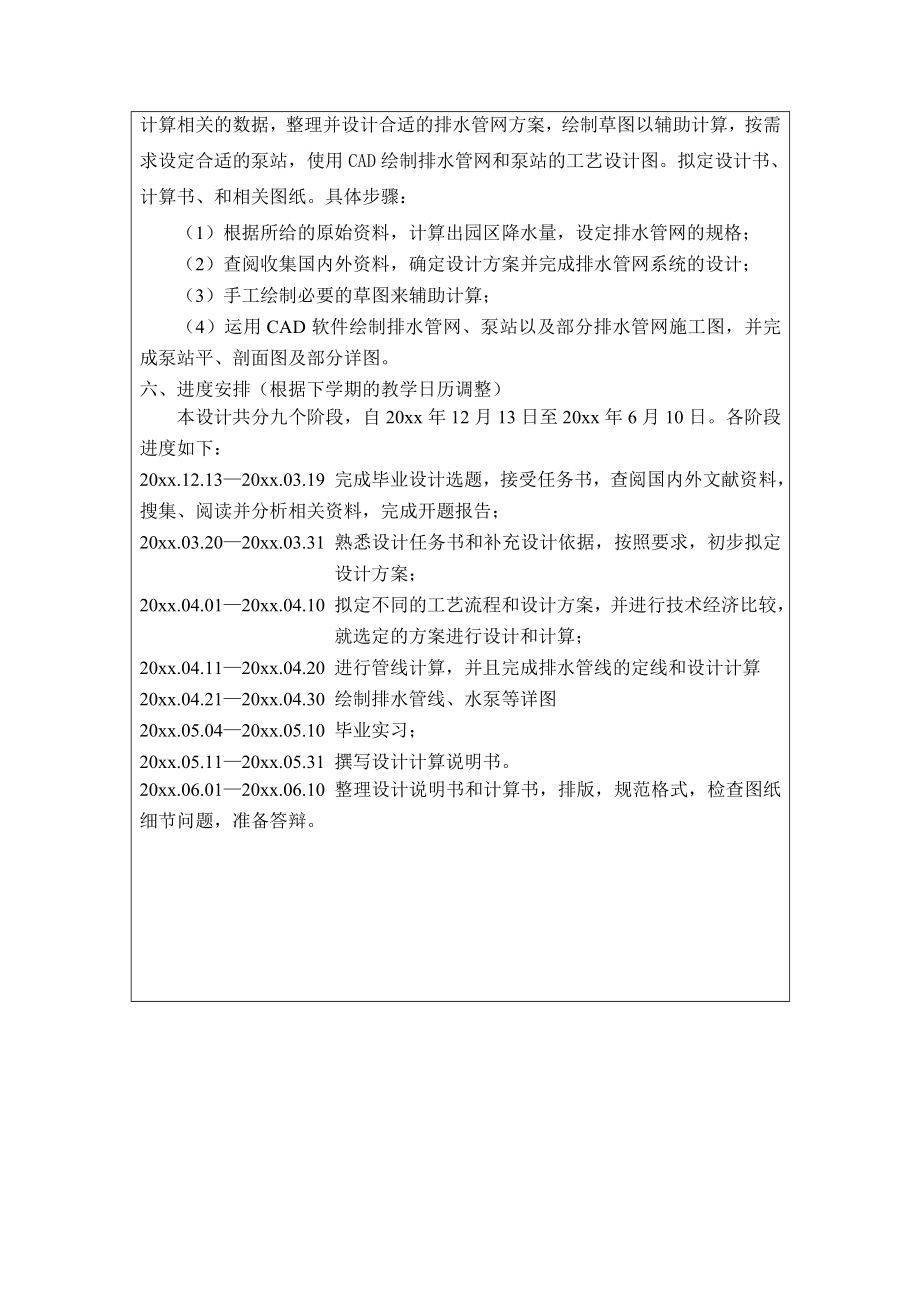

6、计 1) 泵站水泵的选择与工艺方案； 2) 泵站工艺设计图等。五、 课题的研究方法和手段 在正式开始做毕业设计前先查找相关的资料文献，分析资料，按照课题要求计算相关的数据，整理并设计合适的排水管网方案，绘制草图以辅助计算，按需求设定合适的泵站，使用CAD绘制排水管网和泵站的工艺设计图。拟定设计书、计算书、和相关图纸。具体步骤：（1）根据所给的原始资料，计算出园区降水量，设定排水管网的规格；（2）查阅收集国内外资料，确定设计方案并完成排水管网系统的设计；（3）手工绘制必要的草图来辅助计算；（4）运用CAD软件绘制排水管网、泵站以及部分排水管网施工图，并完成泵站平、剖面图及部分详图。六、进度安排（
7、根据下学期的教学日历调整）本设计共分九个阶段，自20xx年12月13日至20xx年6月10日。各阶段进度如下：20xx.12.1320xx.03.19 完成毕业设计选题，接受任务书，查阅国内外文献资料，搜集、阅读并分析相关资料，完成开题报告；20xx.03.2020xx.03.31 熟悉设计任务书和补充设计依据，按照要求，初步拟定设计方案；20xx.04.0120xx.04.10 拟定不同的工艺流程和设计方案，并进行技术经济比较，就选定的方案进行设计和计算；20xx.04.1120xx.04.20 进行管线计算，并且完成排水管线的定线和设计计算20xx.04.2120xx.04.30 绘制排水
8、管线、水泵等详图20xx.05.0420xx.05.10 毕业实习；20xx.05.1120xx.05.31 撰写设计计算说明书。20xx.06.0120xx.06.10 整理设计说明书和计算书，排版，规范格式，检查图纸细节问题，准备答辩。七、 方案可行性分析 课题来源于天津市TD新校区，通过所给的资料再加自己从网络和相关文献中获得的信息，完成课题所给的任务。选题是否合适： 是 否课题能否实现： 能 不能指导教师（签字）年 月 日选题是否合适： 是 否课题能否实现： 能 不能审题小组组长（签字）年 月 日 经过大学的学习，已经掌握了一些专业相关的理论知识，并通过实习和课程设计积累一些设计和工程经验，熟悉CAD等软件的使用技巧，而且比较熟悉规范和设计手册等参考资料。本设计项目详细的地形、气象、地质资料及水源水质指标已知。缺少部分内容。
