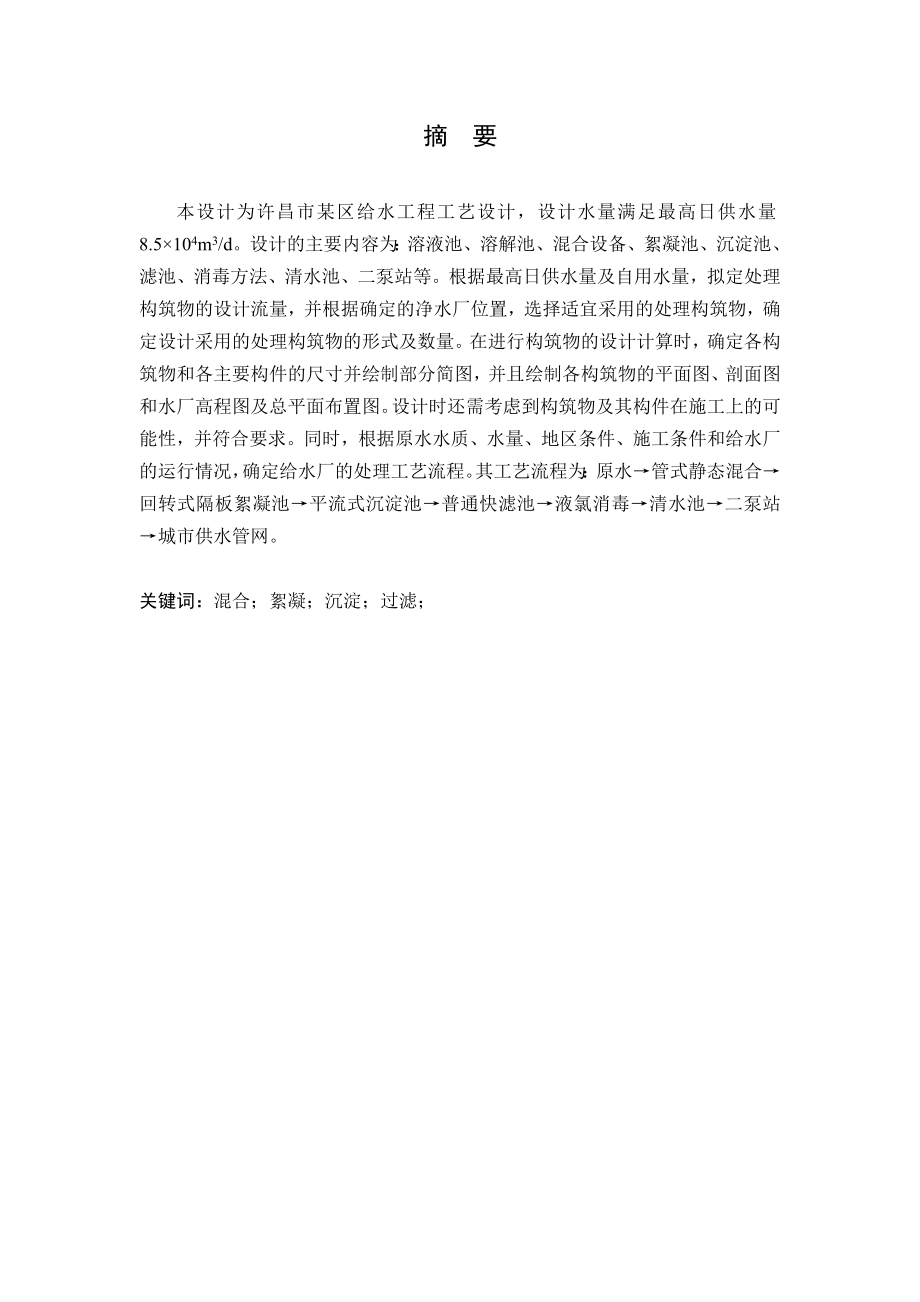

1、摘 要本设计为许昌市某区给水工程工艺设计，设计水量满足最高日供水量8.5104m3/d。设计的主要内容为：溶液池、溶解池、混合设备、絮凝池、沉淀池、滤池、消毒方法、清水池、二泵站等。根据最高日供水量及自用水量，拟定处理构筑物的设计流量，并根据确定的净水厂位置，选择适宜采用的处理构筑物，确定设计采用的处理构筑物的形式及数量。在进行构筑物的设计计算时，确定各构筑物和各主要构件的尺寸并绘制部分简图，并且绘制各构筑物的平面图、剖面图和水厂高程图及总平面布置图。设计时还需考虑到构筑物及其构件在施工上的可能性，并符合要求。同时，根据原水水质、水量、地区条件、施工条件和给水厂的运行情况，确定给水厂的处理工艺

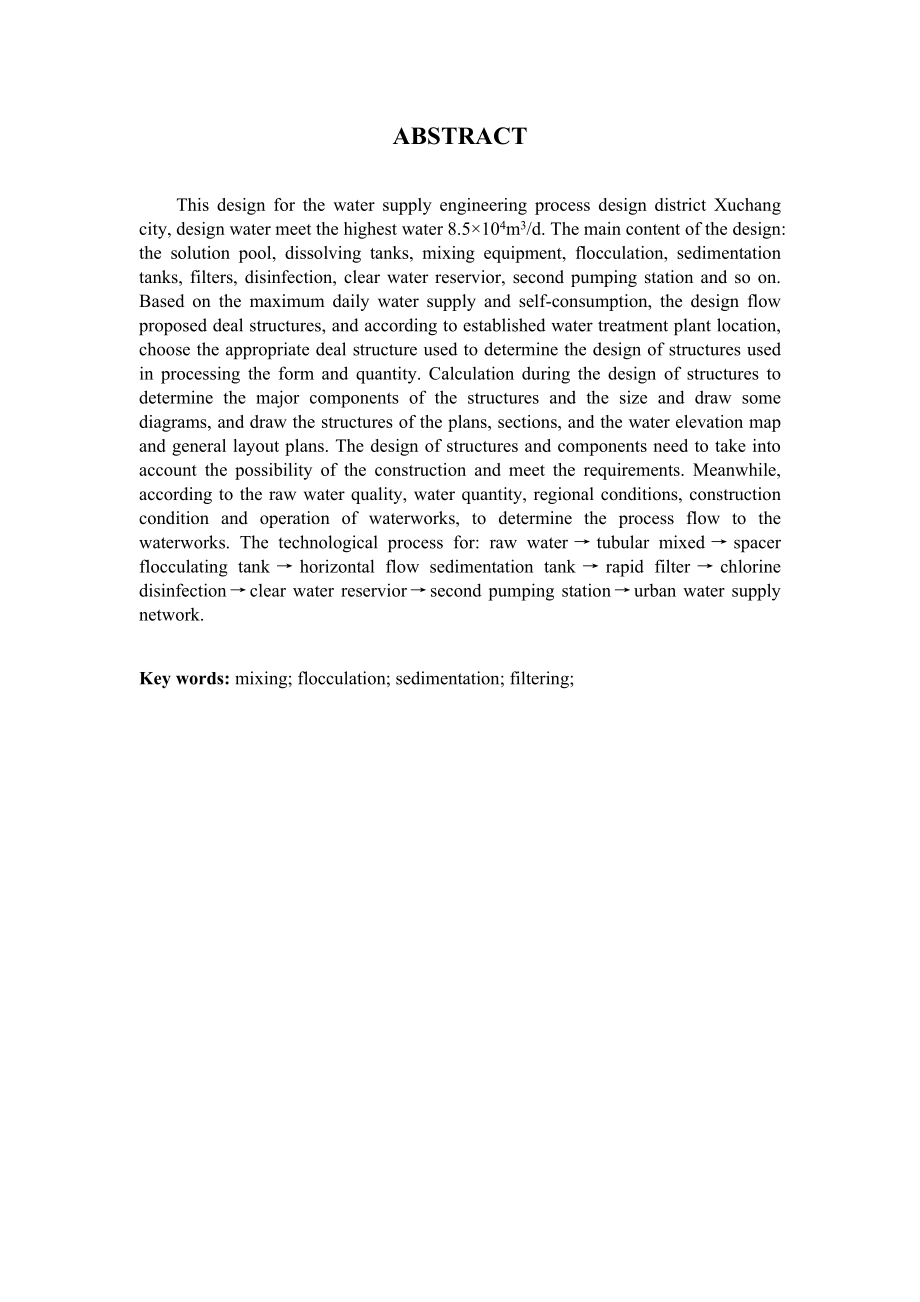

2、流程。其工艺流程为：原水管式静态混合回转式隔板絮凝池平流式沉淀池普通快滤池液氯消毒清水池二泵站城市供水管网。关键词：混合；絮凝；沉淀；过滤；ABSTRACTThis design for the water supply engineering process design district Xuchang city, design water meet the highest water 8.5104m3/d. The main content of the design: the solution pool, dissolving tanks, mixing equipment, floc
3、culation, sedimentation tanks, filters, disinfection, clear water reservior, second pumping station and so on. Based on the maximum daily water supply and self-consumption, the design flow proposed deal structures, and according to established water treatment plant location, choose the appropriate d
4、eal structure used to determine the design of structures used in processing the form and quantity. Calculation during the design of structures to determine the major components of the structures and the size and draw some diagrams, and draw the structures of the plans, sections, and the water elevat
5、ion map and general layout plans. The design of structures and components need to take into account the possibility of the construction and meet the requirements. Meanwhile, according to the raw water quality, water quantity, regional conditions, construction condition and operation of waterworks, t
6、o determine the process flow to the waterworks. The technological process for: raw watertubular mixedspacer flocculating tankhorizontal flow sedimentation tankrapid filterchlorine disinfectionclear water reserviorsecond pumping stationurban water supply network.Key words: mixing; flocculation; sedim

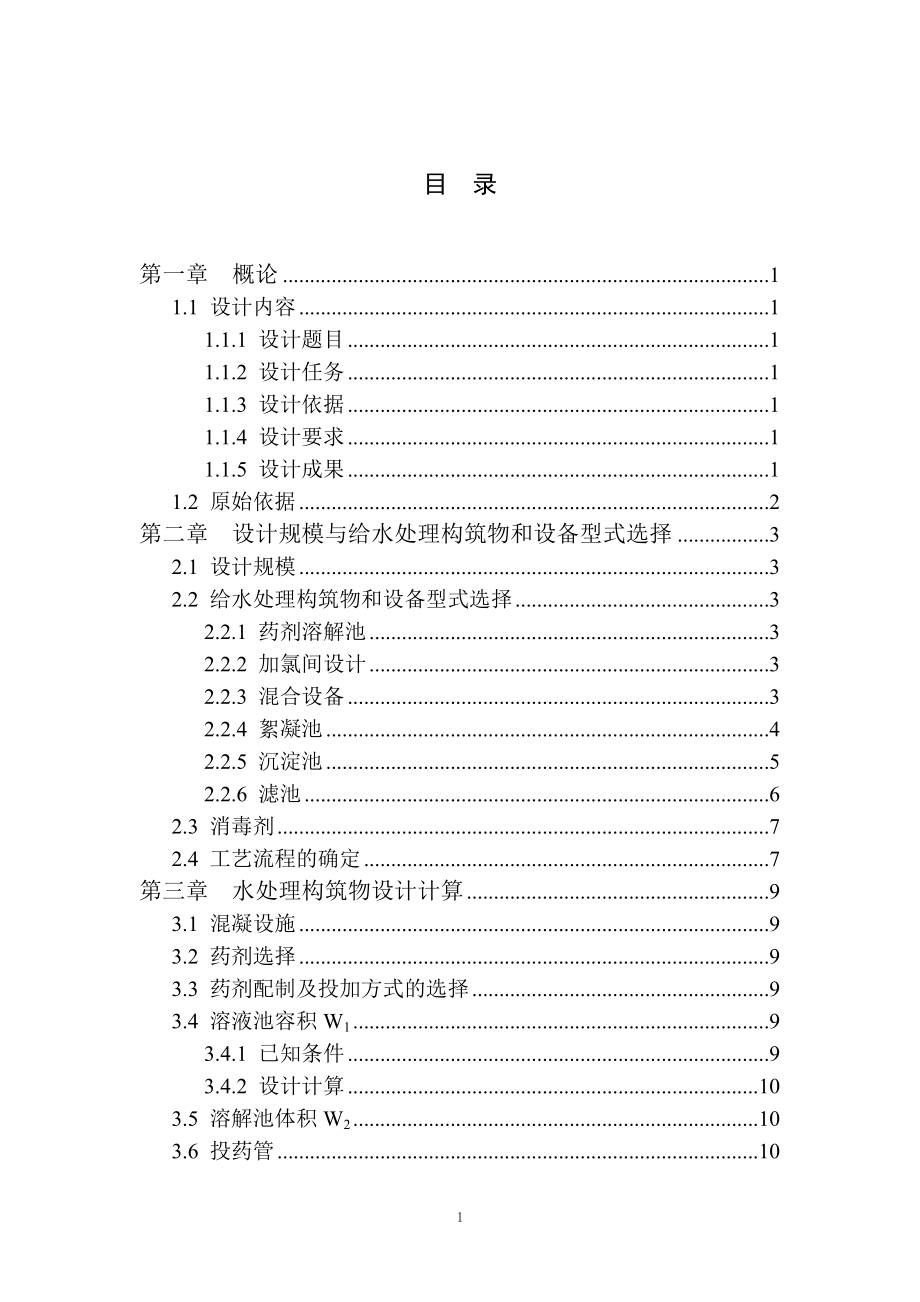

7、entation; filtering; 目 录第一章 概论11.1 设计内容11.1.1 设计题目11.1.2 设计任务11.1.3 设计依据11.1.4 设计要求11.1.5 设计成果11.2 原始依据2第二章 设计规模与给水处理构筑物和设备型式选择32.1 设计规模32.2 给水处理构筑物和设备型式选择32.2.1 药剂溶解池32.2.2 加氯间设计32.2.3 混合设备32.2.4 絮凝池42.2.5 沉淀池52.2.6 滤池62.3 消毒剂72.4 工艺流程的确定7第三章 水处理构筑物设计计算93.1 混凝设施93.2 药剂选择93.3 药剂配制及投加方式的选择93.4 溶液池容积W
8、193.4.1 已知条件93.4.2 设计计算103.5 溶解池体积W2103.6 投药管103.7 药剂仓库的计算103.7.1 设计概述103.7.2 设计计算103.8 管式静态混合器的设计计算113.9 回转式隔板絮凝池的计算123.9.1 总容积W123.9.2 池宽B123.9.3 各档隔板间距an123.9.4 池宽度的校核133.9.5 第一道隔板长度l1133.9.6 絮凝池廊道总长133.9.7 絮凝时间t143.9.8 水头损失143.10 平流式沉淀池计算153.10.1 池体尺寸153.10.2 进水穿孔墙163.10.3 出水渠173.10.4 沉淀池水力条件复核1
9、73.11 普通快滤池计算183.11.1 滤池工作时间183.11.2滤池面积F183.11.3单池平面尺寸183.11.4校核强制滤速V183.11.5 滤池高度183.11.6 配水系统183.11.7 洗砂排水槽203.11.8 滤池各种管渠计算213.11.9 冲洗水箱213.12 液氯消毒加氯量及设备选择计算223.12.1 已知条件223.12.2设计计算223.13 清水池计算223.13.1 清水池有效容积计算223.13.2 清水池尺寸的确定233.13.3 管道布置233.14 清水池标高24第四章 二泵站的设计和计算254.1设计流量和扬程254.1.1 设计流量254
10、.1.2 设计扬程254.2 水泵和电机的选择254.2.1 选泵254.2.2 泵的选型254.5 二泵站设计计算264.5.1 二泵站形式的确定264.5.2 设计计算264.6 附属设备的选择284.6.1 起重设备284.6.2 真空泵的选择284.6.3 排水设备294.6.4 通风设备和计量设备294.6.5 泵房高度的计算29第五章 净水厂平面及高程布置305.1水厂厂址的选择305.2 水厂平面布置305.2.1 布置内容305.2.2 布置要求305.2.3 工艺流程平面布置的类型315.3 水厂的高程布置315.3.1 给水处理构筑物高程计算31参考文献33外文资料中文译文
11、致谢3第一章 概论1.1 设计内容1.1.1 设计题目许昌市某区给水工程工艺设计1.1.2 设计任务1、设计水量：本设计的设计水量满足最高日供水量8.5104m3/d。2、水质要求：给水厂出水水质达到生活饮用水卫生标准（GB5749-2006），并安全输配到用户，满足用户的需求。1.1.3 设计依据 1、设计任务书2、室外给水设计规范3、给水排水设计手册（第一册、第三册、第十一册）4、给水处理设施设计计算5、给水排水标准图集合订本本设计主要按设计规范的有关规定设计,若规范中未做明确规定的则参考给排水设计手册,手册中也没有的可则参考教材或其它资料,但应注明来源。1.1.4 设计要求毕业设计是总结
12、和巩固在校四年所学知识，培养学生将所学理论综合运用于解决工程实际问题，提高独立工作能力，培养刻苦钻研和创造的精神。学生在毕业设计过程中熟悉相关的工作方法、工作过程，掌握主体工艺的设计计算和绘图，加强对所学基础知识的应用技能，为日后工作打下坚实基础。1.1.5 设计成果1、说明书一份（包含计算书），正文文字不少于12000字，包括：（1）设计任务的来源；（3）设计依据的原始资料；（4）净给水工艺的方案比较及工艺方案的确定；（5）处理构筑物的工艺计算（附设计草图）；（6）二泵站设计计算。2、图纸7张（一号图），包括：（1）絮凝池图一张；（2）沉淀池图一张；（3）滤池图二张；（4）清水池图一张；（5
13、）二泵站图一张；（6）水厂平面和高程布置图一张。1.2 原始依据1、设计水量：满足最高日供水量8.5104m3/d；2、原水水质：各项指标达到地表水环境质量标准（GB 3838-2002)中的类水质标准；3、气象水文资料：（1）气温：年平均14.7，极端最高41.9, 极端最底-17.4,最热月月平均最高32.6，最冷月月平均最底-3.5；（2）降水量：平均年总量728.3mm，最大日177.2mm，最大时64.3mm；（3）相对湿度：最热月平均79；（4）主导风向： 年最多风向东南风；夏季最多风向：6月南风、7月南风、8月东南风；冬季最多风向：12月西北风、1月西北风、2月东南风；（5）风速
14、:冬季平均：2.7m/s、夏季平均：2.2m/s；（6) 平均气压：996.2mbar；（7）最大冻土深度：27cm；（8）最大积雪深度：23cm；4、工程地质资料：土壤承载力满足基建设计要求，地下水水位相对标高-5.0m；5、二泵站输水管起端节点水压50m。第二章 设计规模与给水处理构筑物和设备型式选择2.1 设计规模本水厂总设计能力为8.5万m3/d，水厂自用水量按供水量的10%计算。配水井、加药间、药库、加氯间、氯库、二级泵站等土建工程同时兴建。2.2 给水处理构筑物和设备型式选择2.2.1 药剂溶解池设计药剂溶解池时，为便于投置药剂，溶解池的设计高度一般以在地平面以下或半地下为宜，池顶宜高出地面0.20m左右，以减轻劳动强度，改善操作条件。溶解池的底坡不小于0.02，池底应有直径不小于100mm的排渣管，池壁需设超高，防止搅拌溶液时溢出。由于药液一般都具有腐蚀性，所以盛放药液的池子和管道及配件都应采取防腐措施。溶解池一般采用钢筋混凝土池体，若其容量较小，可用耐酸陶土缸作溶解池。2.2.2 加氯间设计1、靠近加氯点，以缩短加氯管线的长度。水和氯应充分混合，接触时间不少于30min。为管理方便，和氯库合建。加氯间和氯库应布置在水厂的下风向。2、加氯间的氯水管线应敷设在地沟内，直通加氯点，地沟应有排水设施以防积水。氯气管用紫铜管或无缝钢
