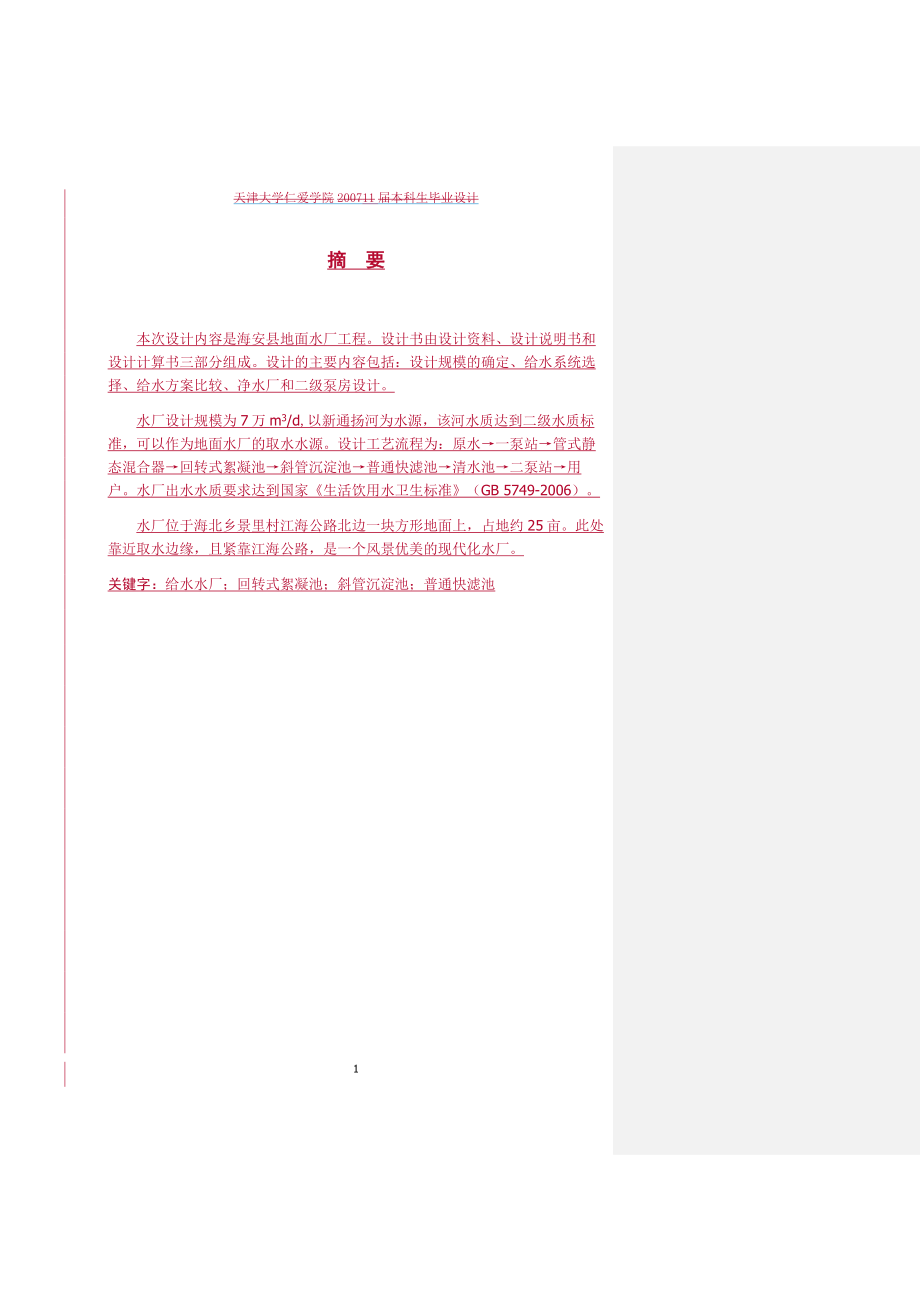

1、天津大学仁爱学院200711届本科生毕业设计摘 要本次设计内容是海安县地面水厂工程。设计书由设计资料、设计说明书和设计计算书三部分组成。设计的主要内容包括：设计规模的确定、给水系统选择、给水方案比较、净水厂和二级泵房设计。水厂设计规模为7万m3/d,以新通扬河为水源，该河水质达到二级水质标准，可以作为地面水厂的取水水源。设计工艺流程为：原水一泵站管式静态混合器回转式絮凝池斜管沉淀池普通快滤池清水池二泵站用户。水厂出水水质要求达到国家生活饮用水卫生标准（GB 5749-2006）。水厂位于海北乡景里村江海公路北边一块方形地面上，占地约25亩。此处靠近取水边缘，且紧靠江海公路，是一个风景优美的现代

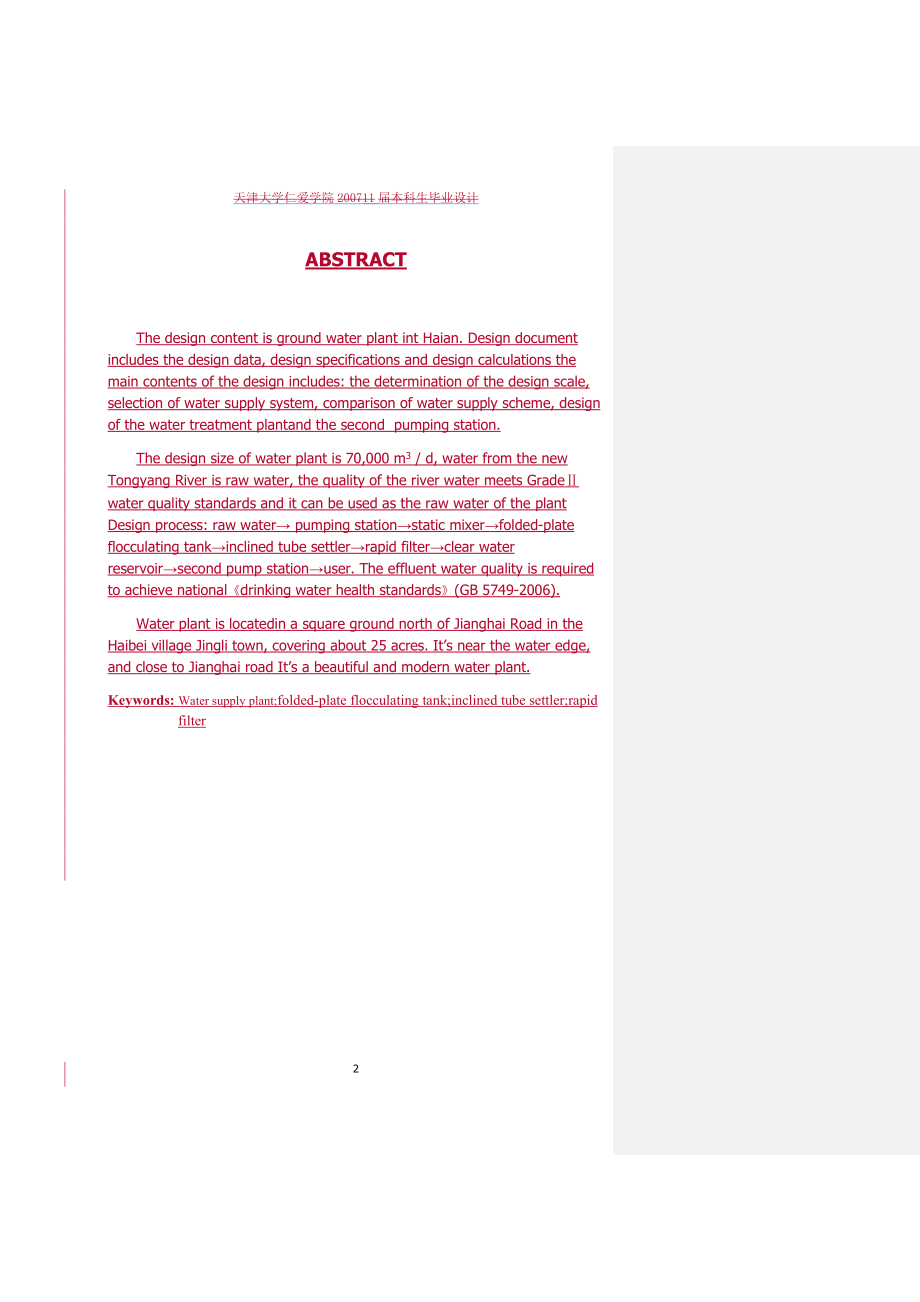

2、化水厂。关键字：给水水厂；回转式絮凝池；斜管沉淀池；普通快滤池ABSTRACTThe design content is ground water plant int Haian. Design document includes the design data, design specifications and design calculations the main contents of the design includes: the determination of the design scale, selection of water supply system, compar
3、ison of water supply scheme, design of the water treatment plantand the second pumping station.The design size of water plant is 70,000 m3 / d, water from the new Tongyang River is raw water, the quality of the river water meets Grade water quality standards and it can be used as the raw water of th
4、e plant Design process: raw water pumping stationstatic mixerfolded-plate flocculating tankinclined tube settlerrapid filterclear water reservoirsecond pump stationuser. The effluent water quality is required to achieve nationaldrinking water health standards(GB 5749-2006).Water plant is locatedin a

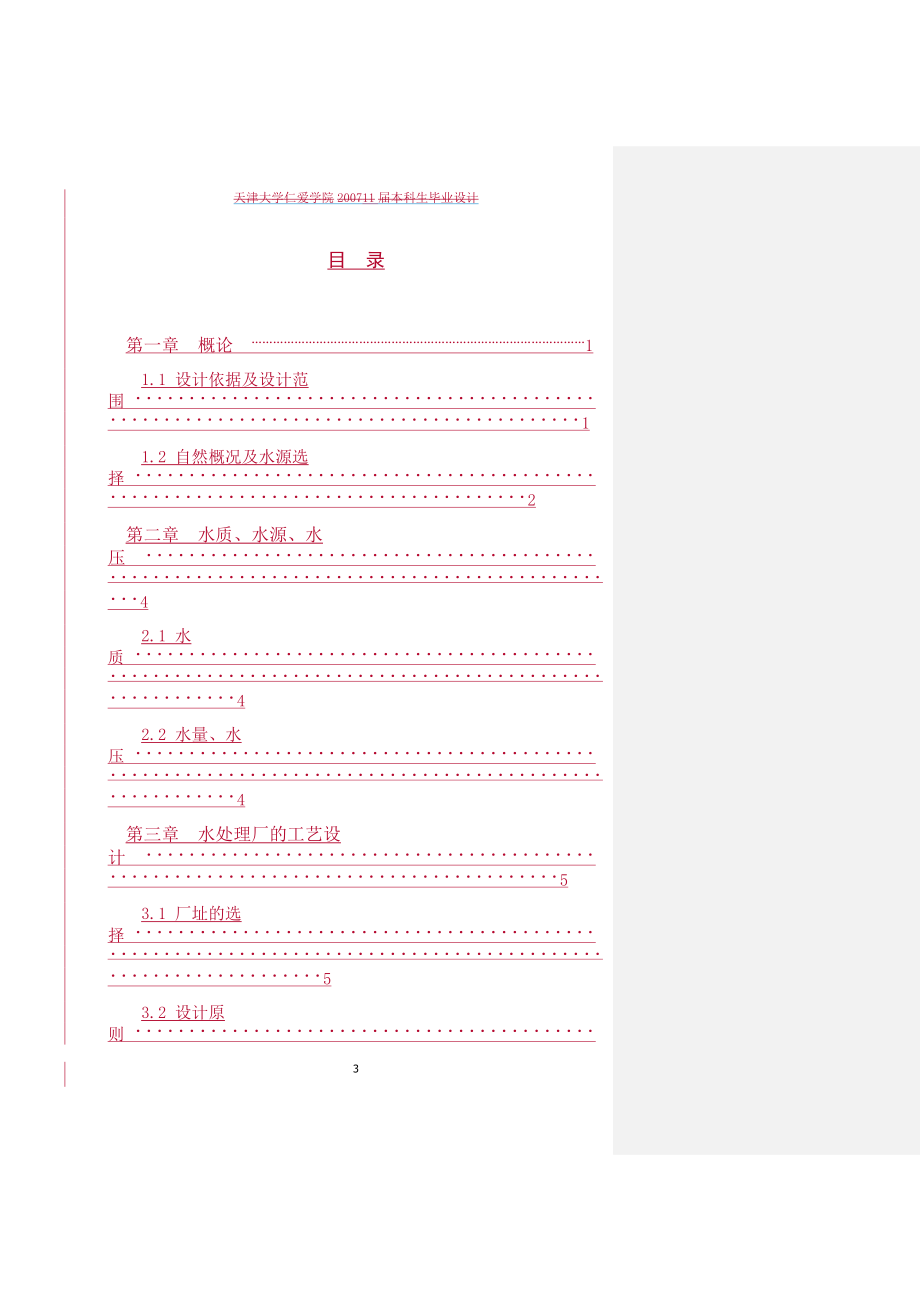

5、 square ground north of Jianghai Road in the Haibei village Jingli town, covering about 25 acres. Its near the water edge, and close to Jianghai road Its a beautiful and modern water plant.Keywords: Water supply plant;folded-plate flocculating tank;inclined tube settler;rapid filter目 录第一章 概论 11.1 设计
6、依据及设计范围 11.2 自然概况及水源选择 2第二章 水质、水源、水压 42.1 水质 42.2 水量、水压 4第三章 水处理厂的工艺设计 53.1 厂址的选择 53.2 设计原则 53.3 处理流程的比较与选定 53.4 水厂平面布置及高程布置 133.5 一级泵房设计 153.6 二级泵房设计 16第四章 人员编制 184.1 人员编制 18第五章 各构筑物的设计计算 195.1 处理水量计算 195.2 加药设备设计计算 195.3水处理构筑物设计计算21参考文献46外文资料中文译文致谢5第一章 概论1.1设计依据及设计范围1.1.1设计题目海安县地面给水厂水厂设计1.1.2设计任务根
7、据指定水源、厂址和有关设计资料，设计水厂一座。并满足：1. 设计供水规模70000米3/日；2. 出厂水压要求0.35MPa；3. 出厂水质要求：符合生活饮用水卫生标准（GB 5749-2006）中的规定。1.1.3设计依据本次设计依据下列资料： 1. 设计任务书2. 室外给水设计规范（GB 50013-2006）3. 给水排水设计手册（第一册、第三册、第十册、第十一册、第十二册）4. 崔玉川.给水厂处理设施设计计算M.北京：化工工业出版社，2002. 1.1.4设计范围本次设计的范围为海安县自来水厂扩建的设计，水源取自新通扬运河。其任务是担负城市居民生活用水的和工业企业的生产用水，需新建一水
8、厂或扩建原有地表水厂来改善供水能力、供水范围远不能满足要求的现状。1.1.5设计要求1. 毕业设计是总结和巩固在校四年所学知识，培养学生将所学理论综合运用于解决工程实际问题，提高独立工作能力，培养刻苦钻研和创造的精神。2. 在教师指导下，学生应独立地作出自己的毕业设计并提出个人的设计文件。如有可能，根据教师的意见，学生可结合自己情况对某些问题作深入一步的钻研，并提出相应的报告。3. 毕业设计中，学生应从搜集、分析资料开始至施工图设计为止，进行全部工艺设计过程，完成净水厂扩初工艺设计？和部分处理构筑物的施工图设计。1.1.6设计步骤及成果请参照新的任务书！选择方案，并绘制处理工艺流程示意图。1.
9、 计算各构筑物的设计流量及其他参数。2. 选择混凝剂、消毒剂，计算投加量；设计加药间、加氯间、药库、氯库。3. 沉淀、过滤、絮凝设备与清水池的设计计算，并绘制CAD图。4. 水厂处理工艺的平面布置及高程设计。5. 绘制水厂总平面及高程CAD图。设计完成设计计算说明书一份，水厂总平面图，高程图，絮凝池，沉淀池，过滤池，清水池，加氯间，二泵站各1号图纸各一张。1.2自然概况及水源选择1.2.1地形概况海安镇地势平坦，地面标高为4.55.0m（黄海高程系），流经市区的河流较多。1.2.2工程地质1. 最大冰冻 200mm；2.3. 地基承载力E=0.8-1.8 MPa；地震烈度8度土壤承载力满足基建设要求；地下水埋深1.1m（自然地面以下）。1.2.3气象资料1. 气温 年平均气温 14.5摄氏度；年平均日照最热月月平均最高2166.6hr31.1摄氏度；最冷月月平均最低-0.5摄氏度；2. 降雨量 年平均降雨量1062.081074.1 mm；年平均相对湿度8086%；3. 风向常年主导风向东南风；历年平均风速3.3m/s；最大冻土深度： 16cm；最大积雪深度： 18cm；4. 相对湿度年平均相对湿度80%；1.2.4水源选择新通扬运河河面宽，水深，河床好，水量大，常年流向自西向东。据所收集资料表明
