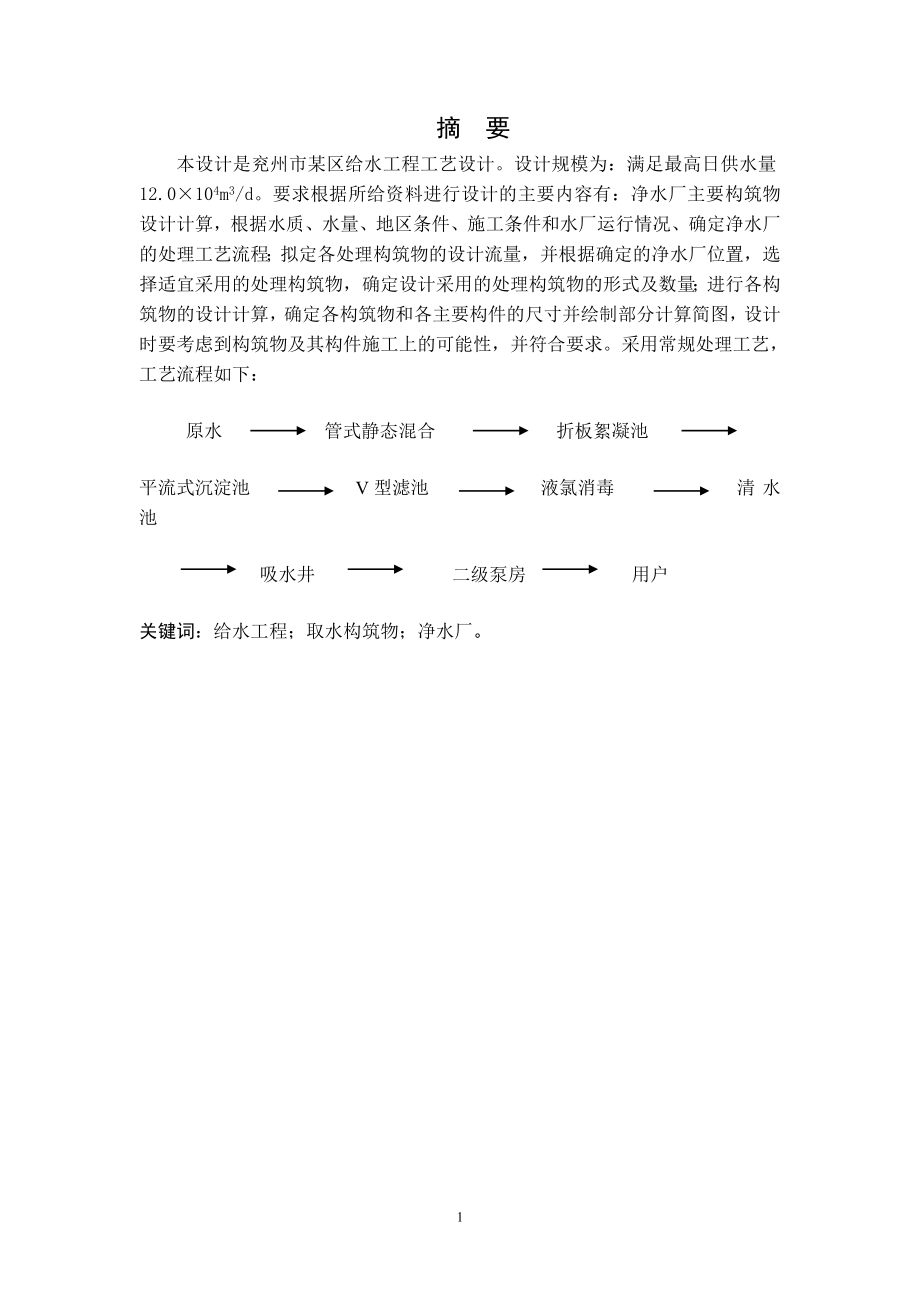

1、摘 要本设计是兖州市某区给水工程工艺设计。设计规模为：满足最高日供水量12.0104m3/d。要求根据所给资料进行设计的主要内容有：净水厂主要构筑物设计计算，根据水质、水量、地区条件、施工条件和水厂运行情况、确定净水厂的处理工艺流程；拟定各处理构筑物的设计流量，并根据确定的净水厂位置，选择适宜采用的处理构筑物，确定设计采用的处理构筑物的形式及数量；进行各构筑物的设计计算，确定各构筑物和各主要构件的尺寸并绘制部分计算简图，设计时要考虑到构筑物及其构件施工上的可能性，并符合要求。采用常规处理工艺，工艺流程如下： 原水管式静态混合 折板絮凝池 平流式沉淀池V型滤池 液氯消毒清水池吸水井二级泵房用户关

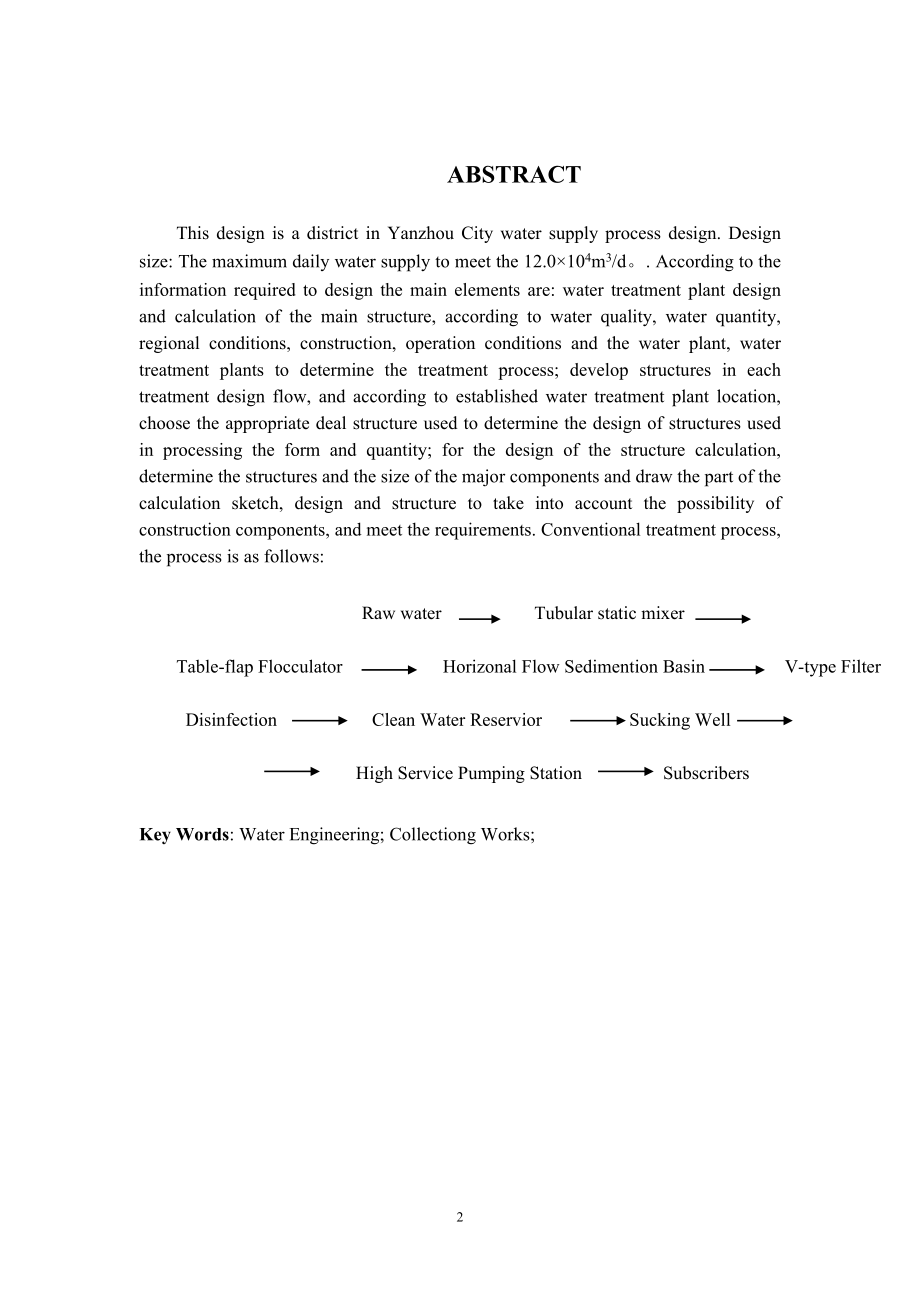

2、键词：给水工程；取水构筑物；净水厂。ABSTRACTThis design is a district in Yanzhou City water supply process design. Design size: The maximum daily water supply to meet the 12.0104m3/d。. According to the information required to design the main elements are: water treatment plant design and calculation of the main struc
3、ture, according to water quality, water quantity, regional conditions, construction, operation conditions and the water plant, water treatment plants to determine the treatment process; develop structures in each treatment design flow, and according to established water treatment plant location, cho
4、ose the appropriate deal structure used to determine the design of structures used in processing the form and quantity; for the design of the structure calculation, determine the structures and the size of the major components and draw the part of the calculation sketch, design and structure to take
5、 into account the possibility of construction components, and meet the requirements. Conventional treatment process, the process is as follows: Raw water Tubular static mixerTable-flap FlocculatorHorizonal Flow Sedimention BasinV-type Filter Disinfection Clean Water ReserviorSucking WellHigh Service

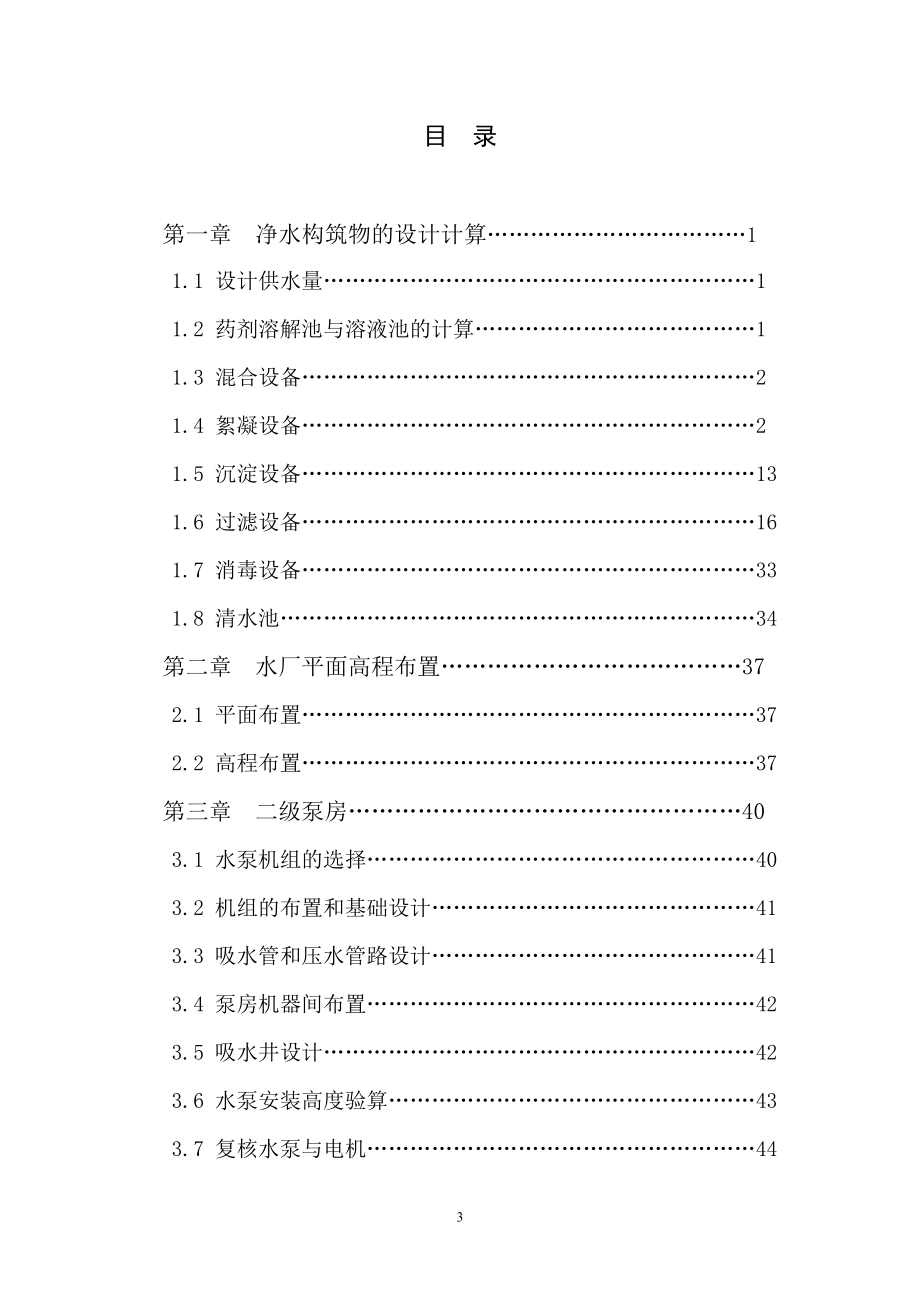

6、 Pumping StationSubscribersKey Words: Water Engineering; Collectiong Works; 目 录第一章 净水构筑物的设计计算11.1 设计供水量11.2 药剂溶解池与溶液池的计算11.3 混合设备21.4 絮凝设备21.5 沉淀设备131.6 过滤设备161.7 消毒设备331.8 清水池34第二章 水厂平面高程布置372.1 平面布置372.2 高程布置37第三章 二级泵房403.1 水泵机组的选择403.2 机组的布置和基础设计413.3 吸水管和压水管路设计413.4 泵房机器间布置423.5 吸水井设计423.6 水泵安装高
7、度验算433.7 复核水泵与电机443.8 各工艺标高设计45参考文献48外文资料中文译文致谢4 第一章 净水构筑物的设计计算1.1 设计供水量根据原始资料最高日供水量Q=119000d/m。自用水系数为1.05。设计水量Q=1250000d/m。1.2 药剂溶解池和溶液池计算1.2.1 溶液池溶液池容积W1：设计流量为Q=5208.33（m3 /h），混凝剂味硫酸亚铁，助凝剂为液态氯（亚铁氯化法）。混凝剂最大投加量为=20（mg/l）（按FeSO4计），药溶液浓度为15（按商品质量计），每天调制次数为n=2，溶液池调节容积为：W1Q/（417bn）=205208.33/（417152）8.3
8、25（m）。设计取9（m3），溶液池分三格，一格备用。每格的有效容积为9(m)，有效高度为1.5(m)，超高取0.5(m)，则每格实际尺寸为：BLH=1.5 m3m2m。1.2.2 溶解池容积W20.3 W10.392.73(m)。 （1-1）有效高度取1.0(m)，超高取0.3(m)，则溶解池实际尺寸为：BLH=11m2m1.3m=2.863m。溶解池的放水时间采用t=10min，则放水流量q=W2/60t=31000/6010=5L/s （1-2）查水力计算表的投药管管径d=40mm，相应流速为v=258m/s溶解池底部设管径d=100mm的排渣管一根。（1）投药管投药管流量q=W1210
9、00/246060=0.208L/s查水力计算表的投药管管径d=10mm，相应流速为v=1.58m/s，溶解池底部设管径d=100mm的排渣管一根。（2）亚铁氯化的加氯量CL=u/8+(1.52)=4.5mg/L （1-3）（3）计量泵压力投加如简图：图1 计量泵投加图1- 溶解池2- 输药管3- 溶液池4- 计量泵5- 管式静态混合器1.3 混合设备1.3.1 混合设备管式静态混合器，采用2条。1.3.2 设计计算由于絮凝池进水管的流速要求v1.0m/s，故取v=1.2m/s。则每组混合器处理水量为：1.447/2=0.724。则静态混合器直径D：D=0.88m，取为900mm （1-4）水
10、流过静态混合器的水头损失：静态混合器设3节混合元件，即n=3h=0.1184n图2 管式静态混合器1.4 絮凝设备 (折板絮凝池)设计参数：折板絮凝池第一段的流速大致为0.12-0.18m/s，絮凝时间为2.5-3.5min；第二段的流速大致为0.10-0.15m/s，絮凝时间为2.5-3.5min；第三段的流速大致为0.08-0.12m/s，絮凝时间为2.5-3.5min。折板夹角可采用90度，折板宽度b采用0.5m，折板长度为0.8-1.0m；折板絮凝池要设排泥措施。1.4.1 絮凝设计参数确定1絮凝池组数n=1，组絮凝池由2个絮凝池组成。2. 絮凝时间取10min。3. 絮凝池进口流速为
11、0.4m/s，凝池出口流速为0.05m/s，过渡区流速为0.04m/s。1.4.2 设计计算 1. 设一组絮凝池由两个絮凝池组成， 则单池设计流量为：=0.723 2. 絮凝池所需容积及絮凝池总体尺寸确定 絮凝池所需净容积为：V=2QT=20.7231060=867.6 （1-5） 絮凝池的隔墙，折板所占容积按30%计算，则絮凝池的实际体积为1.3V=1127.88。 为了与沉淀池配合，现取折板絮凝池池长22.0m，池高为5.0m，池内平均水深为4.5m，则折板絮凝池的宽为B=1.3V/LH=10m，取B=10.00m。 3. 进水管计算 设两条进水管，其设计流量为0.732，取流速V=1.2
12、m/s，直径D=0.88m，取为900mm （1-6） 兩条进水管承担两个絮凝池。 4. 折板翻腾絮凝部分 （1）分室分格 折板絮凝池分为5个絮凝室，每个絮凝室分为若干格。 第絮凝室：分为5格，每格净宽为1.216m(未计折板厚所占体积)，该室的水流速度为0.40m/s，则每格长为，取1.40m。 第絮凝室：分为4格，每格净宽为1.522m，该室的水流速度为0.30m/s，则每格长为，取1.60m。第絮凝室：分为3格，每格净宽为2.131m，该室的水流速度为0.20m/s，则每格长为，取1.7m。第絮凝室：分为3格，每格净宽为2.131m，该室的水流速度为0.10m/s，则每格长为，取3.50
13、m。第絮凝室：分为2格，每格净宽为3.270m，该室的水流速度为0.05m/s，则每格长为，取4.50m。(2) 折板设计折板的通道拐弯处的过水断面面积为通道过水断面的1.2-1.5倍，按此原则对折板进行凑整计算。第室内：第一块折板上部的水深为： 第三格折板上部孔口水深与其相同 折板部分总高为：5.0-1.22-0.30=3.48m(0.3m为超高)。第二块折板下部孔口高为： 第四格折板下部孔口高与其相同则折板的总高为：5.0-1.37=3.63m。第室至第室隔墙上部孔口的水深(取孔口宽为0.80m)为：第室内：第一格折板及第三格折板下部孔口高为： 则折板部分的总高为：5.0-1.83=3.17m。 第二格折板上部的
