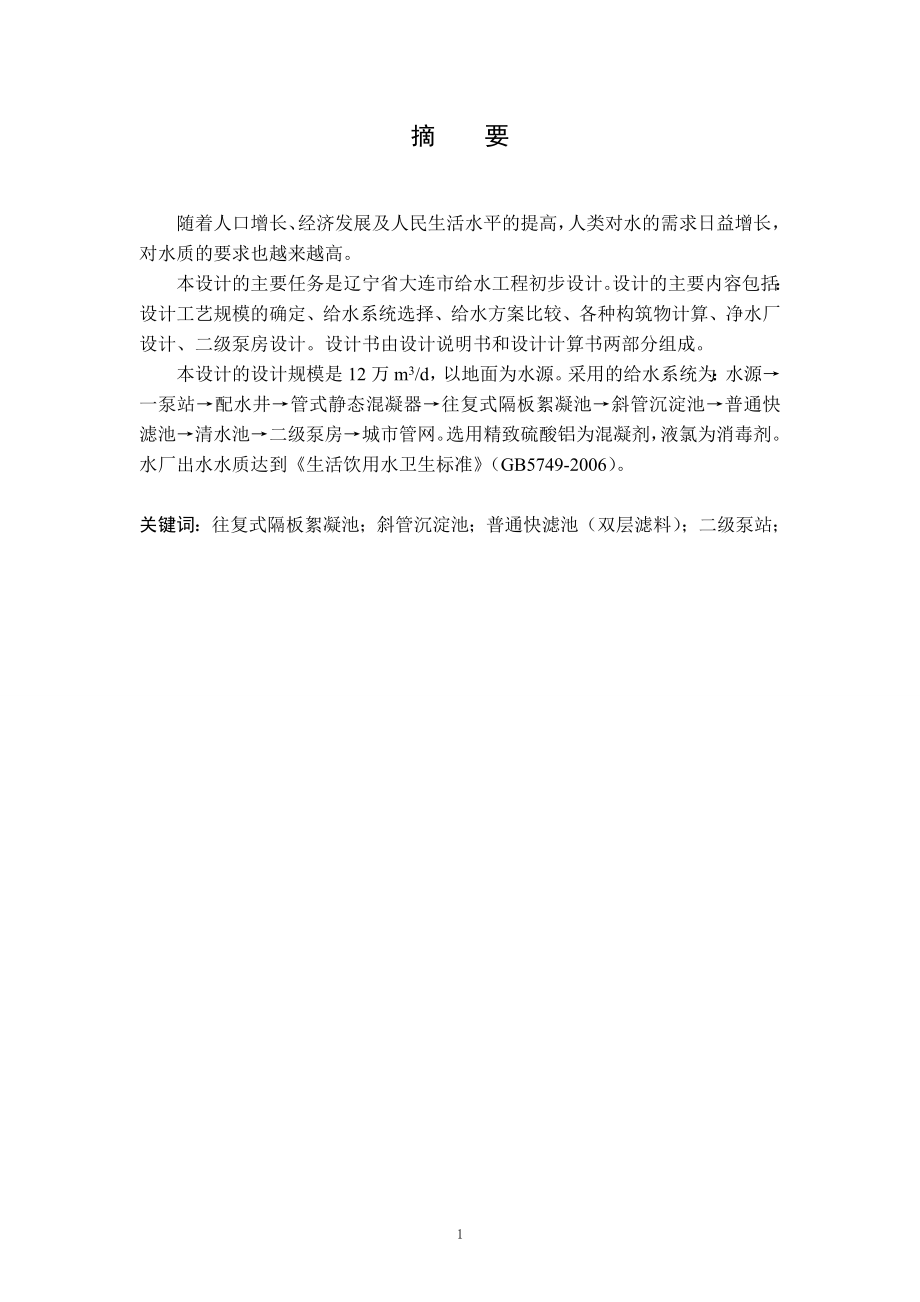

1、摘 要随着人口增长、经济发展及人民生活水平的提高，人类对水的需求日益增长，对水质的要求也越来越高。本设计的主要任务是辽宁省大连市给水工程初步设计。设计的主要内容包括：设计工艺规模的确定、给水系统选择、给水方案比较、各种构筑物计算、净水厂设计、二级泵房设计。设计书由设计说明书和设计计算书两部分组成。本设计的设计规模是12万m3/d，以地面为水源。采用的给水系统为：水源一泵站配水井管式静态混凝器往复式隔板絮凝池斜管沉淀池普通快滤池清水池二级泵房城市管网。选用精致硫酸铝为混凝剂，液氯为消毒剂。水厂出水水质达到生活饮用水卫生标准（GB5749-2006）。关键词：往复式隔板絮凝池；斜管沉淀池；普通快滤

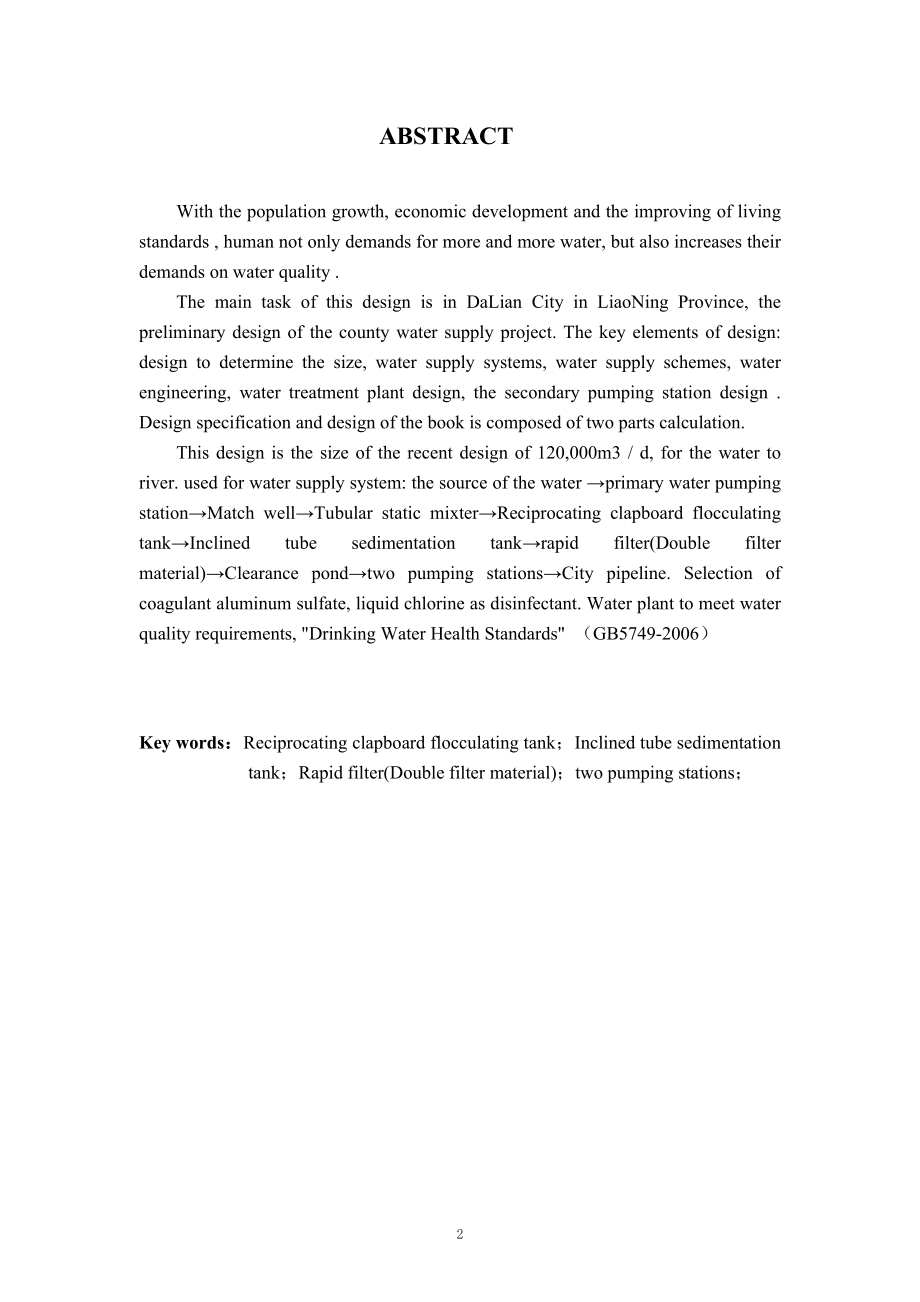

2、池（双层滤料）；二级泵站；ABSTRACTWith the population growth, economic development and the improving of living standards , human not only demands for more and more water, but also increases their demands on water quality . The main task of this design is in DaLian City in LiaoNing Province, the preliminary desig
3、n of the county water supply project. The key elements of design: design to determine the size, water supply systems, water supply schemes, water engineering, water treatment plant design, the secondary pumping station design . Design specification and design of the book is composed of two parts cal
4、culation. This design is the size of the recent design of 120,000m3 / d, for the water to river. used for water supply system: the source of the water primary water pumping stationMatch wellTubular static mixterReciprocating clapboard flocculating tankInclined tube sedimentation tankrapid filter(Dou
5、ble filter material)Clearance pondtwo pumping stationsCity pipeline. Selection of coagulant aluminum sulfate, liquid chlorine as disinfectant. Water plant to meet water quality requirements, Drinking Water Health Standards （GB5749-2006）Key words：Reciprocating clapboard flocculating tank；Inclined tub

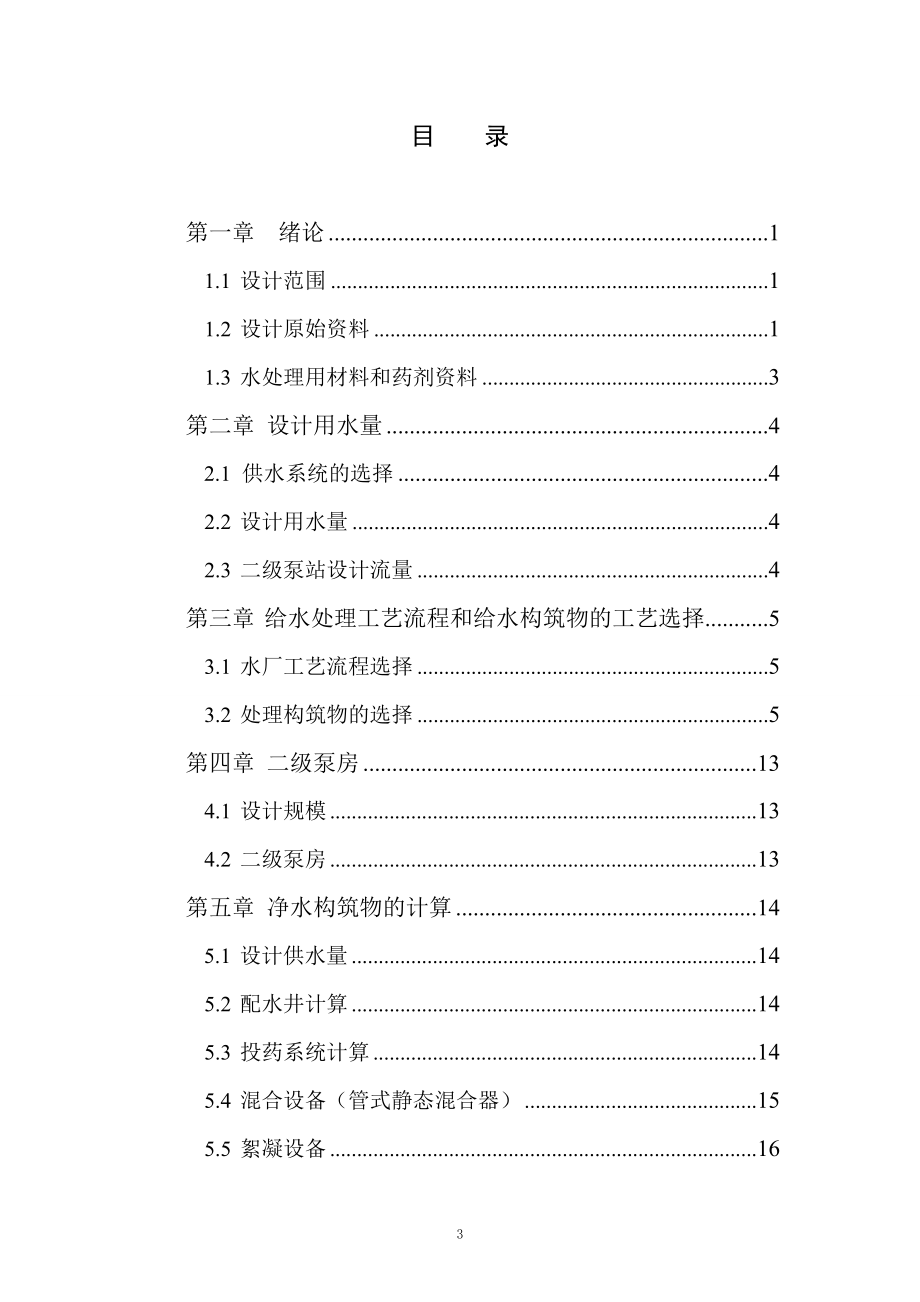

6、e sedimentation tank；Rapid filter(Double filter material)；two pumping stations；目 录第一章 绪论11.1 设计范围11.2 设计原始资料11.3 水处理用材料和药剂资料3第二章 设计用水量42.1 供水系统的选择42.2 设计用水量42.3 二级泵站设计流量4第三章 给水处理工艺流程和给水构筑物的工艺选择53.1 水厂工艺流程选择53.2 处理构筑物的选择5第四章 二级泵房134.1 设计规模134.2 二级泵房13第五章 净水构筑物的计算145.1 设计供水量145.2 配水井计算145.3 投药系统计算145.
7、4 混合设备（管式静态混合器）155.5 絮凝设备165.6 斜管沉淀池的计算195.7 普通快滤池计算235.8 加氯间295.9 清水池295.10 吸水井30第六章 水厂平面和高程布置326.1 平面布置326.2 高程布置32第七章 送水泵站的设计347.1 送水泵站设计的意义347.2 送水泵站的设计34参考文献外文资料中文译文致谢4第一章 绪论1.1 设计范围1.1.1 设计任务根据所给资料进行辽宁省大连市给水工程工艺设计，包括净水工程的初步设计，送水泵房的初步设计，用水量的计算。净水工程设计分为混合工艺设计、絮凝工艺的设计、沉淀工艺的设计、过滤工艺的设计、清水池的设计，消毒系统的
8、设计，加药系统的设计以及水厂的布置。送水工程设计包括选泵和泵房的计算。1.1.2 设计内容（1）选择、确定处理工艺流程；（2）工艺设计 （含工艺及单体构筑物图的设计）。1.1.3 设计成果要求（1）设计说明书一份（1.2万字）；参考文献10篇；相关外文文献资料翻译 1 份（5000汉字）。（2）绘制的图纸折合零号图纸3张，其中至少包括手绘图2张，其内容应满足表1-1要求。表1-1 毕业设计绘制图纸要求图纸内容数量及尺寸要求1水厂总平面和高程布置图1张，1号2絮凝和沉淀池平剖面图2张，1号3滤池平剖面图1张，1号4清水池平剖面图1张，1号5送水泵站平剖面图1张，1号1.2 设计原始资料1.2.1
9、 水质资料 给水厂出水水质需达到生活饮用水卫生标准（GB5749-2006）如表1-2所示。表1-2生活饮用水卫生标准（GB5749-2006）常规检验项目序号项 目单 位标准限值1PH值/6.58.52色度度153浊度NTU34肉眼可见物/不得含有5总硬度mg/L，CaCO34506氯化物mg/L2507氟化物mg/L2508硝酸盐mg/L109总溶固物mg/L100010铁mg/L0.311锰mg/L0.112铜mg/L113砷mg/L0.0114锌mg/L1.015铅mg/L0.0118细菌总数CFU/mL80其中PH7.5；溶解氧6.2；BOD53.5；COD14.5；原水浊度200度
10、，这些为大连市出水水质重要指标。1.2.2 气象水文资料 （1）气温：年平均_10.2,极端最高_35.3，极端最低_-21.1， 最热月月平均最高_27，最冷月月平均最低_-8.2_。（2）降水量：平均年总量_658.7 mm，最大日_171.1 mm，最大时_67.8mm。（3）相对湿度：最热月平均_83_%（4）主导风向：年最多风向_N_;夏季最多风向：6月_ SE 、7月_SE_、8月 S 、冬季最多风向：12月_N_、1月_N_、2月_N_。（5）风速：冬季平均：_5.8_ m/s、夏季平均_4.3 m/s；（6）平均气压：_994.7_ mbar;（7）最大冻土深度：_93_ cm
11、;（8）最大积雪深度：_37_ cm。（9）大连海拔高度为92.8 m（给排水设计手册1）1.2.3 工程地质资料土壤承载力满足基建设计要求，地下水水位相对标高-5.0m（任务书中内容）1.2.4 其它资料二泵站输水管起端自由水头为60m（任务书中内容）1.3 水处理用材料和药剂资料1.3.1 混凝剂根据所给原水的原始资料和该城所处地理位置是个冬季寒冷期较长，气温较低的地区，本设计选择Al2(SO4)318H2O作为絮凝剂，活化硅酸作为助凝剂。Al2(SO4)318H2O所含杂质少，容易溶解，速度快，形成的矾花紧密易沉淀，同时配合使用助凝剂能够大大改善Al2(SO4)318H2O在水温低，浊度
12、低情况下形成的矾花细小不宜沉淀的状况，使得矾花易沉淀，效果好，同时节省可为了絮凝效果而投加过多的助凝剂。1.3.2 当地所产滤料石英砂、无烟煤、砾石等均有供应。1.3.3 用于消毒的药剂液氯、漂白粉、臭氧、二氧化氯等均有供应，其他材料可按设计要求采购。第二章 设计用水量2.1 供水系统的选择该城市用水主要以生活用水为主，工业及其它用水量少，且对水质无特殊要求，拟定采用统一供水系统。2.2 设计用水量2.2.1 最高日用水量QdQd=120000m3/d；2.2.2 设计用水量Q设水厂自用水量系数为5%，则Q=1.05Qd=1.05120000=126000m3/d；（自用水是占设计水量的0.0
13、5）（室外给水设计规范P14）2.3 二级泵站设计流量二级泵站设计流量（供水量）应等于最高日高时用水量。第三章 给水处理工艺流程和给水构筑物的工艺选择3.1 水厂工艺流程选择工艺流程的选择，应根据原水水质及设计生产能力等因素，通过调查研究，必要的实验并参考相似条件下处理构筑物的运行经验，经技术经济比较后确定。由于水源不同，水质各异，饮用水处理系统的组成和工艺流程有多种多样。本设计以地表水为水源，水质较好，少许异臭味，所以采用工艺流程如图：源水混凝剂投入混合絮凝沉淀过滤消毒清水池二泵站用户(澄清）。3.2 处理构筑物的选择3.2.1 混凝剂（1）混凝剂的选择与投加1）精制硫酸铝 Al3(SO4)
14、218H2O制造工艺复杂，水解作用缓慢；含无水硫酸铝50%52%；适用于水温为2040当PH=4-7时，主要去除有机物；PH=5.7-7.8时，主要去除悬浮物；PH=6.4-7.8时，处理浊度高，色度低（小于30度）的水。2）粗制硫酸铝 Al3(SO4)218H2O制造工艺简单，价格低；设计时，含无水硫酸铝一般可采用20%25%；含有20%30%不溶物，其他同精制硫酸铝3）硫酸亚铁FeSO47H2O 絮体形成较快，沉淀时间短；使用于碱度高、浊度高，PH=8.1-9.6，混凝作用好，但原水色度较高时不宜采用；当PH较低时，常用氯氧化物使铁氧化成三价，腐蚀性较高4）三氯化铁FeCl36H2O不受水温影响，絮体大，沉淀速度快，效果好。易溶解，易混合，残渣少。 对金属（尤其对铁）腐蚀性大，对混凝土亦腐蚀，对塑料会因发热而引起变形。原水P
