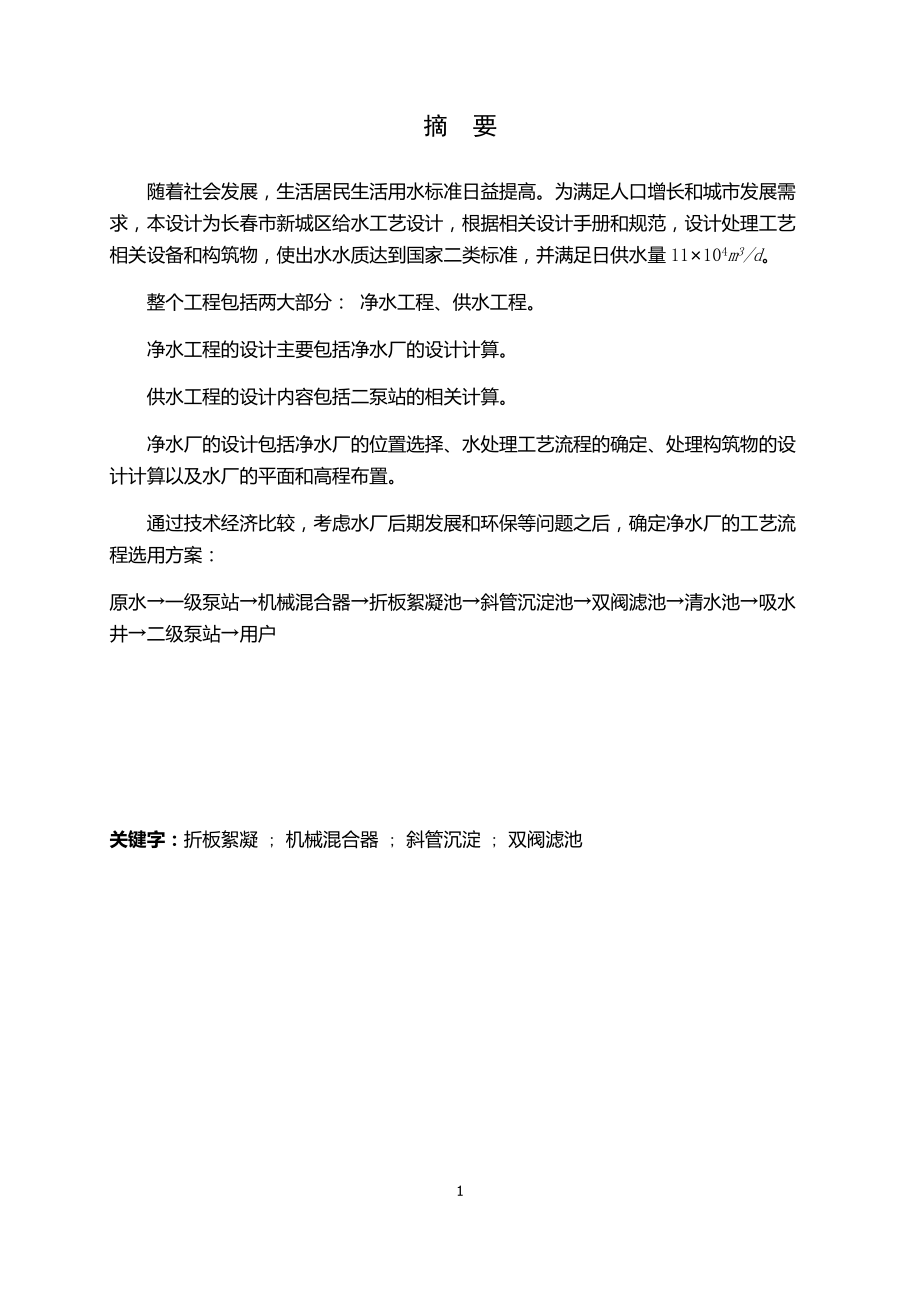

1、摘 要随着社会发展，生活居民生活用水标准日益提高。为满足人口增长和城市发展需求，本设计为长春市新城区给水工艺设计，根据相关设计手册和规范，设计处理工艺相关设备和构筑物，使出水水质达到国家二类标准，并满足日供水量11104m3/d。整个工程包括两大部分： 净水工程、供水工程。净水工程的设计主要包括净水厂的设计计算。供水工程的设计内容包括二泵站的相关计算。 净水厂的设计包括净水厂的位置选择、水处理工艺流程的确定、处理构筑物的设计计算以及水厂的平面和高程布置。通过技术经济比较，考虑水厂后期发展和环保等问题之后，确定净水厂的工艺流程选用方案： 原水一级泵站机械混合器折板絮凝池斜管沉淀池双阀滤池清水池吸

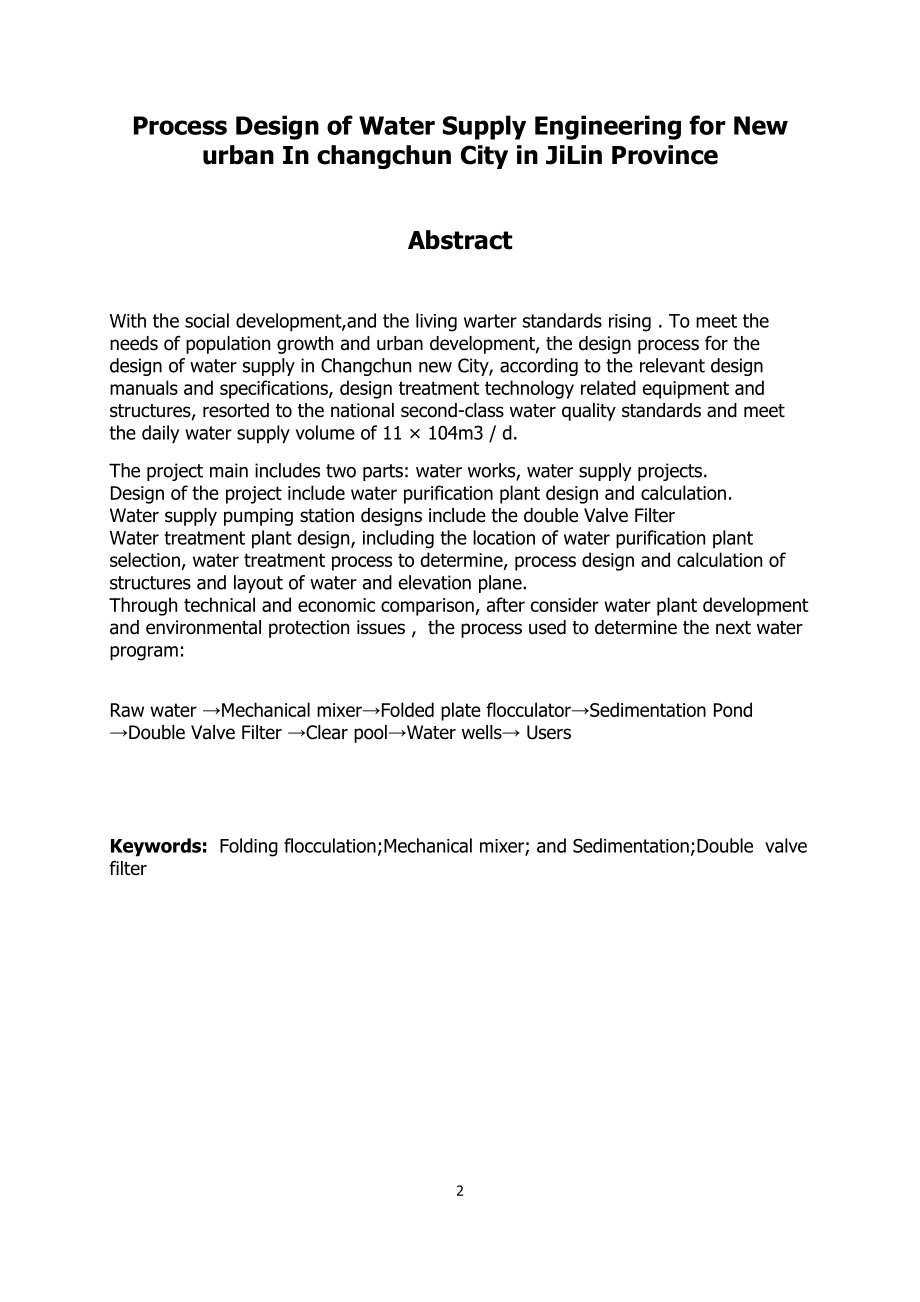

2、水井二级泵站用户关键字：折板絮凝 ; 机械混合器 ; 斜管沉淀 ; 双阀滤池Process Design of Water Supply Engineering for New urban In changchun City in JiLin ProvinceAbstractWith the social development,and the living warter standards rising . To meet the needs of population growth and urban development, the design process for the desi
3、gn of water supply in Changchun new City, according to the relevant design manuals and specifications, design treatment technology related equipment and structures, resorted to the national second-class water quality standards and meet the daily water supply volume of 11 104m3 / d.The project main i
4、ncludes two parts: water works, water supply projects.Design of the project include water purification plant design and calculation.Water supply pumping station designs include the double Valve FilterWater treatment plant design, including the location of water purification plant selection, water tr
5、eatment process to determine, process design and calculation of structures and layout of water and elevation plane.Through technical and economic comparison, after consider water plant development and environmental protection issues , the process used to determine the next water program:Raw water Me

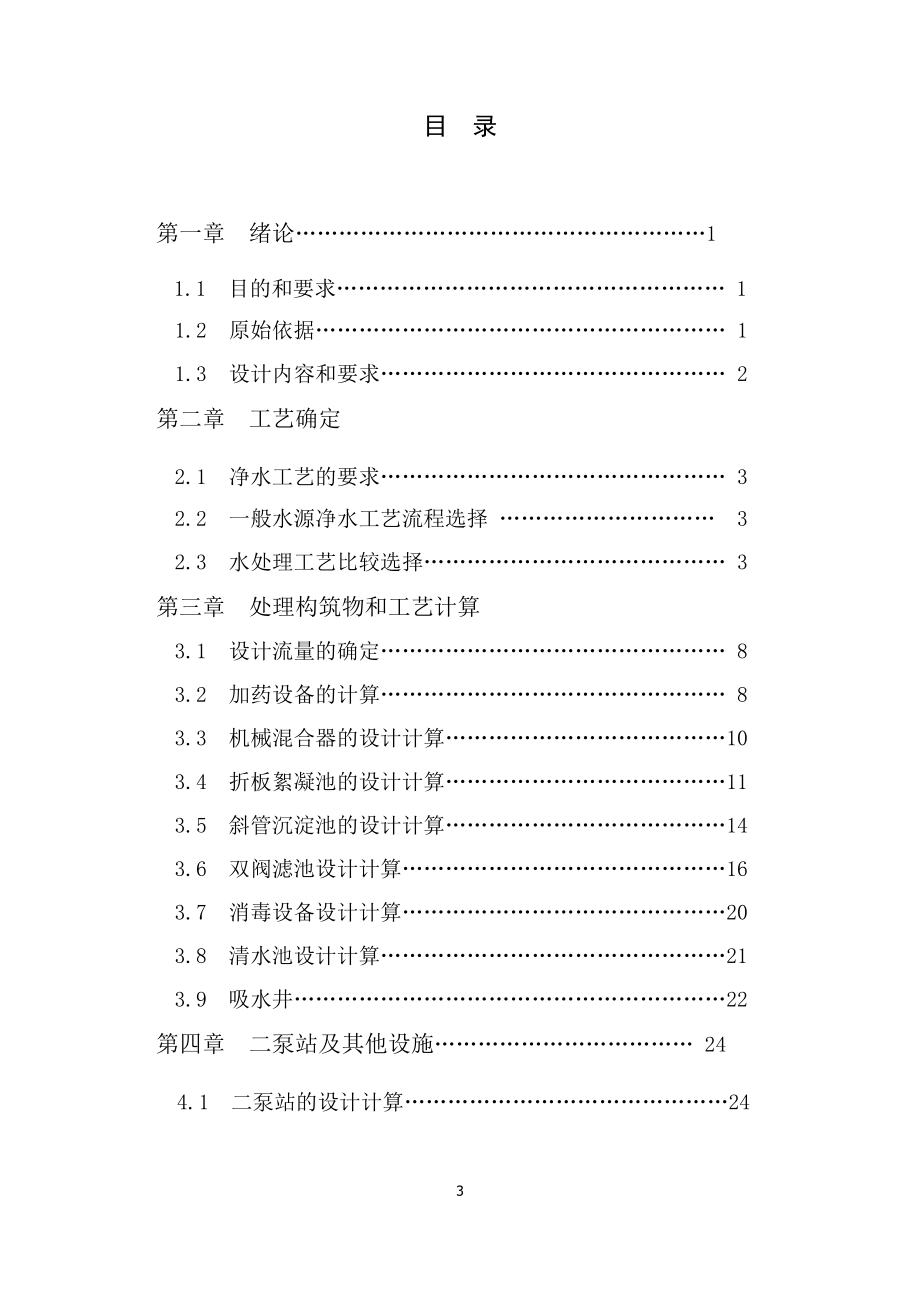

6、chanical mixerFolded plate flocculatorSedimentation Pond Double Valve Filter Clear poolWater wells UsersKeywords: Folding flocculation;Mechanical mixer; and Sedimentation;Double valve filter目 录第一章 绪论1 1.1 目的和要求 11.2 原始依据 1 1.3 设计内容和要求 2 第二章 工艺确定2.1 净水工艺的要求 3 2.2 一般水源净水工艺流程选择 3 2.3 水处理工艺比较选择 3 第三章 处理
7、构筑物和工艺计算3.1 设计流量的确定 8 3.2 加药设备的计算 8 3.3 机械混合器的设计计算10 3.4 折板絮凝池的设计计算11 3.5 斜管沉淀池的设计计算14 3.6 双阀滤池设计计算16 3.7 消毒设备设计计算20 3.8 清水池设计计算21 3.9 吸水井22 第四章 二泵站及其他设施 24 4.1 二泵站的设计计算24 4.2 水厂高程27 4.3 道路及绿化布置28注释 29参考文献 29附录 304第一章 绪论1.1 目的和要求 1） 通过设计加深生活给水处理所学基本知识的理解，并起到巩固和提高的作用。 2） 掌握水厂工艺设计主要内容、步骤与方法，处理构筑物的设计计算
8、。 3) 提高制图能力，学会运用有关设计资料。 4) 提高独立分析与解决问题的能力。 5) 认真复习教材，阅读有关规范、设计手册及资料，认真、独立完成1.2 原始依据和任务1.2.1 原始依据根据相关设计资料，确定合理的工艺方案，使给水厂出水水质达到生活饮用水卫生标准（GB5749-2006），并安全输配到用户，满足用户的需求。（1）设计水量：满足最高日供水量 11 104m3/d；水厂自用水量取5（2）原水水质：各项指标达到地表水环境质量标准（GB 3838-2002)中的类水质标准；表1-1 地表水环境质量标准（GB 3838-2002)中的类水质标准项目标准值项目标注值水温 ()周上升水
9、温： 2周下降水温： 1硒 0.01pH值(无量纲)69砷 0.05溶解氧 6汞 0.00005高锰酸盐指数 4镉 0.005化学需氧量（COD） 15铬（六价） 0.05五日生化需氧量（BOD5） 3铅 0.01氨氮(NH3-N) 0.5氰化物 0.05总磷（以 P 计） 0.1 (湖、库O.025)挥发酚 0.002总氮(湖、库.以N计) 0.5石油类 0.05铜 1.0阴离子表面活性剂 0.2锌 1.0硫化物 0.1氟化物（以 F- 计） 1.0粪大肠菌群（个L） 2000（3）气象水文资料：参考给水排水设计手册（第1册）常用资料气温：年平均 4.9 ，极端最高38, 极端最低-36.5
10、,降水量：平均年总量 593.8 mm，最大日130.4mm，最大时69.7 mm。相对湿度：最热月平均 78 。主导风向：年最多风向 SW ；风速:冬季平均： 4.2 m/s、夏季平均 3.5 m/s；平均气压： 997.9 mbar；最大冻土深度： 169 cm；最大积雪深度： 22 cm；（4）工程地质资料：土壤承载力满足基建设计要求，地下水水位相对标高 -5.0 m；（5）二泵站输水管起端节点自由水压 58 m。（6）设计地点为吉林省长春市新城区给水厂净水工艺设计（7）主要设计依据：室外给水设计规范，给排水工程手册1、3等1.2.2 设计内容和要求1设计内容（1）选择、确定处理工艺流程
11、；（2）工艺设计 （含工艺及单体构筑物图的设计计算）。2设计成果要求（1）设计说明书一份（1.2万字）；参考文献10篇；相关外文文献资料翻译 1 份（5000汉字）。（2）绘制的图纸折合零号图纸3张，其中至少包括手绘图2张，其内容应满足表1要求。表1-2 毕业设计绘制图纸要求图纸内容数量及尺寸要求1水厂总平面和高程布置图1张，1号2絮凝和沉淀池平剖面图2张，1号3滤池平剖面图1张，1号4清水池平剖面图1张，1号5送水泵站平剖面图1张，1号第二章 工艺确定2.1 净水工艺的要求城镇水厂净水处理的目的是去除原水中悬浮物质，胶体物质、细菌、病毒以及其他有害万分，使净化后水质满足生活饮用水的要求。生活
12、饮用水水质应符合下列基本要求：（1）水中不得含有病原微生物。（2）水中所含化学物质及放射性物质不得危害人体健康。（3）水的感官性状良好。2.2 一般水源净水工艺流程选择 水源取自长春市石头门水库，该水库位于长春市郊区，足有6500万亩，平均水深3.3-11米，河床主要为泥沙，浮游生物较多。浊度稍高。给水处理工艺流程的选择与原水水质和处理后的水质有关。结合给水水质的特点（取水水源为水量充沛，水质良好的石头门水库水，其净水工艺流程为：原水混合沉淀池城市管网絮凝池滤池二级泵房清水池絮凝剂消毒剂图2-1 工艺流程图2.3 水处理工艺比较选择2.3.1 混合设备在给排水处理过程中原水与混凝剂，助凝剂等药
13、剂的充分混合是使反应完善，从而使得后处理流程取得良好效果的最基本条件。混合是取得良好絮凝效果的重要前提，影响混合效果的因素很多，如药剂的品种、浓度、原水温度、水中颗粒的性质、大小等。混凝药剂投入原水后，应快速、均匀的分散于水中。混合方式有水泵混合、管道混合、静态混合器、机械搅拌混合、扩散混合器、跌水混合器等。表2-2 各混合方式的特点方式优缺点适用条件水泵混合优点： 1、设备简单 2、混合充分，效果较好 3、不另消耗动能缺点： 1、吸水管较多时，投药设备要增加，安装、管理较麻烦 2、配合加药自动控制较困难 3、G值相对较低适用于一级泵房离处理构筑物120m以内的水厂静态混合器优点：1、设备简单，维护管理方便 2、不需土建构筑物 3、在设计流量范围，混
