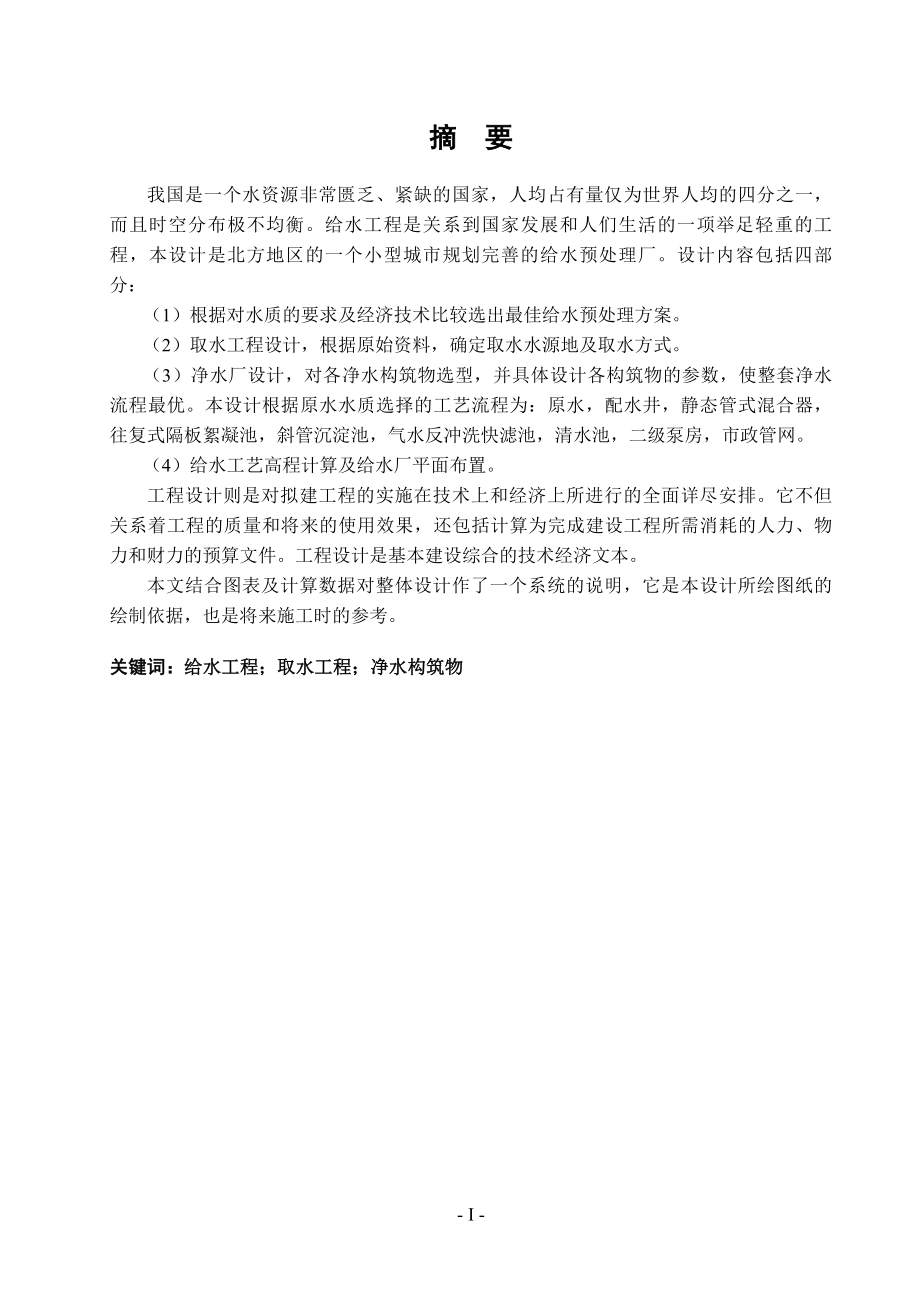

1、摘 要我国是一个水资源非常匮乏、紧缺的国家，人均占有量仅为世界人均的四分之一，而且时空分布极不均衡。给水工程是关系到国家发展和人们生活的一项举足轻重的工程，本设计是北方地区的一个小型城市规划完善的给水预处理厂。设计内容包括四部分：（1）根据对水质的要求及经济技术比较选出最佳给水预处理方案。（2）取水工程设计，根据原始资料，确定取水水源地及取水方式。（3）净水厂设计，对各净水构筑物选型，并具体设计各构筑物的参数，使整套净水流程最优。本设计根据原水水质选择的工艺流程为：原水，配水井，静态管式混合器，往复式隔板絮凝池，斜管沉淀池，气水反冲洗快滤池，清水池，二级泵房，市政管网。（4）给水工艺高程计算及
2、给水厂平面布置。 工程设计则是对拟建工程的实施在技术上和经济上所进行的全面详尽安排。它不但关系着工程的质量和将来的使用效果，还包括计算为完成建设工程所需消耗的人力、物力和财力的预算文件。工程设计是基本建设综合的技术经济文本。本文结合图表及计算数据对整体设计作了一个系统的说明，它是本设计所绘图纸的绘制依据，也是将来施工时的参考。关键词：给水工程；取水工程；净水构筑物 AbstractWater resource of our country becomes extremely short,which is standing of great maldistribution in differen

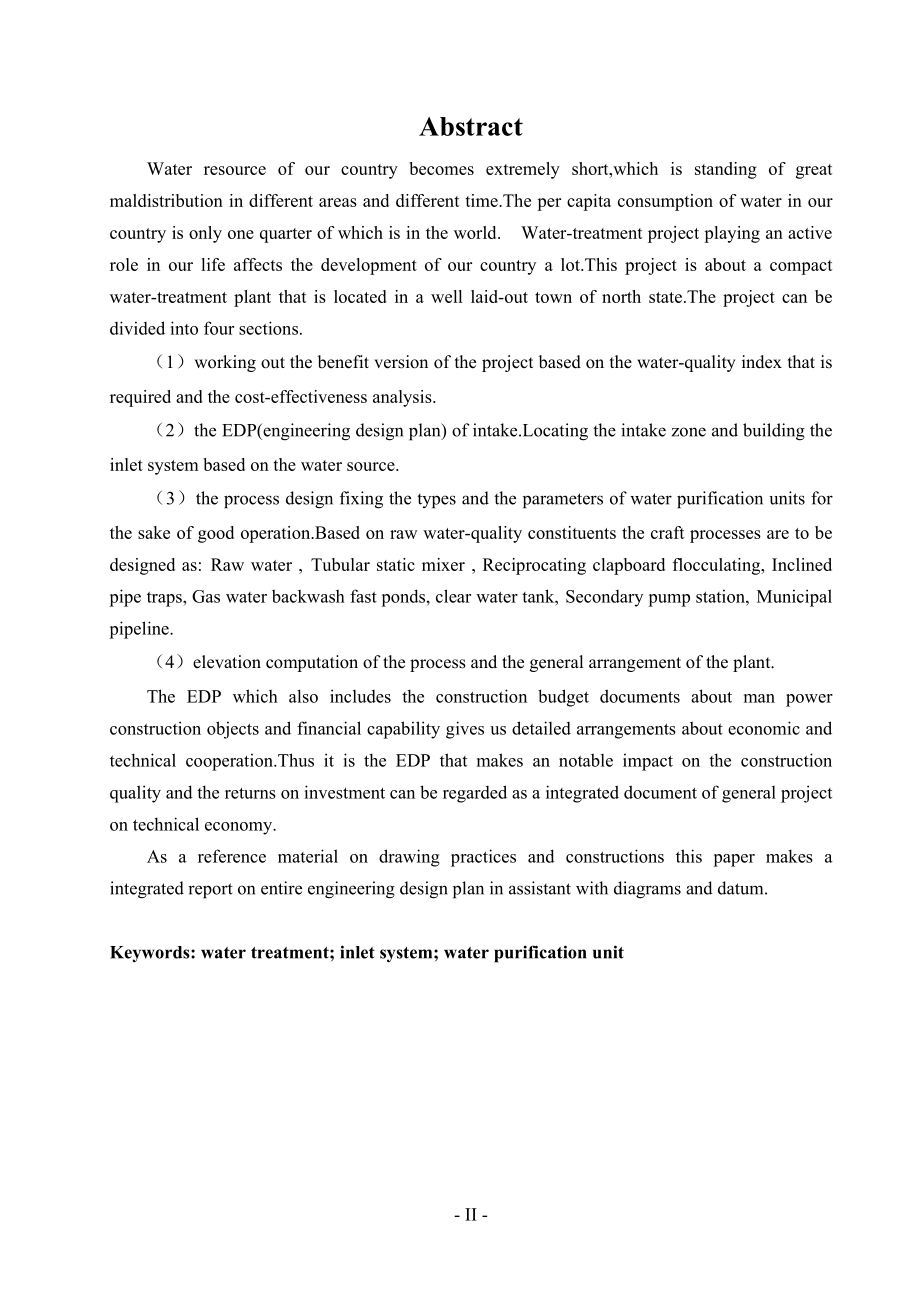

3、t areas and different time.The per capita consumption of water in our country is only one quarter of which is in the world. Water-treatment project playing an active role in our life affects the development of our country a lot.This project is about a compact water-treatment plant that is located in
4、 a well laid-out town of north state.The project can be divided into four sections.（1）working out the benefit version of the project based on the water-quality index that is required and the cost-effectiveness analysis.（2）the EDP(engineering design plan) of intake.Locating the intake zone and buildi
5、ng the inlet system based on the water source.（3）the process design fixing the types and the parameters of water purification units for the sake of good operation.Based on raw water-quality constituents the craft processes are to be designed as: Raw water , Tubular static mixer , Reciprocating clapb
6、oard flocculating, Inclined pipe traps, Gas water backwash fast ponds, clear water tank, Secondary pump station, Municipal pipeline. （4）elevation computation of the process and the general arrangement of the plant.The EDP which also includes the construction budget documents about man power construc
7、tion objects and financial capability gives us detailed arrangements about economic and technical cooperation.Thus it is the EDP that makes an notable impact on the construction quality and the returns on investment can be regarded as a integrated document of general project on technical economy.As

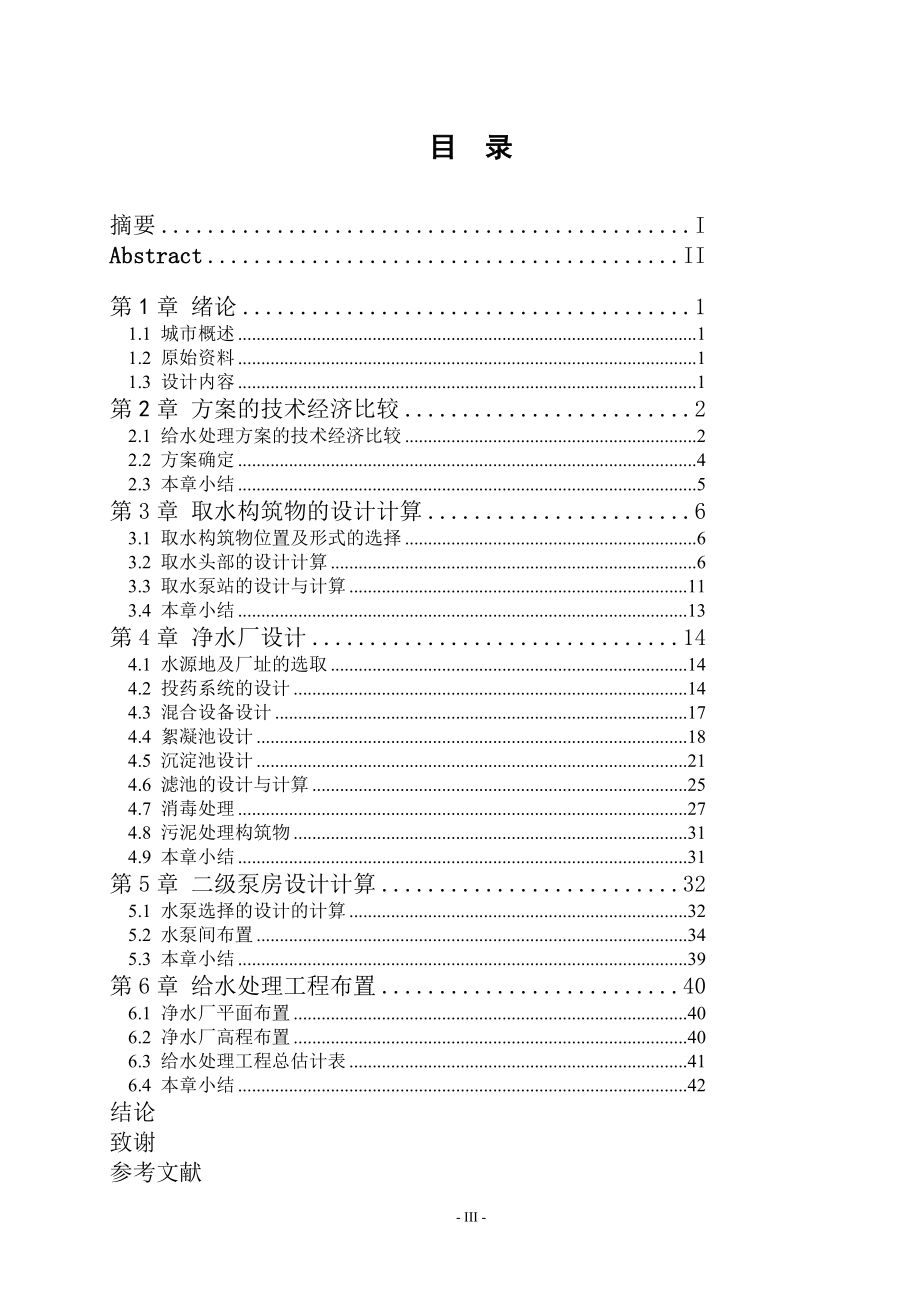

8、a reference material on drawing practices and constructions this paper makes a integrated report on entire engineering design plan in assistant with diagrams and datum.Keywords: water treatment; inlet system; water purification unit不要删除行尾的分节符，此行不会被打印- II -目 录摘要IAbstractII第1章 绪论11.1 城市概述11.2 原始资料11.3
9、 设计内容1第2章 方案的技术经济比较22.1 给水处理方案的技术经济比较22.2 方案确定42.3 本章小结5第3章 取水构筑物的设计计算63.1 取水构筑物位置及形式的选择63.2 取水头部的设计计算63.3 取水泵站的设计与计算113.4 本章小结13第4章 净水厂设计144.1 水源地及厂址的选取144.2 投药系统的设计144.3 混合设备设计174.4 絮凝池设计184.5 沉淀池设计214.6 滤池的设计与计算254.7 消毒处理274.8 污泥处理构筑物314.9 本章小结31第5章 二级泵房设计计算325.1 水泵选择的设计的计算325.2 水泵间布置345.3 本章小结39
10、第6章 给水处理工程布置406.1 净水厂平面布置406.2 净水厂高程布置406.3 给水处理工程总估计表416.4 本章小结42结论致谢参考文献外文资料中文翻译- VI -千万不要删除行尾的分节符，此行不会被打印。在目录上点右键“更新域”，然后“更新整个目录”。打印前，不要忘记把上面“Abstract”这一行后加一空行天津大学仁爱学院2011届本科生毕业设计- 61 -第1章 绪论1.1 城市概述该给水厂位于我国北方地区，冬季最低气温为-35,夏季最高气温34,常年主导风向为西北风，地震裂度为5级。1.2 原始资料原水条件：处理量Q=12000。夏季高浊时浊度为100150，冬季最低浊度3
11、0。出水水质：出厂水浊度1。图纸条件：厂地平整，以室外地坪标高（0.00，）为基础标高。出水通往市政管网，洪水水位以-10.00m计。1.3 设计内容（1）本次设计包括以下内容：给水一次提升泵房的初步设计、混凝沉淀池、滤池及清水池的设计、二次提升泵房的初步设计。（2）给水处理方案的技术经济比较，方案确定。（3）计算说明书的编制。（4）给水处理厂（站）的总体布置。（5）给水处理厂（站）管道布置。（6）给水处理系统的工艺流程及高程计算。（7）主要给水处理构筑物的详图设计。（8）主要设备单体图设计。第2章 方案的技术经济比较2.1 给水处理方案的技术经济比较给水处理方案的技术经济比较包括多方面，通过
12、对比从中选出最佳方案，下表2-1，2-2，2-3，分别从不同方面对各方案进行了比较。表2-1 给水铸铁管开槽埋管经济指标(单位：100延长m)管径第一部分费用(元)主要材料管材每米重量建成区非建成区水泥管长阀门配件埋深1埋深2埋深1埋深2100217072293518775195810.281010.050.4425.0150284802985125160260440.281010.090.6035.3200349943645831836328540.361010.110.6250.7300558435772251427527310.431010.170.8488.54008866491182
13、82688844920.781010.341.411355001217551261541150281185831.031010.471.531916001503091549841435281473321.131010.721.652257001867141922171783281827622.081010.801.773308002247262307562169252220882.401010.881.914159002706992780122618962680872.421011.041.9851010003153613234963064183134192.871011.142.026141
