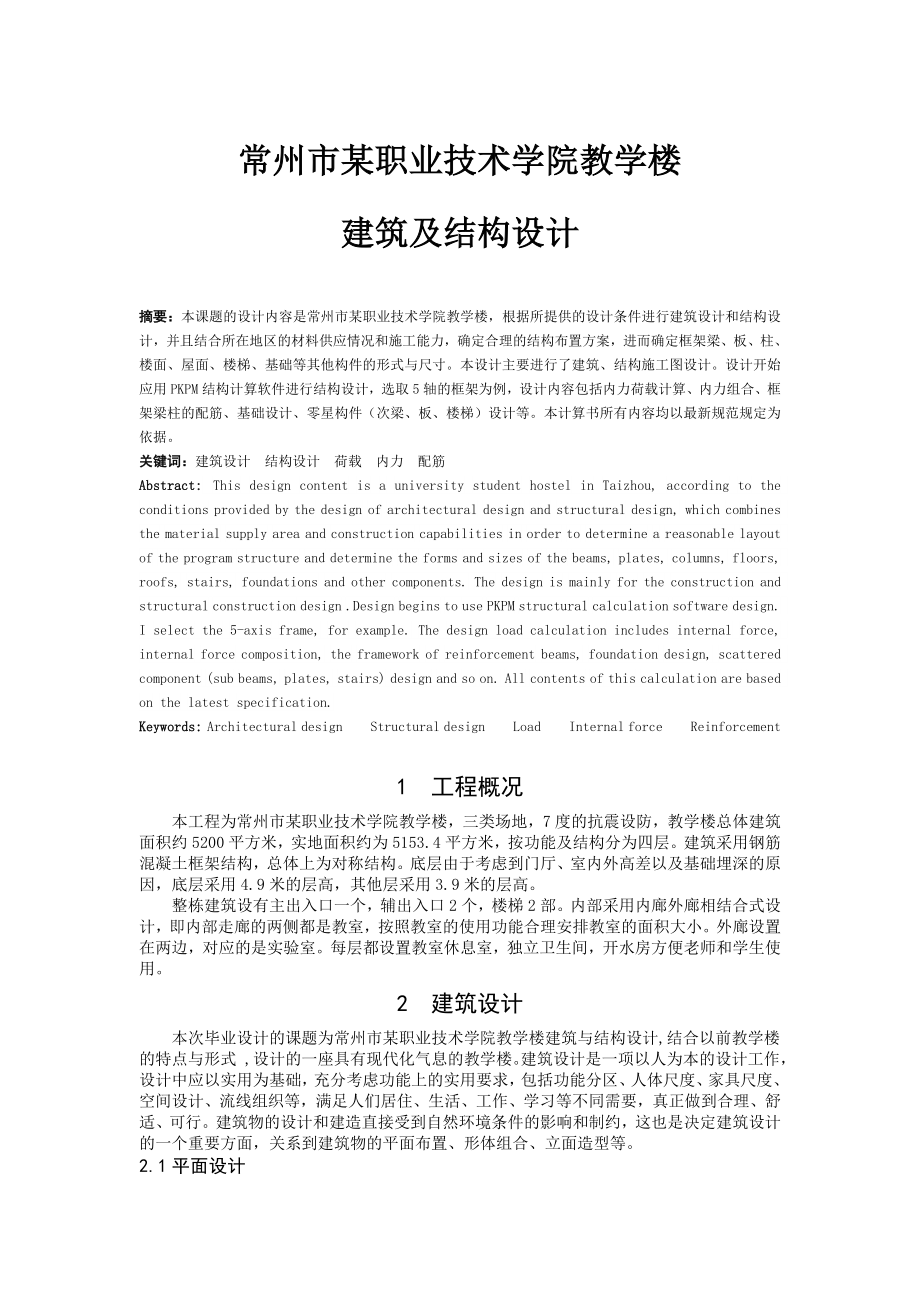

1、常州市某职业技术学院教学楼建筑及结构设计摘要：本课题的设计内容是常州市某职业技术学院教学楼，根据所提供的设计条件进行建筑设计和结构设计，并且结合所在地区的材料供应情况和施工能力，确定合理的结构布置方案，进而确定框架梁、板、柱、楼面、屋面、楼梯、基础等其他构件的形式与尺寸。本设计主要进行了建筑、结构施工图设计。设计开始应用PKPM结构计算软件进行结构设计，选取5轴的框架为例，设计内容包括内力荷载计算、内力组合、框架梁柱的配筋、基础设计、零星构件（次梁、板、楼梯）设计等。本计算书所有内容均以最新规范规定为依据。关键词：建筑设计 结构设计 荷载 内力 配筋Abstract: This design
2、content is a university student hostel in Taizhou, according to the conditions provided by the design of architectural design and structural design, which combines the material supply area and construction capabilities in order to determine a reasonable layout of the program structure and determine
3、the forms and sizes of the beams, plates, columns, floors, roofs, stairs, foundations and other components. The design is mainly for the construction and structural construction design .Design begins to use PKPM structural calculation software design. I select the 5-axis frame, for example. The desi
4、gn load calculation includes internal force, internal force composition, the framework of reinforcement beams, foundation design, scattered component (sub beams, plates, stairs) design and so on. All contents of this calculation are based on the latest specification.Keywords: Architectural design St
5、ructural design Load Internal force Reinforcement1 工程概况本工程为常州市某职业技术学院教学楼，三类场地，7度的抗震设防，教学楼总体建筑面积约5200平方米，实地面积约为5153.4平方米，按功能及结构分为四层。建筑采用钢筋混凝土框架结构，总体上为对称结构。底层由于考虑到门厅、室内外高差以及基础埋深的原因，底层采用4.9米的层高，其他层采用3.9米的层高。整栋建筑设有主出入口一个，辅出入口2个，楼梯2部。内部采用内廊外廊相结合式设计，即内部走廊的两侧都是教室，按照教室的使用功能合理安排教室的面积大小。外廊设置在两边，对应的是实验室。每层都设置教
6、室休息室，独立卫生间，开水房方便老师和学生使用。2 建筑设计本次毕业设计的课题为常州市某职业技术学院教学楼建筑与结构设计,结合以前教学楼的特点与形式 ,设计的一座具有现代化气息的教学楼。建筑设计是一项以人为本的设计工作，设计中应以实用为基础，充分考虑功能上的实用要求，包括功能分区、人体尺度、家具尺度、空间设计、流线组织等，满足人们居住、生活、工作、学习等不同需要，真正做到合理、舒适、可行。建筑物的设计和建造直接受到自然环境条件的影响和制约，这也是决定建筑设计的一个重要方面，关系到建筑物的平面布置、形体组合、立面造型等。2.1平面设计建筑平面设计主要应考虑建筑物所处的环境及其功能要求，同时又要兼

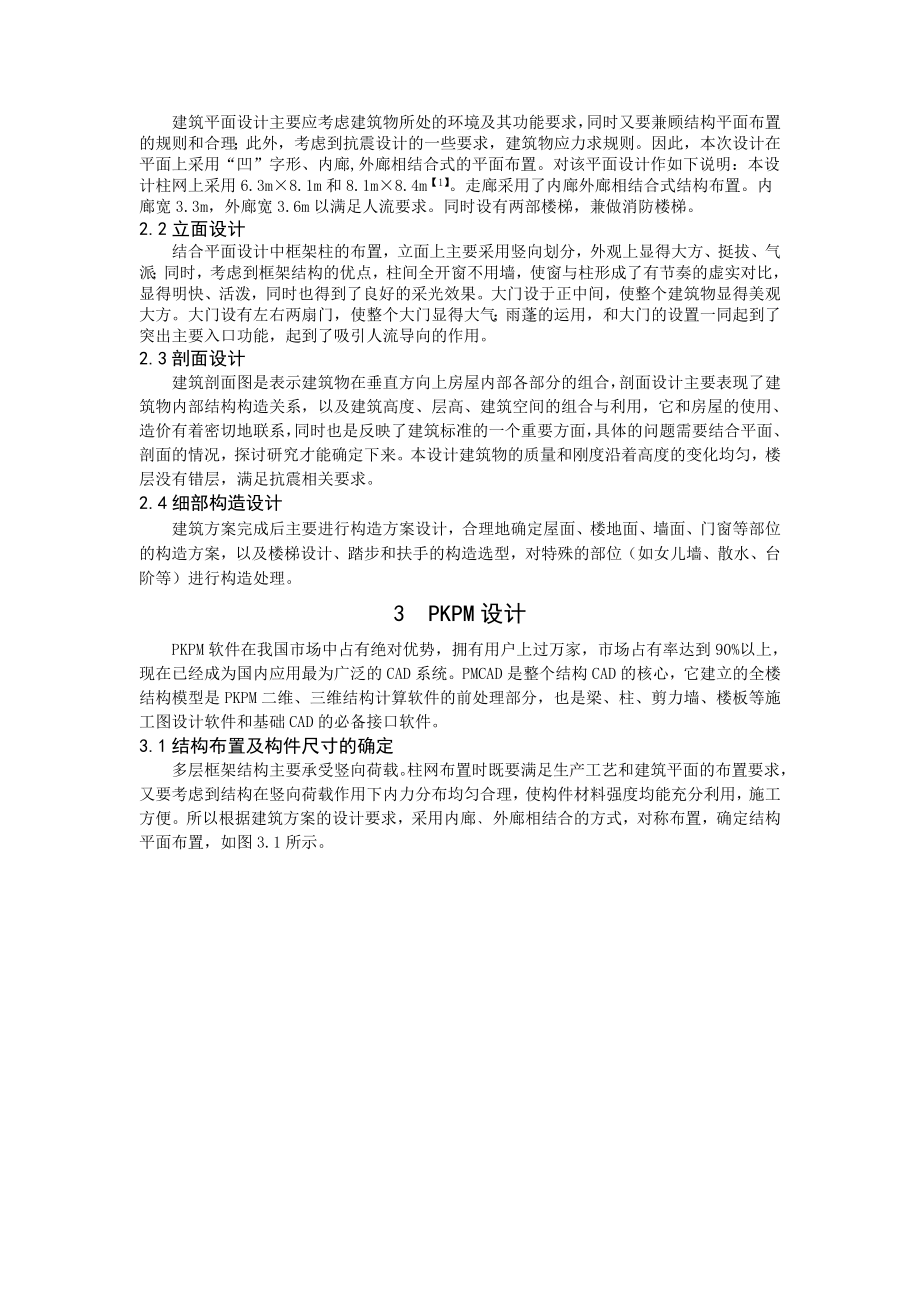

7、顾结构平面布置的规则和合理；此外，考虑到抗震设计的一些要求，建筑物应力求规则。因此，本次设计在平面上采用“凹”字形、内廊,外廊相结合式的平面布置。对该平面设计作如下说明：本设计柱网上采用6.3m8.1m和8.1m8.4m【1】。走廊采用了内廊外廊相结合式结构布置。内廊宽3.3m，外廊宽3.6m以满足人流要求。同时设有两部楼梯，兼做消防楼梯。2.2立面设计结合平面设计中框架柱的布置，立面上主要采用竖向划分，外观上显得大方、挺拔、气派；同时，考虑到框架结构的优点，柱间全开窗不用墙，使窗与柱形成了有节奏的虚实对比，显得明快、活泼，同时也得到了良好的采光效果。大门设于正中间，使整个建筑物显得美观大方。
8、大门设有左右两扇门，使整个大门显得大气；雨蓬的运用，和大门的设置一同起到了突出主要入口功能，起到了吸引人流导向的作用。2.3剖面设计建筑剖面图是表示建筑物在垂直方向上房屋内部各部分的组合，剖面设计主要表现了建筑物内部结构构造关系，以及建筑高度、层高、建筑空间的组合与利用，它和房屋的使用、造价有着密切地联系，同时也是反映了建筑标准的一个重要方面，具体的问题需要结合平面、剖面的情况，探讨研究才能确定下来。本设计建筑物的质量和刚度沿着高度的变化均匀，楼层没有错层，满足抗震相关要求。2.4细部构造设计建筑方案完成后主要进行构造方案设计，合理地确定屋面、楼地面、墙面、门窗等部位的构造方案，以及楼梯设计、
9、踏步和扶手的构造选型，对特殊的部位（如女儿墙、散水、台阶等）进行构造处理。3 PKPM设计PKPM软件在我国市场中占有绝对优势，拥有用户上过万家，市场占有率达到90%以上，现在已经成为国内应用最为广泛的CAD系统。PMCAD是整个结构CAD的核心，它建立的全楼结构模型是PKPM二维、三维结构计算软件的前处理部分，也是梁、柱、剪力墙、楼板等施工图设计软件和基础CAD的必备接口软件。3.1结构布置及构件尺寸的确定多层框架结构主要承受竖向荷载。柱网布置时既要满足生产工艺和建筑平面的布置要求，又要考虑到结构在竖向荷载作用下内力分布均匀合理，使构件材料强度均能充分利用，施工方便。所以根据建筑方案的设计要

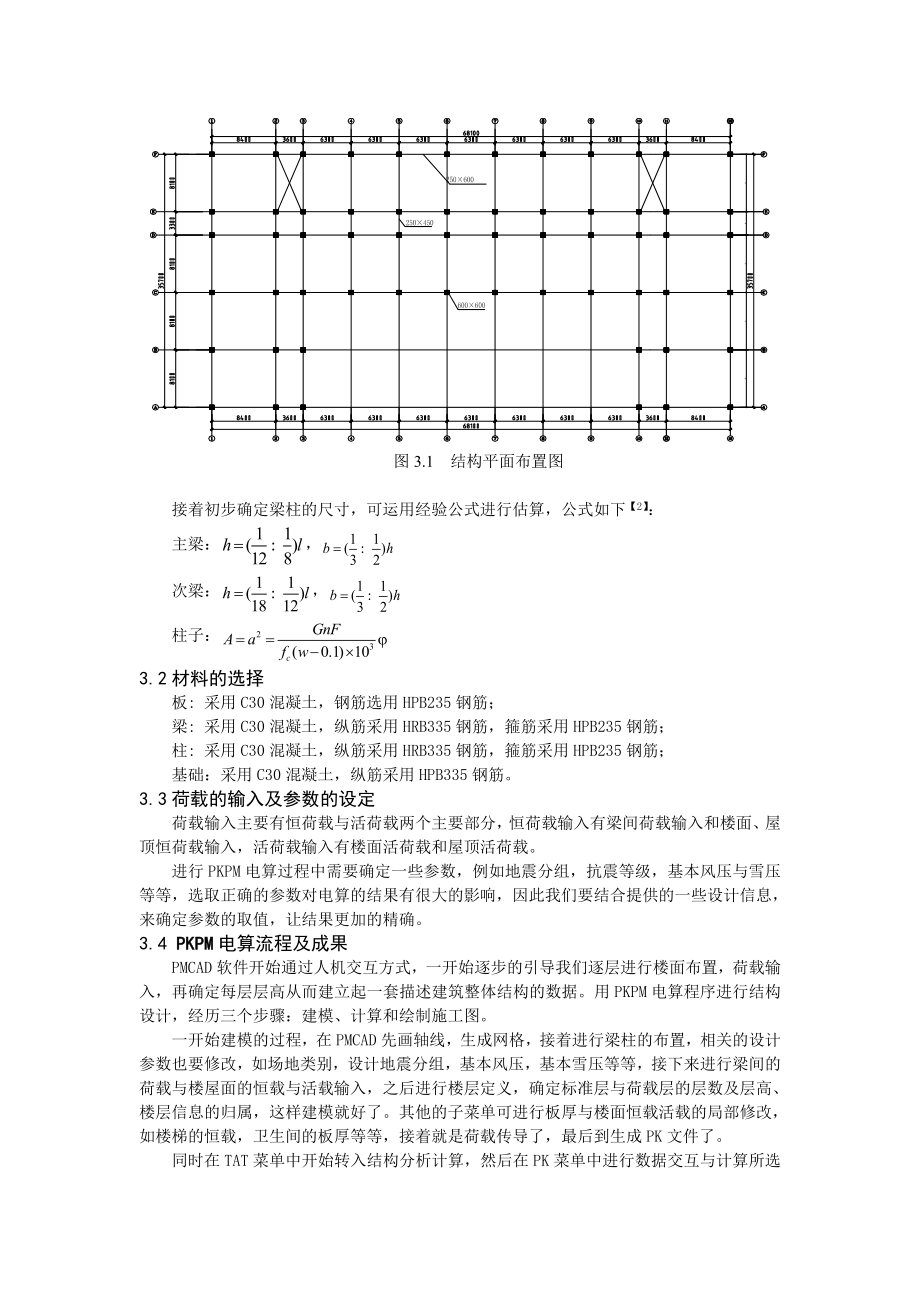

10、求，采用内廊外廊相结合的方式，对称布置，确定结构平面布置，如图3.1所示。图3.1 结构平面布置图接着初步确定梁柱的尺寸，可运用经验公式进行估算，公式如下【2】：主梁：，次梁：，柱子：3.2材料的选择板: 采用C30混凝土，钢筋选用HPB235钢筋；梁: 采用C30混凝土，纵筋采用HRB335钢筋，箍筋采用HPB235钢筋；柱: 采用C30混凝土，纵筋采用HRB335钢筋，箍筋采用HPB235钢筋；基础：采用C30混凝土，纵筋采用HPB335钢筋。3.3荷载的输入及参数的设定荷载输入主要有恒荷载与活荷载两个主要部分，恒荷载输入有梁间荷载输入和楼面、屋顶恒荷载输入，活荷载输入有楼面活荷载和屋顶活
11、荷载。进行PKPM电算过程中需要确定一些参数，例如地震分组，抗震等级，基本风压与雪压等等，选取正确的参数对电算的结果有很大的影响，因此我们要结合提供的一些设计信息，来确定参数的取值，让结果更加的精确。3.4 PKPM电算流程及成果PMCAD软件开始通过人机交互方式，一开始逐步的引导我们逐层进行楼面布置，荷载输入，再确定每层层高从而建立起一套描述建筑整体结构的数据。用PKPM电算程序进行结构设计，经历三个步骤：建模、计算和绘制施工图。一开始建模的过程，在PMCAD先画轴线，生成网格，接着进行梁柱的布置，相关的设计参数也要修改，如场地类别，设计地震分组，基本风压，基本雪压等等，接下来进行梁间的荷载
12、与楼屋面的恒载与活载输入，之后进行楼层定义，确定标准层与荷载层的层数及层高、楼层信息的归属，这样建模就好了。其他的子菜单可进行板厚与楼面恒载活载的局部修改，如楼梯的恒载，卫生间的板厚等等，接着就是荷载传导了，最后到生成PK文件了。同时在TAT菜单中开始转入结构分析计算，然后在PK菜单中进行数据交互与计算所选择的一榀框架，经过计算生成内力图，包括恒载内力图，活载内力图，风载内力图，地震作用内力图等，形成框架，连续梁，板，柱等PK数据，最后就可以生成相关的施工图了。4 框架设计框架结构的受力为空间受力体系，本身属于一种柔性结构，因而在水平荷载作用下，侧向的位移比较大，为了进行简化，取KJ-5进行计
13、算，底层柱高=层高+室内外高差+基础顶面至室外地面高度，初步估计底层柱高为4.9【4】。4.1竖向荷载作用下框架的内力计算在竖向荷载计算中,为了简化计算,根据荷载传递路线最短的原则将横向框架梁上的双向板所承担的荷载以三角形分布荷载或梯形分布荷载传递给框架梁上;计算单元范围内的其余楼面荷载则通过次梁和纵向框架梁以集中力的形式传给横向框架。竖向荷载作用下框架的内力计算，有三种方法：分层法、迭代法、弯矩二次分配法。分层法主要用于框架的结构与荷载沿高度分布比较均匀时，不足之处是计算所得的框架节点处的弯矩之和常常不能平衡；迭代法一般用于计算有侧移与不规则的框架结构，其计算过程比较复杂，容易出错；弯矩二次
14、分配法可用于无侧移、规则的框架，精确度要比分层法高。考虑本次设计的框架的对称性，采用弯矩二次分配法。弯矩二次分配法的计算步骤如下：（1）求出各节点杆件的弯矩分配系数（2）求出梁在竖向荷载作用下的固端弯矩M（3）将节点不平衡弯矩分配传递（4）再一次分配，求出各梁端弯矩4.2风荷载作用下框架的内力计算作用在屋面梁和楼面梁节点处的集中荷载标准值：其中为基本风压，根据所属地区泰州查建筑结构荷载规范可知；风压高度变化系数，地面粗糙度为B类；风荷载体型系数，对于矩形平面，可取值为1.3；为风振系数，因房屋高度小于30m，所以风振系数可取1.0；4.2.1风荷载作用下的位移计算进行风荷载作用下的位移验算满足
