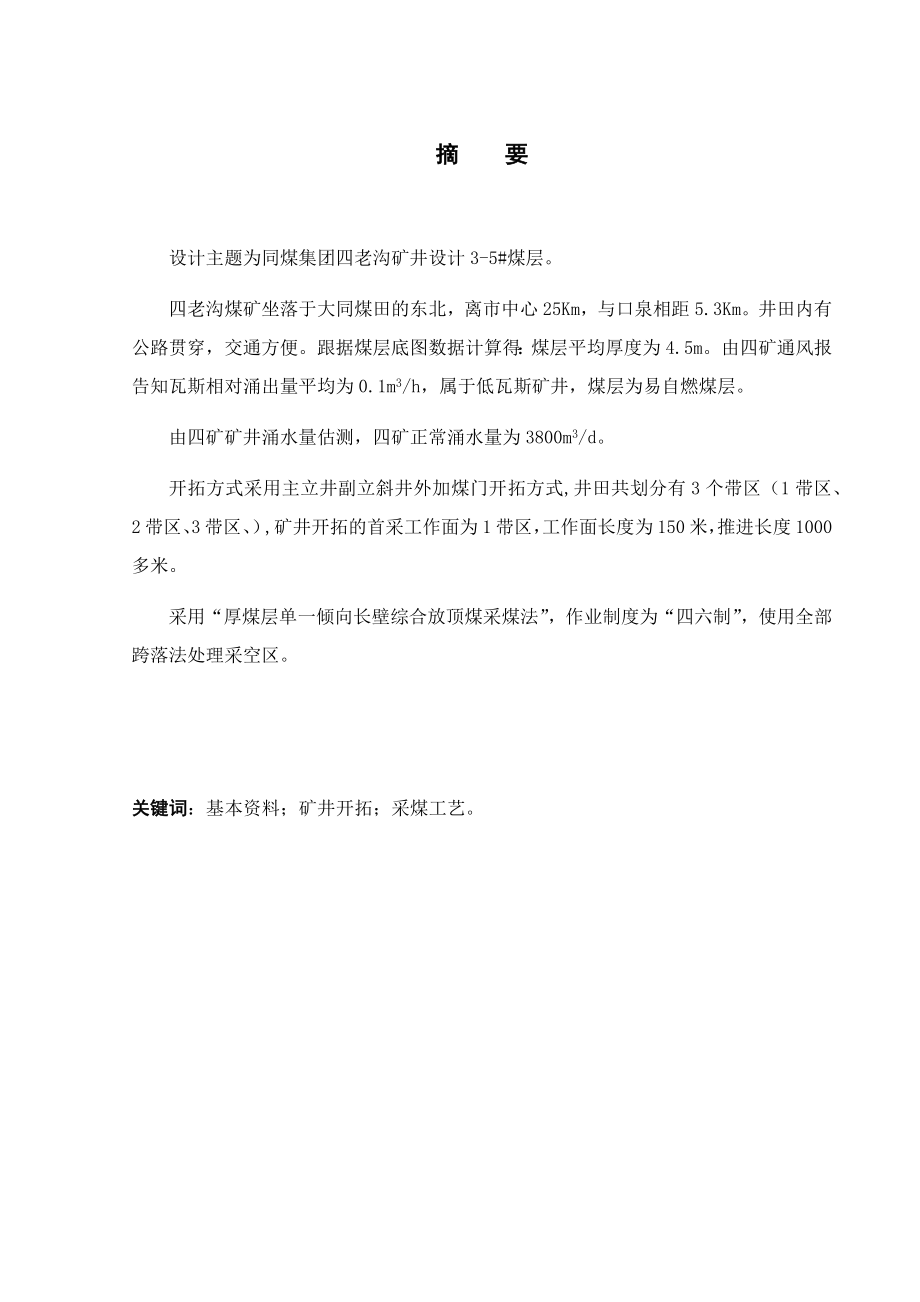

1、摘 要设计主题为同煤集团四老沟矿井设计3-5#煤层。四老沟煤矿坐落于大同煤田的东北，离市中心25Km，与口泉相距5.3Km。井田内有公路贯穿，交通方便。跟据煤层底图数据计算得：煤层平均厚度为4.5m。由四矿通风报告知瓦斯相对涌出量平均为0.1m3/h，属于低瓦斯矿井，煤层为易自燃煤层。由四矿矿井涌水量估测，四矿正常涌水量为3800m3/d。开拓方式采用主立井副立斜井外加煤门开拓方式,井田共划分有3个带区（1带区、2带区、3带区、）,矿井开拓的首采工作面为1带区，工作面长度为150米，推进长度1000多米。采用“厚煤层单一倾向长壁综合放顶煤采煤法”，作业制度为“四六制”，使用全部跨落法处理采空区

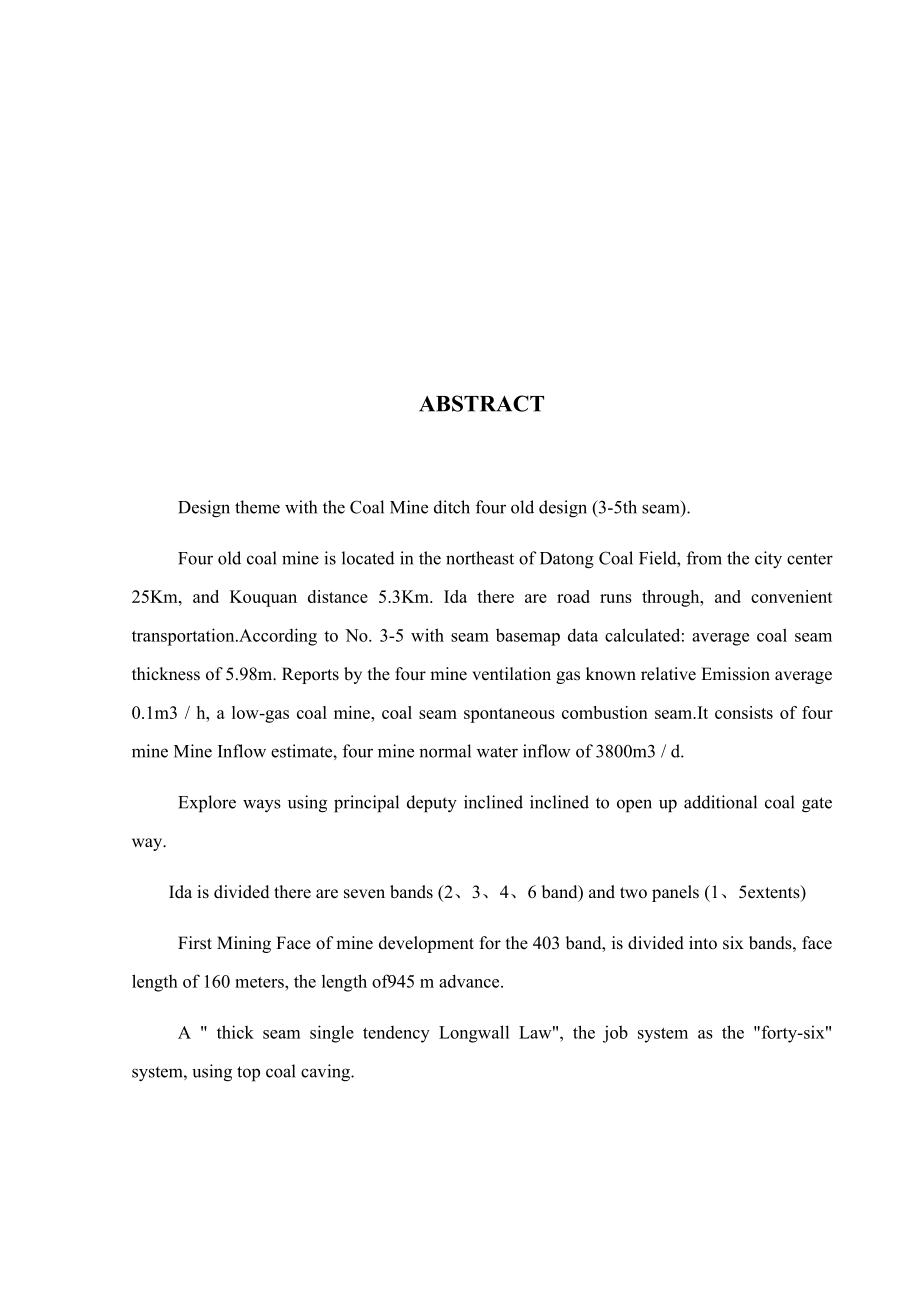

2、。关键词：基本资料；矿井开拓；采煤工艺。ABSTRACT Design theme with the Coal Mine ditch four old design (3-5th seam). Four old coal mine is located in the northeast of Datong Coal Field, from the city center 25Km, and Kouquan distance 5.3Km. Ida there are road runs through, and convenient transportation.According to No.
3、 3-5 with seam basemap data calculated: average coal seam thickness of 5.98m. Reports by the four mine ventilation gas known relative Emission average 0.1m3 / h, a low-gas coal mine, coal seam spontaneous combustion seam.It consists of four mine Mine Inflow estimate, four mine normal water inflow of
4、 3800m3 / d. Explore ways using principal deputy inclined inclined to open up additional coal gate way.Ida is divided there are seven bands (2、3、4、6 band) and two panels (1、5extents) First Mining Face of mine development for the 403 band, is divided into six bands, face length of 160 meters, the len

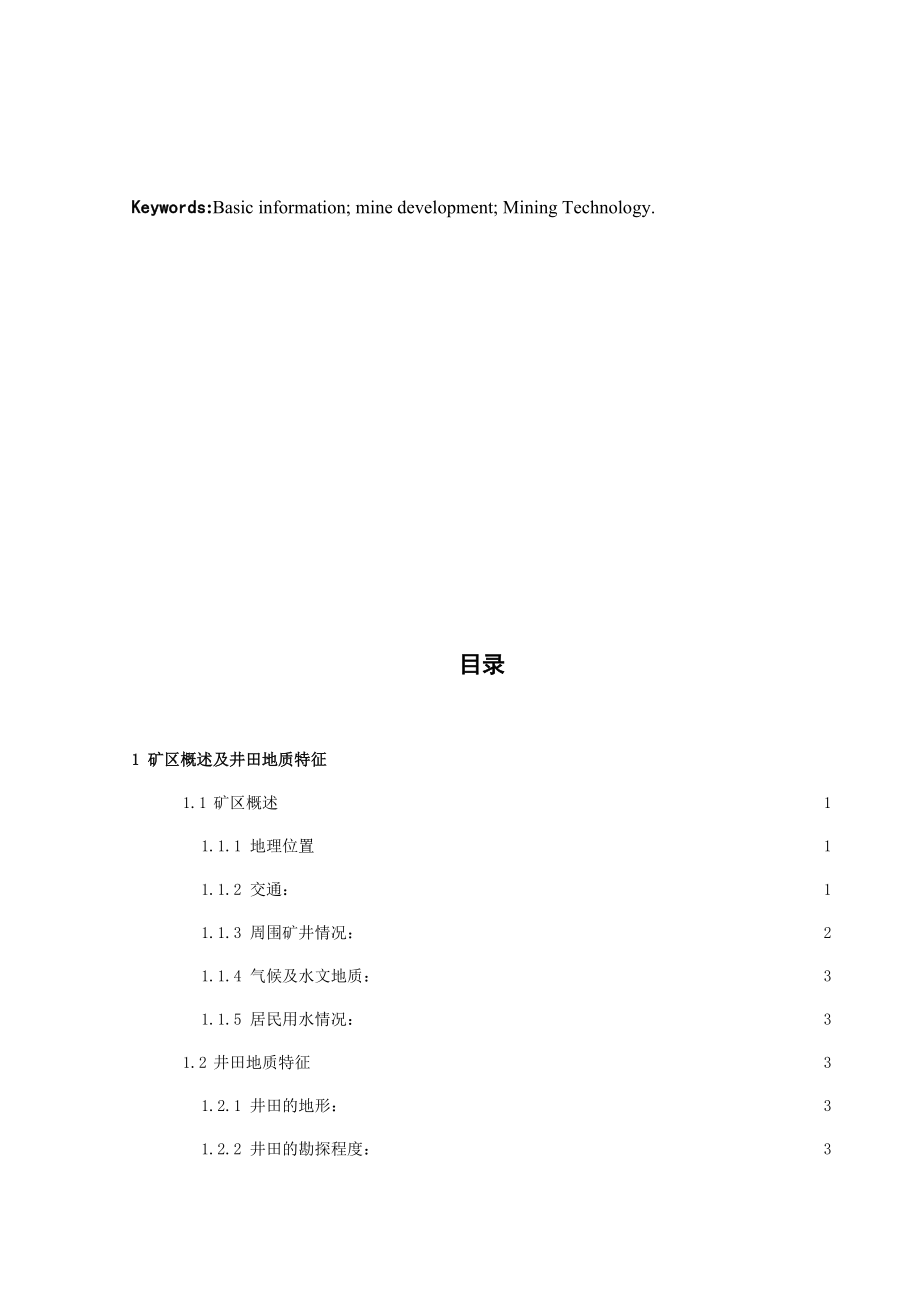

5、gth of945 m advance. A thick seam single tendency Longwall Law, the job system as the forty-six system, using top coal caving.Keywords:Basic information; mine development; Mining Technology.目录1 矿区概述及井田地质特征1.1 矿区概述11.1.1 地理位置11.1.2 交通：11.1.3 周围矿井情况：21.1.4 气候及水文地质：31.1.5 居民用水情况：31.2 井田地质特征31.2.1 井田的地形
6、：31.2.2 井田的勘探程度：31.2.3 井田煤系地层概述：31.2.4 井田地质构造51.2.5 井田水文地质61.3 煤层特征71.3.1 煤层特征：71.3.2 煤层的围岩性质：71.3.3 煤的特征：71.3.4其它开采技术条件82.矿井开拓92.1井田境界及储量92.1.1井田境界92.1.2储量92.1.3矿井可采储量102.2矿井设计生产能力及服务年限132.2.1矿井设计生产能力计算132.2.2矿井及水平服务年限的计算142.2.3同时生产的水平数目的确定142.3井田开拓142.3.1井筒和井底车场162.3.2断面的确定183大巷运输及设备的选择213.1井下运输21
7、3.2大巷运输及设备选择213.2.1大巷运输方式的选择213.2.2辅助运输方式的选择224采（带）区或带区巷道布置及装备264.1采（带）区或带区巷道布置及生产系统264.1.1首采区尺寸及巷道布置274.1.2带区运煤、辅助运输、通风及排水系统274.2巷道掘进284.2.1巷道断面和支护形式284.2.2掘进工作面个数及装备284.3采区或带区运输设备284.4设备285采煤方法295.1采煤工艺方式295.1.1采煤方法选择295.1.2工作面长度的确定295.2采煤工艺295.2.1作业形式305.2.2工作面支护选型及顶板管理305.3回采巷道布置方式305.4回采巷道布置尺寸3
8、05.4.1皮带运输巷、轨道运料巷的超前支护305.5巷道掘进工艺方式及装备315.5.1巷道掘进工艺方式315.5.2设备315.6工作面顶板管理315.6.1正常工作时期顶板管理325.6.2各工序之间的平行作业安全距离325.7其他系统325.7.1通风系统325.7.2防治瓦斯325.7.3综合防尘系统325.7.4防治煤层自燃发火措施335.7.5供水、排水335.7.6供电系统335.7.7通讯系统345.7.8照明系统346 矿井通风及安全技术356.1概况356.1.1瓦斯、煤尘、煤的自燃性及低温356.2矿井通风系统选择356.2.1通风方式和通风系统366.2.2风井数目、
9、位置、服务范围366.2.3掘进通风及硐室通风366.2.4风机房供电386.2.5预防瓦斯爆炸的措施386.2.6预防井下火灾的措施386.2.7预防井下水灾措施386.3矿压显现控制措施386.3.1矿井安全出口386.3.2矿井安全出口396.3.3自救器及安全仪表的配备396.3.4矿山救护396.4安全技术措施附则396.4.1一般规定396.4.2顶板396.4.3防治水406.4.4爆破406.4.5运输416.4.6机电416.4.7其它426.5灾害应急措施及避灾路线427 设计矿井基本技术经济指标表438建井工期448.1建井工期448.1.1施工准备的内容与进度448.1
10、.2矿井的移交标448.1.3三类工程施工组织的基本原则448.1.4加快建井速度的措施及建议448.2产量递增计划45参考文献46致谢471 矿区概述及井田地质特征1.1矿区概述1.1.1地理位置大同煤业股份有限公司四老沟矿井田位于大同市西南25公里，其地理坐标位于东径 11256001130332，北纬 39564340 0153。井田北部相邻同家梁井田，东北部相邻白洞井田，西北部相邻马脊粱井田及燕子山井田，南部相邻雁崖井田，西南部相邻杏儿沟井田，东南部相邻马口井田。东南部以大同组底部煤层露头线为界。1.1.2 交通：从大同市沿京包线至北京全长382km，至包头450km，沿北同蒲线至太原
11、355km，沿大秦线至秦皇岛630km。井田东侧有大同至太原208国道及大同至运城高速公路。井田内沿口泉河有大同市至王村公路，有沿胡家湾沟、麻皮泊沟经盘道村去往鹅毛口乡的简易公路，可通往大同市、太原市、河北省、内蒙古等地。附近新型现代化大同机场正在建设中。此外，井田内各条沟中均有向外运输煤炭的简易公路。井田境内居民居住分布较散，且随棚户区改造完成迁徙搬。本井田铁路、公路交通便利。四老沟矿井紧邻火车铁路，以及公路，交通线路发达。井田东北侧有京包铁路线、大秦线，东侧有北同蒲线均交汇于大同市铁路枢纽，并与口泉沟、云岗沟两条铁路支线相连，通往同煤集团公司各生产矿。井田内有口泉沟铁路支线。从大同市沿京包
12、线至北京全长382km，至包头450km，沿北同蒲线至太原355km，沿大秦线至秦皇岛630km。井田东侧有大同至太原208国道及大同至运城高速公路。井田内沿口泉河有大同市至王村公路，有麻皮泊沟经盘道村去往鹅毛口乡的简易公路，鹅毛口乡怀仁公路与大同至太原的主干公路相交，可通往大同市、太原市、河北省、内蒙古等地，且随棚户区改造完成迁徙搬。本井田铁路、公路交通便利。四老沟矿交通位置如图1.1 电源状况大同地区附近现有五座火力发电厂，总装机容量为380万kW，其中大同一电厂装机容量为13万kW，大同二电厂装机容量为120万kW，神头一电厂装机容量为137万kW，神头二电厂装机容量为100万kW，大同
13、热电厂装机容量为10万kW，其中大同二电厂、神头一电厂、神头二电厂均与华北电网相连，经超高压输电线路送往京、津、唐地区。图1-1 矿区交通位置1.1.3 周围矿井情况：本井田邻近的矿井有煤矿集团公司雁崖矿、燕子山矿、同家梁矿。其中雁崖矿,同家梁矿、马脊梁矿及燕子山矿仍在生产。白洞矿现已破产，改制成白洞煤矿有限责任公司。99年矿井把部分煤层的一部分储量划归一些小窑开采，除此之外并无其他工业。矿井范围内耕田稀少，当地居民多为职工家属。矿井建设生产所用材料及供水、供电均由集团公司统一供给。1.1.4 气候及水文地质：四矿位于口泉河北部。平常的时候大部分水供给来源为其他矿井的废水。四老沟矿位于口泉河的
14、中上游，河谷最窄处如桥东铁路下为40M.本区年降水量为312.9左右，最高温度35天气干燥少雨典型的干旱大陆性气候。结冻从11月份到第二年3月份，冻土深度为50，主导风向为西矿井地处两河分界。南部银塘沟，干涸，尽在雨季时洪水流经，为季节性沟谷。根据观测，0.250.28 M3/S为口泉河的流量.暴雨后最大流量，该河过去有泉水补给，随着沿途个煤层的开采，现泉水都已枯竭。1.1.5 居民用水情况：居民用水由矿务局供，供水来源水质良好。井下水质较差，可作为生产用水，又可作为工人洗浴用水。某自流井日出水量1500立方米左右，作为生产用水。目前该矿日缺水量10002000 M3。1.2 井田地质特征1.
15、2.1 井田的地形：煤层地势从东南到西北逐渐下降，根据地质为丘陵山区地形。在丘陵山区内绿色植物分布稀疏，土地沙漠化严重。1.2.2 井田的勘探程度：井田内总计勘探96个钻孔，可认定为全部探明求高级储量。井田的规划多次调整范围逐渐定型。因此在各勘探区的网度差不多。1.2.3 井田煤系地层概述：大同煤田区域地层由以下构成：（1）太古界集宁群由青灰、浅灰、肉红、灰黑色花岗片麻岩、辉石浅粒岩、黑云辉石斜长片麻岩等组成，出露于井田东部南缘的七峰山一带。（2）寒武系据玉龙洞实测剖面资料，总厚度为466m,分上、中二个统。1）凤山组上统上部：厚83m，由灰黄、紫红色生物碎屑灰岩、泥质条带灰岩、竹叶状灰岩、白云质灰岩
