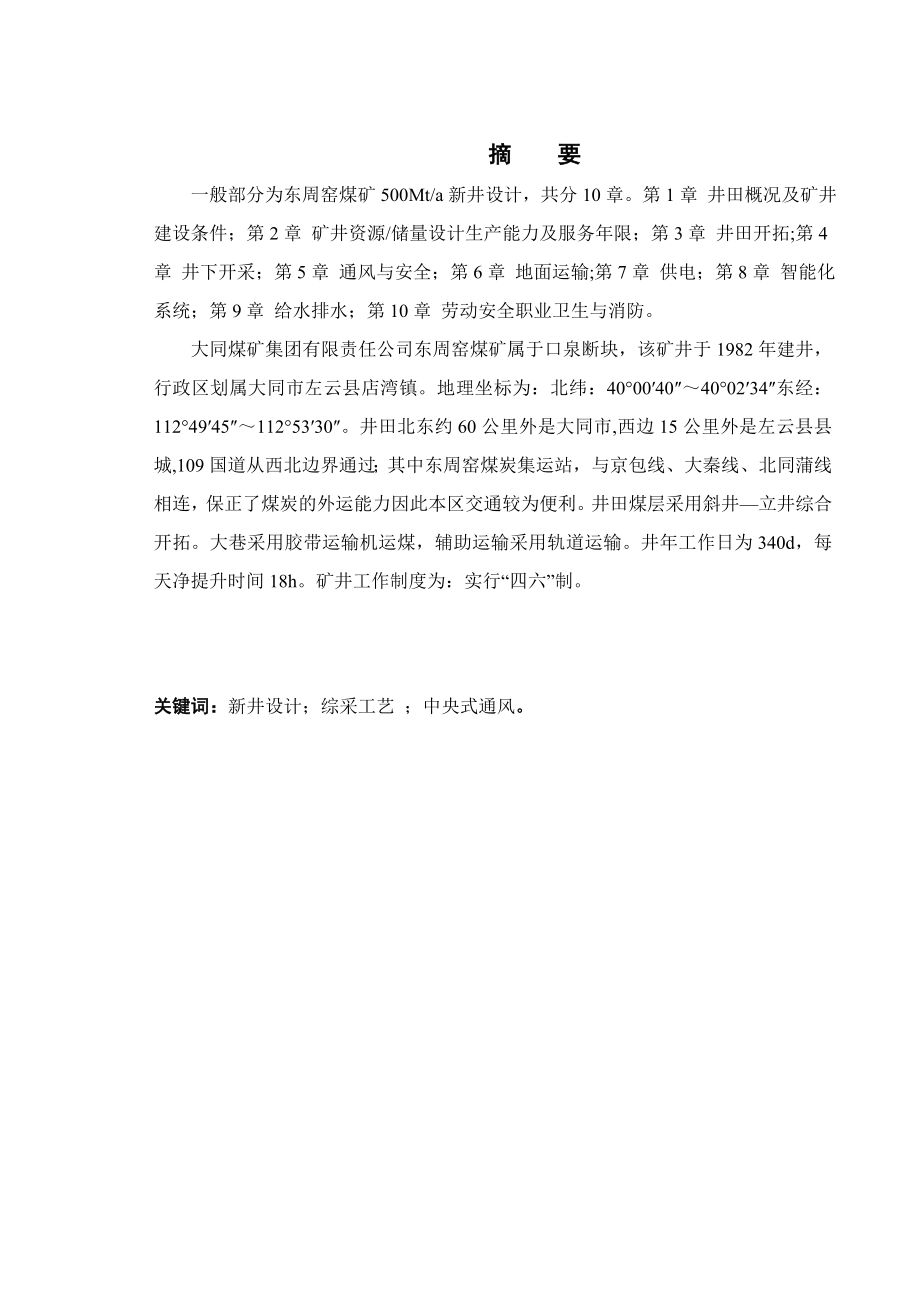

1、摘 要一般部分为东周窑煤矿500Mt/a新井设计，共分10章。第1章 井田概况及矿井建设条件；第2章 矿井资源/储量设计生产能力及服务年限；第3章 井田开拓;第4章 井下开采；第5章 通风与安全；第6章 地面运输;第7章 供电；第8章 智能化系统；第9章 给水排水；第10章 劳动安全职业卫生与消防。 大同煤矿集团有限责任公司东周窑煤矿属于口泉断块，该矿井于1982年建井，行政区划属大同市左云县店湾镇。地理坐标为：北纬：400040400234东经：11249451125330。井田北东约60公里外是大同市,西边15公里外是左云县县城,109国道从西北边界通过；其中东周窑煤炭集运站，与京包线、大

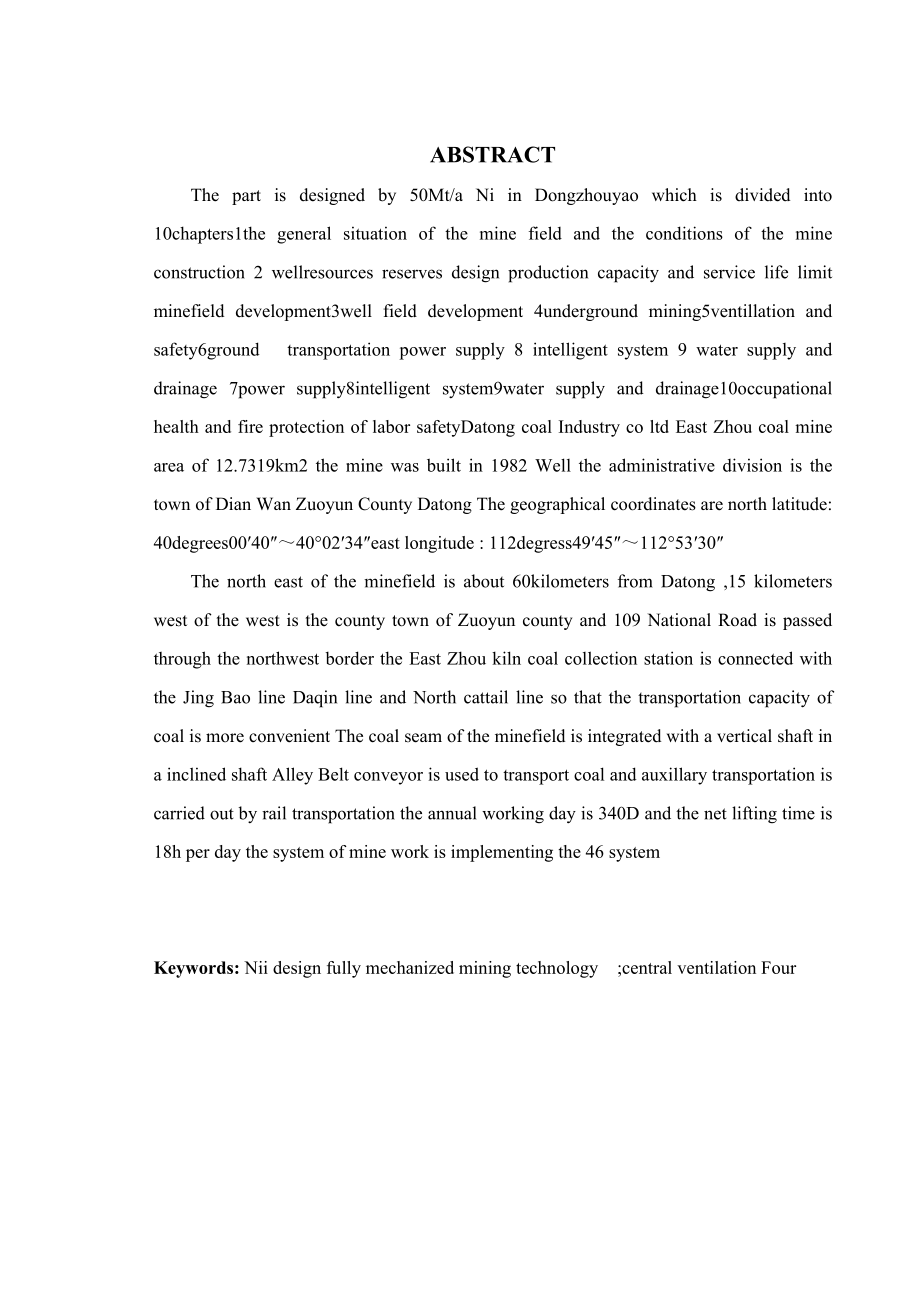

2、秦线、北同蒲线相连，保正了煤炭的外运能力因此本区交通较为便利。井田煤层采用斜井立井综合开拓。大巷采用胶带运输机运煤，辅助运输采用轨道运输。井年工作日为340d，每天净提升时间18h。矿井工作制度为：实行“四六”制。关键词：新井设计；综采工艺 ；中央式通风。ABSTRACTThe part is designed by 50Mt/a Ni in Dongzhouyao which is divided into 10chapters1the general situation of the mine field and the conditions of the mine constructio
3、n 2 wellresources reserves design production capacity and service life limit minefield development3well field development 4underground mining5ventillation and safety6ground transportation power supply 8 intelligent system 9 water supply and drainage 7power supply8intelligent system9water supply and
4、drainage10occupational health and fire protection of labor safetyDatong coal Industry co ltd East Zhou coal mine area of 12.7319km2 the mine was built in 1982 Well the administrative division is the town of Dian Wan Zuoyun County Datong The geographical coordinates are north latitude: 40degrees00404
5、00234east longitude : 112degress49451125330The north east of the minefield is about 60kilometers from Datong ,15 kilometers west of the west is the county town of Zuoyun county and 109 National Road is passed through the northwest border the East Zhou kiln coal collection station is connected with t
6、he Jing Bao line Daqin line and North cattail line so that the transportation capacity of coal is more convenient The coal seam of the minefield is integrated with a vertical shaft in a inclined shaft Alley Belt conveyor is used to transport coal and auxillary transportation is carried out by rail t

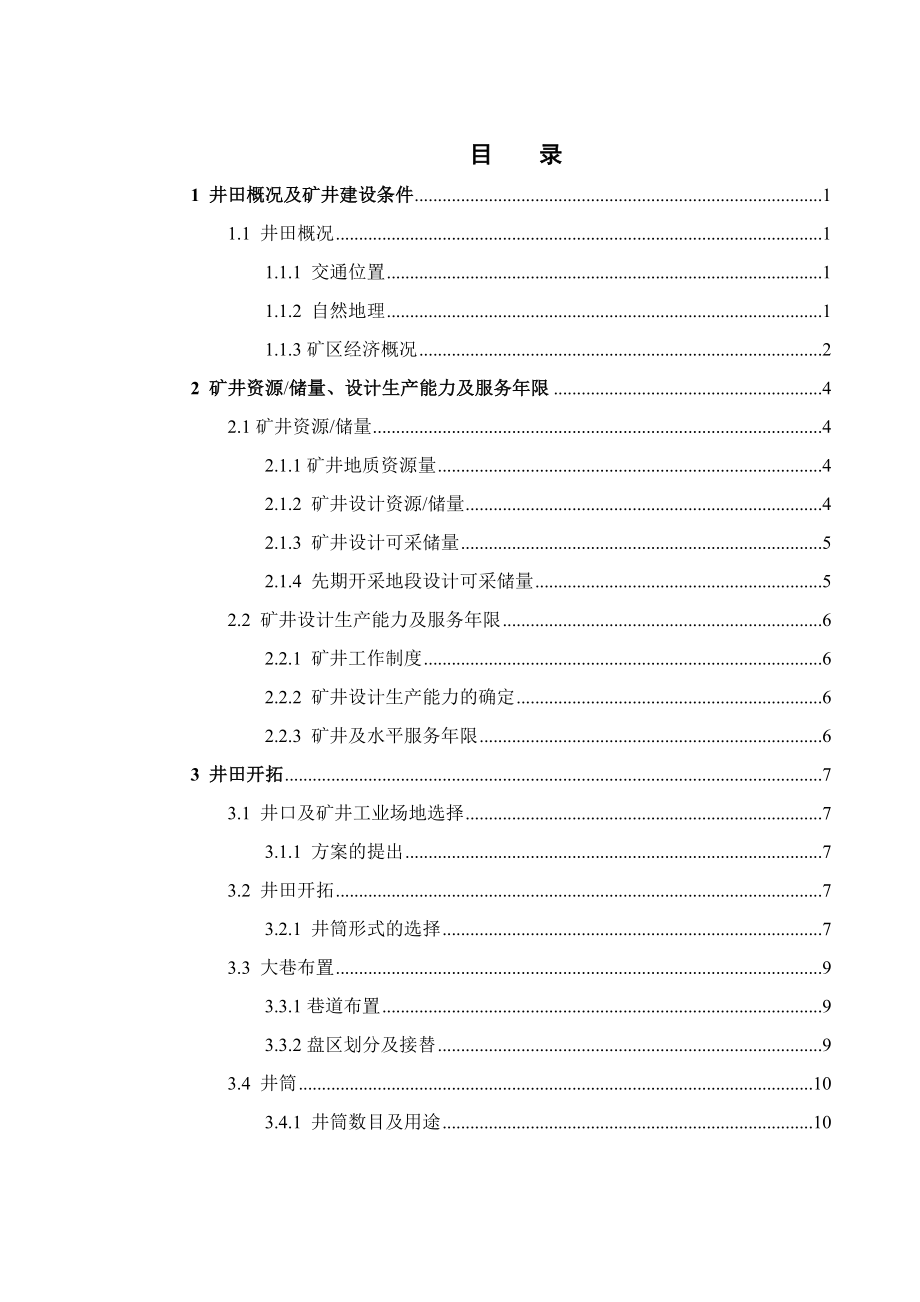

7、ransportation the annual working day is 340D and the net lifting time is 18h per day the system of mine work is implementing the 46 systemKeywords: Nii design fully mechanized mining technology ;central ventilation Four目 录1 井田概况及矿井建设条件11.1 井田概况11.1.1 交通位置11.1.2 自然地理11.1.3矿区经济概况22 矿井资源/储量、设计生产能力及服务年限
8、42.1矿井资源/储量42.1.1矿井地质资源量42.1.2 矿井设计资源/储量42.1.3 矿井设计可采储量52.1.4 先期开采地段设计可采储量52.2 矿井设计生产能力及服务年限62.2.1 矿井工作制度62.2.2 矿井设计生产能力的确定62.2.3 矿井及水平服务年限63 井田开拓73.1 井口及矿井工业场地选择73.1.1 方案的提出73.2 井田开拓73.2.1 井筒形式的选择73.3 大巷布置93.3.1巷道布置93.3.2盘区划分及接替93.4 井筒103.4.1 井筒数目及用途104 井下开采114.1 盘区布置114.1.1 盘区巷道布置114.1.2 采煤工作面布置11
9、4.1.3采区煤炭运输、辅助运输、通风及排水系统114.2 采煤方法及工艺124.2.1 采煤方法选择124.2.2 采煤工艺选择124.2.3 回采工作面主要设备134.2.4 采煤工作面年推进度205 通风与安全215.1 瓦斯资源分析和瓦斯涌出量计算215.1.1 煤层瓦斯215.1.2煤尘爆炸性215.2 矿井通风215.2.1 矿井通风方式及矿井通风系统215.2.2 风量分配225.2.3通风网路解算235.2.4 通风设施、防止漏风和降低风阻的措施245.2.5 矿井供水施救系统255.2.6矿井通讯联络系统255.3 矸石系统265.4 辅助设施265.4.1 矿井修理车间26
10、5.4.2 综采液压设备检修车间275.4.3 胶轮车维保车间275.4.4 综采设备中转库275.4.5 煤样室、化验室276 地面运输286.1东周窑煤炭集运站铁路专用线既有现状286.1.1技术标准现状286.1.2东周窑煤炭集运站铁路专用线既有现状287 供 电307.1 供电电源307.2 电力负荷317.3井下供配电318 智能化系统329 给水排水339.1 给水339.1.1 给水的范围339.1.2 用水量339.1.3 供水水源349.1.4 生活用水供水系统349.1.5生产、消防供水系统359.1.6 生活污水回用系统369.2 排水369.2.1 矿井排水量369.2
11、.2 污水处理379.2.3井下水处理站379.2.4 生活污水处理3810 劳动安全职业卫生与消防4010.1 概述4010.1.1 设计依据与标准4010.1.2 本工程设计任务及范围4010.1.3 工程性质4110.1.4 井下生产工艺、成品、设备及主要危害4110.2 建筑物及场地布置4110.2.1 主要危险因素及防范措施4110.3 职业危害因素分析4210.3.1 有毒有害气体4210.3.2 粉尘4210.3.3 噪音和振动4210.3.4 电火花、电器设备漏电、设备误操作4210.3.5 雷电袭击4210.3.6矿井火灾4310.3.7 矿井水灾4310.3.8 顶底板43
12、10.3.9 爆破事故4310.3.10 地表塌陷4310.4 主要防范措施4310.4.1 矿井灾害防治及矿井救护4310.4.2 生产作业及劳动卫生保障措施4410.4.3 改善繁重体力劳动及职工保健4510.5 机构设置及人员配置4610.6存在问题与建议46参考文献47致 谢491 井田概况及矿井建设条件1.1 井田概况1.1.1 交通位置井田北东约60公里外是大同市,西边15公里外是左云县县城,109国道从西北边界通过；其中东周窑煤炭集运站，与京包线、大秦线、北同蒲线相连，保正了煤炭的外运能力；井田内各乡村、各煤矿之间有便捷的交通，十分方便。1.1.2 自然地理东周窑煤矿是大同煤矿集
13、团下属单位地煤公司生产矿井之一，井田面积12.7319km2，该矿井于1982年建井，批采3、7、10-1、10-2、11-1、11-2、12、13号煤层，行政区划属大同市左云县店湾镇。地理坐标为：北纬：400040400234东经：11249451125330井田内可采煤层有10-1、11-1、11-2、12、13号煤层，除13号煤层部分采空，其它煤层均已采空，截止2011年底剩余可采储量为240万吨。1.地形地貌及河流东周窑煤矿位于晋西北大同市南郊区左云县店湾镇，地处山西向内蒙古过渡的高原地带，是典型的黄土丘陵地貌，地形起伏明显。地势南高北低，海拔标高约为13501500米之间，最低海拔标
14、高1219.2米，最高海拔标高1607.9米，最大相对高差388.7米。该井田是闻名于全国的口泉大块,主采煤层是中生界侏罗系煤层，煤层上部主要为第四系黄土层，零星的白垩系在冲沟中也曾出现。井田内含有十里河的上游段，由西南流向东北方向。十里河往东北流入御河，最终汇入桑干河。2.气象该地区属半干旱大陆性季风气候，风沙大，气候干是主要特征。全年气温较低，年平均气温为5.1，一月均温零下14，7月均温17-25，年温差与日温差大，历史最高温度为39.9，最低温度为35，一般日温差约20。年降水量多集中在7、8、9三个月，约占全年降水量的6070，分配不均匀，年最大降水量为628.3mm，年最小降水量为259.3mm，年平均蒸发量为1847.8mm。历年冻土月份为11月至第二年4月份，冻土深度为1.61m。3.地震地震基本烈度属度区，地震动峰值加速度为0.15g。区内地震情况见表1-1。1.1.3矿区经济概况大同煤矿集团有限责任公司位于山西省大同市矿区，本部有大小矿井20余座，本井田地处大同市左云县，属于口泉大块，煤炭资源储量丰富，发热量高，灰分低，是我国动力煤生产基地，经济相对繁荣。图1-1 交通位置表1-1 近井田地区地震情况统计（Ml3.0级）序地震日期地震地点震中位置震级（Ml）震源深度（km）备注北纬东经11022.4怀仁大同390711301
