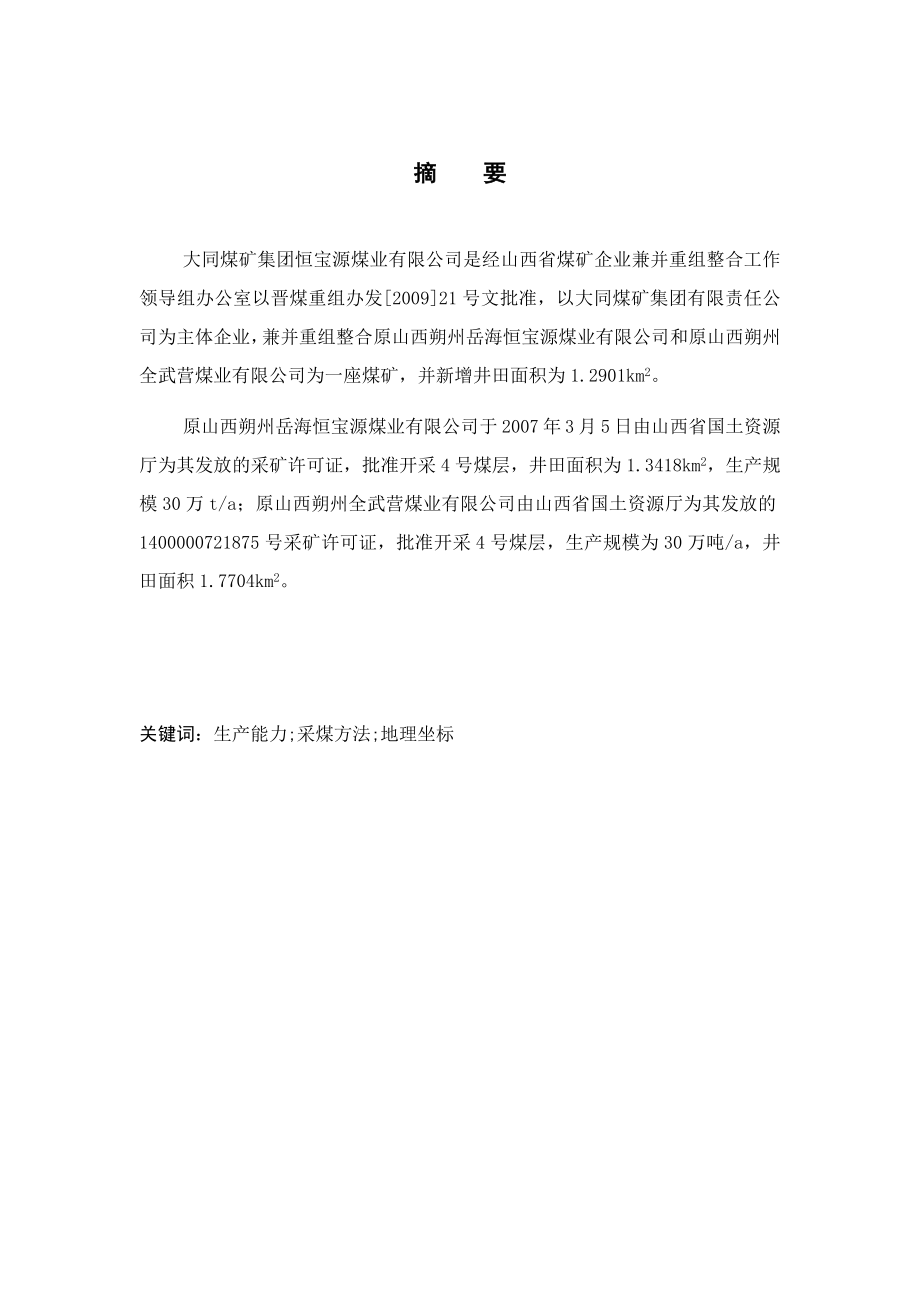

1、摘 要大同煤矿集团恒宝源煤业有限公司是经山西省煤矿企业兼并重组整合工作领导组办公室以晋煤重组办发200921号文批准，以大同煤矿集团有限责任公司为主体企业，兼并重组整合原山西朔州岳海恒宝源煤业有限公司和原山西朔州全武营煤业有限公司为一座煤矿，并新增井田面积为1.2901km2。原山西朔州岳海恒宝源煤业有限公司于2007年3月5日由山西省国土资源厅为其发放的采矿许可证，批准开采4号煤层，井田面积为1.3418km2，生产规模30万t/a；原山西朔州全武营煤业有限公司由山西省国土资源厅为其发放的1400000721875号采矿许可证，批准开采4号煤层，生产规模为30万吨/a，井田面积1.7704k

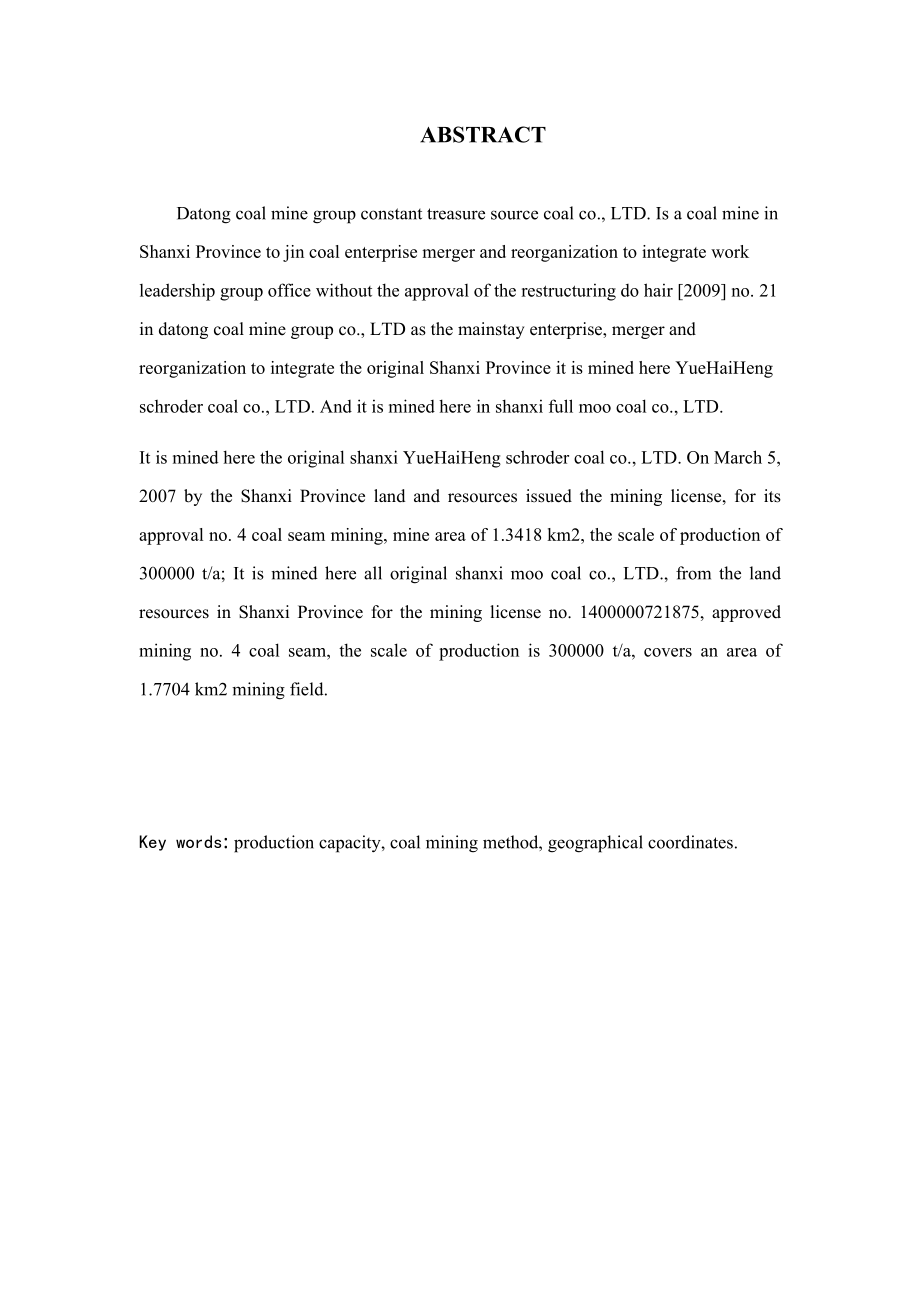

2、m2。关键词：生产能力;采煤方法;地理坐标ABSTRACTDatong coal mine group constant treasure source coal co., LTD. Is a coal mine in Shanxi Province to jin coal enterprise merger and reorganization to integrate work leadership group office without the approval of the restructuring do hair 2009 no. 21 in datong coal mine g
3、roup co., LTD as the mainstay enterprise, merger and reorganization to integrate the original Shanxi Province it is mined here YueHaiHeng schroder coal co., LTD. And it is mined here in shanxi full moo coal co., LTD.It is mined here the original shanxi YueHaiHeng schroder coal co., LTD. On March 5,
4、2007 by the Shanxi Province land and resources issued the mining license, for its approval no. 4 coal seam mining, mine area of 1.3418 km2, the scale of production of 300000 t/a; It is mined here all original shanxi moo coal co., LTD., from the land resources in Shanxi Province for the mining licens

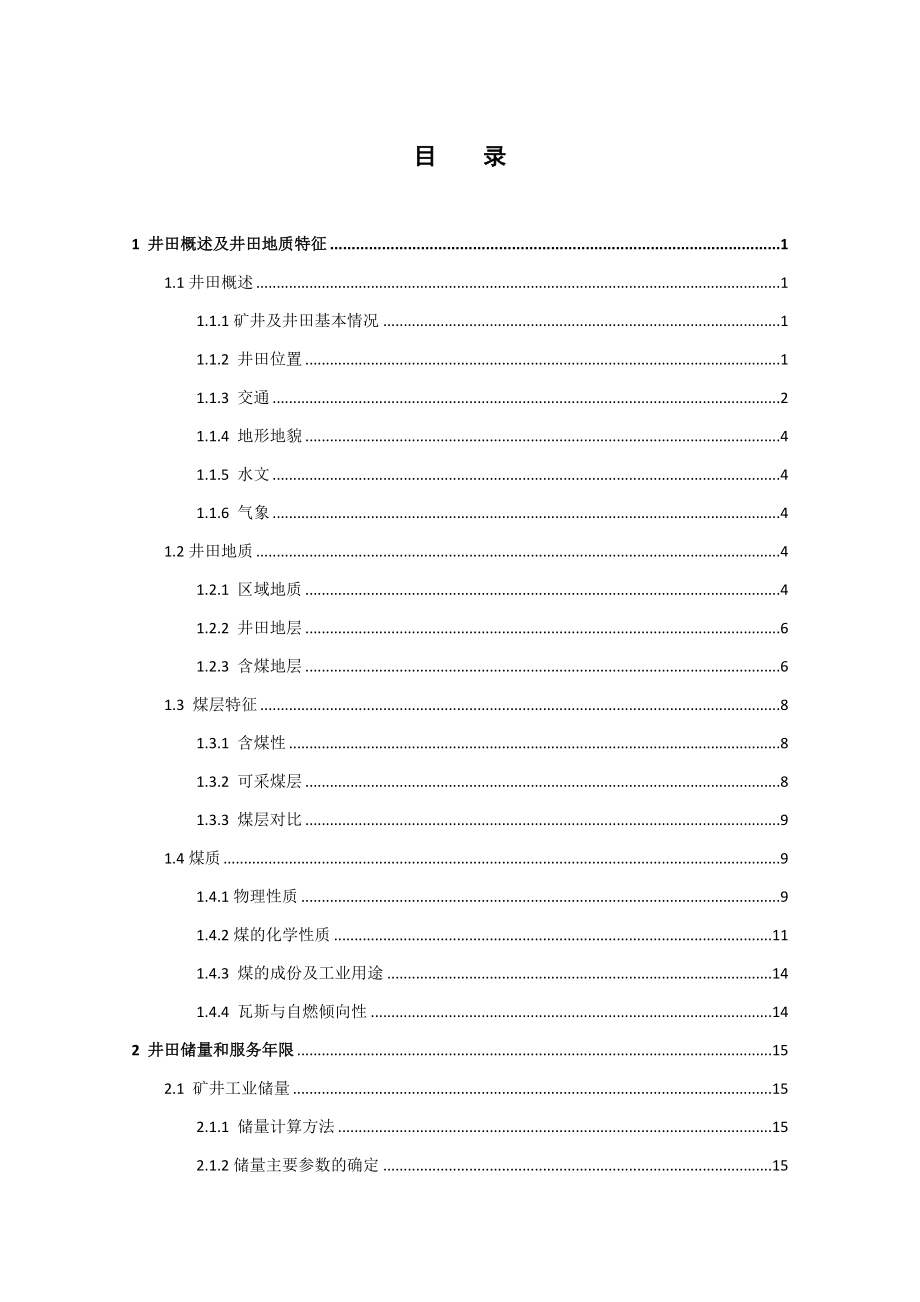

5、e no. 1400000721875, approved mining no. 4 coal seam, the scale of production is 300000 t/a, covers an area of 1.7704 km2 mining field.Key words: production capacity, coal mining method, geographical coordinates.目 录1 井田概述及井田地质特征11.1井田概述11.1.1矿井及井田基本情况11.1.2 井田位置11.1.3 交通21.1.4 地形地貌41.1.5 水文41.1.6 气象
6、41.2井田地质41.2.1 区域地质41.2.2 井田地层61.2.3 含煤地层61.3 煤层特征81.3.1 含煤性81.3.2 可采煤层81.3.3 煤层对比91.4煤质91.4.1物理性质91.4.2煤的化学性质111.4.3 煤的成份及工业用途141.4.4 瓦斯与自燃倾向性142 井田储量和服务年限152.1 矿井工业储量152.1.1 储量计算方法152.1.2储量主要参数的确定152.1.3 工业指标162.2矿井设计资源/储量162.2.1矿井设计资源/储量计算162.2.2矿井设计可采储量172.3 矿井工作制度、设计生产能力及服务年限172.3.1 矿井工作制度172.3
7、.2 矿井设计生产能力的确定172.3.3 矿井及水平服务年限的计算183井田开拓193.1井田开拓方式的选择193.1.1确定井筒形式、数目、位置及坐标193.1.2工业广场的位置要求213.1.3开采水平的确定及盘区的划分223.1.4开拓方案比较223.2矿井开拓巷道283.2.1井筒283.2.2主要开拓巷道293.3井底车场及硐室303.3.1井底车场303.3.2硐室314 采（盘）区或带区巷道布置324.1盘区的位置及首采煤层特征324.2盘区巷道布置及生产系统324.2.1盘区巷道布置324.2.2盘区生产系统334.3盘区生产能力及采出率334.3.1 盘区生产能力334.3
8、.2 盘区采出率344.3.3 盘区车场的设计345 采煤方法355.1采煤工艺方式355.2综采工作面设备选型和配套设备选择375.2.1落煤方式375.2.2装运煤385.2.3液压支架的选型385.2.4设备选型405.3矿井工作制度426 矿井通风及安全技术436.1矿井通风系统选择436.1.1矿井通风系统的基本要求436.1.2矿井通风系统的选择436.2采（盘）区或带区及全矿所需风量446.2.1盘区通风系统的要求446.2.2工作面通风方式的选择446.2.3工作面所需风量的计算446.2.4备用面需风量的计算456.2.5矿井总风量的计算466.3防止特殊灾害的安全措施466
9、.3.1防止瓦斯爆炸事故466.3.2矿井水的防治476.3.3防止火灾事故476.3.4综合防尘的措施487 矿井提升、运输和排水系统497.1 主副井提升选型497.1.1主井提升设备的选择497.1.2 副井提升设备497.2 采（盘）区或带区运输设备选择507.3 井下排水507.3.1井底车场的水泵房507.3.2工作面平巷508 设计矿井基本技术指标51参考文献53致 谢541 井田概述及井田地质特征1.1井田概述1.1.1矿井及井田基本情况大同煤矿集团恒宝源煤业有限公司是经山西省煤矿企业兼并重组整合工作领导组办公室以晋煤重组办发200921号文批准，以大同煤矿集团有限责任公司为主
10、体企业，兼并重组整合原山西朔州岳海恒宝源煤业有限公司和原山西朔州全武营煤业有限公司为一座煤矿，并新增井田面积为1.2901km2。2010年2月9日山西省国土资源厅为该矿发放的C1400002010021220056353号采矿许可证，批准开采4号煤层，生产规模90万吨/a，井田面积为16.393584km2。原山西朔州岳海恒宝源煤业有限公司于2007年3月5日由山西省国土资源厅为其发放的采矿许可证，批准开采4号煤层，井田面积为1.3418km2，生产规模30万t/a；原山西朔州全武营煤业有限公司由山西省国土资源厅为其发放的1400000721875号采矿许可证，批准开采4号煤层，生产规模为3
11、0万吨/a，井田面积1.7704km2。该矿现在基建中。1.1.2 井田位置大同煤矿集团恒宝源煤业有限公司井田位于朔州市朔城区下团堡乡上磨石沟-白家窑村一带。行政区划属朔城区下团堡乡管辖，其地理坐标为东经1121752-1121922，北纬392318-392350。2010年2月9日山西省国土资源厅为该矿发放了C1400002010021220056353号采矿许可证，批准开采4号煤层，生产规模90万吨/年，井田范围由下列拐点坐标连线圈定：表1-1 坐标系表序号1980年西安坐标系（6带）XY14364832.0037609323.0024364832.0037612325.00343642
12、82.0037612325.0044364282.0037614672.0054362344.0037615187.0064360500.0037611028.0074364132.0037609323.00井田东西最长2.33km，南北最宽1.74km，井田面积为1693584m2。1.1.3 交通本井田东南距下团堡乡8km，东距平鲁朔州公路8km，距大（同）运（城）二级公路10km，东距刘家口煤炭集装站7km，距朔州市16km。北同蒲铁路线经朔州市通过，向北经大同可通往内蒙、河北，向南经省城太原通往全国各大城市，交通运输便利（详见交通位置图）。图1-1 交通位置图1.1.4 地形地貌井田位
13、于管涔山脉东麓，地表大部为黄土覆盖，经长期冲刷切割，呈现为低山丘陵地貌。纵观井田，沟谷纵横，梁峁绵延，地形比较复杂。井田总的地势为西北高东南低，最高点位于西北边界处，标高1518.00m，最低点位于井田东南边界河谷底，标高1293.00m，最大相对高差225.00m。1.1.5 水文井田内沟谷发育，沟谷多北西南东方向延伸，井田内大小沟谷平时基本干涸无水，唯雨季时才汇集洪水沿沟谷向东南排泄，流量受季节性影响，为季节性河流。井田地表水属海河流域永定河水系桑干河支系。1.1.6 气象井田位于晋西北黄土高原区，属温带大陆性气候。空气干燥、昼夜温差大、风沙多，为本区气候的主要特点。全年平均气温4.5，一
14、月份最冷，平均气温-12，最低气温-32.4。七月份最热，平均气温20，最高气温38.2。年平均降水量420mm，主要集中在七、八月份，占全年降水量的50%以上。年蒸发量1375.62598.0mm，平均2351mm，为年降水量的5倍。全年无霜期100120天，初霜期为九月下旬。冰冻期为十月下旬到次年四月中旬，最大冻土深度1.51m。本区风沙大，八级以上大风（风速大于17.2m/s）平均有25天以上。一般风沙日在290天以上，多集中在冬春季节。风向以西北风最多，最高风速可达21m/s以上。1.2井田地质1.2.1 区域地质 （一）区域地层 井田位于宁武煤田平朔矿区西部。宁武煤田的东缘及东北缘有上太古界变质岩系、寒武系、奥陶系出露。石炭系、二叠系、三叠系沿盆地周围呈环状出露盆地中心位于煤田中南部宁武静乐一带，出露有侏罗系和广泛分布的上第三、第四系。地层总厚2600 3500m。根据区域范围内钻孔揭露情况，区域地层发育情况如表1-2。（二）、区域构造平朔矿区位于宁武煤田的北部，北以洪涛背斜与大同煤田相隔，其东、北、西出露奥陶系灰岩，构成三面环山的低山丘陵，周边有隐伏煤层露头线，局部处有煤层露头形成天然的赋煤边界。区域地质柱状情况如表1-3。表1-2 区域地层简表地层单位岩性、沉积特征厚度（m）接触关系界系统组新生界Kz第
