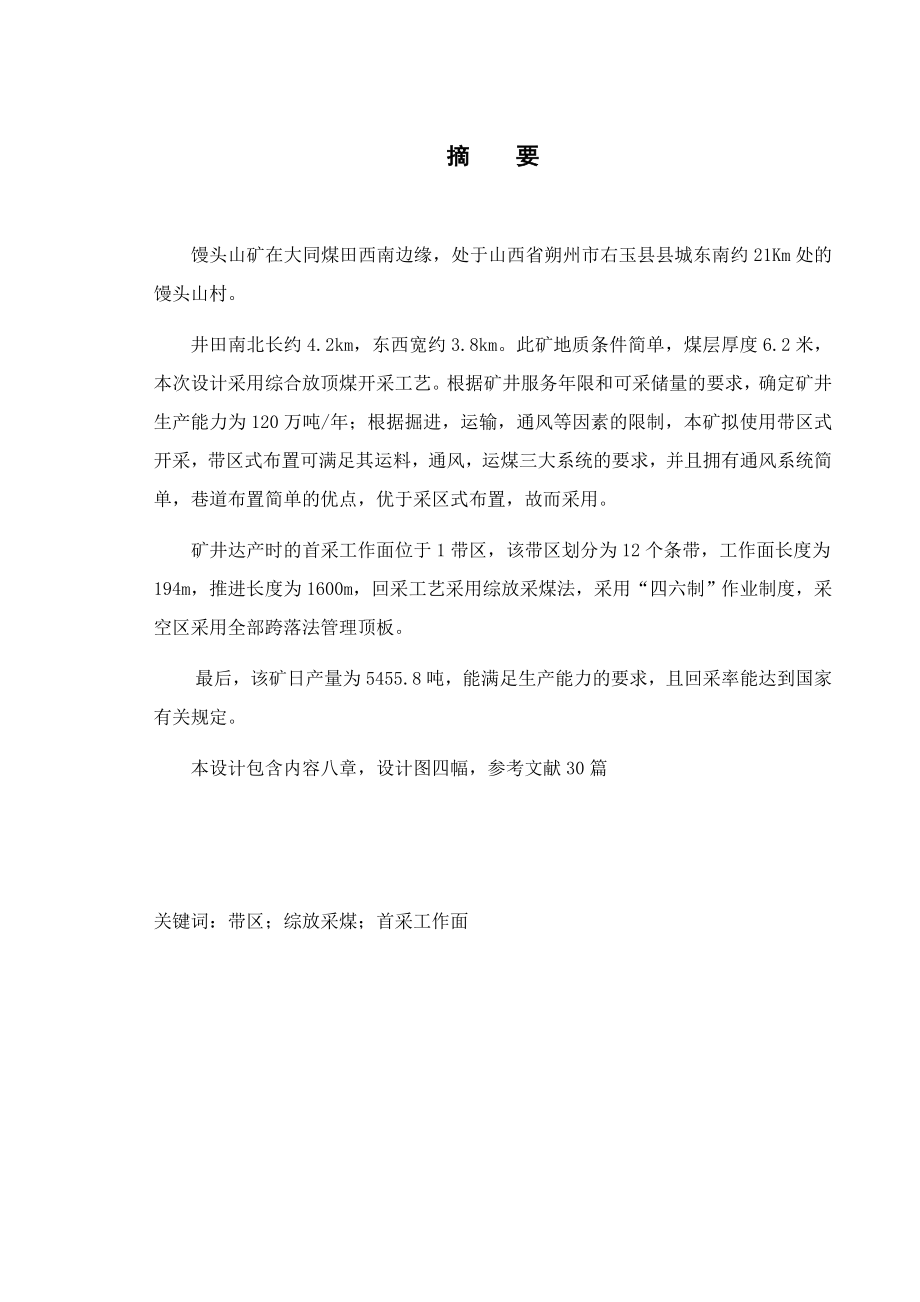

1、摘 要馒头山矿在大同煤田西南边缘，处于山西省朔州市右玉县县城东南约21Km处的馒头山村。井田南北长约4.2km，东西宽约3.8km。此矿地质条件简单，煤层厚度6.2米，本次设计采用综合放顶煤开采工艺。根据矿井服务年限和可采储量的要求，确定矿井生产能力为120万吨/年；根据掘进，运输，通风等因素的限制，本矿拟使用带区式开采，带区式布置可满足其运料，通风，运煤三大系统的要求，并且拥有通风系统简单，巷道布置简单的优点，优于采区式布置，故而采用。矿井达产时的首采工作面位于1带区，该带区划分为12个条带，工作面长度为194m，推进长度为1600m，回采工艺采用综放采煤法，采用“四六制”作业制度，采空区采

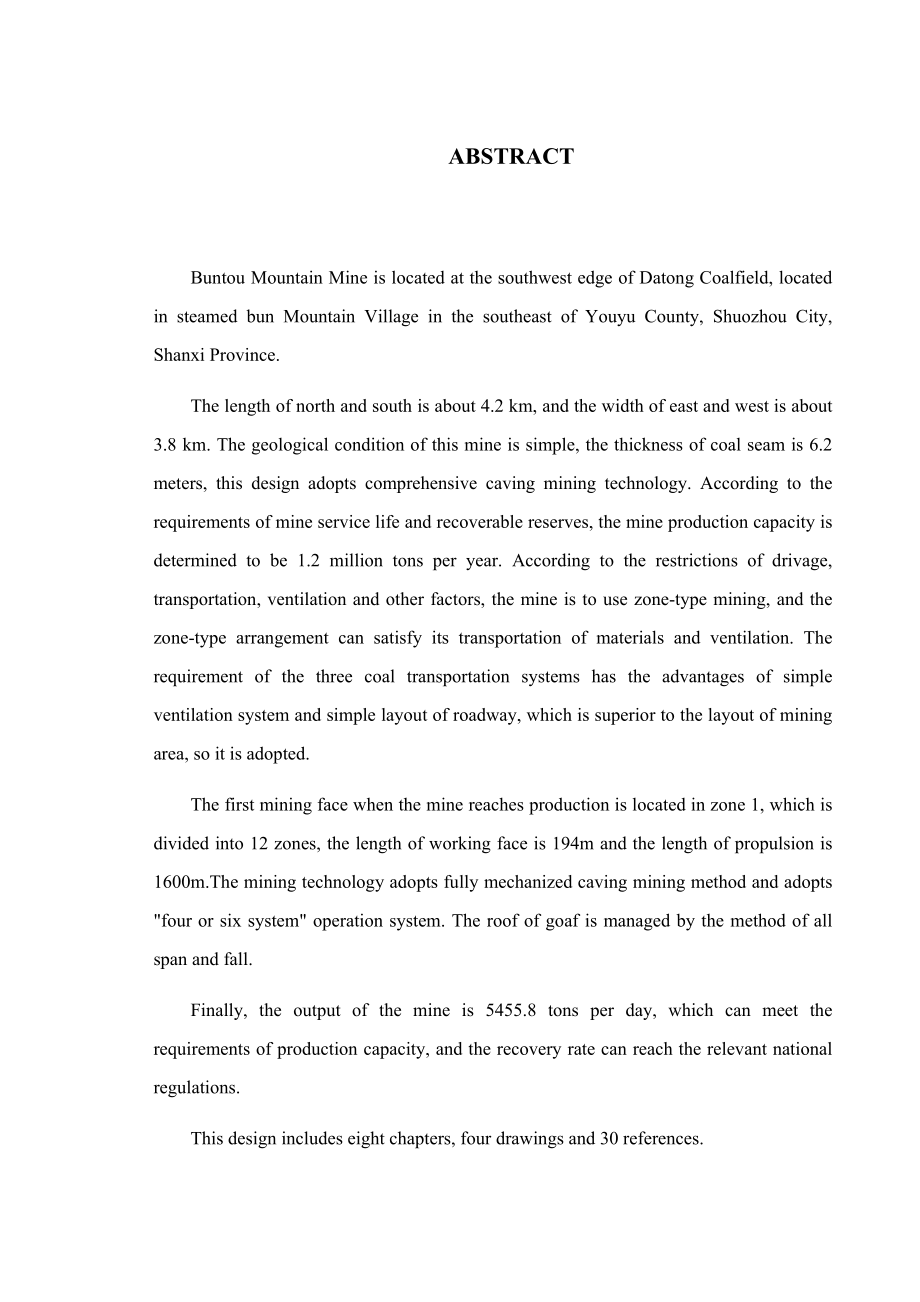

2、用全部跨落法管理顶板。最后，该矿日产量为5455.8吨，能满足生产能力的要求，且回采率能达到国家有关规定。本设计包含内容八章，设计图四幅，参考文献30篇关键词：带区；综放采煤；首采工作面ABSTRACTBuntou Mountain Mine is located at the southwest edge of Datong Coalfield, located in steamed bun Mountain Village in the southeast of Youyu County, Shuozhou City, Shanxi Province.The length of north
3、 and south is about 4.2 km, and the width of east and west is about 3.8 km. The geological condition of this mine is simple, the thickness of coal seam is 6.2 meters, this design adopts comprehensive caving mining technology. According to the requirements of mine service life and recoverable reserve
4、s, the mine production capacity is determined to be 1.2 million tons per year. According to the restrictions of drivage, transportation, ventilation and other factors, the mine is to use zone-type mining, and the zone-type arrangement can satisfy its transportation of materials and ventilation. The
5、requirement of the three coal transportation systems has the advantages of simple ventilation system and simple layout of roadway, which is superior to the layout of mining area, so it is adopted.The first mining face when the mine reaches production is located in zone 1, which is divided into 12 zo
6、nes, the length of working face is 194m and the length of propulsion is 1600m.The mining technology adopts fully mechanized caving mining method and adopts four or six system operation system. The roof of goaf is managed by the method of all span and fall.Finally, the output of the mine is 5455.8 to

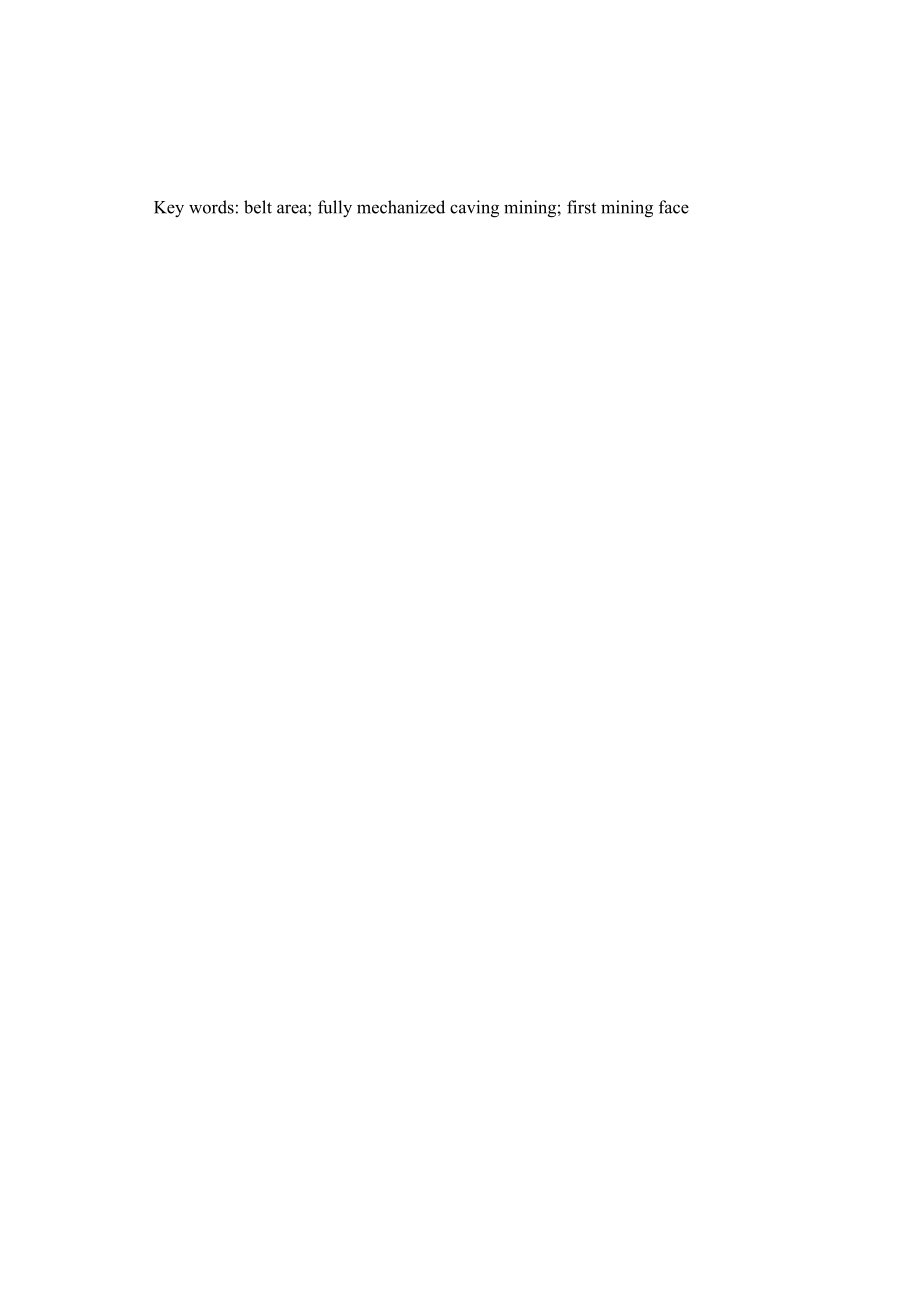

7、ns per day, which can meet the requirements of production capacity, and the recovery rate can reach the relevant national regulations.This design includes eight chapters, four drawings and 30 references.Key words: belt area; fully mechanized caving mining; first mining face目 录第一章 井田概述及概况11.1 井田概述11.
8、1.1地里位置11.1.2交通条件11.1.3地形地貌21.1.4水文条件21.1.5气候条件21.2井田地质特征21.2.1井田地层21.2.2地质勘探程度31.2.3地质构造31.2.4陷落柱、岩浆岩31.3 煤层特征31.3.1煤层的埋藏条件31.3.2可采煤层31.3.3煤质4第二章 井田储量及服务年限62.1矿井的工业储量62.1.1储量计算方法62.2可采储量62.2.1 边界煤柱72.2.2 工业广场煤柱压煤72.2.3 其他煤柱损失72.2.4 总设计煤柱损失72.2.5 矿井设计可采储量72.3矿井工作制度82.3.1矿井设计生产能力的确定82.3.2矿井及水平服务年限的计算
9、8第三章 井田开拓93.1开拓方案的对比选定93.2井田开拓的基本问题103.3井筒方案的选择113.3.1井筒形式的确定123.3.2井筒位置的确定123.3.3井筒数目133.4矿井基本巷道133.4.1井筒133.5井底车场的选择173.6主要巷道断面确定18第四章 带区巷道布置204.1煤层的地质特征204.2带区巷道布置及生产系统204.2.1确定带区的倾斜长度（推进长度）204.2.2带区煤柱的确定204.2.3工作面的长度和数目的确定204.2.4带区内煤层的开采顺序204.2.5带区巷道布置214.2.6生产系统214.2.7确定带区各种巷道的尺寸、支护方式及通风方式214.2
10、.8带区内部巷道的掘进方法224.2.9带区生产能力的确定224.3带区运输设备选择24第五章 采煤方法265.1采煤工艺方式265.2回采巷道布置425.2.1带区巷道布置425.2.2保护煤柱尺寸的确定435.2.3回采巷道断面的确定43第六章 矿井通风及安全技术456.1矿井通风方式的确定456.1.1矿井通风方式的确定466.1.2带区通风系统466.2全矿所需风量确定466.2.1矿井风量计算466.3全矿通风阻力的计算526.3.1矿井通风总阻力计算原则526.3.2矿井总风阻和等积孔52第七章 矿井提升、运输和排水系统547.1主副井提升选型547.1.1主斜井提升54第八章 设
11、计矿井基本技术指标表56参考文献58致 谢59第一章 井田概述及概况1.1 井田概述1.1.1地里位置馒头山矿在大同煤田西南边缘，处于山西省朔州市右玉县县城东南约21Km处的馒头山村。具体位置如图下所示。图1-1 交通位置图1.1.2交通条件馒头山矿井有省道相连，往东走可以到达大同，从西边去可以到达内蒙，并有铁路线与大秦线相通。1.1.3地形地貌本井田在大同盆地的西缘，洪涛山北面，属山前丘陵区。基岩出露比较少。总体地势为南高北低。1.1.4水文条件本矿井河道属于海河道域永定河水系桑干河支系。区域内河道甚少，都是都是季节性河道，每当大雨来临时有瞬时洪水，河流湍急，洪水掩盖范围较广，多为窄小河谷，
12、枯水季节来临时河道多干裂。1.1.5气候条件本井田处于山西省北部，是大陆性气候。据右玉县气象局提供资料（2015年-2017年）分述如下：表1-1 气象资料年份全年降水总量2015年365.92016年240.82017年453.31.2井田地质特征1.2.1井田地层表12 大同煤田区域地层表界系统组厚度(m)简述新生界第四系全新统0-14由砾石、砂组成的冲积、洪积层。中、上更新统0-147由黄色亚砂土、亚粘土组成第三系上新统静乐组0-35红色粘土层。中新统汉诺堡组0-126为玄武岩组成，分布于牛心山脉一带。中生界白垩系上统助马堡组0-40由浅灰色砂岩夹红色、绿色泥岩、泥灰岩组成。下统左云组0
13、-350为一套砂砾层，主要分布于左云，右玉一带。侏罗系中统云岗组0-260由紫红、黄绿色泥岩夹灰白色砂岩组成。大同组0-264灰白色砂岩与灰色泥岩及煤层组成。下统永定庄组0-211紫红色、灰绿色砂质泥岩、灰白色砂岩组成。古生界二叠系上统石千峰组0-100黄绿色含砾砂岩与紫红色砂质泥岩组成。上石盒子组0-245灰白色砂岩与紫红色、灰绿色粉砂岩组成。1.2.2地质勘探程度对矿井地质勘探资料的评价：（1）探明了井田构造。（2）探明了可采煤层的层位、层数、厚度、结构和可采范围，正确评价可采煤层的可采性和稳定程度。（3）基本查明了可采煤层的煤质特征和工艺性能，确定煤类，评价了煤的工业利用方向。（4）查明
14、了井田水文地质条件，分析了矿井充水因素，调查了采空区分布范围及积水情况，预算了矿井涌水量。（5）据该矿近年实测资料，确定了矿井瓦斯等级（6）评述了可采煤层的顶、底板工程地质特征。 1.2.3地质构造本井田位于大同煤田的西端。总体形态为一单斜构造，地层倾角为2-3。1.2.4陷落柱、岩浆岩 在本井田范围内未发现陷落柱和岩浆活动。1.3 煤层特征1.3.1煤层的埋藏条件太原组地层平均厚98.78m，含煤8层，编号为1号、2号、3号、4号、5号、6号、8号、9号，煤层总厚17.44m，含煤系数17.6%。1.3.2可采煤层分布范围小的山西组煤层，为极不稳定煤层，无工业价值。太原组煤层，1、2、3、4、9号煤层含煤量少可采量少，无工业价值。本次设计开采8号煤层：8号煤层全井田赋存，煤层稳定，属稳定煤层，煤层厚度5.02-6.70m，平均6.2m。上距5号煤层底板平均18.14m，距6号层底板9.64m。顶板岩性为粉砂岩、砂质泥岩、炭质泥岩，底板岩性为泥岩、粉砂岩。 表1-3 可采煤层特征表煤层号厚度最小-最大-平均（m）层间距最小最大-平均（m）顶板底板结构夹石
