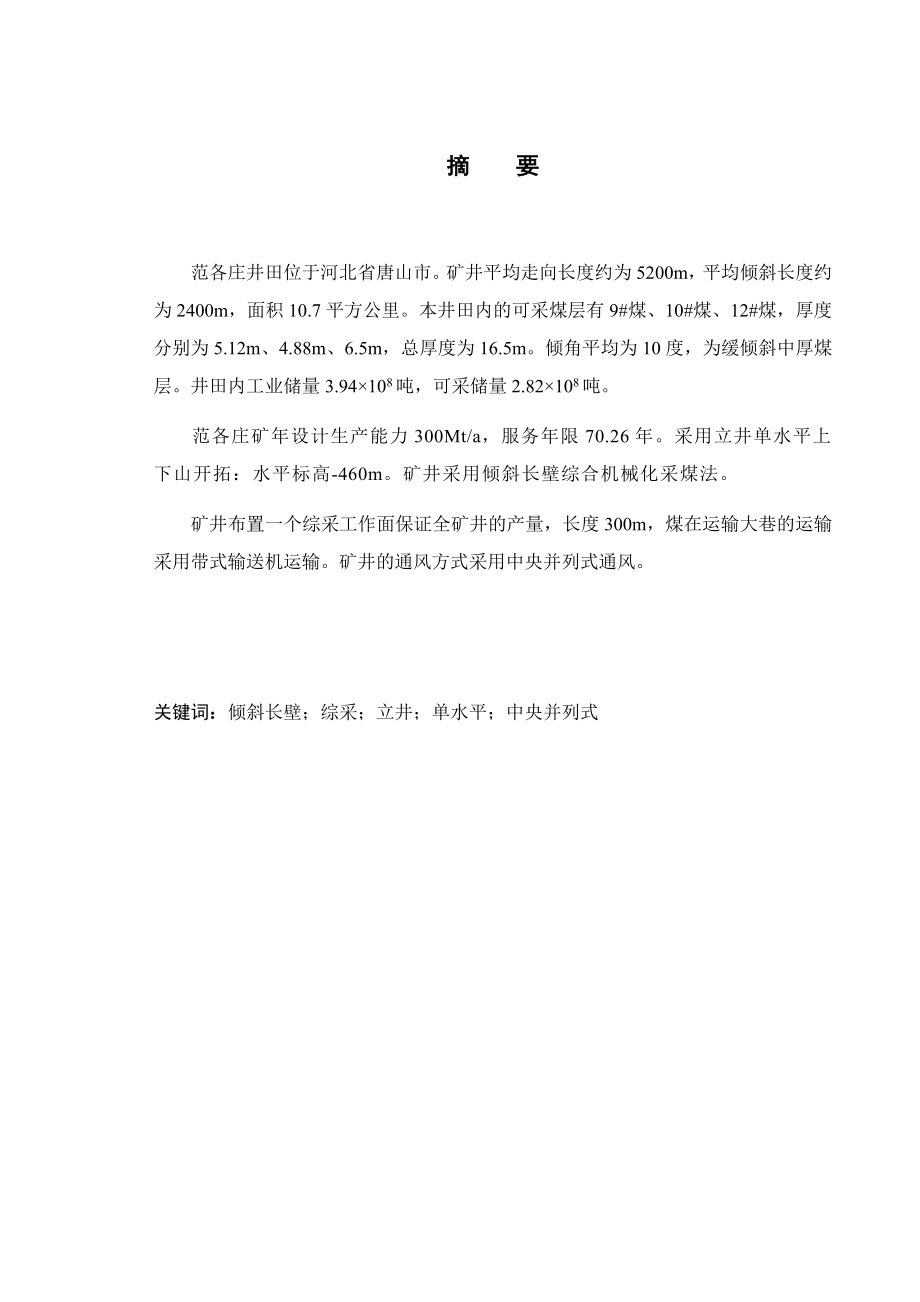

1、摘 要范各庄井田位于河北省唐山市。矿井平均走向长度约为5200m，平均倾斜长度约为2400m，面积10.7平方公里。本井田内的可采煤层有9#煤、10#煤、12#煤，厚度分别为5.12m、4.88m、6.5m，总厚度为16.5m。倾角平均为10度，为缓倾斜中厚煤层。井田内工业储量3.94108吨，可采储量2.82108吨。范各庄矿年设计生产能力300Mt/a，服务年限70.26年。采用立井单水平上下山开拓：水平标高-460m。矿井采用倾斜长壁综合机械化采煤法。矿井布置一个综采工作面保证全矿井的产量，长度300m，煤在运输大巷的运输采用带式输送机运输。矿井的通风方式采用中央并列式通风。关键词：倾斜

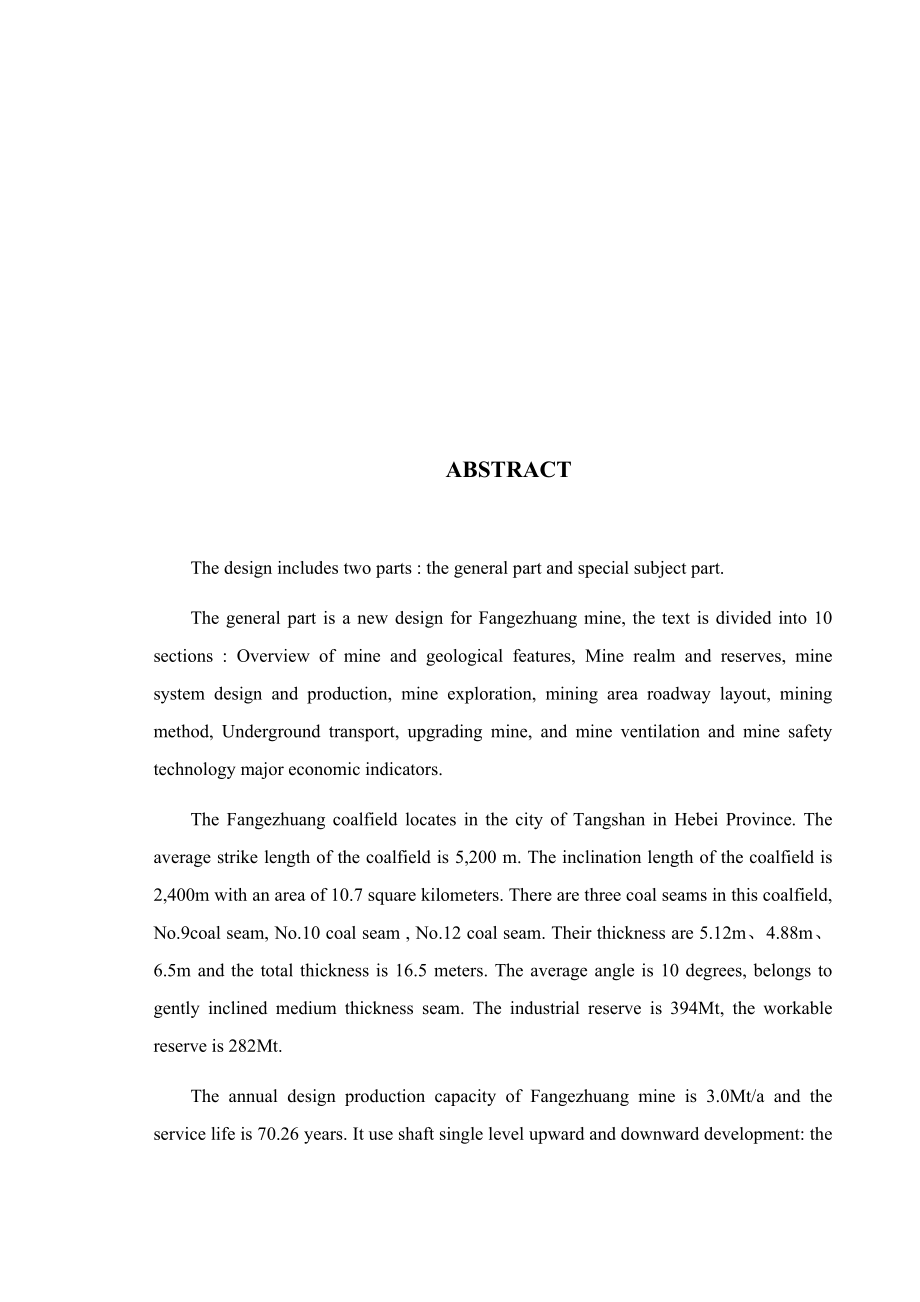

2、长壁；综采；立井；单水平；中央并列式ABSTRACTThe design includes two parts : the general part and special subject part. The general part is a new design for Fangezhuang mine, the text is divided into 10 sections : Overview of mine and geological features, Mine realm and reserves, mine system design and production, min
3、e exploration, mining area roadway layout, mining method, Underground transport, upgrading mine, and mine ventilation and mine safety technology major economic indicators. The Fangezhuang coalfield locates in the city of Tangshan in Hebei Province. The average strike length of the coalfield is 5,200
4、 m. The inclination length of the coalfield is 2,400m with an area of 10.7 square kilometers. There are three coal seams in this coalfield, No.9coal seam, No.10 coal seam , No.12 coal seam. Their thickness are 5.12m、4.88m、6.5m and the total thickness is 16.5 meters. The average angle is 10 degrees,

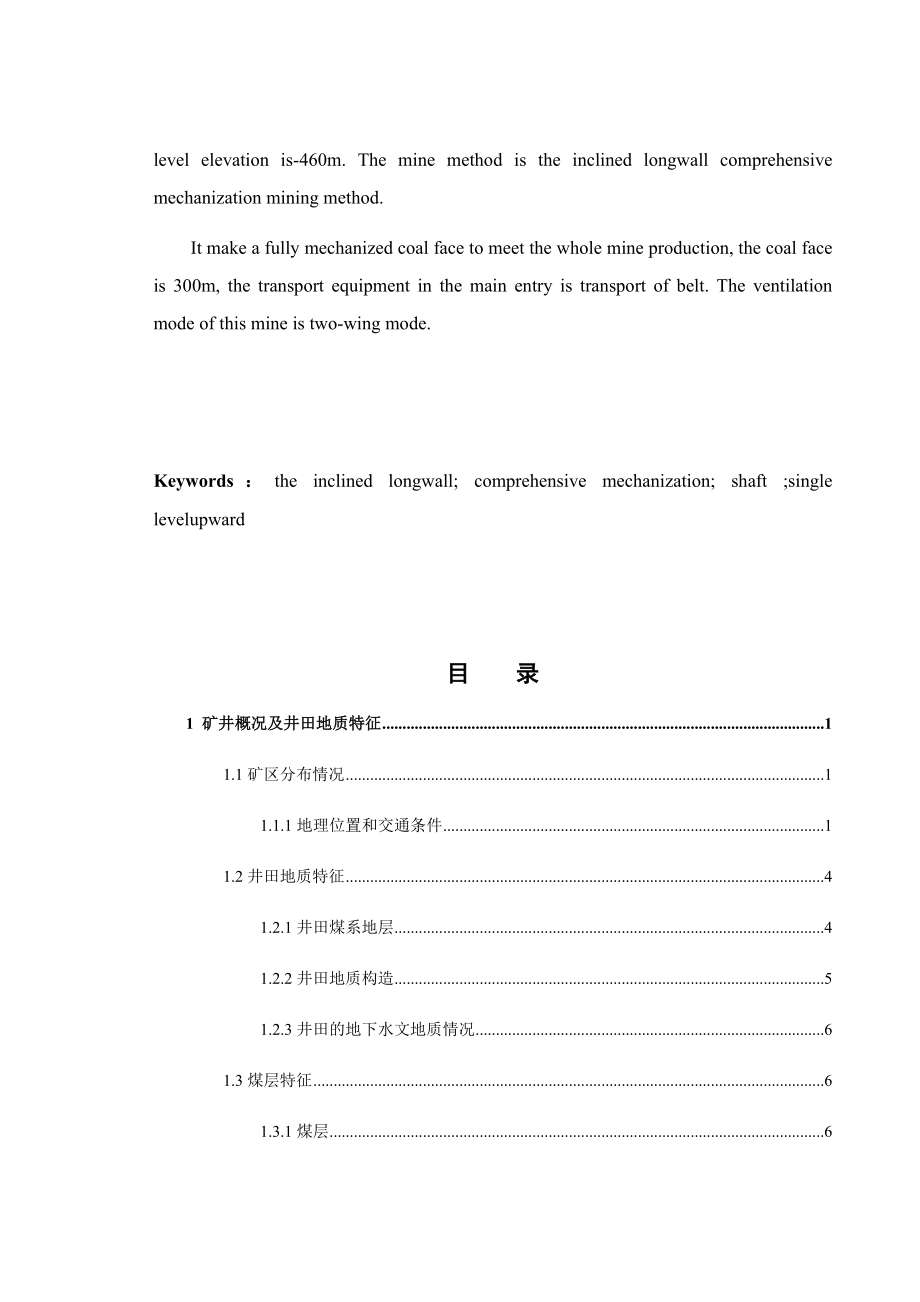

5、belongs to gently inclined medium thickness seam. The industrial reserve is 394Mt, the workable reserve is 282Mt. The annual design production capacity of Fangezhuang mine is 3.0Mt/a and the service life is 70.26 years. It use shaft single level upward and downward development: the level elevation i
6、s-460m. The mine method is the inclined longwall comprehensive mechanization mining method.It make a fully mechanized coal face to meet the whole mine production, the coal face is 300m, the transport equipment in the main entry is transport of belt. The ventilation mode of this mine is two-wing mode
7、.Keywords：the inclined longwall; comprehensive mechanization; shaft ;single levelupward 目 录1 矿井概况及井田地质特征11.1矿区分布情况11.1.1地理位置和交通条件11.2井田地质特征41.2.1井田煤系地层41.2.2井田地质构造51.2.3井田的地下水文地质情况61.3煤层特征61.3.1煤层61.3.2 煤质92.井田的储量和服务年限102.1矿井工业储量102.1.1勘探类型102.1.2储量等级的圈定102.1.3矿井工业储量的计算102.2矿井可采储量112.2.1保护煤柱留设原则112.
8、2.2矿井永久不能回采的保护煤柱损失量122.3 矿井设计生产能力及服务年限152.3.1确定依据152.3.2 矿井的设计生产能力152.3.3 核对该矿井煤层的开采能力能否达到设计生产能力的要求152.3.4矿井服务年限153.井田开拓173.1 井田开拓的选择173.1.1 确定井筒的形式、数目、配置173.1.2 确定工业广场及井口位置173.1.3 确定开采水平和阶段高度183.1.4 开采水平布置183.1.5带区划分和布置203.2 矿井工作制度213.3 开拓方案比较213.3.1 基本情况213.3.2 开拓方案的比较213.3.3 开拓方案经济比较253.4 矿井基本巷道2
9、93.4.1井筒293.4.2井底车场333.4.3 主要开拓巷道344 带区巷道布置364.1带区巷道布置364.1.1 总则364.1.2 采准巷道布置方案确定364.1.3 带区巷道布置方案说明（平剖面图说明）364.1.4 带区的划分374.2 生产系统374.2.1 各个系统的说明374.2.2 确定带区生产能力385 采煤方法395.1 采煤工艺方式395.1.1 采煤方法的初选395.1.2 采煤工艺选择及其依据395.1.3 落煤与装煤395.1.4 运煤405.1.5 支护415.1.6 处理采空区435.2回采巷道布置435.2.1 回采巷道布置方式435.2.2 回采巷道
10、护巷方法446矿井通风与安全456.1矿井通风系统的选择456.1.1 选择矿井主要通风机的工作方法456.1.2 选择矿井通风方式466.2 全矿所需风量的计算及其分配。476.2.1 矿井风量计算方法476.2.2 风速验算506.3通风阻力的计算516.3.1矿井通风阻力计算516.3.2 矿井总风阻及总等积孔计算537 设计矿井基本技术指标54参 考 文 献56致 谢571矿井概况及井田地质特征1.1矿区分布情况1.1.1地理位置和交通条件范各庄矿业分公司位置在开平向斜的东南翼，北部距离古冶火车站为10.2km，地理坐标是东径11327，北纬是3932。井口的西北部和北部和吕家坨矿业分
11、公司接壤；西与西南部和钱家营矿业分公司接壤；南部和东部是14号煤层基岩露头为界限的。井田的南北走向为45905690m，东西倾向为16902490，全部井田的总面积是10.6平方千米。矿井南部有京，唐港，西部有塘沽港，各种运输都比较方便。开采深度标高为-315-675米，见图1-1。图1-1 范各庄煤矿地理位置图根据采矿许可证确认，范各庄矿井田范围的角点坐标见表1-1。1.1.2气候条件井田范围地貌简单地表平坦，为第四纪冲积平原，地势北高南低，呈12坡度，地面标高介于+25m+32m之间。开采范围所对应的地表村庄已搬迁。每年大概在11月开始下雪，持续5个月左右，厚度大体在3040mm，最大的达
12、163mm。一年中最高气温达37.6，最低的气温为-22.6，平均年气温为10.8。冻结时间段在十一月的中旬至下年的三月下旬，土壤冻结的深度为0.5到0.7m。1.1.3地形特点本矿区是长时间的重工业区，有坚实的工业基础，各种藏矿产资源储量多，开采的价值很高。 矿区中大型中型企业比较多。有很好的农业发展市场。表1-1 范各庄矿井田范围的角点坐标点号X坐标Y坐标点号X坐标Y坐标14393394.0039623491.00154383313.2039621587.0024393164.0039624468.00164384361.2039620249.7034392326.0039625187.0
13、0174387046.0039621267.3044391472.0039624961.00184388552.4039620659.9054390046.0039624635.00194388952.9039620864.3064388961.0039624093.00204389860.2039621162.2074387161.0039624378.00214390751.7039621353.4084386493.0039623909.00224391832.4039621675.50附表1-1 范各庄矿井田范围的角点坐标点号X坐标Y坐标点号X坐标Y坐标94386412.0039624
14、751.20234392058.0039621884.80104385391.1039624538.00244392662.2039622183.80114384626.0039623236.00254392906.4039623148.40124381477.0039622318.00264393000.4039623148.40134381679.6039622004.30274392975.7039623346.90144381928.9039621955.101.1.4井田的水文地质情况矿井生产的不断延深，新区矿井的地质条件和水文地质条件逐渐变的复杂。1999年到2008年间的开产过程中开始对矿井的地质和水文地质条件进行了适当的补充查探，影响矿井安全与生产的水文问题进行治理。煤系地层上因为覆盖着非常厚的冲积层，下雨之后大都在地表流走，导致矿井的涌水量没有季节性的变化，在冬季和春季井田西部的沙河的河水近乎干涸，导致光排泄矿井水，到了夏季时流量明显变多，汛期偶尔泛滥，史上最高的洪峰水位达29.612m，最高的洪峰为143.1m3/s，流速为1.71m2/s。10年间来，对地面施工地质孔了3个，勘探尺寸1967.84米，地面的水文地质探查孔有3个，勘探尺寸 2337.64米，井
