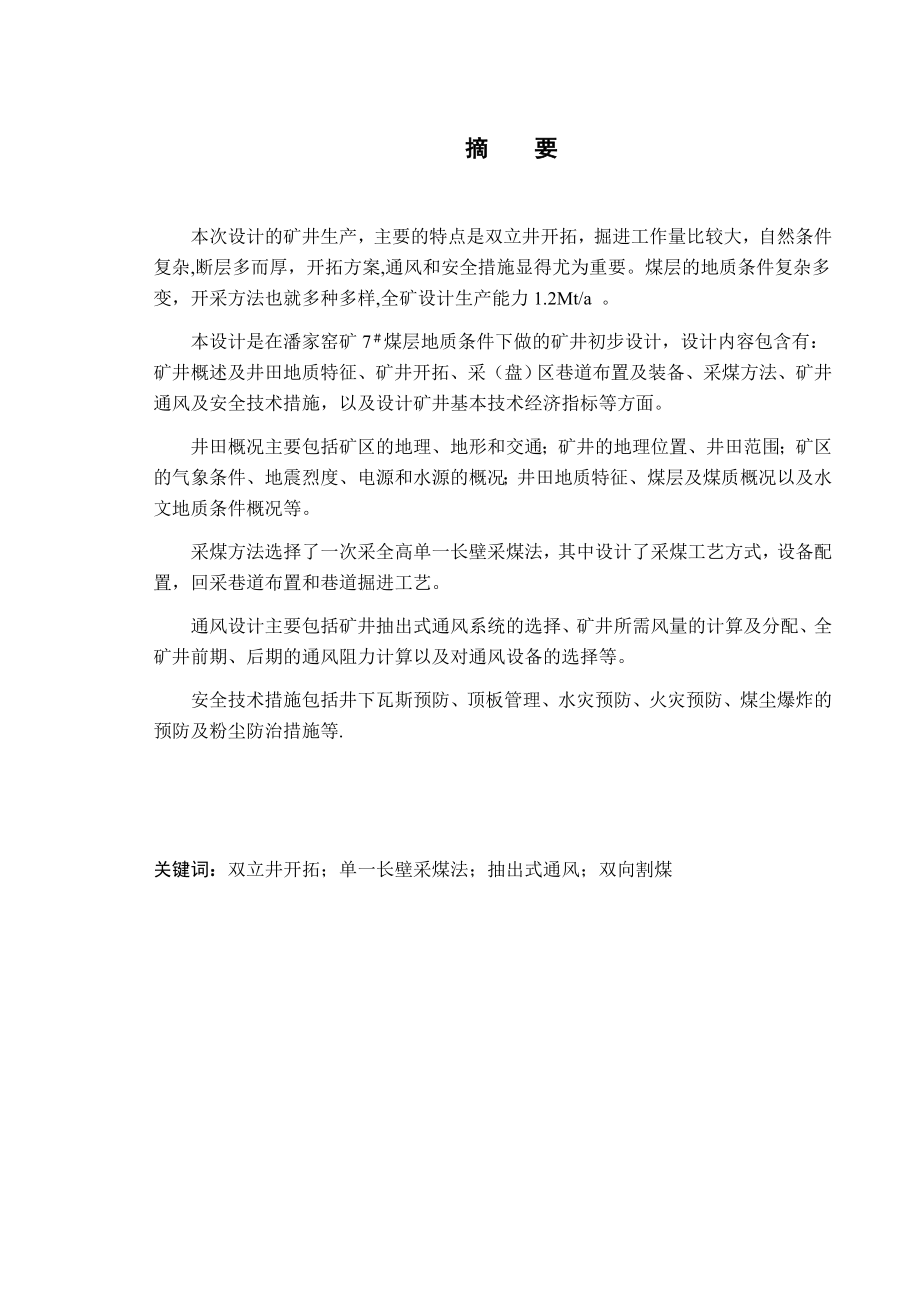

1、摘 要本次设计的矿井生产，主要的特点是双立井开拓，掘进工作量比较大，自然条件复杂,断层多而厚，开拓方案,通风和安全措施显得尤为重要。煤层的地质条件复杂多变，开采方法也就多种多样,全矿设计生产能力1.2Mt/a 。本设计是在潘家窑矿7煤层地质条件下做的矿井初步设计，设计内容包含有：矿井概述及井田地质特征、矿井开拓、采（盘）区巷道布置及装备、采煤方法、矿井通风及安全技术措施，以及设计矿井基本技术经济指标等方面。 井田概况主要包括矿区的地理、地形和交通；矿井的地理位置、井田范围；矿区的气象条件、地震烈度、电源和水源的概况；井田地质特征、煤层及煤质概况以及水文地质条件概况等。采煤方法选择了一次采全高单

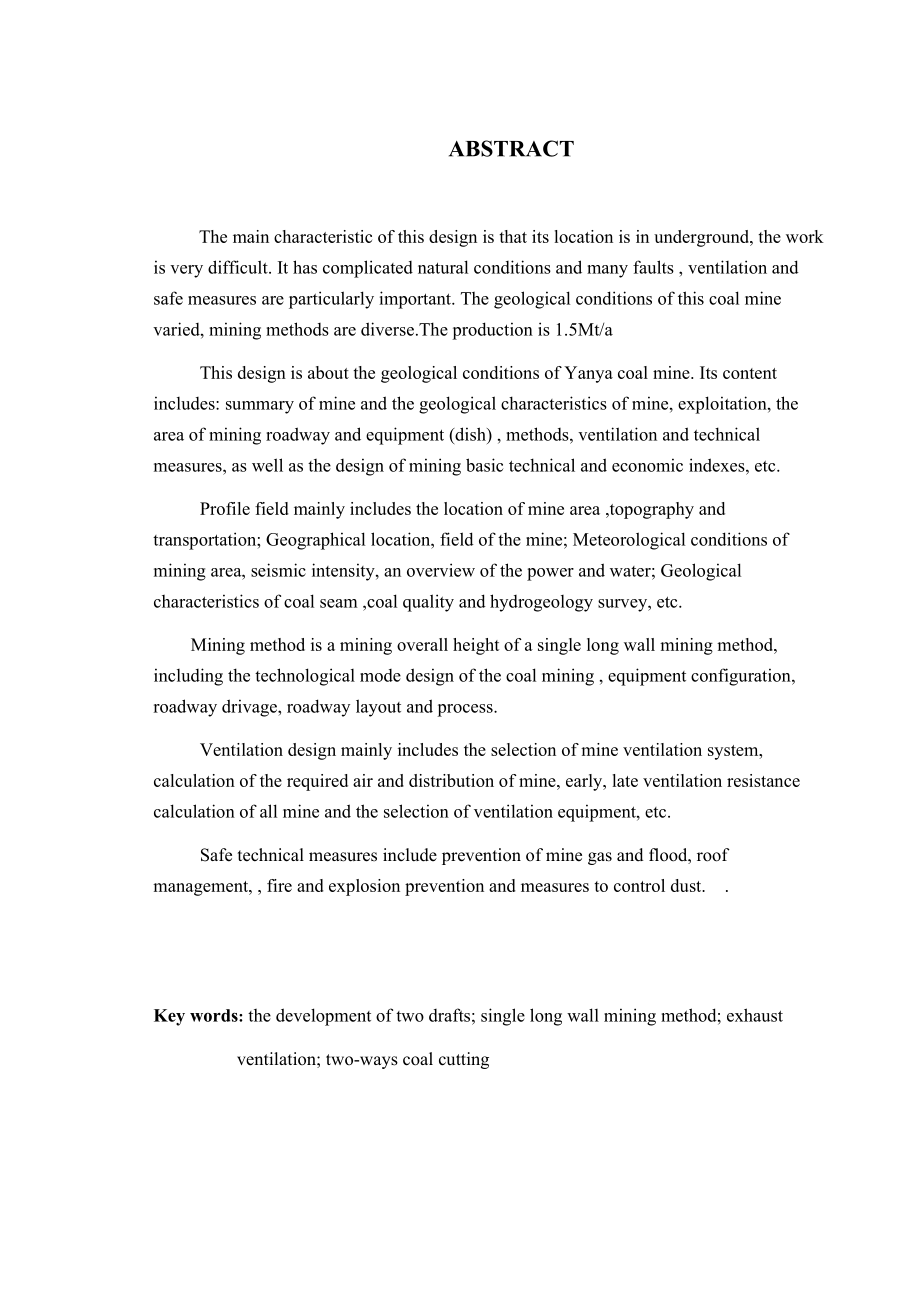

2、一长壁采煤法，其中设计了采煤工艺方式，设备配置，回采巷道布置和巷道掘进工艺。通风设计主要包括矿井抽出式通风系统的选择、矿井所需风量的计算及分配、全矿井前期、后期的通风阻力计算以及对通风设备的选择等。安全技术措施包括井下瓦斯预防、顶板管理、水灾预防、火灾预防、煤尘爆炸的预防及粉尘防治措施等. 关键词：双立井开拓；单一长壁采煤法；抽出式通风；双向割煤ABSTRACT The main characteristic of this design is that its location is in underground, the work is very difficult. It has com
3、plicated natural conditions and many faults , ventilation and safe measures are particularly important. The geological conditions of this coal mine varied, mining methods are diverse.The production is 1.5Mt/a This design is about the geological conditions of Yanya coal mine. Its content includes: su
4、mmary of mine and the geological characteristics of mine, exploitation, the area of mining roadway and equipment (dish) , methods, ventilation and technical measures, as well as the design of mining basic technical and economic indexes, etc. Profile field mainly includes the location of mine area ,t
5、opography and transportation; Geographical location, field of the mine; Meteorological conditions of mining area, seismic intensity, an overview of the power and water; Geological characteristics of coal seam ,coal quality and hydrogeology survey, etc.Mining method is a mining overall height of a si
6、ngle long wall mining method, including the technological mode design of the coal mining , equipment configuration, roadway drivage, roadway layout and process. Ventilation design mainly includes the selection of mine ventilation system, calculation of the required air and distribution of mine, earl
7、y, late ventilation resistance calculation of all mine and the selection of ventilation equipment, etc. Safe technical measures include prevention of mine gas and flood, roof management, , fire and explosion prevention and measures to control dust. .Key words: the development of two drafts; single l

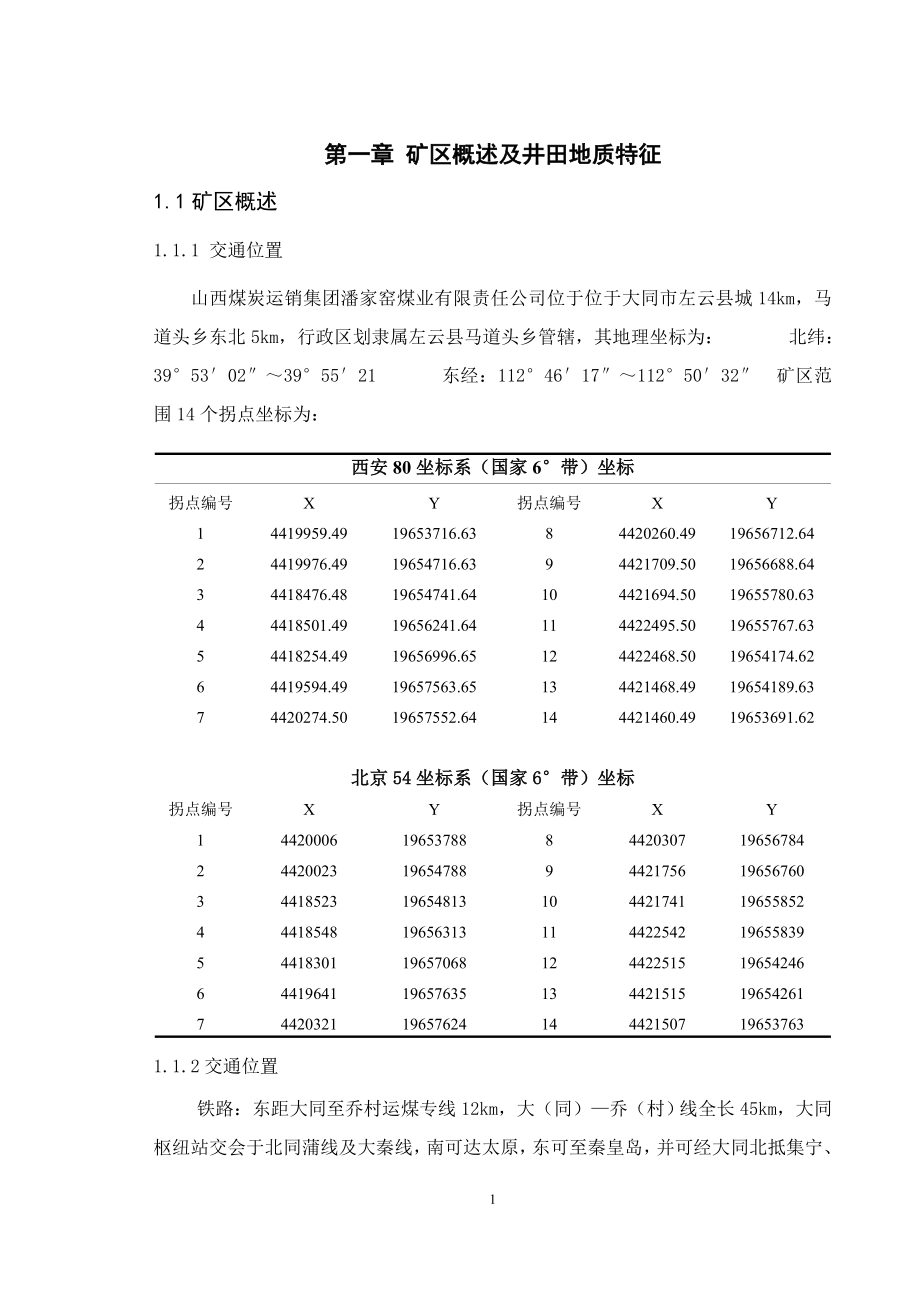

8、ong wall mining method; exhaust ventilation; two-ways coal cutting第一章 矿区概述及井田地质特征1.1矿区概述1.1.1 交通位置山西煤炭运销集团潘家窑煤业有限责任公司位于位于大同市左云县城14km，马道头乡东北5km，行政区划隶属左云县马道头乡管辖，其地理坐标为： 北纬：395302395521 东经：11246171125032 矿区范围14个拐点坐标为：西安80坐标系（国家6带）坐标拐点编号XY拐点编号XY14419959.4919653716.6384420260.4919656712.6424419976.491965
9、4716.6394421709.5019656688.6434418476.4819654741.64104421694.5019655780.6344418501.4919656241.64114422495.5019655767.6354418254.4919656996.65124422468.5019654174.6264419594.4919657563.65134421468.4919654189.6374420274.5019657552.64144421460.4919653691.62北京54坐标系（国家6带）坐标拐点编号XY拐点编号XY1442000619653788844
10、2030719656784244200231965478894421756196567603441852319654813104421741196558524441854819656313114422542196558395441830119657068124422515196542466441964119657635134421515196542617442032119657624144421507196537631.1.2交通位置铁路：东距大同至乔村运煤专线12km，大（同）乔（村）线全长45 km，大同枢纽站交会于北同蒲线及大秦线，南可达太原，东可至秦皇岛，并可经大同北抵集宁、呼市、大连
11、，东达北京等地。公路：北距109国道大（同）左（云）公路段17 km，向东12 km可接大同至乔村矿区公路，矿区简易公路四通八达，可连接各乡、镇、村庄各煤矿，本区有北京-大同、大同-运城的高速公路，交通十分便利， 交通位置见图111。1.1.3水系 本区属海河流域永定河水系桑干河支系，井内外无较大的沟谷，主要沟谷有牛倌沟、老毛窑沟、园洞窑沟、赶牛道沟、老马家沟。各沟均属常年雨季洪水冲沟，平时无水，仅有雨季洪水期泄洪，排泄地表水由南向北流入十里河，十里河由西向东经本区的北侧流经马军营村转为南东，流入桑干河。十里河位于大同市西南，为大同煤田北部之最大河流，该河发源于左云县曹家堡一带，属桑干河二级支
12、流，经旧高山、云冈出小站流入大同平原，汇入桑干河，全长74km，流域面积1185km2（据观音堂水文站资料）。上游河宽约50m，中游宽约200m，下游宽达500600m，河床坡度12，一般流量0.52.0m3/s（为煤矿井下排水），50年来最大流量为745 m3/s（1959年7月30日）。近些年来，河道有干枯现象。其百年一遇洪峰量为1410 m3/s，五十年一遇洪峰量为1154 m3/s。1.1.4地形地貌本井田位于大同煤田西南部，尖口山西侧，属黄土高原丘陵区，地表大部分被黄土覆盖，植被稀少，仅在部分沟谷出露左云组、大同组地层，区内地形复杂，总体呈东北高，西南低的态势，区内最高点位于井田北东
13、边界尖口山的西侧处，标高为1835m，最低点位于井田南部边界，标高为1560m。最大相对高差为275m。1.1.5气候与地震本区属中温带半干早大陆性季风气候，以冬季较长，寒冷干燥，夏无酷暑，春秋多风，气温干燥，风沙大，风期长，四季分明，温差显著为本地区气候特点。现将大同气象台19962006年气象资料分述如下：1、气温：一般较低，以年温差大为特点， 年平均气温为688.8C，年极端最高气温37.2C，年极端最低气温-26.5，季温和昼夜温差显著。2、降水量：历年降水量280.843 1.5mm，降雨多集中在7、8、9三个月，约占全年降水的7580。3、蒸发量：历年年蒸发量l 885.12386
14、.3mm，其中57月蒸发量最多，约占全年蒸发量的5060。4、风：大同地区一向以风沙多而著称，西北风几乎贯穿全年，每年有风时间占全年总时间的70，多集中于冬春季节，年平均风速为3.2ms，最大可达17ms。5、湿度：历年平均相对湿度为53，最大相对湿度l00，最小相对湿度为0。6、冻土：历年冻土月份为ll月至第二年4月。最大冻土深度l610mm。7、霜冻期：历年年霜冻期为177-218天，一般为每年的9月至翌年的4月。8、年结冰期：历年年结冻期为177-209天，一般为每年的10月至翌年的4月。9、积雪厚度：2009年积雪厚度超过cm，最大积雪厚度为26 cm。本地区地震按国标GB l8306
15、2001图Al，设防烈度级，设计基本地震加速度0.10g。1.2井田地质特征1.2.1地层井田位于大同煤田西南部，地表大部分被第四系黄土覆盖，仅在井田沟谷及两侧有基岩出露，出露地层为白垩系左云组、侏罗系大同组，根据以往地质资料，结合井田内钻孔揭露，井田内发育地层由老到新有：图111 交通位置图1、奥陶系中统马家沟组（O2m）地层厚度约200m，岩性以深灰色石灰岩、白云质灰岩，泥灰岩为主。2、石炭系（C）1）中统本溪组（C2b）与下伏地层呈平行不整合接触。下部为铁铝岩，上部为灰色、灰白色砂质泥岩，泥岩及中-粗粒砂岩，夹有煤线及1-2层石灰岩。厚60-72m 。2）上统太原组（C3t）与下伏地层呈整合接触。岩性为黑色、灰黑色、灰色泥岩、砂质泥岩、中、粗粒砂岩及煤层。共含煤约10层，本组地层厚120-139.0m
