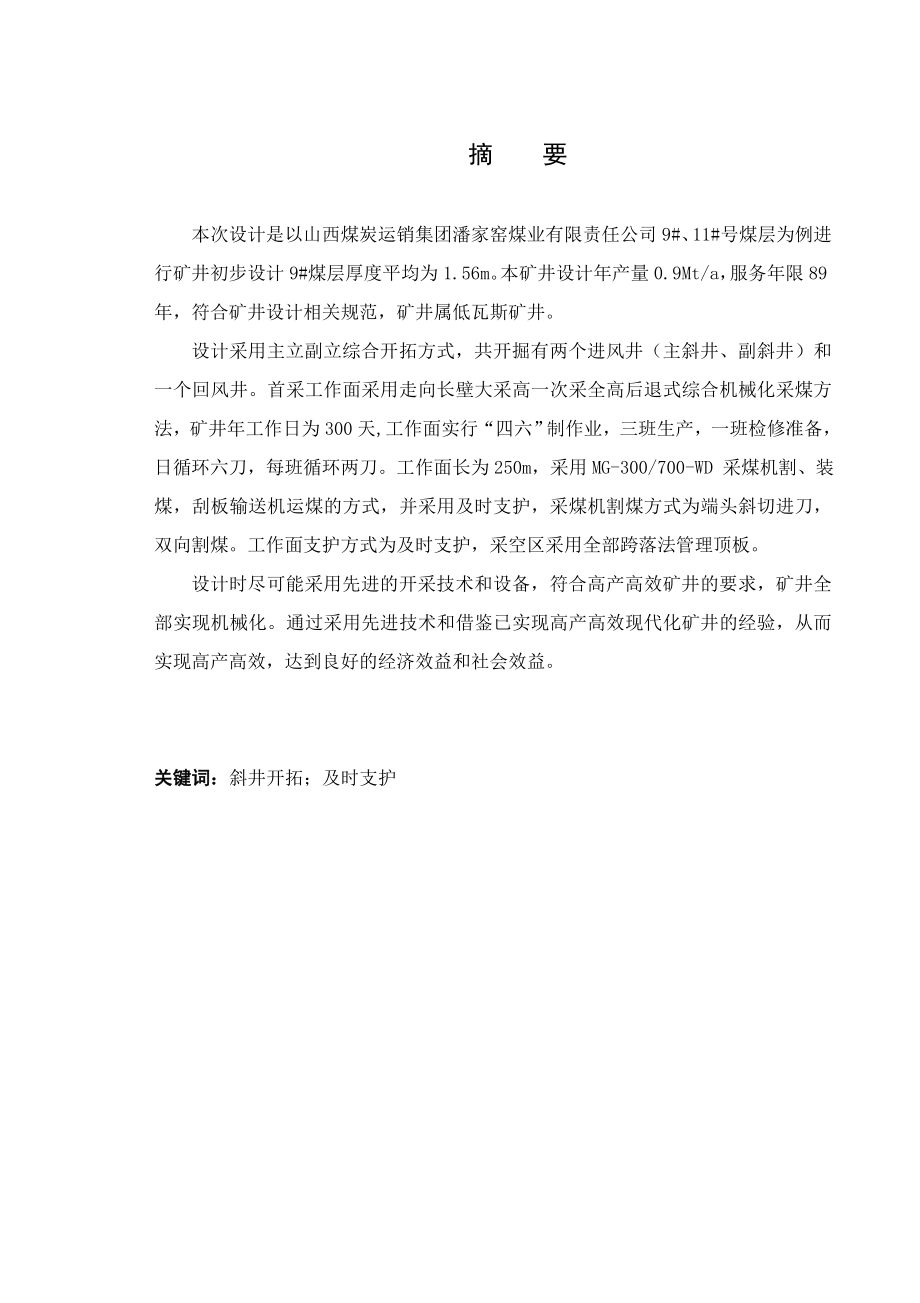

1、摘 要本次设计是以山西煤炭运销集团潘家窑煤业有限责任公司9#、11#号煤层为例进行矿井初步设计9#煤层厚度平均为1.56m。本矿井设计年产量0.9Mt/a，服务年限89年，符合矿井设计相关规范，矿井属低瓦斯矿井。设计采用主立副立综合开拓方式，共开掘有两个进风井（主斜井、副斜井）和一个回风井。首采工作面采用走向长壁大采高一次采全高后退式综合机械化采煤方法，矿井年工作日为300天,工作面实行“四六”制作业，三班生产，一班检修准备，日循环六刀，每班循环两刀。工作面长为250m，采用MG-300/700-WD 采煤机割、装煤，刮板输送机运煤的方式，并采用及时支护，采煤机割煤方式为端头斜切进刀，双向割煤

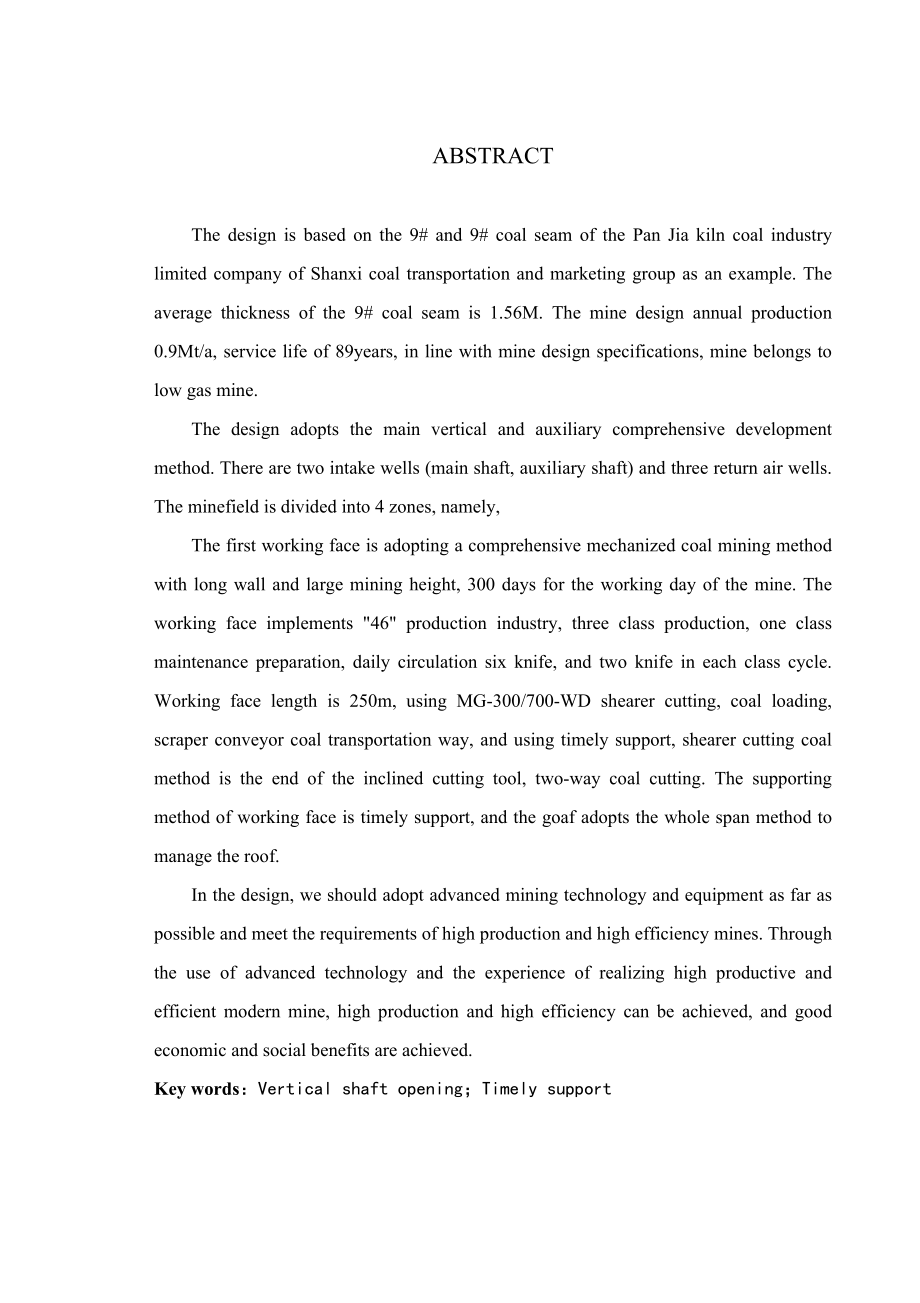

2、。工作面支护方式为及时支护，采空区采用全部跨落法管理顶板。设计时尽可能采用先进的开采技术和设备，符合高产高效矿井的要求，矿井全部实现机械化。通过采用先进技术和借鉴已实现高产高效现代化矿井的经验，从而实现高产高效，达到良好的经济效益和社会效益。关键词：斜井开拓；及时支护ABSTRACTThe design is based on the 9# and 9# coal seam of the Pan Jia kiln coal industry limited company of Shanxi coal transportation and marketing group as an examp
3、le. The average thickness of the 9# coal seam is 1.56M. The mine design annual production 0.9Mt/a, service life of 89years, in line with mine design specifications, mine belongs to low gas mine.The design adopts the main vertical and auxiliary comprehensive development method. There are two intake w
4、ells (main shaft, auxiliary shaft) and three return air wells. The minefield is divided into 4 zones, namely,The first working face is adopting a comprehensive mechanized coal mining method with long wall and large mining height, 300 days for the working day of the mine. The working face implements
5、46 production industry, three class production, one class maintenance preparation, daily circulation six knife, and two knife in each class cycle. Working face length is 250m, using MG-300/700-WD shearer cutting, coal loading, scraper conveyor coal transportation way, and using timely support, shear
6、er cutting coal method is the end of the inclined cutting tool, two-way coal cutting. The supporting method of working face is timely support, and the goaf adopts the whole span method to manage the roof.In the design, we should adopt advanced mining technology and equipment as far as possible and m
7、eet the requirements of high production and high efficiency mines. Through the use of advanced technology and the experience of realizing high productive and efficient modern mine, high production and high efficiency can be achieved, and good economic and social benefits are achieved.Key words：Verti

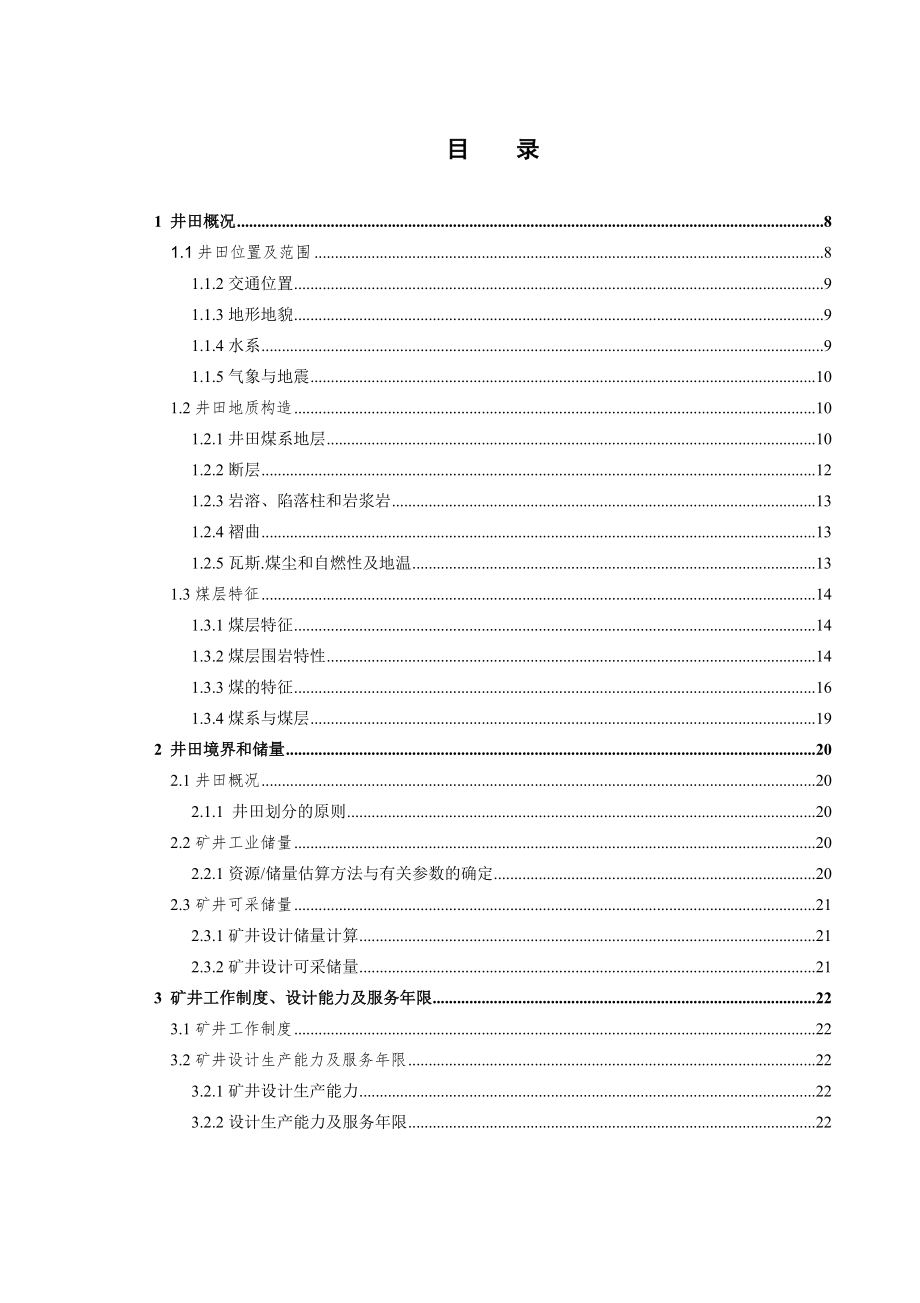

8、cal shaft opening；Timely support 目 录1 井田概况81.1井田位置及范围81.1.2交通位置91.1.3地形地貌91.1.4水系91.1.5气象与地震101.2井田地质构造101.2.1井田煤系地层101.2.2断层121.2.3岩溶、陷落柱和岩浆岩131.2.4褶曲131.2.5瓦斯.煤尘和自燃性及地温131.3煤层特征141.3.1煤层特征141.3.2煤层围岩特性141.3.3煤的特征161.3.4煤系与煤层192 井田境界和储量202.1井田概况202.1.1 井田划分的原则202.2矿井工业储量202.2.1资源/储量估算方法与有关参数的确定202.
9、3矿井可采储量212.3.1矿井设计储量计算212.3.2矿井设计可采储量213 矿井工作制度、设计能力及服务年限223.1矿井工作制度223.2矿井设计生产能力及服务年限223.2.1矿井设计生产能力223.2.2设计生产能力及服务年限224 井田开拓254.1井田开拓的基本问题254.1.1井田开拓方式的选择254.1.2矿井工业场地位置选择264.1.3开拓方案的选定264.2矿井基本巷道274.2.1井筒274.2.2井底车场的选择284.2.3硐室295 准备方式带区巷道布置315.1煤层地质特征9#315.2带区巷道布置及生产系统315.2.1.带区准备方式的确定315.2.2带区
10、内巷道掘进方法325.23带区生产能力及采出率335.3 带区区车场选型设计346 采煤方法356.1采煤工作面工艺方式356.1.1采煤工艺方式的选择356.1.2回采工作面长度的确定356.1.3工作面的推进方向和推进度366.1.4综采工作面的设备选型及配套366.2采煤工艺方式386.2.1采煤工艺386.2.2工作面支护方式与采空区的处理406.2.3工作面循环作业以及劳动组织406.2.4工作面正规循环作业生产能力416.3回采巷道的布置436.3.1回采巷道的准备方式带区式准备方式446.3.2带区煤层的地质特征447 井下运输457.1概述457.2带区运输设备的选型457.2
11、.1工作面及顺槽的运输设备选型457.3大巷的运输以及设备选择467.3.1移转载机以及破碎机的方式467.3.2井下运输系统和运输方式的确定467.3.3大巷的运输设备478 设计矿井基本技术经济指标48参考文献50致 谢511 井田概况1.1井田位置及范围山西煤炭运销集团潘家窑煤业有限责任公司位于位于大同市左云县城14km，马道头乡东北5km，行政区划隶属左云县马道头乡管辖，其地理坐标为：北纬：395302395521东经：11246171125032矿区范围14个拐点坐标为：西安80坐标系（国家6带）坐标拐点编号XY拐点编号XY14419959.4919653716.6384420260
12、.4919656712.6424419976.4919654716.6394421709.5019656688.6434418476.4819654741.64104421694.5019655780.6344418501.4919656241.64114422495.5019655767.6354418254.4919656996.65124422468.5019654174.6264419594.4919657563.65134421468.4919654189.6374420274.5019657552.64144421460.4919653691.62北京54坐标系（国家6带）坐标拐点
13、编号XY拐点编号XY14420006196537888442030719656784244200231965478894421756196567603441852319654813104421741196558524441854819656313114422542196558395441830119657068124422515196542466441964119657635134421515196542617442032119657624144421507196537631.1.2交通位置铁路：东距大同至乔村运煤专线12km，大（同）乔（村）线全长45 km，大同枢纽站交会于北同蒲线及大秦线
14、，南可达太原，东可至秦皇岛，并可经大同北抵集宁、呼市、大连，东达北京等地。公路：北距109国道大（同）左（云）公路段17 km，向东12 km可接大同至乔村矿区公路，矿区简易公路四通八达，可连接各乡、镇、村庄各煤矿。本区有（北）京大（同）、大（同）运（城）高速公路。交通运输十分便利。1.1.3地形地貌本井田位于大同煤田西南部，尖口山西侧，属黄土高原丘陵区，地表大部分被黄土覆盖，植被稀少，仅在部分沟谷出露左云组、大同组地层，区内地形复杂，总体呈东北高，西南低的态势，区内最高点位于井田北东边界尖口山的西侧处，标高为1835m，最低点位于井田南部边界，标高为1560m。最大相对高差为275m。1.1.4水系本区属海河流域永定河水系桑干河支系，井田内外无较大的沟谷，主要沟谷有牛倌沟、老毛窑沟、园洞窑沟、赶牛道沟、老马家沟。各沟均属常年雨季洪水冲沟，平时无水，仅有雨季洪水期泄洪，排泄地表水由南向北流入十里河，十里河由西向东经本区的北侧流经马军营村转为南东，流入桑干河。十里河位于大同市西南，为大同煤田北部之最大河流，该河发源于左云县曹家堡一带，属桑干河二级支流，经旧高山、云冈出小站流入大同平原，汇入桑干河，全长74km，流域面积1185km2（据观音堂水文站资料）。上游河
