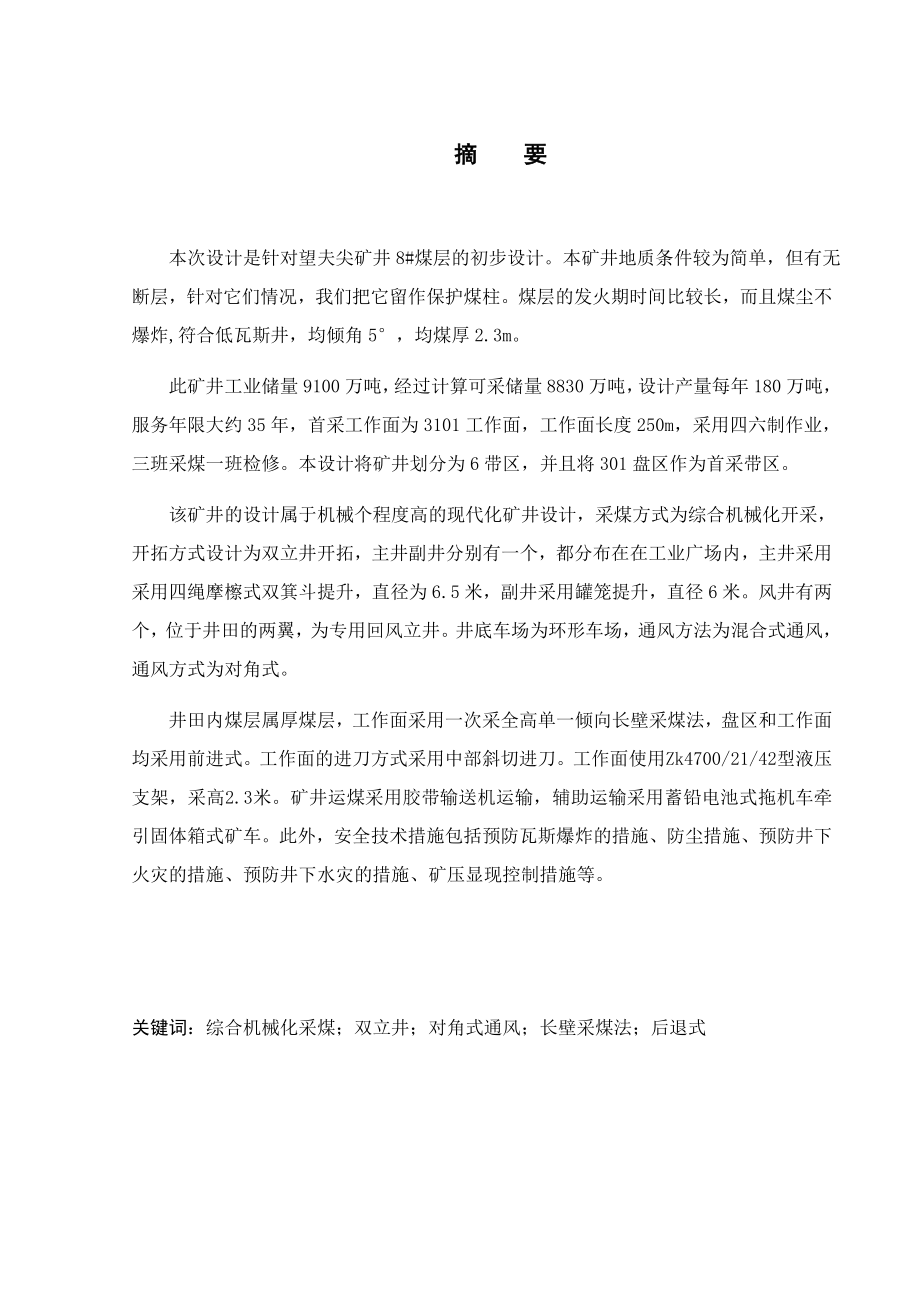

1、摘 要 本次设计是针对望夫尖矿井8#煤层的初步设计。本矿井地质条件较为简单，但有无断层，针对它们情况，我们把它留作保护煤柱。煤层的发火期时间比较长，而且煤尘不爆炸,符合低瓦斯井，均倾角5，均煤厚2.3m。此矿井工业储量9100万吨，经过计算可采储量8830万吨，设计产量每年180万吨，服务年限大约35年，首采工作面为3101工作面，工作面长度250m，采用四六制作业，三班采煤一班检修。本设计将矿井划分为6带区，并且将301盘区作为首采带区。该矿井的设计属于机械个程度高的现代化矿井设计，采煤方式为综合机械化开采，开拓方式设计为双立井开拓，主井副井分别有一个，都分布在在工业广场内，主井采用采用四绳
2、摩檫式双箕斗提升，直径为6.5米，副井采用罐笼提升，直径6米。风井有两个，位于井田的两翼，为专用回风立井。井底车场为环形车场，通风方法为混合式通风，通风方式为对角式。井田内煤层属厚煤层，工作面采用一次采全高单一倾向长壁采煤法，盘区和工作面均采用前进式。工作面的进刀方式采用中部斜切进刀。工作面使用Zk4700/21/42型液压支架，采高2.3米。矿井运煤采用胶带输送机运输，辅助运输采用蓄铅电池式拖机车牵引固体箱式矿车。此外，安全技术措施包括预防瓦斯爆炸的措施、防尘措施、预防井下火灾的措施、预防井下水灾的措施、矿压显现控制措施等。关键词：综合机械化采煤；双立井；对角式通风；长壁采煤法；后退式ABS

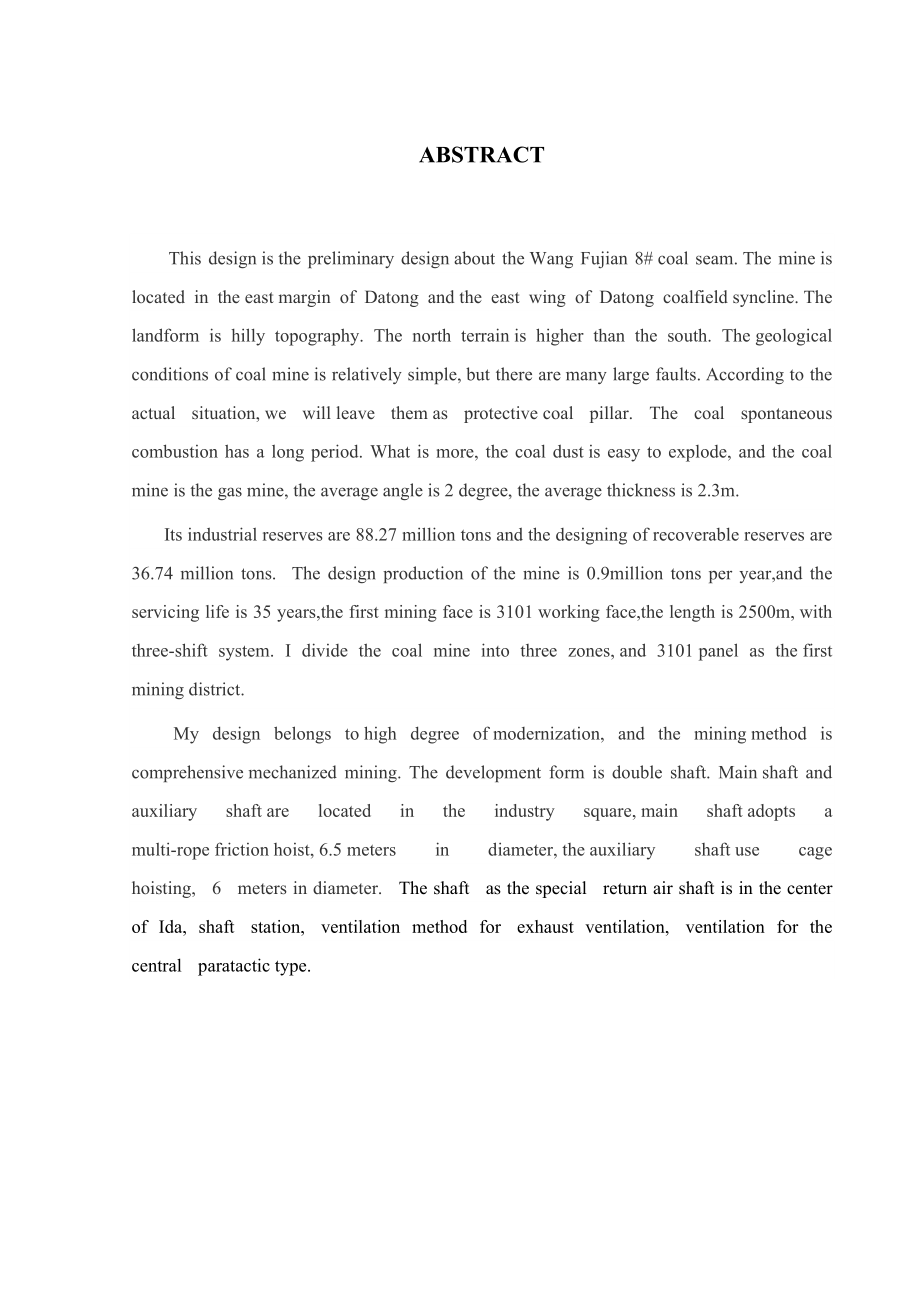

3、TRACT This designisthe preliminary designabout theWang Fujian 8#coal seam.The mineis located in theeastmargin of Datong andthe east wing of Datong coalfieldsyncline.The landform is hilly topography. The north terrainis higher than the south. Thegeological conditions of coal mineis relatively simple,
4、but there aremany large faults.According to the actual situation,we willleave themas protectivecoal pillar. The coal spontaneous combustion has a long period. What is more, the coal dustis easy to explode, and the coal mine is thegas mine,the averageangle is 2 degree,the averagethickness is 2.3m.Its
5、 industrial reserves are 88.27 million tons and the designing of recoverable reserves are 36.74 million tons. The design production of the mine is 0.9million tons per year,and the servicing life is 35 years,the first mining face is 3101working face,the length is 2500m,with three-shift system. I divi
6、de the coal mine into three zones,and 3101panel as thefirst miningdistrict.My design belongs tohigh degree ofmodernization, and the miningmethod is comprehensivemechanized mining. The development form is double shaft. Mainshaft and auxiliary shaftare located in the industry square,main shaftadopts a
7、 multi-ropefrictionhoist,6.5meters in diameter,theauxiliary shaftuse cage hoisting,6meters in diameter.The shaftas the specialreturn air shaft is in the center of Ida, shaftstation,ventilation method forexhaust ventilation,ventilation for the centralparatactic type.目 录1 井田概况及地质特征11.1井田概况1一、 1.1.1地理概
8、况2二、 1.1.2主要自然灾害2三、 1.1.3煤田开发现状及现有生产矿井开采情况21.2井田地质特征3四、 1.2.1地质特征3五、 1.2.2地质构造42井田储量和服务年限72.1矿井工业储量72.1.1井田划分72.1.3资源/储量估算主要参数的确定72.1.4计算储量82.2矿井可采储量82.2.1采区开采储量82.2.2工业广场煤柱92.3矿井设计生产能力及服务年限92.3.1矿井设计年生产能力的确定92.3.2矿井及水平服务年限的确定93井田开拓103.1井田开拓方式的选择103.1.1井筒103.2.2工业场地113.2.3开采水平的确定113.2.4井底车场123.2.5方案
9、的提出及技术比较123.2矿井开拓巷道153.2.1井筒153.2.2井底车场183.2.3主要开拓巷道194带区巷道布置234.1带区巷道布置234.1.1带区数目和位置234.1.2带区运煤、辅助运输、通风及排水系统234.1.3带区生产能力及采出率234.1.4带区运输设备选择245采煤方法255.1采煤工艺方式255.1.1采煤方法选择255.1.2工作面长度的确定265.1.3采煤机型号和进刀方式265.1.4输送机型号275.1.5支架型号285.1.6控顶设计和支护强度校核295.1.8工作面采空区处理方法305.2矿井工作制度305.3回采巷道布置305.3.1回采巷道布置方式
10、305.3.2分带巷道布置尺寸305.3.3分带巷道支护方式336矿井通风及安全技术356.1矿井通风系统选择356.1.1通风方式的选择356.1.2通风系统356.2带区及全矿所需风量366.2.1掘进通风及硐室通风366.2.2风量分配406.2.3通风阻力的计算416.2.4矿井总通风阻力的计算436.3防止特殊灾害的安全措施436.3.1预防瓦斯爆炸的措施436.3.2防尘措施446.3.3预防井下火灾的措施446.3.4预防井下水灾措施446.3.5矿压显现控制措施446.3.6矿井安全出口446.3.7自救器及安全仪表的配备456.3.8矿山救护457矿井提升、运输和排水系统46
11、7.1主副井提升选型467.1.1主井提升方式及设备467.1.2副井提升方式及设备467.2带区运输设备选择467.2.1设备选型原则467.2.2带区运输设备选型及能力验算477.3井下排水498设计矿井基本技术指标50参考文献52致 谢54631 井田概况及地质特征1.1井田概况一、 1.1.1地理概况1、位置与交通望夫尖井田位于山西省大同煤田东翼中东部边缘地带，距大同市约30km，距同煤集团公司17km。地理位置为东经1124932113930，北纬39524010。位于口泉河两侧，鹅毛口河以北，七峰山西侧。属大同市南郊区及朔州市怀仁县所辖。本井田铁路、公路交通便利。交通位置见图1-1
12、-1。2、河流与水体望夫尖井田属于海河流域永定河水系桑干河北岸支系，主要河流有十里河、口泉河、鹅毛口河。（1）十里河：位于大同市西南、井田北部的云岗沟内。流域面积1044km2，全长61.5km，河宽50600m，坡度0.2l，树枝状水系。小站水文站1954年测得最大洪峰流量224m3s，1952年最小流量0.003m3/s。（2）口泉河：从井田中间穿过。流域面积600km2，全长 50km，河宽20150m，树枝状水系，坡度57%，为间歇性河流，流量甚小，主要靠矿坑排水补给。但雨季山洪暴发时流量猛增，1988年7月12日，据有关部门估计，洪峰流量600m3/s。（3）鹅毛口河：位于井田南，流
13、域面积110km2，全长 12km，河宽 80m130m，河床坡度1.8%，树枝状水系。日常流量为0.043 m3/s 。3、气象、地震气象：本区属中温带、大陆性气候，昼夜温差较大，冬季干燥寒冷，风沙严重，夏季炎热。年最高气温37，最低气温-28，年平均气温6.5。年最大降雨量634.7mm，年平均降雨量419.88mm，降雨主要集中在七、八、九三个月内。年平均蒸发量1880.1mm，一般大于降雨量的34倍。本区多为北西风和北风，次为西风和西北风，最大风速29m/s，平均风速3.0m/s。历年最大积雪深度22cm，冰冻期自十月上旬至翌年四月下旬，历年最大积雪厚度22cm，最大冻土深度161cm
14、。地震：根据中国地震烈度区划图本区地震烈度为7。据国家地震局以震发烈1994011号文批复，工业场地和风井场地的地震烈度均为7。本设计根据有关部门规定工业场地建筑均按地震烈度7设防。二、 1.1.2主要自然灾害本矿井主要自然灾害有：水、火、瓦斯、煤尘、顶板。三、 1.1.3煤田开发现状及现有生产矿井开采情况大同煤田为“双系”煤田，上部赋存侏罗系煤层，下部赋存石炭二叠系煤层。侏罗系煤层赋存层数多，储量大、埋藏浅、煤质优良，开采历史悠久，目前大同煤田的主要煤炭产量仍然出至侏罗系煤层。上部生产矿井情况：望夫尖井田上部的侏罗系煤层，由于挖金湾、王村、雁崖、白洞、四老沟矿和马口煤矿的多年开采，已基本采完
15、。现有近百个小煤矿仍在开采大矿遗留的边角煤、煤柱和薄煤层。井田内侏罗系剩余储量很小，小煤窑服务年限也短，从总体上来说，对塔山矿井建设影响不大。据地质报告提供本井田范围内石炭二叠系煤层尚无小煤窑开采。在井田外东部煤层浅部露头有北广峪、南广峪、乱炭窑、灰窑沟、三国庙、炭窑峪（郊城）、炭窑岭（羊坊）、七峰山等八个地方小煤矿，开采35#、8#煤层，年产量一般为515万t，均为土法开采，开拓方式大多为斜井，各矿井井下涌水量微弱，35#煤层顶板管理困难，煤层有自然发火倾向。靠近井田东南部有怀仁县虎龙沟煤矿，年设计生产能力60万t，斜井开拓，生产初期开采8#煤层，日排水量5060m3。本井田以南鹅毛口沟内还有窑子头，王卞庄、柴沟、石井等怀仁县联办矿，年设计生产能力均为30万t，均已建
