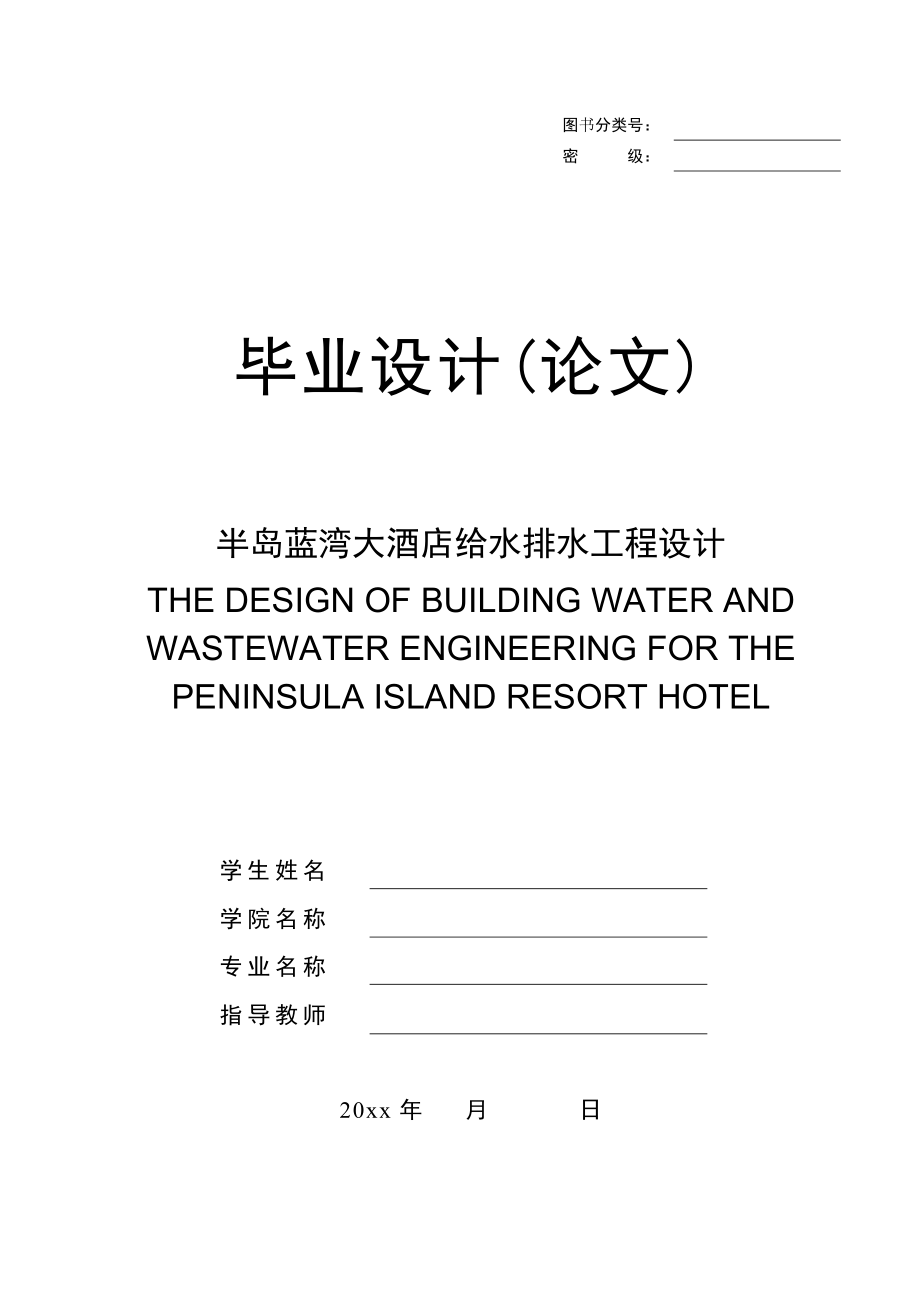

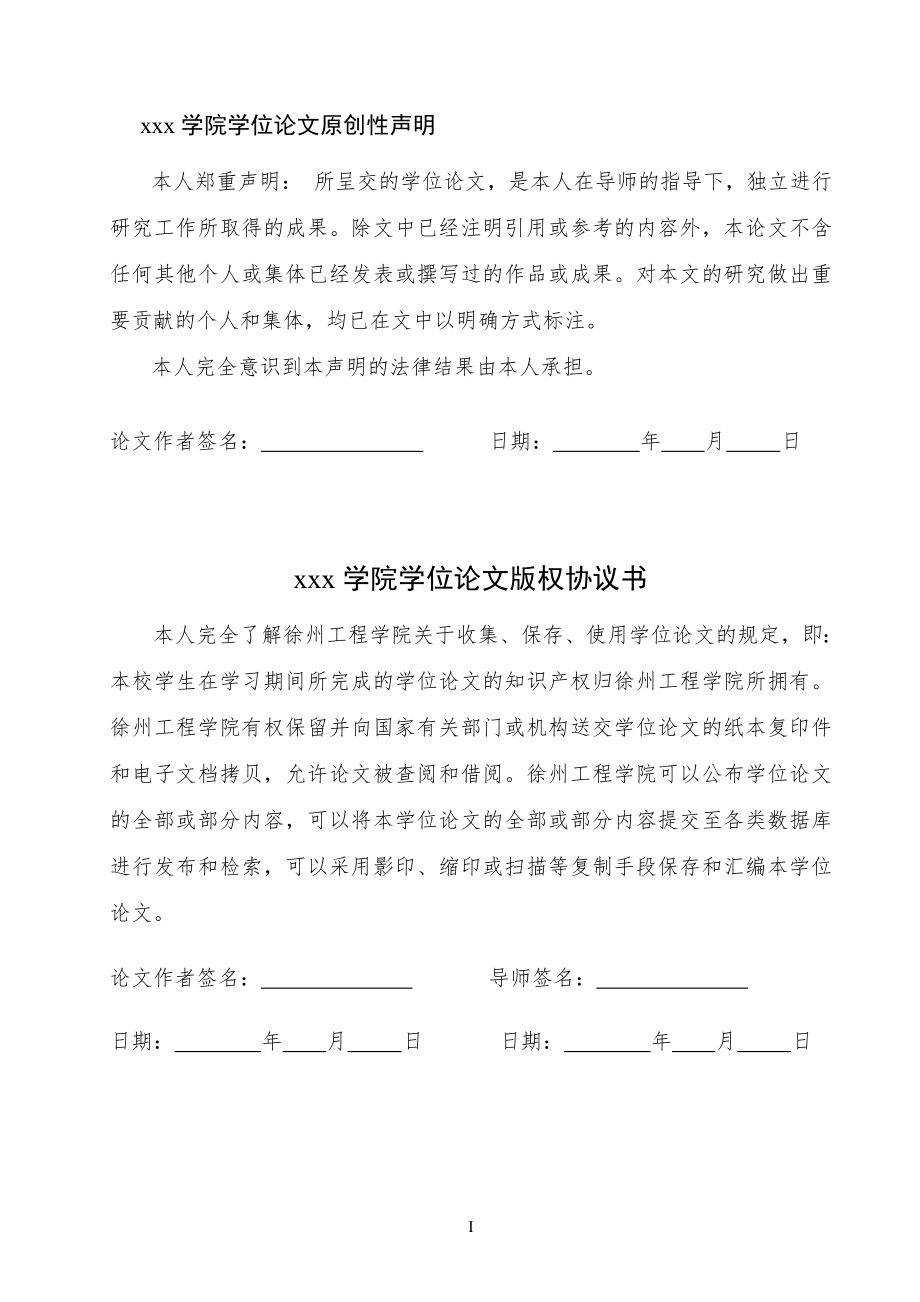

1、图书分类号：密 级：毕业设计(论文)半岛蓝湾大酒店给水排水工程设计THE DESIGN OF BUILDING WATER AND WASTEWATER ENGINEERING FOR THE PENINSULA ISLAND RESORT HOTEL 学生姓名学院名称专业名称指导教师20xx年月日xxx学院学位论文原创性声明本人郑重声明： 所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。本人完全意识到本声明的法律结果

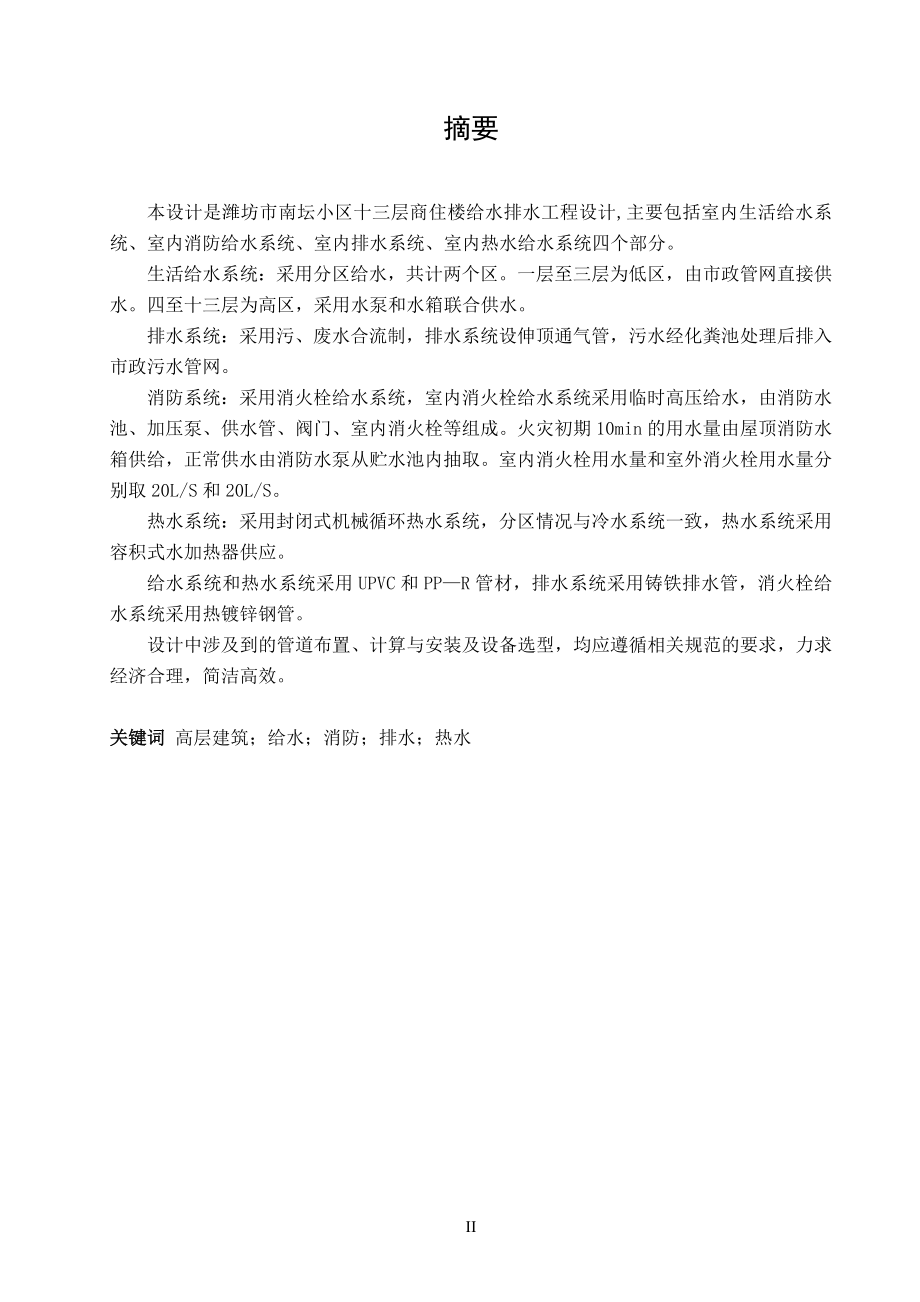

2、由本人承担。论文作者签名： 日期： 年 月 日xxx学院学位论文版权协议书本人完全了解徐州工程学院关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归徐州工程学院所拥有。徐州工程学院有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。徐州工程学院可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。论文作者签名： 导师签名： 日期： 年 月 日 日期： 年 月 日摘要本设计是潍坊市南坛小区十三层商住楼给水排水工程设计,主要
3、包括室内生活给水系统、室内消防给水系统、室内排水系统、室内热水给水系统四个部分。生活给水系统：采用分区给水，共计两个区。一层至三层为低区，由市政管网直接供水。四至十三层为高区，采用水泵和水箱联合供水。排水系统：采用污、废水合流制，排水系统设伸顶通气管，污水经化粪池处理后排入市政污水管网。消防系统：采用消火栓给水系统，室内消火栓给水系统采用临时高压给水，由消防水池、加压泵、供水管、阀门、室内消火栓等组成。火灾初期10min的用水量由屋顶消防水箱供给，正常供水由消防水泵从贮水池内抽取。室内消火栓用水量和室外消火栓用水量分别取20L/S和20L/S。热水系统：采用封闭式机械循环热水系统，分区情况与冷
4、水系统一致，热水系统采用容积式水加热器供应。给水系统和热水系统采用UPVC和PPR管材，排水系统采用铸铁排水管，消火栓给水系统采用热镀锌钢管。设计中涉及到的管道布置、计算与安装及设备选型，均应遵循相关规范的要求，力求经济合理，简洁高效。关键词 高层建筑；给水；消防；排水；热水AbstractThis design is Weifang City, NanTan thirteen commercial and residential water and wastewater engineering design, including the four parts of the indoor do
5、mestic water supply system, the indoor fire water supply system, plumbing system, indoor hot water supply system.Domestic water supply system: regional water supply, a total of two districts. Level 1-3 lower zone, directly by the municipal pipe network water supply. Four to thirteen high area, joint
6、 water supply pumps and water tanks.Drainage system: sewage, wastewater Combined drainage system set stretch top snorkel after septic tanks, sewage discharged into the municipal sewage pipe network.Fire System: Fire Hydrant System, indoor fire hydrant water supply system uses a temporary high-pressu
7、re water supply, pressure pumps, water pipes, valves, fire hydrant, fire pond. Initial fire 10min amount of water supplied by the roof fire water tank, the normal supply is drawn from the storage pool by the fire pump. Fire hydrant water use and outdoor fire hydrant water usage take 20L / S and 20L
8、/ S.Hot water system: the closed mechanical circulating hot water system, partition with cold water systems, hot the volumetric water heater supply.Water supply system and hot water systems are made of UPVC and PP-R water pipe cast iron pipes, drainage systems, fire hydrant water supply system uses
9、hot galvanized steel pipe.Piping involved in the design, calculation and installation and equipment selection should be guided by the requirements of the relevant specifications, and strive to economical, simple and efficient.Keywords high-rise buildings; water supply; fire; drainage; HotIII目录1 绪论11
10、.1毕业设计的原始资料及相关数据11.2毕业设计(论文)的内容和要求21.2.1毕业设计内容21.2.2设计要求21.2.3毕业设计应完成的技术文件22设计说明书32.1建筑给水工程（冷水）32.1.1生活给水系统的竖向分区32.1.2给水方案的确定32.1.3给水系统的组成52.1.4给水管材的选取52.1.5给水管道布置与安装62.2建筑排水工程92.2.1排水方式的选择92.2.2排水系统的组成112.2.3排水管道设置及安装要求112.2.4排水管材122.3建筑消防工程132.3.1建筑消防系统工程设计参数的确定132.3.2消防系统设计132.3.3消防管道的安装与布置要求142.
11、3.4自动喷水灭火系统142.4建筑热水工程152.4.1热水加热方式的确定152.4.2热水系统的选择152.4.3系统组成162.4.4管道及设备安装要求162.4.5热水管材163设计计算书183.1建筑给水系统设计计算183.1.1用水量标准及用水量计算183.1.2生活贮水池容积计算183.1.3屋顶生活水箱容积计算183.1.4水表的选取193.1.5设计秒流量计算203.1.6低区给水水力计算203.1.7低区给水系统压力校核213.1.8高区给水水力计算223.1.9高区生活水箱安装高度校核233.1.10地下室加压水泵选取24I3.2建筑排水系统设计计算243.2.1用水量标
12、准及用水量计算253.2.2低区排水管网水力计算253.2.3高区排水管网水力计算263.2.4化粪池的计算及选型283.2.5通气立管的计算303.2.6集水井及提升泵选型303.3建筑消防系统的设计计算303.3.1室内消火栓系统的布置303.3.2室内消火栓管网布置313.3.3室内消火栓布置313.3.4消防水箱容积323.3.5消防水泵的确定323.3.6消防水池设计计算343.3.7消火栓口所需水压343.3.8消火栓给水系统最不利管路水力计算353.3.9消火栓泵的选择373.3.10减压孔板的选择373.3.11水泵接合器383.3.12自动喷水灭火系统383.4建筑热水系统设
13、计计算413.4.1热水量、耗热量、热媒耗量计算413.4.2加热器计算423.4.3热水配水管网水力计算433.4.4热水回水管网水力计算453.4.5循环水泵的水力计算46结论47致谢49参考文献50II1 绪论1.1毕业设计的原始资料及相关数据(1) 潍坊市南坛小区住宅楼基础资料本建筑为一综合性民用建筑，建筑面积为9963.65m2，建筑高度45.30m，工程地质条件良好。地下一层为停车场，地上一至三层为商场，四至十一层为住宅用房，十二层为储藏室，十三层机房，住宅给水采用分户计量一户一表，屋顶设消防水箱。各层高度如下：地下一层车库4.80m，商场一层4.5m，商场二层3.9m，商场三层3
14、.9m，住宅标准层3.0m，建筑总高度45.30m。市政管网压力0.30MPa，建筑物北侧和西侧各有一市政给水管，管径DN300mm，管中心标高-1.0m（以室外设计地坪为基准），室外地坪南北标高相同，均为-0.400m；市政排水管道在建筑物东侧，管径为DN400，管顶埋深2.5m。建筑附近有足够压力的蒸汽热源。(2) 提供建筑物地下一层平面图、首层平面图、二层平面图、三层平面图、住宅标准层平面图、屋顶水箱间平面图。 (3)气象资料： 年平均温度 12.3最热月平均气温 31.6最高气温 40.6最冷月平均气温 -4.1最低气温 -16土壤冻结最大深度 42mm年平均降水量 650.0 mm日最大降水量 213.0 mm相对湿度 平均：71%冬季 61%夏季 70%主导风向 全年主导风向为南风、北风平均风速 4m/s最大风速 20m/s积雪最大厚度 26cm1.
