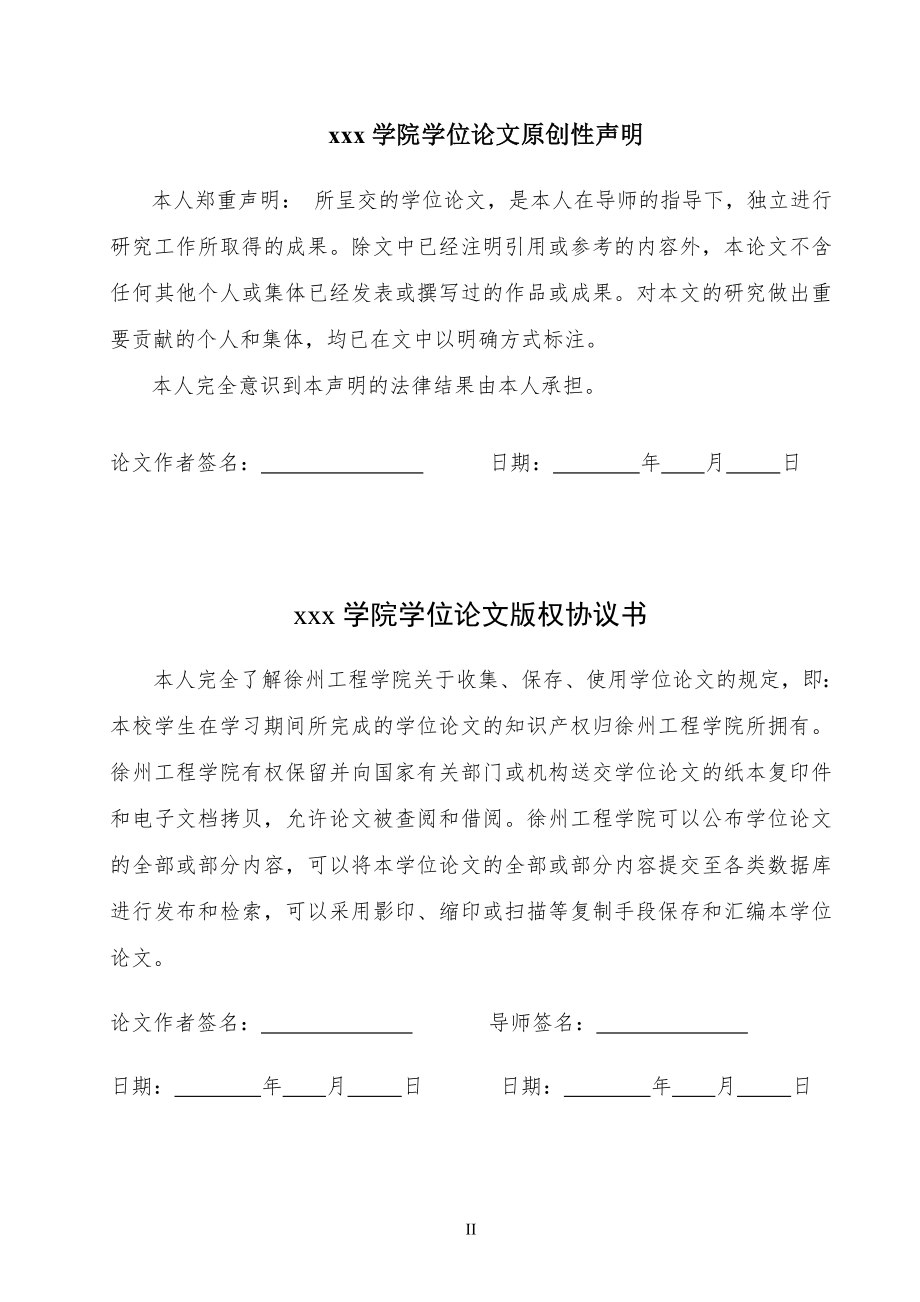

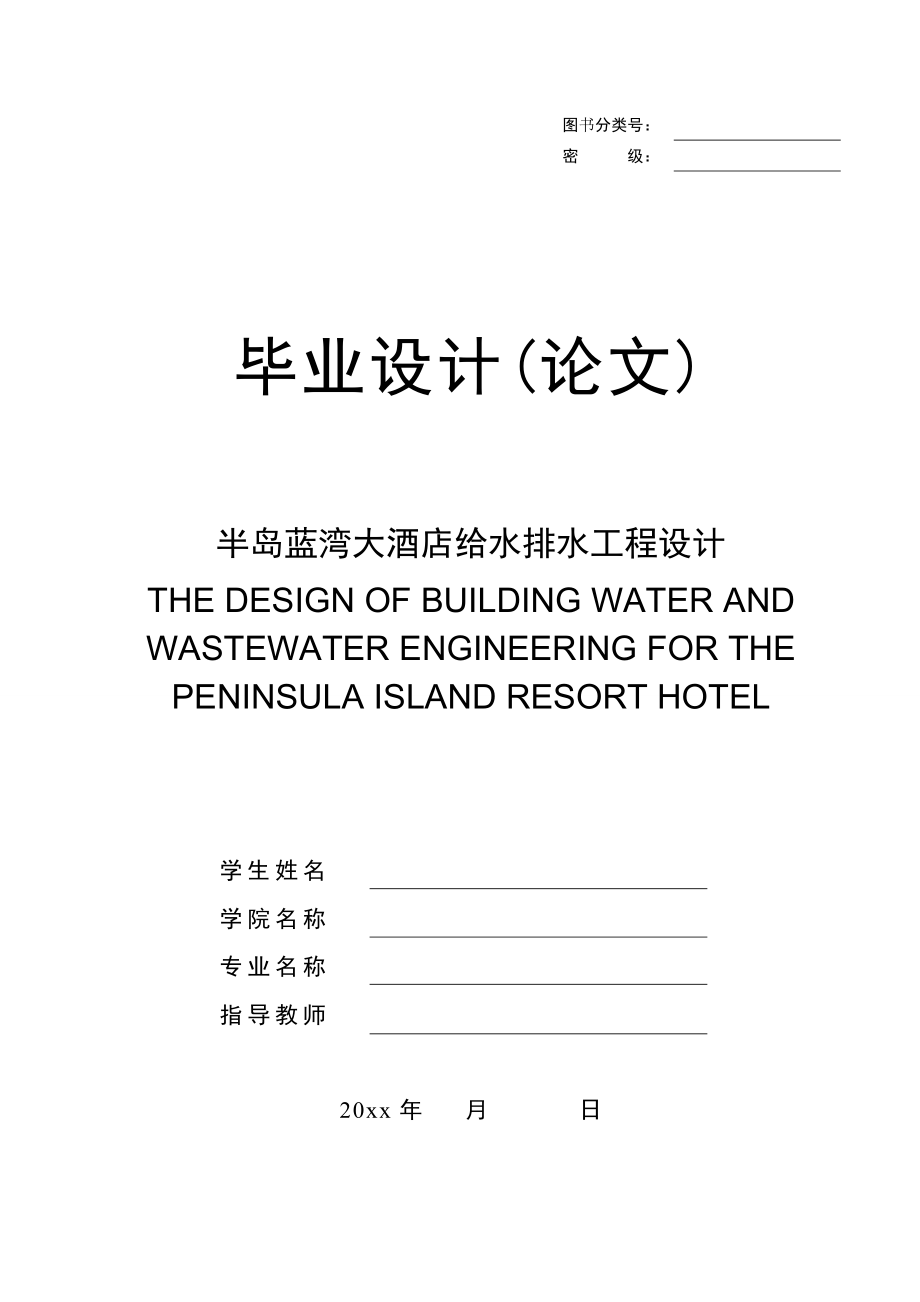

1、图书分类号：密 级：毕业设计(论文)半岛蓝湾大酒店给水排水工程设计THE DESIGN OF BUILDING WATER AND WASTEWATER ENGINEERING FOR THE PENINSULA ISLAND RESORT HOTEL 学生姓名学院名称专业名称指导教师20xx年月日xxx学院学位论文原创性声明本人郑重声明： 所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。本人完全意识到本声明的法律结果

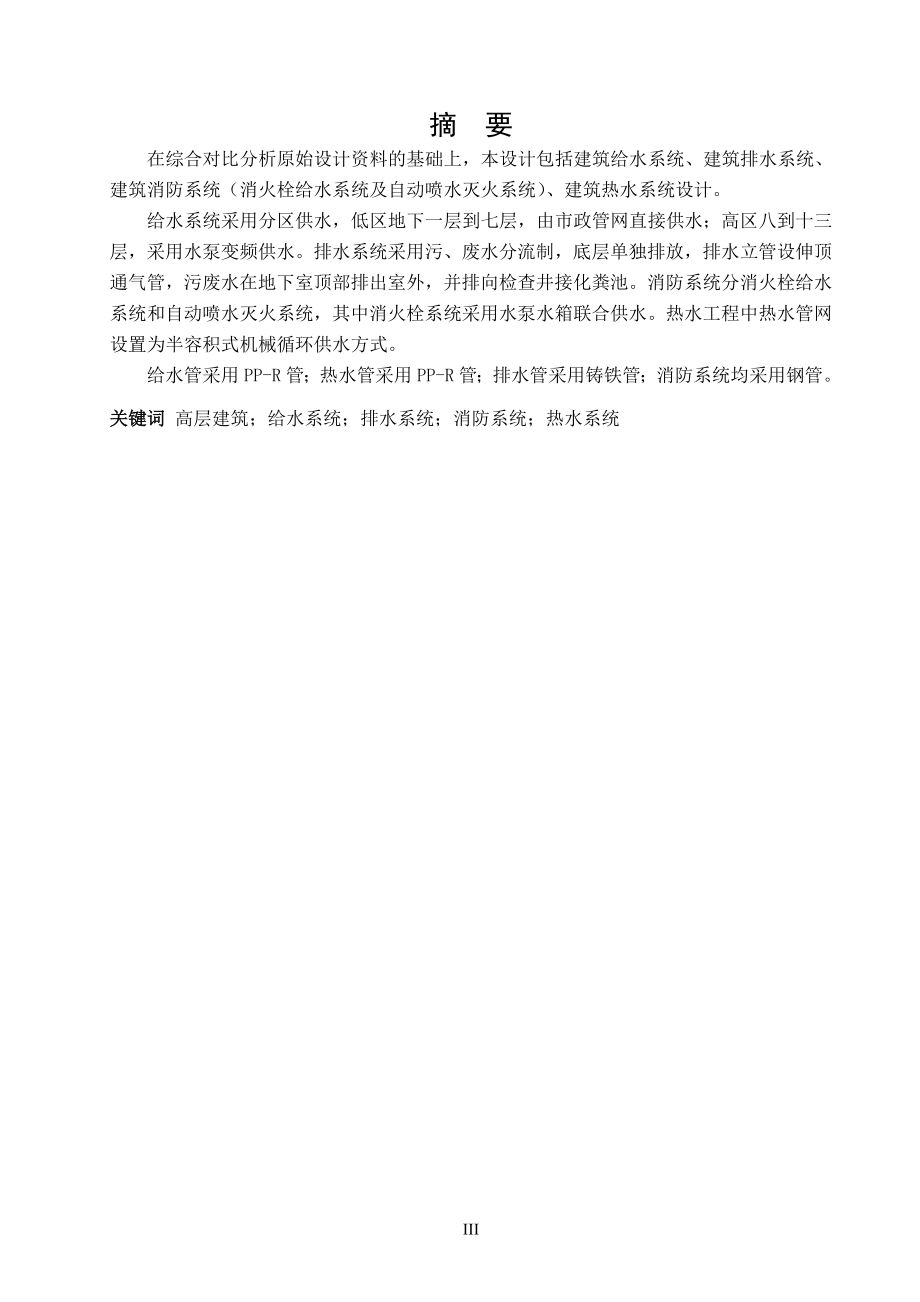

2、由本人承担。论文作者签名： 日期： 年 月 日xxx学院学位论文版权协议书本人完全了解徐州工程学院关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归徐州工程学院所拥有。徐州工程学院有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。徐州工程学院可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。论文作者签名： 导师签名： 日期： 年 月 日 日期： 年 月 日摘 要在综合对比分析原始设计资料的基础上，本设计包括建筑给水
3、系统、建筑排水系统、建筑消防系统（消火栓给水系统及自动喷水灭火系统）、建筑热水系统设计。给水系统采用分区供水，低区地下一层到七层，由市政管网直接供水；高区八到十三层，采用水泵变频供水。排水系统采用污、废水分流制，底层单独排放，排水立管设伸顶通气管，污废水在地下室顶部排出室外，并排向检查井接化粪池。消防系统分消火栓给水系统和自动喷水灭火系统，其中消火栓系统采用水泵水箱联合供水。热水工程中热水管网设置为半容积式机械循环供水方式。给水管采用PP-R管；热水管采用PP-R管；排水管采用铸铁管；消防系统均采用钢管。关键词 高层建筑；给水系统；排水系统；消防系统；热水系统IIIAbstractBased
4、on the synthesis analysis, the water supply system, the drainage system, fire system(fire hydrant system and automatic sprinkler system) and roof drainage system for the high twenty second commerce-residence building building of military division residential designed.Water supply system partition wa
5、ter supply, the lower zone basement to seven by the municipal pipe network directly to the water supply; the high zone eight to thirteen, and the pump frequency of water supply. Drainage system sewage, waste water diversion system, the underlying emissions alone, drainage riser set stretch top snork
6、el, water and wastewater exhausted to the outside at the top of the basement, side-by-side inspection wells connected to septic tanks. The system of fire hydrant water supply system and sprinkler system, fire hydrant system uses a pump tank joint water supply. Hot water project in the hot water pipe
7、 network is set to a positive-displacement machine circulating water supply.Water supply pipe PP-R pipe; PP-R pipe hot water pipes; drain pipe cast iron pipe; fire systems are used in the steel.Keywords high-rise buildings water supply system drainage systems fire protection system hot water systemI
8、目 录1 绪论11.1 设计题目11.2目的和作用11.3 设计任务11.4 设计要求11.5建筑设计原始资料21.6城市给水排水设计资料22 设计说明书32.1 室内给水工程32.1.1系统选择32.1.2分区方式及系统组成42.1.3贮存、加压设备及构筑物52.1.4施工要求52.2消火栓系统52.2.1建筑物类别和火灾危险等级的确定52.2.2室外消火栓系统62.2.3室内消火栓系统62.2.4自动喷水灭火系统72.3排水系统82.3.1排水系统相关规范82.3.2排水水质及特点82.3.3系统选择92.3.4系统组成92.4 管道及设备安装要求92.4.1给水管道及设备安装要求92.4
9、.2消防管道及设备安装要求112.4.3排水管道及设备安装要求122.5 热水系统132.5.1热水系统相关规范132.5.2热水供应系统类型142.5.3系统组成152.5.4 管道的布置与敷设152.5.5 热水管材163 设计计算书173.1 给水系统计算173.1.1竖向分区173.1.2用水量计算173.1.3给水管网水力计算193.2室内消防给水系统计算263.2.1消火栓系统布置263.2.2消火栓系统计算273.2.3消防泵扬程和流量30I3.3自动喷水灭火系统323.3.1室内自动喷淋系统水力计算323.3.2自动喷淋泵363.3.3增压设备363.4 室内排水系统计算363
10、.4.1排水系统类型363.4.2排水系统计算363.5 热水系统计算393.5.1 热水量计算393.5.2 耗热量计算403.5.3 热媒耗量计算413.5.4 加热设备的选择与计算413.5.5 热水管网水力计算42总结49致谢50参考文献51II1 绪论1.1 设计题目半岛蓝湾大酒店建筑给水排水工程设计1.2目的和作用培养提高学生综合运用在校所学的基础理论、基础知识和基础技能解决工程实际问题的能力，以达到总结、巩固扩大和深化所学的知识；培养和调动学生学习的主动性和积极性；激发学生创新精神；使学生进一步了解我国基本建设方面的政策，提高学生对国家建设的责任感。通过毕业设计的综合训练，培养提
11、高学生调查研究、查阅文献、收集运用知识的能力；综合分析、制定设计方案的能力；并进一步培养提高学生的计算。绘图、运用工具书和编写说明书的技能，以及运用计算机计算、绘图和进行外语翻译的能力。1.3 设计任务根据设计任务书要求设计该建筑内给水排水工程具体设计项目为：（1）给水系统，主要是室内冷水给水系统。（2）消防给水系统：包括消火栓给水系统和自动喷水灭火系统。（3）排水系统：包括生活污水系统和废水系统。（4）热水系统：主要是室内热水系统。1.4 设计要求（1）按设计任务，编写计算说明书一份，字数在1万2.5万字。（2）绘制该给水排水设计工程的施工图（包括平面图、系统图、首页说明等）。数量10张以上
12、，要求用计算机绘图。（3）通过毕业设计，熟悉并掌握建筑给排水工程的设计内容、设计原理、方法和步骤，学会根据设计原始资料正确地选定设计方案，正确计算, 具备设计一般建筑给排水工程的初步能力。（4）设计说明（计算）书应包括与设计有关的分析说明及计算，要求内容系统完整，计算准确，言简意赅，准确、完整地表达设计意图及过程，书写规范工整、图文并茂，装订整齐。（5）设计图纸应符合制图标准及有关规定，内容完整，布局合理，正确清晰，能较好地表达设计意图。1.5建筑设计原始资料半岛蓝湾大酒店拟建于南京市的一座集娱乐、就餐、客房等为一体的四星级酒店。总占地面积6750m2，建筑面积为35465.13 m2，建筑总
13、高度为56.89米，建筑高度为50.4米，地上13层，地下1层。地下一层为停车场、设备用房等。一层为门厅、包房、商场等。二层为休息室、宴会厅、报告厅、会议室、歌舞厅、包房等。三至十三层为客房。12层均有公共卫生间，内设小便器、蹲式大便器、洗脸盆等。313层为客房，共232套，每套客房均有卫生间，标准间的卫生间内设坐式大便器、洗脸盆、浴盆各一件，洗脸盆、淋浴器各1件或坐式大便器、洗脸盆、浴盆各1件。1.6城市给水排水设计资料（1） 给水水源： 该建筑以城市市政给水管网为水源，建筑物南侧有一条DN300的市政给水干管，最小资用水头0.40MPa，管中心标高-1.10m（以室外设计地坪为基准），室内
14、外高差为0.75m。该建筑物位于南京市。城市管网不允许直接抽水。建筑物东侧为给水水池，消防水池以及其加压附属设施。（2） 排水条件：在建筑物西侧有一排水干管，管底标高为-1.30m（以室外设计地坪为基准），公称直径为300mm。建筑物排水采取污废分流排水。（3） 建筑附近有足够压力的蒸汽热源。（4）气象资料：年平均气温15.7，年最高气温35.8，年最低气温-6.9，最热月平均气温28.1，最冷月平均气温-2.1，年平均降水量1021.3mm，最大平均湿度81%，最大风速19.8m/s，土壤最大冻结深度0.09m，夏季主导风向为东南、东风，冬季主导风向为东北、东风，地震烈度7度，无霜期237天。2 设计说明书2.1 室内给水工程2.1.1系统选择2.1.1.1 系统分区根据原始资料和建筑给排水设计规范，市政给水管的最小水头为0.40MPa，本建筑屋顶标高56.89m，若单独采用水泵水箱给水系统会造成1-3层的楼层静水压力超过0.35MPa，不符合规范要求，结果容易导致管材接口及管件损坏而漏水，因此，室内给水系统拟采用分区供水：-1至7层为低区，市政直接供水，8至13层为高区，采取水泵加压直接供水。2.1.1.2 方案比较对于分区两个以上的高层建筑，给水系统的供水方式应进行方案比较，方案比较
