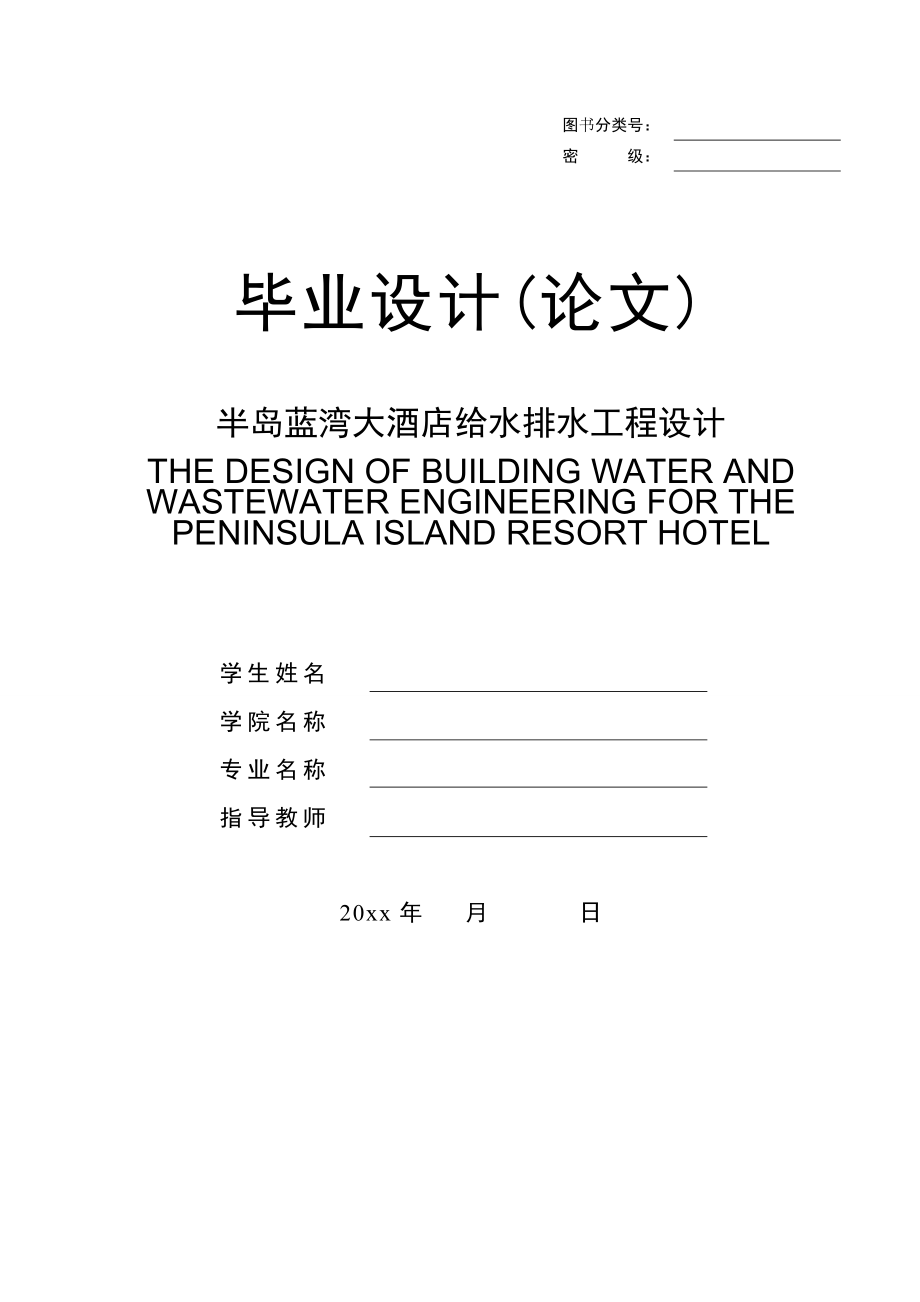

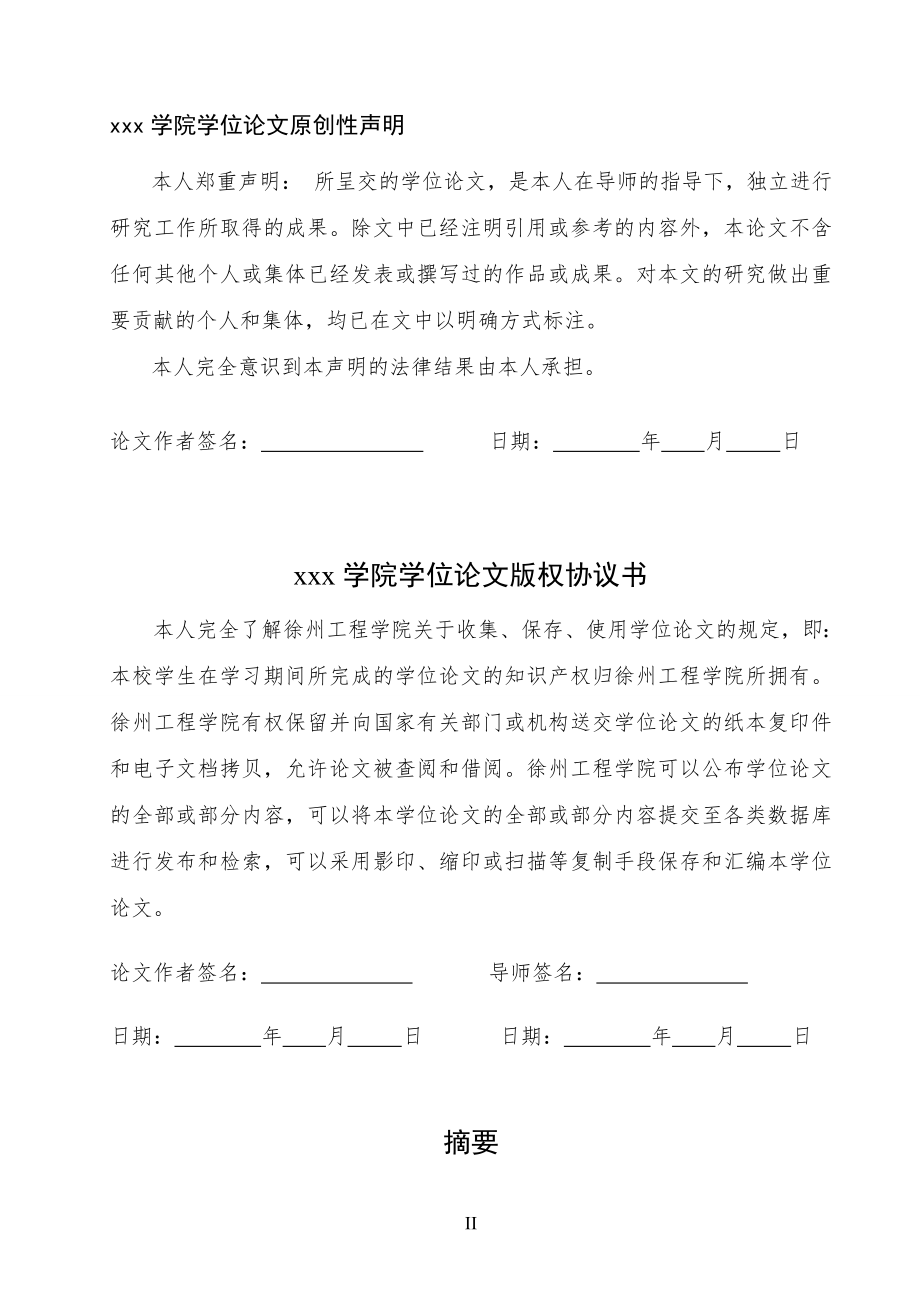

1、图书分类号：密 级：毕业设计(论文)半岛蓝湾大酒店给水排水工程设计THE DESIGN OF BUILDING WATER AND WASTEWATER ENGINEERING FOR THE PENINSULA ISLAND RESORT HOTEL 学生姓名学院名称专业名称指导教师20xx年月日xxx学院学位论文原创性声明本人郑重声明： 所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。本人完全意识到本声明的法律结果

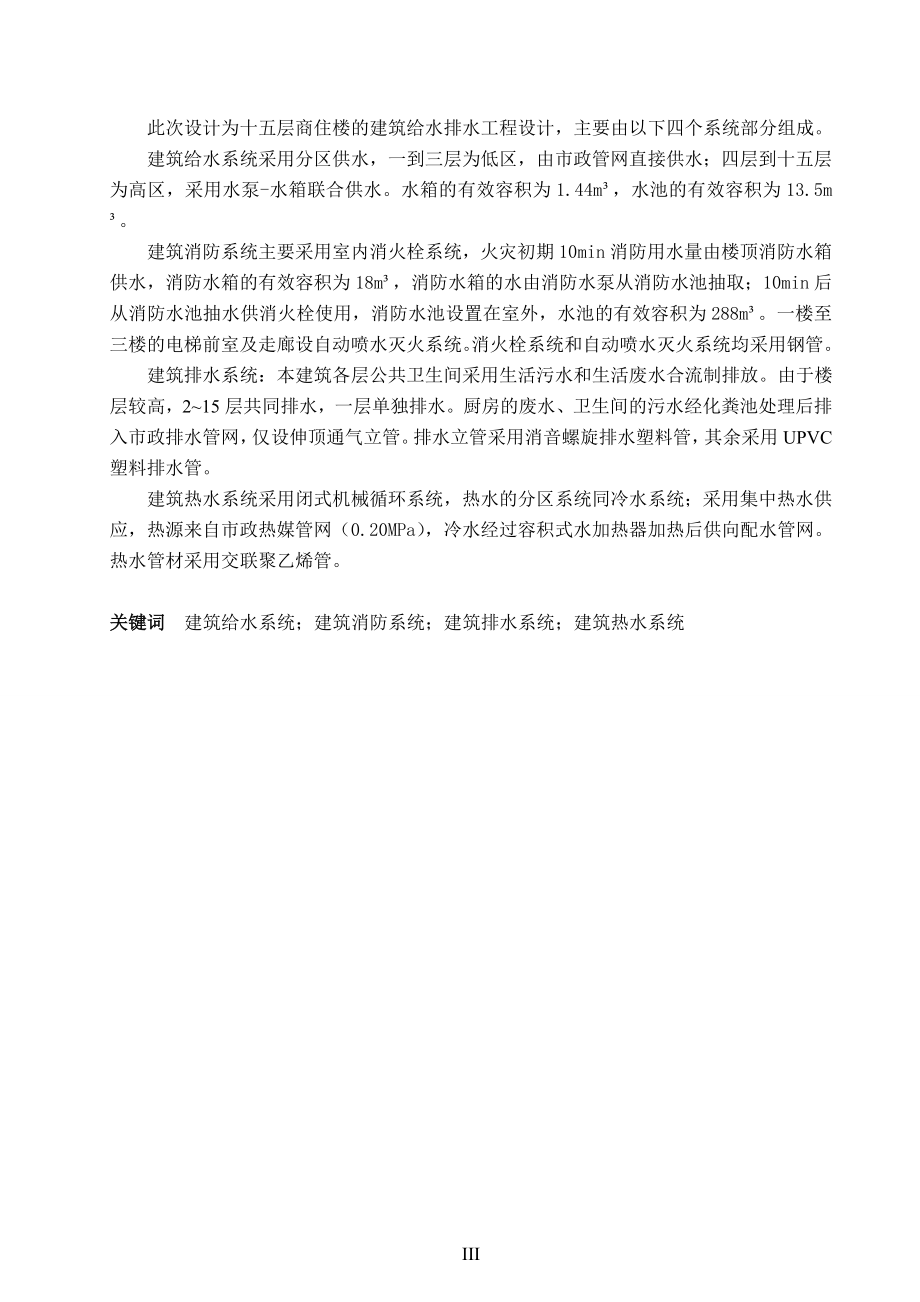

2、由本人承担。论文作者签名： 日期： 年 月 日xxx学院学位论文版权协议书本人完全了解徐州工程学院关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归徐州工程学院所拥有。徐州工程学院有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。徐州工程学院可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。论文作者签名： 导师签名： 日期： 年 月 日 日期： 年 月 日摘要此次设计为十五层商住楼的建筑给水排水工程设计，主要由以下
3、四个系统部分组成。建筑给水系统采用分区供水，一到三层为低区，由市政管网直接供水；四层到十五层为高区，采用水泵-水箱联合供水。水箱的有效容积为1.44m，水池的有效容积为13.5m。建筑消防系统主要采用室内消火栓系统，火灾初期10min消防用水量由楼顶消防水箱供水，消防水箱的有效容积为18m，消防水箱的水由消防水泵从消防水池抽取；10min后从消防水池抽水供消火栓使用，消防水池设置在室外，水池的有效容积为288m。一楼至三楼的电梯前室及走廊设自动喷水灭火系统。消火栓系统和自动喷水灭火系统均采用钢管。 建筑排水系统：本建筑各层公共卫生间采用生活污水和生活废水合流制排放。由于楼层较高，215层共同排
4、水，一层单独排水。厨房的废水、卫生间的污水经化粪池处理后排入市政排水管网，仅设伸顶通气立管。排水立管采用消音螺旋排水塑料管，其余采用UPVC塑料排水管。建筑热水系统采用闭式机械循环系统，热水的分区系统同冷水系统；采用集中热水供应，热源来自市政热媒管网（0.20MPa），冷水经过容积式水加热器加热后供向配水管网。热水管材采用交联聚乙烯管。关键词 建筑给水系统；建筑消防系统；建筑排水系统；建筑热水系统IIIAbstractThis design is the construction of 15 floor water supply and drainage design, including t
5、he building water supply system,mainly by the following four system parts. Building water supply system using zoning water supply , 1 to 3 floor are low area by the municipal water supply pipe directly; 4 to 15 floor is high areas.The water tank for effective volume 1.44 cubic meters, pool of effect
6、ive volume for 13.5 cubic meters. Building fire system mainly adopts laboratory fire hydrant system , 10 min fire early fire from the roof water supply fire tank ,the water tank of effective volume for 18 cubic meters; 10 min after the fire started fire pumps, pumping water from a fire hydrant avail
7、able for use. the water pool of effective volume for 288 cubic meters. The first floor to third floor are shops, 4 floor above the house before the elevator room and a corridor sprinkler systems. Fire hydrant system and automatic sprinkler system is using steel tube. Building drainage system: toilet
8、 uses sewage, wastewater by combined drainage system, kitchen waste water discharge all alone,ground floor drain alone, the kitchen waste water, toilet of sewage treatment by the septic tank back into the municipal drainage pipelines. Only set top ventilation stand pipe.The spiral drainage pipe dead
9、ened the plastic pipe. Building hot water system adopts closed mechanical circulation system, a division system of hot water with cold water system; The focus on hot water supply, heat source from the municipal HTM pipeline network (0.20 MPa), cold water after volumetric heat the water heater for wa
10、ter distribution network to after. Hot water pipe using cross linked polyethylene pipe. Keywords building water supply system building fire fighting system building drainage system building hot water system I目 录1绪论11.1设计资料11.2设计任务12设计说明书32.1建筑给水工程32.1.1设计方案的比选32.1.2给水系统的组成42.1.3贮存增压设备的选择42.1.4管材及附件的
11、选用42.1.5管道的布置与敷设52.2建筑消防工程62.2.1设计方案比选62.2.2消火栓系统的组成82.2.3贮存、增压设备的选用82.2.4消防立管及消火栓的布置82.2.5室内消火栓系统管材92.2.6自动喷水灭火系统设计92.3建筑排水工程112.3.1排水水质及其特点112.3.2排水方案和排水系统类型的确定112.3.4排水系统的组成122.3.5雨水系统122.3.6排水管材122.3.7排水管道布置及敷设122.4建筑热水工程142.4.1热水供应系统类型142.4.2热源的选择142.4.3热水制备系统的选择142.4.4热水系统的组成152.4.5循环泵的选择152.4
12、.6管材及附件的选用152.4.7管道的布置与敷设163设计计算书173.1建筑给水工程173.1.1用水量的计算173.1.2给水管网的水力计算193.1.3水池容积的确定与计算263.1.4高区生活水泵的计算与选择273.2建筑消防工程273.2.1消火栓设计基本数据273.2.2消火栓的布置283.2.3消火栓系统水力计算293.2.4消防泵的确定333.2.5水泵接合器数量计算333.2.6室外消火栓的计算343.2.7减压孔板的计算343.2.8自动喷水灭火系统计算343.2.9消防水箱的容积计算393.2.10消防水池的容积计算403.3建筑排水工程403.3.1排水系统的类型40
13、3.3.2排水量标准及设计秒流量403.3.3检查口的设置483.3.4化粪池的计算及选型483.3.5建筑雨水的计算493.3.6集水井及排污泵计算503.4建筑热水工程513.4.1热水量、耗热量、热媒耗量计算513.4.2加热设备选择计算543.4.3热水配水管水力计算543.4.4热水回水管网水力计算583.4.5循环水泵的选择计算64结论66致谢67参考文献68II 1绪论1.1设计资料 扬州市地处江苏中部，长江下游北岸，江淮平原南端。扬州城区至今已有2400 多年的建城史。南部濒临长江，北与淮安、盐城接壤，东和盐城、泰州毗联，西与天长（安徽省）、 南京、淮安交界。扬州境内河湖众多，
14、水网密布，地跨江淮两大水系。 （1）设计基本资料： 扬州市水岸家园商业大厦共15层，是一综合性民用建筑，包括一层地下车库，两层商铺，若干层住宅。该建筑东侧及南侧的城市道路旁，有一市政给水干管可做为该建筑物的水源，管径为DN300，常年资用水头为20米，与楼距离20米，管顶埋深1.5米。城市排水管道在拟建建筑物西侧和北侧，管径为DN400，管顶埋深为2.5米，与楼距离20米。建筑附近有表压为0.20MPa的蒸汽热源。 （2）提供平面图各一张及建筑立面图。 （3）气象资料： 年平均温度 16 最热月平均气温 27 最高气温 40.6 最冷月平均气温 -0.8 最低气温 -22.6 土壤冻结最大深度 22mm 年平均降水量 869.9 mm 日最大降水量 213.0 mm 相对湿度 平均：71% 冬季 61% 夏季 70% 主导风向
