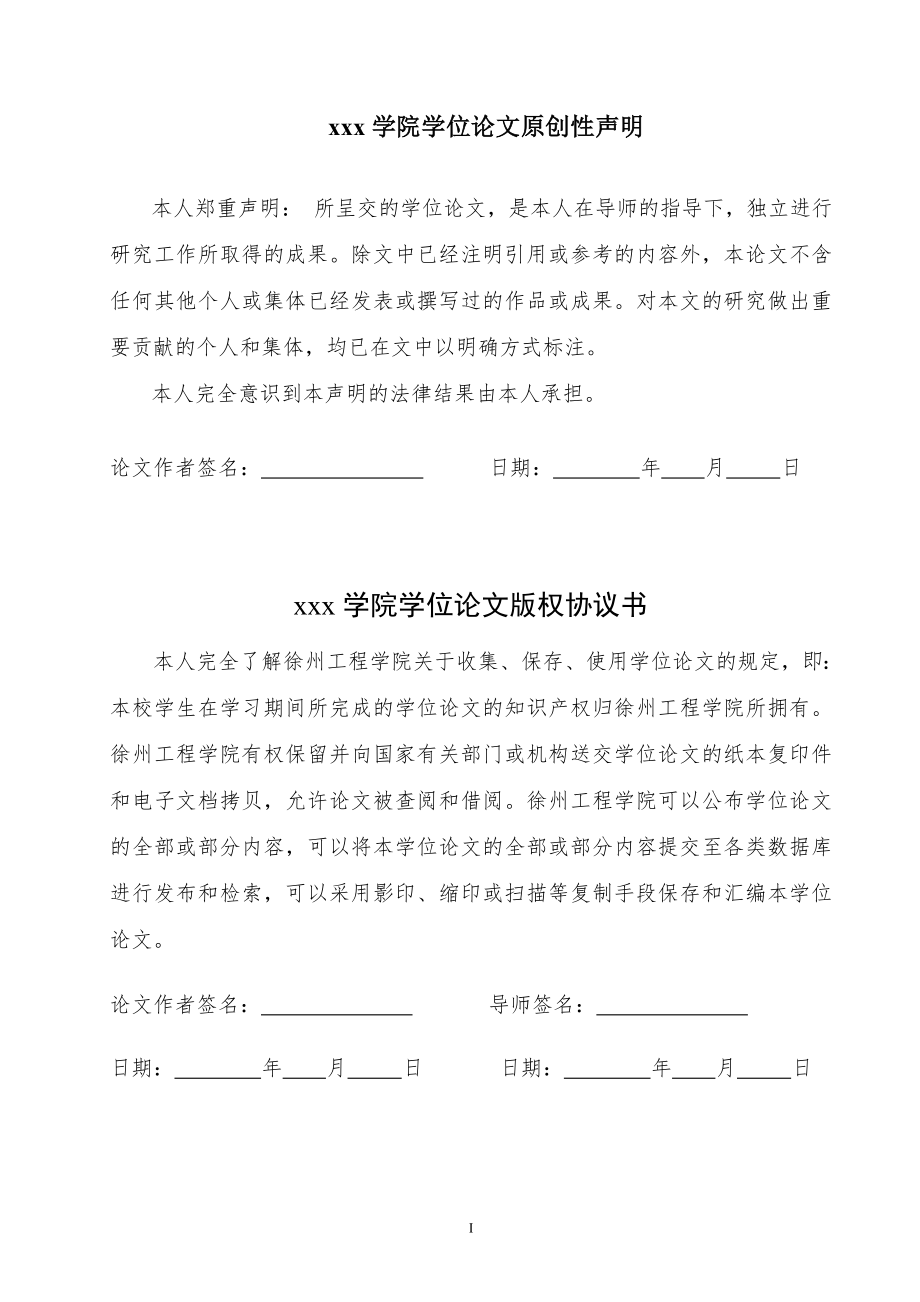

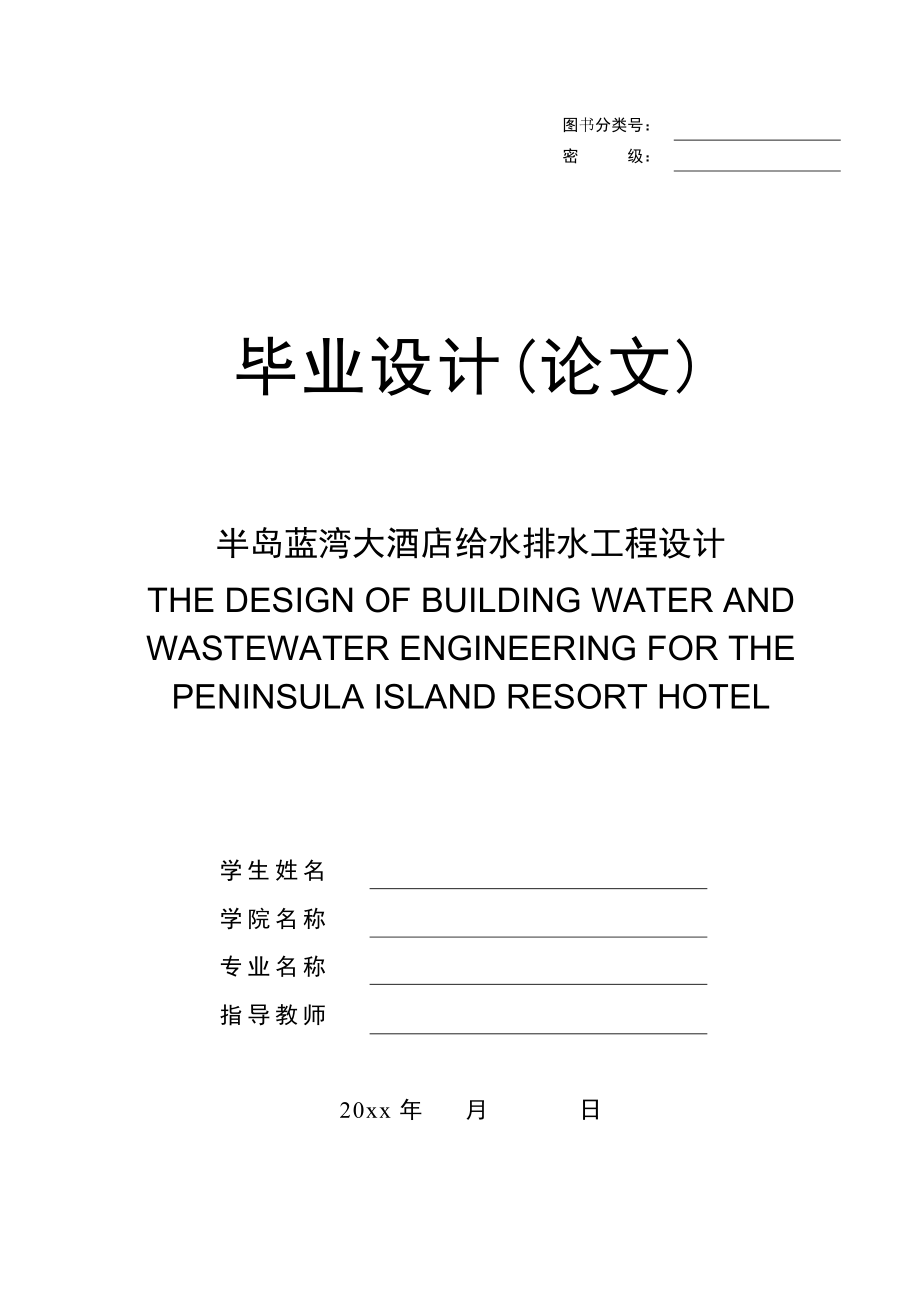

1、图书分类号：密 级：毕业设计(论文)半岛蓝湾大酒店给水排水工程设计THE DESIGN OF BUILDING WATER AND WASTEWATER ENGINEERING FOR THE PENINSULA ISLAND RESORT HOTEL 学生姓名学院名称专业名称指导教师20xx年月日xxx学院学位论文原创性声明本人郑重声明： 所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。本人完全意识到本声明的法律结果

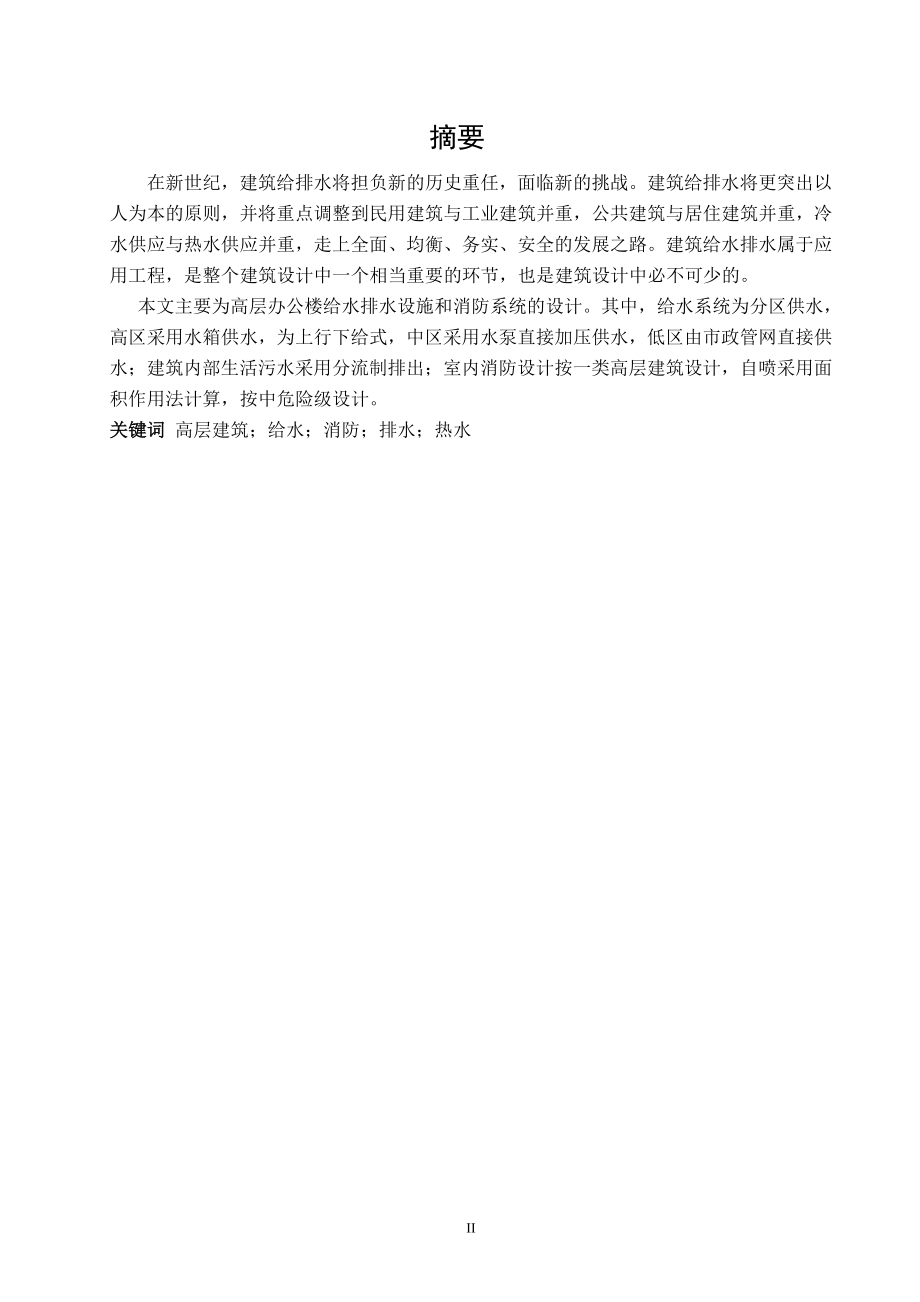

2、由本人承担。论文作者签名： 日期： 年 月 日xxx学院学位论文版权协议书本人完全了解徐州工程学院关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归徐州工程学院所拥有。徐州工程学院有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。徐州工程学院可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。论文作者签名： 导师签名： 日期： 年 月 日 日期： 年 月 日摘要在新世纪，建筑给排水将担负新的历史重任，面临新的挑战。建
3、筑给排水将更突出以人为本的原则，并将重点调整到民用建筑与工业建筑并重，公共建筑与居住建筑并重，冷水供应与热水供应并重，走上全面、均衡、务实、安全的发展之路。建筑给水排水属于应用工程，是整个建筑设计中一个相当重要的环节，也是建筑设计中必不可少的。 本文主要为高层办公楼给水排水设施和消防系统的设计。其中，给水系统为分区供水，高区采用水箱供水，为上行下给式，中区采用水泵直接加压供水，低区由市政管网直接供水；建筑内部生活污水采用分流制排出；室内消防设计按一类高层建筑设计，自喷采用面积作用法计算，按中危险级设计。关键词 高层建筑；给水；消防；排水；热水 ABSTRACT In the new centu
4、ry, building water supply and drainage would assume the historical responsibility, and facing new challenges. Building water supply and drainage will be more prominent to the principle of people-oriented, and focus adjustment to both civil construction and industrial buildings, both public buildings
5、 and residential buildings, both cold water supply and hot water supply, embarked on a comprehensive, balanced, pragmatic and safe development of the road . Building Water is an application works, is a very important part of the whole architectural design, architectural design essential This article
6、 mainly shows design water supply and drainage design in a official occupancy building. In this water supply system supplies water to high region and low part ,the high level tank supply system of high region ,submit to higher author it all the high region , municipal water distribution system direc
7、t supply low part ;live drainage discharge adopt separate system in a building ，according to the high-rise type designing the interior fire prevention system; automatic water sprinkler system calculate of area, adopt medium perilous .Key words high-rise building water supply fire drainage hot waterI
8、II目 录1 绪论11.1毕业设计的原始资料及相关数据11.2毕业设计(论文)的内容和要求21.2.1绘制图纸21.2.2毕业论文22设计说明书32.1建筑给水工程（冷水）32.1.1生活给水系统的竖向分区32.1.2给水方案的确定32.1.3给水系统的组成42.1.4给水管道布置与安装42.2建筑排水工程52.2.1排水方式的选择52.2.2排水系统的组成62.2.3排水管道设置及安装要求62.3建筑消防工程72.3.1建筑消防系统工程设计参数的确定72.3.2消防系统设计72.3.3消防管道的安装与布置要求72.3.4自动喷水灭火系统82.4建筑热水工程92.4.1热水加热方式的确定92.
9、4.2热水系统的选择92.4.3系统组成102.4.4管道及设备安装要求103设计计算书113.1建筑给水系统设计计算113.1.1用水量标准及用水量计算113.1.2 贮水池容积计算123.1.3生活生产调节水量133.1.4消防水量133.1.5事故用水量133.1.6 屋顶水箱容积计算133.1.7设计秒流量计算133.1.8低区给水水力计算133.1.9高区给水水力计算153.2建筑排水系统设计计算193.2.1用水量标准及用水量计算193.2.2低区排水管网水力计算193.2.3高区排水管网水力计算213.2.4化粪池的计算及选型243.2.5通气立管的计算243.2.6集水井及排污
10、泵计算243.3建筑消防系统的设计计算253.3.1消火栓系统的设计计算253.3.2消防水泵的确定263.3.3水泵结合器确定283.3.4消火栓减压及屋顶试验用消火栓283.3.5高位消防水箱与消防水池的确定283.3.6自动喷水灭火系统283.4 建筑热水系统设计计算303.4.1热水量、耗热量、热媒耗量计算303.4.2 热水循环管网的水力计算31结论32致谢33参考文献34II1 绪论1.1毕业设计的原始资料及相关数据(1) 皇城大厦建筑基础资料 本建筑是以办公为主的综合性大楼，工程为框架剪力墙结构。首层主楼室内地面标高为0.00米，地下室为车库和机房，标高-4.30m。1-2层为营
11、业大厅和会议室等，其余各层为各种功能公用房间；其它具体情况参照建筑图。钢砼框架结构（一、二级耐火等级），室内外高差为0.9米。根据建筑的性质、用途，室内设有完善的给排水卫生设备；该建筑要求消防给水安全可靠，设置独立的消火栓系统及自动喷水灭火系统，每个消火栓箱内设消防泵启动按钮，消防时可直接启动消防泵。生活水泵要求自动启闭。所有管道采用暗装敷设方式。本建筑以城市给水管网为水源，从建筑南侧市政管道取水，管径米DN200，常年提供的资用水头为20米。要求不允许从管网直接抽水。该城市排水为分流制排水。用水资料：建筑附近有表压为0.22MPa的蒸汽热源；冻土厚度0.30米；其它资料自行查阅有关标准。(2
12、) 提供各层平面图一张。(3)气象资料： 年平均温度 15.6最热月平均气温 27.3最高气温 40.5最冷月平均气温 -0.3.2最低气温 -12.8土壤冻结最大深度 32mm年平均降水量 856.9 mm日最大降水量 265.0 mm相对湿度 平均：60%冬季 65%夏季 70%主导风向 全年主导风向为偏北风平均风速 2.6m/s最大风速 11.8 m/s积雪最大厚度 30cm1.2毕业设计(论文)的内容和要求1.2.1绘制图纸 1.平面图:底层、标准层、顶层； 2.系统图:给水、排水、热水、消防；3.设备间平、立面图；4.宾馆室外给排水管道布置图。毕业设计图纸应能较好地表达设计意图，图面
13、应布局合理、正确、清晰，并符合制图标准及有关规定。1.2.2毕业论文应包括毕业设计说明书、计算书，毕业设计说明书、计算书应包括目录、前言、正文、小结及参考文献等。要求内容系统完整，计算正确，论述简洁明了，文理通顺，书写工整，装订整齐。2设计说明书2.1建筑给水工程（冷水）2.1.1生活给水系统的竖向分区本设计对象为一综合性办公建筑，呈八字形外形造型，共11层，底部各层功能各异，地下室为车库和机房，1-2层为营业大厅和会议室等，其余各层为各种功能公用房间，三层以上为客房。结合住宅楼的层数，功能及已知室外给水管网供水压力的现状，所以需对该建筑的生活给水系统进行竖向分区。根据我国建筑给水排水设计规范
14、（GB50015-2003）规定：各分区最低卫生器具配水点处的静水压不宜大于0.45MPa，特殊情况不宜大于0.55MPa。合理确定高层建筑给水系统的竖向分区，关系到给水系统的运行使用、维护、管理、投资、节能等情况和效果。将该建筑在竖向上分为2个供水区，低区1-3层，高区4-15层。低区利用市政管网供水压力直接供水，高区利用水泵水箱联合供水。2.1.2给水方案的确定考虑到本设计对象是15层的综合楼，市政管网提供的压力不能满足整幢建筑物用水，故必须对生活用水进行提升和加压。高层民用建筑采用的给水方案有设水池、水泵、水箱联合给水方案和变频调速给水方案。低区已采用市政直接供水，故只需考虑高区供水方式即可。
