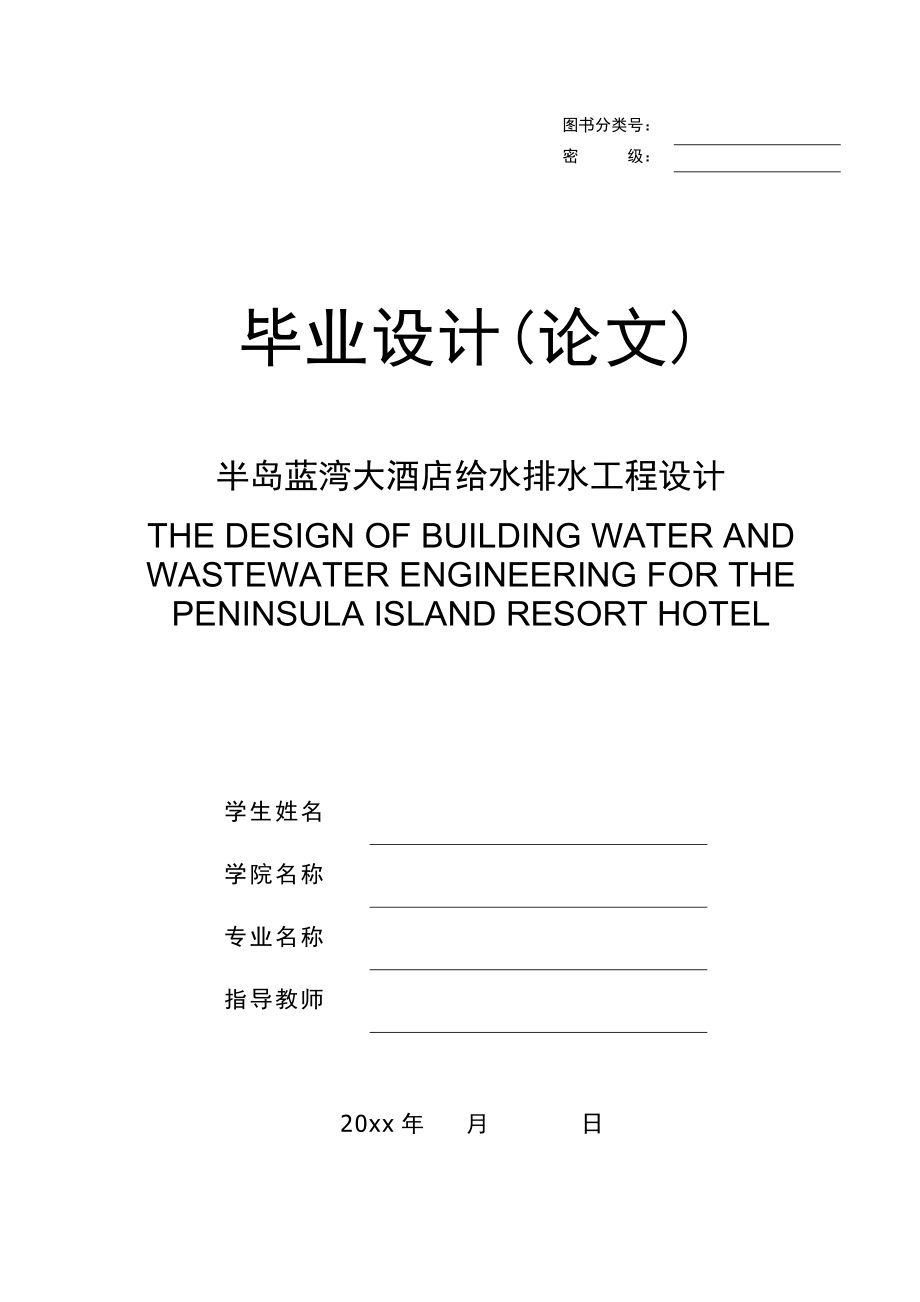

1、图书分类号：密 级：毕业设计(论文)半岛蓝湾大酒店给水排水工程设计THE DESIGN OF BUILDING WATER AND WASTEWATER ENGINEERING FOR THE PENINSULA ISLAND RESORT HOTEL 学生姓名学院名称专业名称指导教师20xx年月日xxx学院学位论文原创性声明本人郑重声明： 所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。本人完全意识到本声明的法律结果

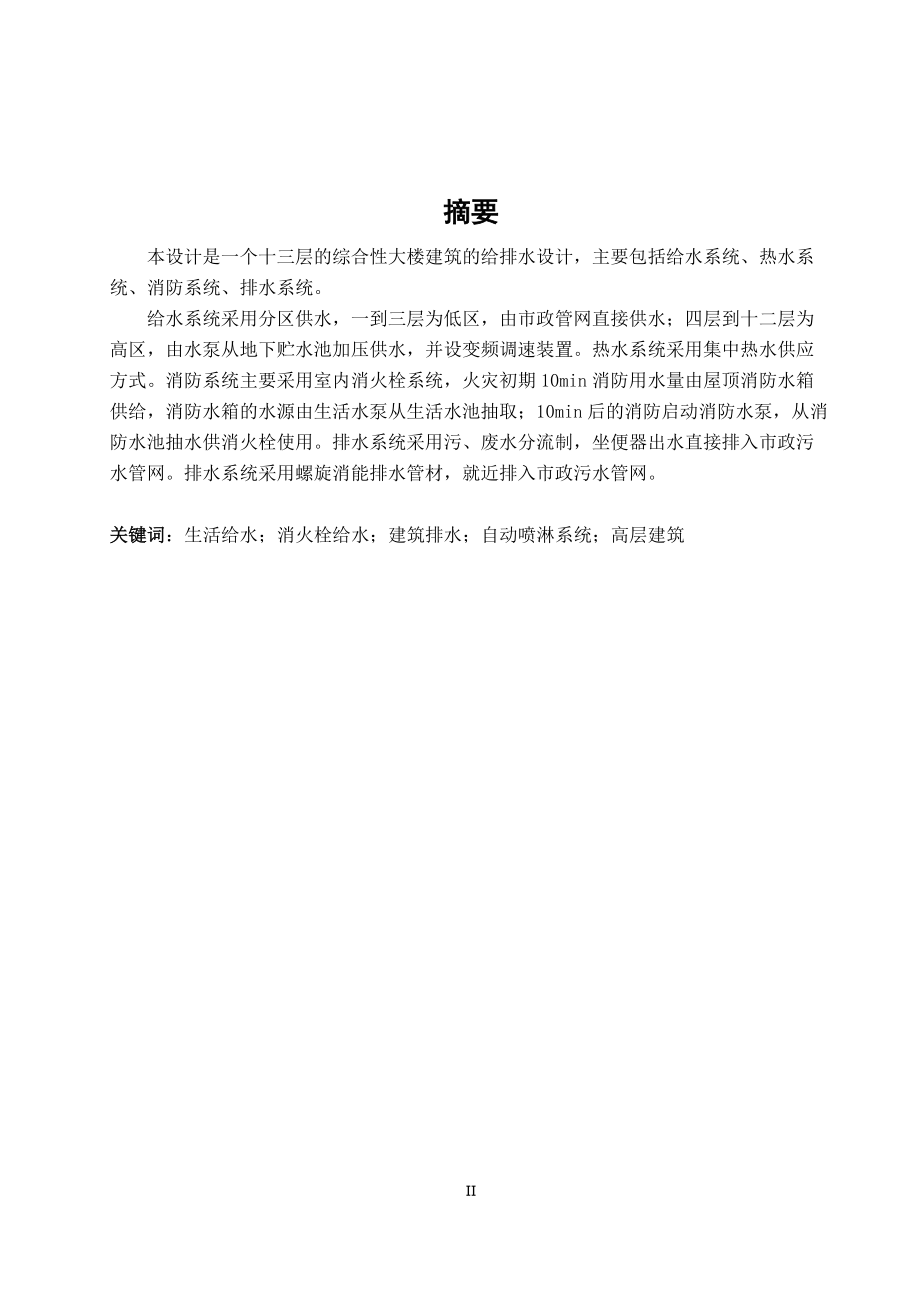

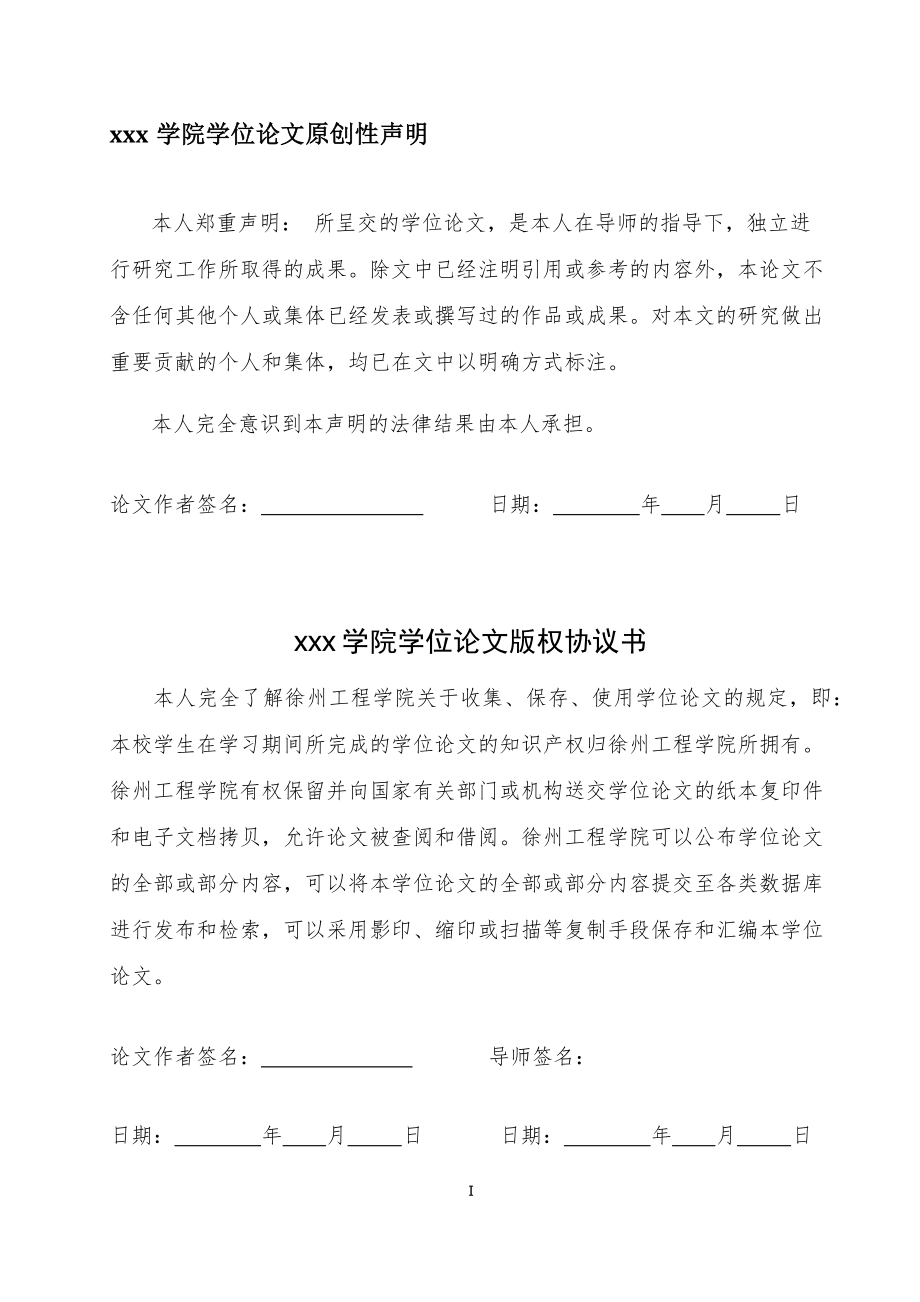

2、由本人承担。论文作者签名： 日期： 年 月 日xxx学院学位论文版权协议书本人完全了解徐州工程学院关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归徐州工程学院所拥有。徐州工程学院有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。徐州工程学院可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。论文作者签名： 导师签名： 日期： 年 月 日 日期： 年 月 日摘要本设计是一个十三层的综合性大楼建筑的给排水设计，主要包括
3、给水系统、热水系统、消防系统、排水系统。给水系统采用分区供水，一到三层为低区，由市政管网直接供水；四层到十二层为高区，由水泵从地下贮水池加压供水，并设变频调速装置。热水系统采用集中热水供应方式。消防系统主要采用室内消火栓系统，火灾初期10min消防用水量由屋顶消防水箱供给，消防水箱的水源由生活水泵从生活水池抽取；10min后的消防启动消防水泵，从消防水池抽水供消火栓使用。排水系统采用污、废水分流制，坐便器出水直接排入市政污水管网。排水系统采用螺旋消能排水管材，就近排入市政污水管网。关键词：生活给水；消火栓给水；建筑排水；自动喷淋系统；高层建筑AbstractThe design of inte
4、grated architecture is the construction of 12 water supply and drainage design, including water supply system, hot water systems, fire protection system, drainage systems.Water supply system using regional water supply, 1 to 3 for low, the net direct from the municipal water supply; 4 to 12 for high
5、, from pumps from underground storage pond pressurized water supply, and based Frequency Control Devices. Hot water system supply hot water using Centralized hot water supply mode. Fire hydrant system is mainly used indoors, 10 min fire early fire from the roof water supply tank fire, water tanks of
6、 water from fire pumps life taken from the pond life; 10 min after the fire started fire pumps, pumping water from a fire hydrant available for use. Drainage system with sewage, waste water diversion system, the toilet water directly into the municipal sewage pipeline network.Consumers using the dra
7、inage system can spiral drainage pipe, the nearest municipal sewage discharged into the pipe network.Key words Living Water Supply Water Supply of Hydrant System Building Drainage Sprinkler Systems high-rise buildingII目 录1 设计说明书11.1 概述11.2 建筑给水工程11.2.1给水系统的组成11.2.2给水方式的比较和选择21.2.3给水管网布置与敷设21.3 建筑热水系
8、统31.3.1热水的供应系统选择31.3.2热源的选择31.3.3热水制备系统的选择41.3.3热水系统的组成41.3.4管材及附件的选用41.3.5管道及设备安装51.4 建筑消防系统51.4.1消火栓消防工程设计51.4.2自动喷水灭火系统71.5 排水系统81.5.1排水系统的选择81.5.2排水系统的组成81.5.3检查口、清扫口、和检查井的设置81.6 管道及设备安装91.6.1给水管道设备安装要求91.6.2热水管道设备安装要求101.6.3消防管道设备安装要求101.6.4排水管道设备安装要求112 设计计算书122.1 室内给水系统计算122.1.1给水用量计算122.1.2地
9、下室内贮水池容积132.1.3低区生活给水管网水力计算132.1.4高区生活给水管网水力计算152.1.5设备的计算与选择172.2 热水系统设计计算182.2.1 设计小时耗热量182.2.2设计小时热水量192.2.3热媒蒸汽耗量192.2.4容积式水加热器的选择202.2.5热水管网水力计算212.2.6定时热水回水管网水力计算212.2.7循环泵的流量计算222.2.8循环泵选择232.3 建筑消防系统的计算232.3.1室内消火栓给水系统232.3.2室外消火栓给水系统282.3.3自动喷水灭火系统282.4 排水系统水力计算312.4.1室内排水系统设计计算312.4.2排水管道的
10、水力计算322.4.3化粪池有效容积计算34结论36致谢37参考文献381 设计说明书1.1 概述五星大厦层高13层，是以办公为主的综合性大楼，工程为框架剪力墙结构。1-2层为营业大厅和会议室等，其余各层为各种功能公用房间；其它具体情况参照建筑图。钢砼框架结构（一、二级耐火等级），室内外高差为0.9米。本建筑以城市给水管网为水源，从建筑南侧市政管道取水，管径米DN300，常年提供的资用水头为22米。要求不允许从管网直接抽水。用水资料：建筑附近有表压为0.22MPa的蒸汽热源；冻土厚度0.24米；其它资料自行查阅有关标准。设计的主要内容包括：建筑给水、排水、热水、消防系统设计的初步设计。要求完成
11、一套完整的设计计算书、说明书。应包括： 给水、排水、热水、消防管网的布置方式选择及对比论证,详细设计计算。具体包括以下设计内容：a)布置各卫生间卫生器具；b)初步确定给水、排水、热水、消防管网的布置方式；c)布置各层给水、排水、热水、消防管道d)绘制给水、排水、热水、消防管网的计算简图，并列表进行计算；e)根据计算结果，最终确定给水、排水、热水、消防管网的布置方式；f)计算选择各种设备；确定设备间的位置；确定技术层的平面布置方式； g)计算室外给排水管道。1.2 建筑给水工程1.2.1 给水系统的组成给水系统由引入管，贮水池，水泵，给水管网，水表节点，室内给水管道，给水附件等组成。本设计给水管
12、采用塑料管。内部给水系统应该尽量利用外部给水管网的水压直接供水。高层建筑给水系统的竖向分区应根据使用材料、性能、维护管理条件、建筑层数和室外管网水压等合理确定。1.2.2 给水方式的比较和选择给水方式包括直接给水方式，设水箱的给水方式，设水泵的给水方式，设水箱水泵的给水方式，气压给水方式，分区给水方式等等。本建筑为13层高层建筑，如果采用市政给水管网（22米）直接供水不能满足用水压力，本设计排除使用市政管网向整个建筑物供水，故考虑水泵加压供水。根据建筑给水排水设计规范GB50015-2003规定卫生器具给水配件承受的最大工作压力，不得大于0.6MPa和各分区最低卫生器具配水点处的静水压力不宜大
13、于0.45 MPa，特殊情况下不宜大于0.55 MPa的规定，结合本建筑物的高度（47.6米）确定本建筑采用竖向分区供水。因此本建筑拟采用分区加压供水，当高层建筑竖向分压之后，最重要的问题就是采取何种加压方式，从而确定经济合理、技术先进、供水安全可靠的给水系统。本设计采用调频泵加压供水的方式供水。由于当建筑物的高度很大时，如果给水只采用一个区供水，则下层的给水压力过大，会产生水锤，由于压力波动会使管道产生震动和噪音，甚至会引起管道松动漏水，损坏水嘴、阀门等配件，缩短其使用年限，且不经济容易浪费。为了消除或减小上述弊端，高层建筑的高度达到一定程度时，就需要对其给水系统进行竖向分区。竖向分区的高度
