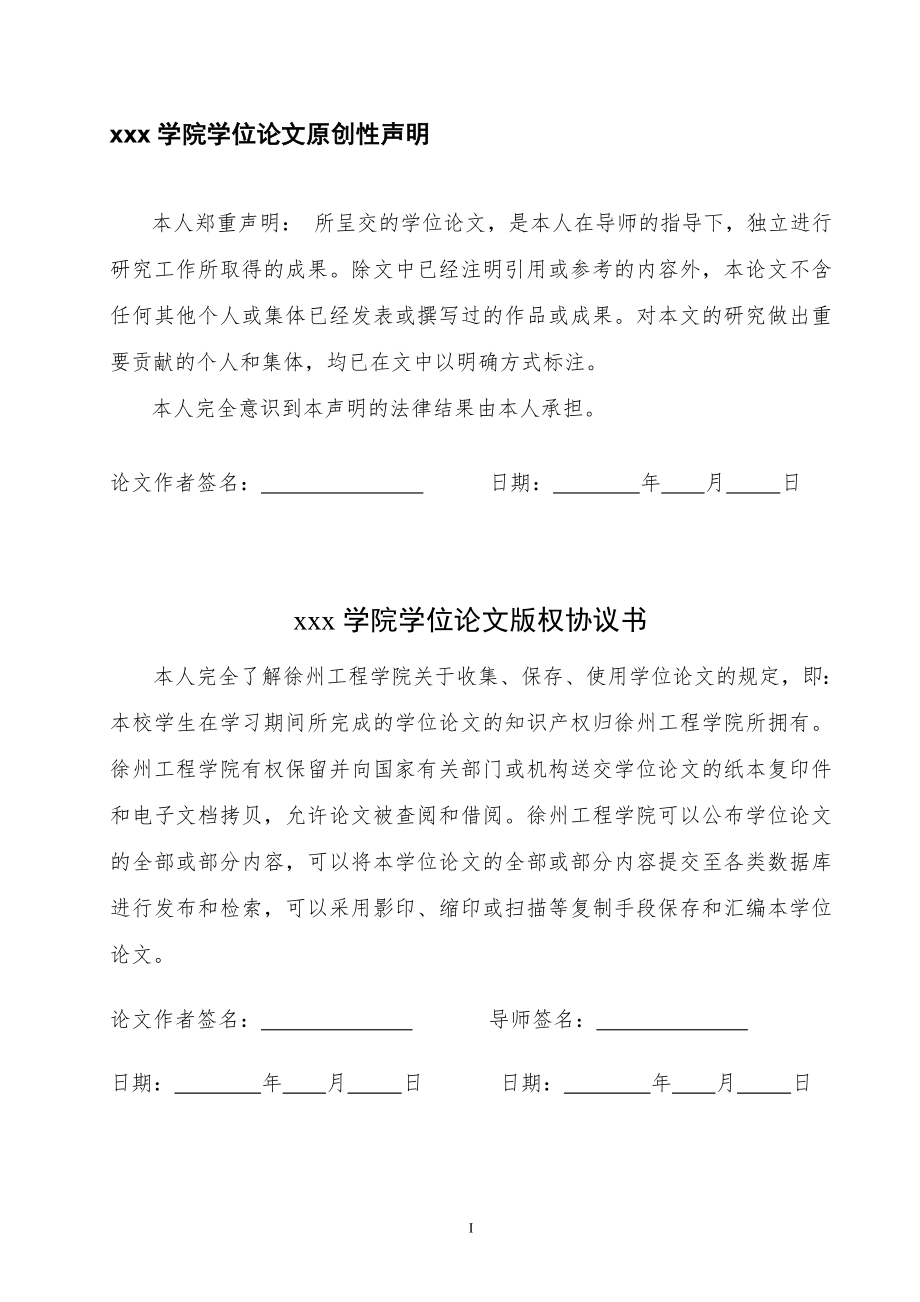

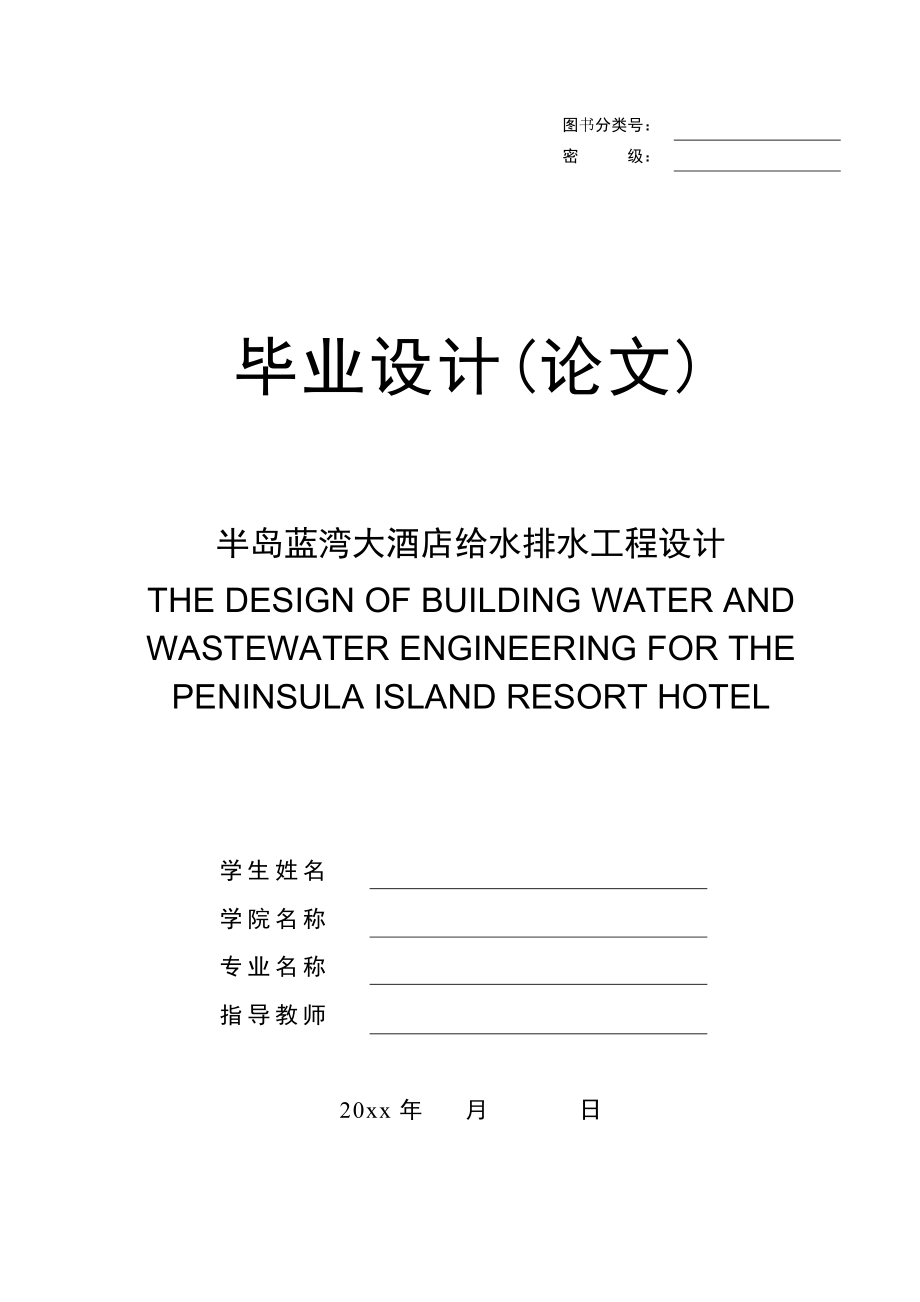

1、图书分类号：密 级：毕业设计(论文)半岛蓝湾大酒店给水排水工程设计THE DESIGN OF BUILDING WATER AND WASTEWATER ENGINEERING FOR THE PENINSULA ISLAND RESORT HOTEL 学生姓名学院名称专业名称指导教师20xx年月日xxx学院学位论文原创性声明本人郑重声明： 所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。本人完全意识到本声明的法律结果

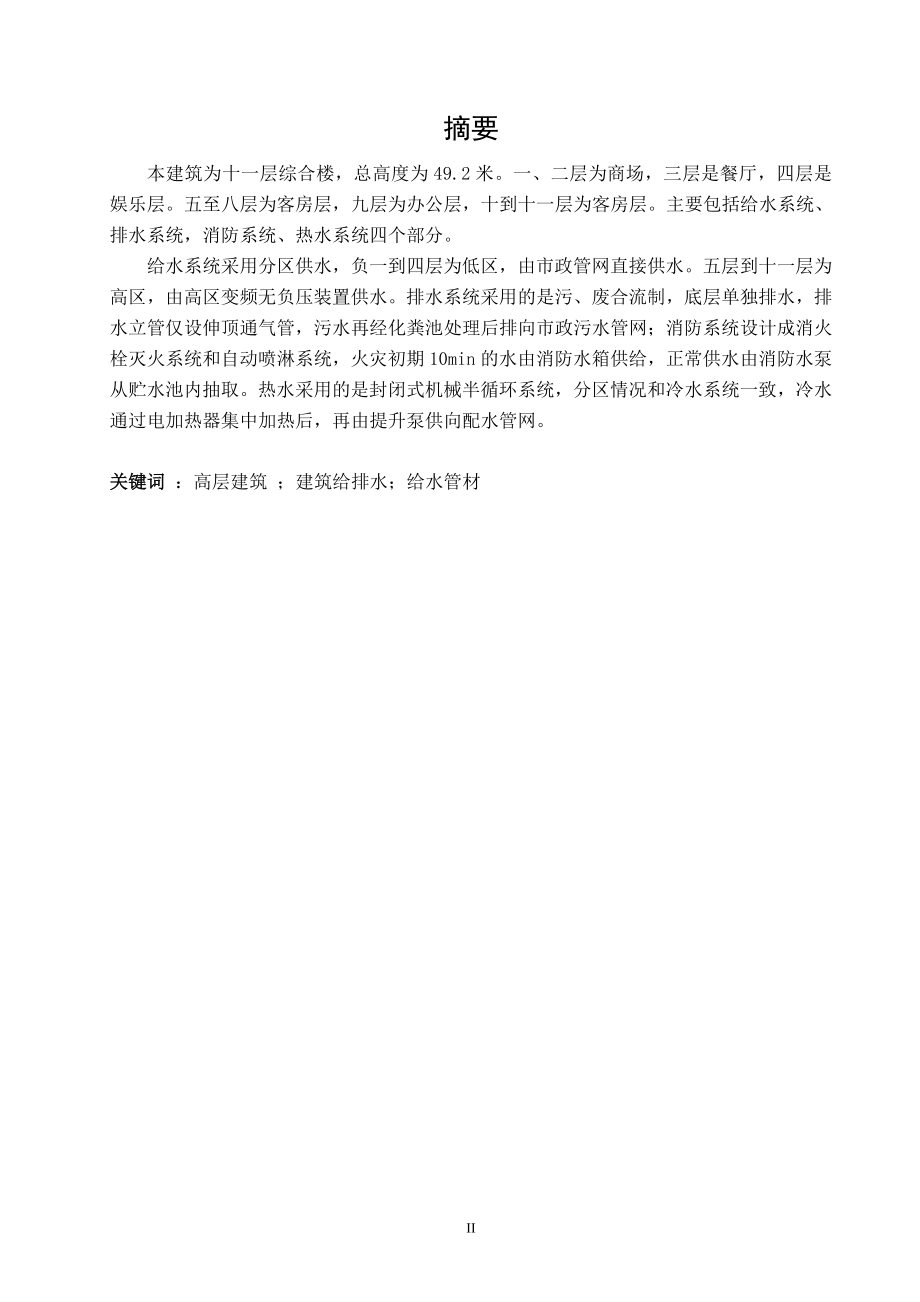

2、由本人承担。论文作者签名： 日期： 年 月 日xxx学院学位论文版权协议书本人完全了解徐州工程学院关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归徐州工程学院所拥有。徐州工程学院有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。徐州工程学院可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。论文作者签名： 导师签名： 日期： 年 月 日 日期： 年 月 日摘要本建筑为十一层综合楼，总高度为49.2米。一、二层为商场
3、，三层是餐厅，四层是娱乐层。五至八层为客房层，九层为办公层，十到十一层为客房层。主要包括给水系统、排水系统，消防系统、热水系统四个部分。给水系统采用分区供水，负一到四层为低区，由市政管网直接供水。五层到十一层为高区，由高区变频无负压装置供水。排水系统采用的是污、废合流制，底层单独排水，排水立管仅设伸顶通气管，污水再经化粪池处理后排向市政污水管网；消防系统设计成消火栓灭火系统和自动喷淋系统，火灾初期10min的水由消防水箱供给，正常供水由消防水泵从贮水池内抽取。热水采用的是封闭式机械半循环系统，分区情况和冷水系统一致，冷水通过电加热器集中加热后，再由提升泵供向配水管网。 关键词 ：高层建筑 ；建
4、筑给排水；给水管材Abstract This design is a eleven-storey building water supply and drainage design of comprehensive training center, it includes water supply system，drainage system，fire control system，hot water system. All water supply and drainage of the buildings are designed according to requirements of
5、high-rise building water supply and drainage. Combining the actual situation, according to the nature of buildings,use and interior complete water and wastewater sanitation, Specific water supply and drainage system design are as follows:Water supply and water supply of the system is the use of pump
6、s. Due to the fire hydrant for more than ten, it required two service pipes. Drainage system is the use of sewage waste water diversion system, discharge water into the municipal sewer network. The building grade belongs to dangerous levels in secondary, designs include fire hydrant system, On the r
7、oof of the tank fire hydrants for which consists of experimental device, fire pump starting button in each fire hydrant box, it can directly start the fire pump; outdoor has a combination of underground water pump, ensure fire safety and reliability. Fire-fighting system using temporary maintenance
8、of high pressure water supply.Hot water system is a centralized hot water supply system, on the downsideKeywords Building Water supply Drainage Fire Hot water40目 录1 设计任务及设计资料11.1设计资料11.2设计任务11.3毕业设计应完成的技术文件12 设计说明书32.1建筑给排水的综述32.1.1建筑给排水工程设计的发展历史32.1.2建筑给排水工程在水工业中的地位32.1.3国内外高层建筑给水排水工程设计研究的状况和主要内容42
9、.1.4高层建筑给水排水工程的特点42.1.5高层建筑给水排水工程存在的问题52.2室内给水系统52.2.1建筑内部给水系统的概念52.2.2给水系统的组成52.2.3给水系统的选择52.2.4给水系统管道布置及附件的要求62.3建筑消防系统72.3.1消火栓系统72.3.2自动喷水灭火系统72.3.3消防系统的组成82.3.4消防管道及设备安装要求82.3.5消防泵的选择82.4建筑排水系统92.4.1系统的选择92.4.2系统的组成92.4.3管道布置与敷设要求92.5建筑热水系统102.5.1系统的选择102.5.2系统的组成102.5.3热水给水管道及设备安装要求103 设计计算书11
10、3.1给水系统计算113.1.1竖向分区113.1.2用水量计算113.1.3设计秒流量计算公式133.1.4给水管网水力计算133.2室内消防给水系统计算203.2.1室内消火栓系统203.2.2自动喷水灭火系统233.3 建筑内部排水系统计算253.3.1排水管网的水力计算253.3.2排水立管计算303.3.3排出管303.3.4化粪池计算303.4建筑热水系统313.4.1热水用量计算313.4.2耗热量计算323.4.3热媒耗量计算323.4.4 热水配水管网计算333.4.5热水回水管水力计算363.4.6热水贮存器容积计算363.4.7循环水泵的选择计算363.4.8热交换设备计
11、算36结论38致谢39参考文献401 设计任务及设计资料1.1设计资料浮翠园住宅位于廊坊市区，工程地质条件良好，是集餐饮、住宿、娱乐及商务会议为一体的综合大楼。总建筑面积为21500m2，建筑总高度为49.2m，地下1层。地下1层为洗衣及设备用房，13层为餐饮、娱乐、会议及商务用房，411层为客房。公共用房每层设公共卫生间，内设蹲式大便器、洗手盆、污水盆等。客房卫生间内设浴盆、洗脸盆及坐式大便器，要求有完善的给排水设施及全天候的热水供应。共设2台冷水机组，冷却水量分别为360m3/h，12h运行，补充水按循环水量的1%计算。未预见水量：按日用水量的15%计算。该建筑以城市给水管网为水源，两路供
12、水：一路距南墙15m，接管点埋深1.5m，管径为400mm；另一路市政给水管道距主体建筑东面20m，接管点埋深为1.4m，管径为600mm；分别引入2条给水管供应本建筑。管材为铸铁管，常年所提供的资用水头为0.26Mpa。城市管网不允许直接抽水。室内粪便污水需经化粪池处理后方可排入城市下水道。室外排水管道位于主体建筑西面，埋深3.0m，管径500mm，管材为钢筋混凝土管。该大楼以区域集中锅炉房提供的蒸汽为热源，蒸汽压力为0.6Mpa。建筑附近有足够压力的蒸汽热源。气象资料：年平均气温12，最热月平均气温26，最冷月平均气温-4.7，年平均降水量571.9mm，年平均相对湿度为70%，平均风速2
13、.5m/s，冬季多偏北风，夏季多偏南风，土壤最大冻结深度85cm，年平均无霜期为183天左右。1.2设计任务完成建筑给水、排水、热水、消防系统设计的初步设计。要求完成一套完整的设计计算书、说明书。应包括： 给水、排水、热水、消防管网的布置方式选择及对比论证，详细设计计算。具体包括以下设计内容：1)布置各卫生间卫生器具；2)初步确定给水、排水、热水、消防管网的布置方式；3)布置各层给水、排水、热水、消防管道；4)绘制给水、排水、热水、消防管网的计算简图，并列表进行计算；5)根据计算结果，最终确定给水、排水、热水、消防管网的布置方式；6)计算选择各种设备；确定设备间的位置；确定技术层的平面布置方式
14、； 7)计算室外给排水管道。1.3毕业设计应完成的技术文件说明（计算）书一本；设计图纸一套。图纸绘制包括以下内容：1) 主要层（如地下室、首层、标准层）给排水消防平面图；2）贮水池、水泵房、卫生间、水箱间等给排水大样图；3）给排水系统图（给水、热水、排水、雨水）；4）消防系统图（消火栓、喷淋等）；5）设计说明、图例、设备材料表及图纸目录等；2 设计说明书2.1建筑给排水的综述 2.1.1建筑给排水工程设计的发展历史 任何一门学科要想对其深入了解就得从其历史发展开始。 我国建筑给排水自1949年建国以来,经历了三个发展阶段: 1、房屋卫生技术设备阶段即初创阶段，自1949年至1964室内给水排水和热水供应设计规范开始试行时为止。其主要标志是我国开始设置给水排水专业,房屋卫生技术设备被确定为一门独立的专业课程。第一代通过专业培养的建筑给排水专业技术人员走上工作岗位，开始形成自己的专业队伍。 2、室内给排水阶段即反思阶段,自1964年至1986年建筑给水排水设计规范被审批通过时为止。其主要标志是通过工程实践，对以往机械搬用国外经验并造成失误进行了认真总结和反思,进而形成和确立有我国特色的建筑给排水技术体系。 3、建筑给排水阶段即发展阶段，自1986年至今。1986年以
