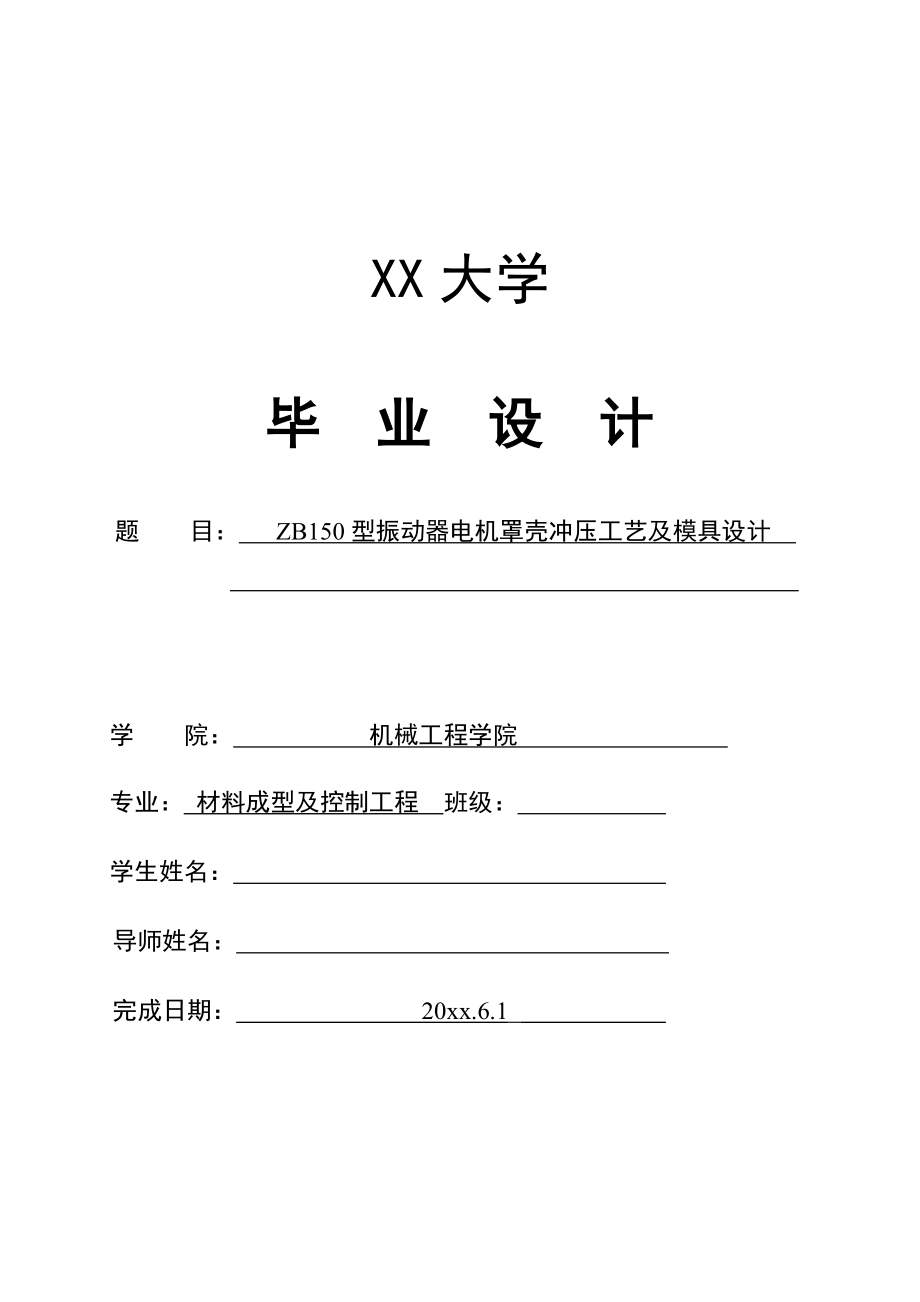

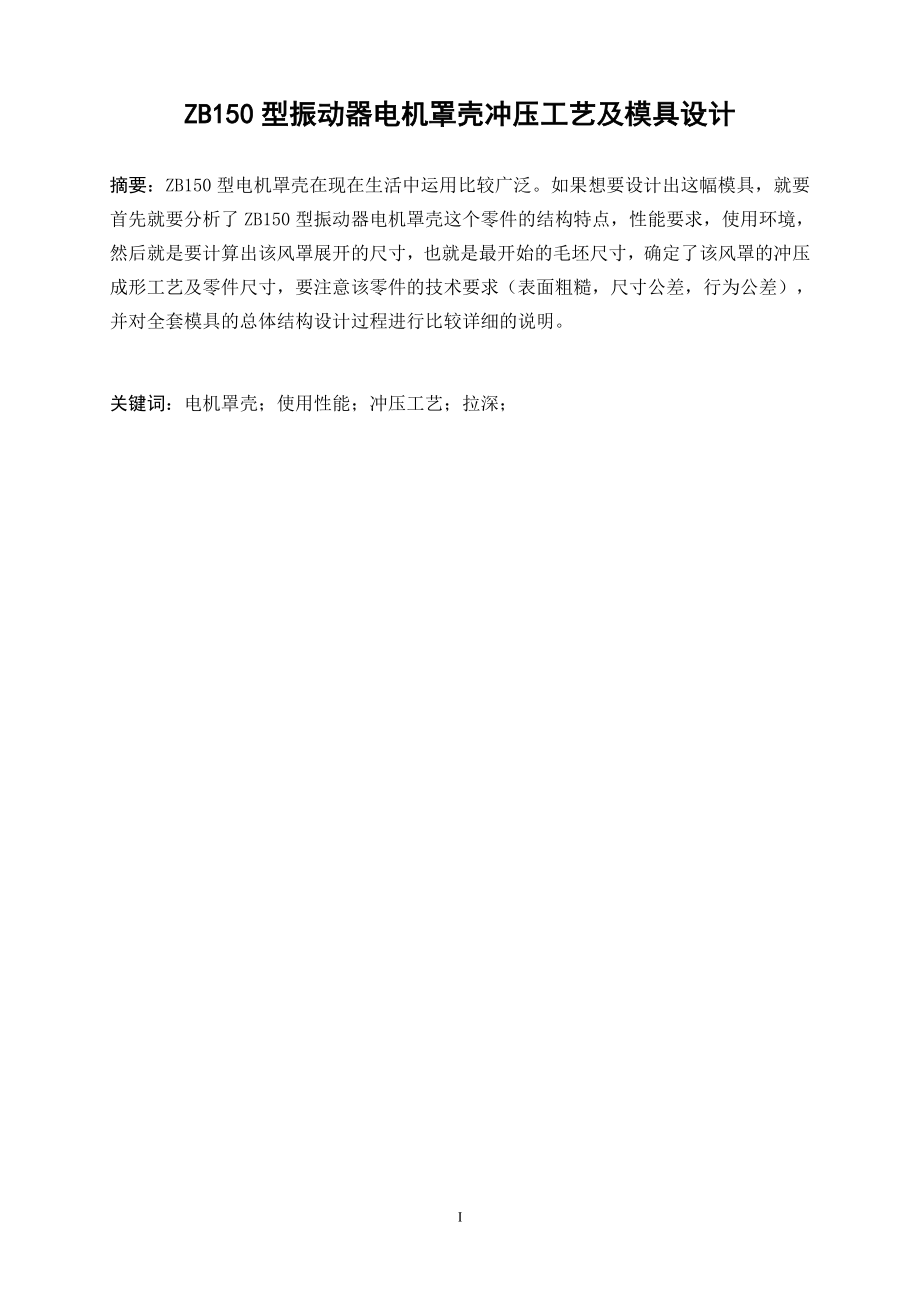

1、XX大学毕 业 设 计 题 目： ZB150型振动器电机罩壳冲压工艺及模具设计 学 院： 机械工程学院 专业： 材料成型及控制工程 班级： 学生姓名： 导师姓名： 完成日期： 20xx.6.1 ZB150型振动器电机罩壳冲压工艺及模具设计摘要：ZB150型电机罩壳在现在生活中运用比较广泛。如果想要设计出这幅模具，就要首先就要分析了ZB150型振动器电机罩壳这个零件的结构特点，性能要求，使用环境，然后就是要计算出该风罩展开的尺寸，也就是最开始的毛坯尺寸，确定了该风罩的冲压成形工艺及零件尺寸，要注意该零件的技术要求（表面粗糙，尺寸公差，行为公差），并对全套模具的总体结构设计过程进行比较详细的说明。

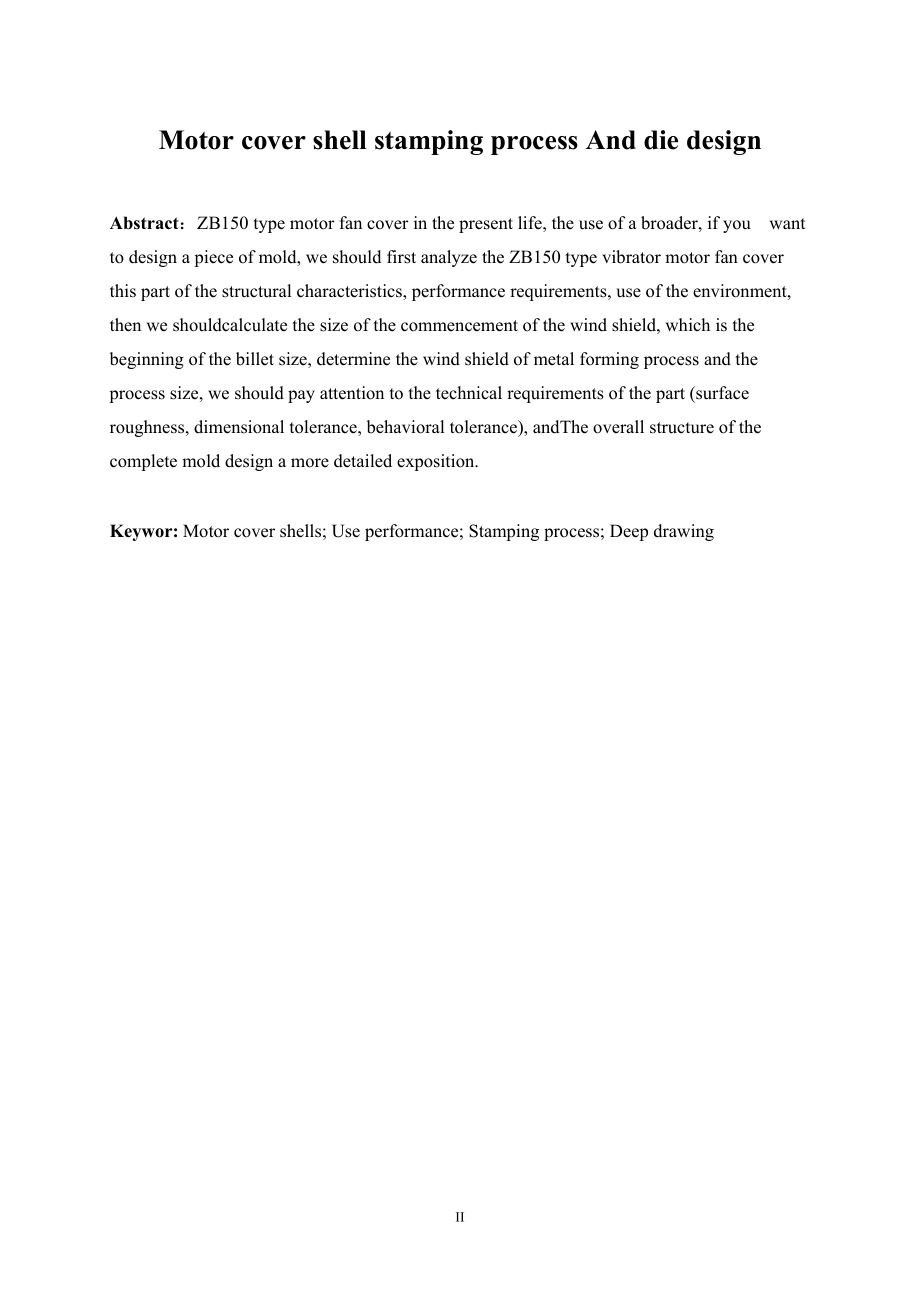

2、关键词：电机罩壳；使用性能；冲压工艺；拉深；Motor cover shell stamping process And die designAbstract：ZB150 type motor fan cover in the present life, the use of a broader, if you want to design a piece of mold, we should first analyze the ZB150 type vibrator motor fan cover this part of the structural characteristics, pe
3、rformance requirements, use of the environment, then we shouldcalculate the size of the commencement of the wind shield, which is the beginning of the billet size, determine the wind shield of metal forming process and the process size, we should pay attention to the technical requirements of the pa
4、rt (surface roughness, dimensional tolerance, behavioral tolerance), andThe overall structure of the complete mold design a more detailed exposition.Keywor: Motor cover shells; Use performance; Stamping process; Deep drawingII目 录摘要.Abstract第一章 绪论11.1 引言11.2 冷冲模的发展现状和前景11.3 冷冲模具的发展特点21.4 课题的目的31.5本课题
5、设计过程中容易出现的缺陷及预防措施31.6本课题的意义3第二章 零件工艺分析52.1 零件的工艺分析52.2 零件工艺方案的确定6第三章 拉深件毛坯尺寸的确定73.1 确定拉深件毛坯尺寸73.1.1 解析法确定拉深件毛坯尺寸7第四章 落料模具的冲压工艺及模具设计 94.1 冲压件的工艺分析94.2 确定排样方案 104.3 工艺计算 104.3.1 排样 104.3.2 计算冲压合力并预选冲床 114.3.3 确定压力中心 114.3.4 刃口尺寸计算 114.3.5 弹性元件 124.4 编写工艺文件 124.5 选择和确定模具主要零件的结构与尺寸 134.5.1 工作零件的结构及尺寸设计
6、134.5.2 其他板的尺寸 134.5.3 模架的规格 144.5.4 模具闭合高度的计算 144.6 校核所选压力 14第五章 拉深模的冲压工艺及模具设计165.1 工艺分析 165.1.1 判断拉深次数 175.2 工艺方案的确定 175.3 工艺计算 175.3.1 计算压边力，拉深力 175.4 模具工作部分尺寸的计算 185.4.1 拉深模的间隙 185.4.2 拉深模的圆角半径 185.4.3 凸、凹模工作部分的尺寸和公差 195.5 模具的总体设计 195.5.1 模具结构的确定 195.5.2 模架的选择 195.6 拉深设备的选择 205.7 拉深设备的校核 21第六章 冲
7、侧孔模具的冲压工艺及模具设计 226.1 冲压件的工艺性分析 226.2 确定模具类型及结构形式 236.3 工艺计算 236.3.1 计算冲压合力并预选冲床 236.3.2 确定压力中心 236.3.3凸模、凹模刃口尺寸计算 236.3.4 弹性元件 246.3.5编写工艺文件 256.4 模具总体设计及主要零部件设计 256.4.1 模具结构分析 256.4.2 模具主要部件的结构与尺寸266.4.2.1 工作零件的结构及尺寸设计266.4.3 模架和模板的选择 276.5 冲压设备的选择286.6冲压设备的校核28第七章 切边冲孔模装配和调试297.1 组件装配 337.2 确定装配基准
8、件 337.3 安装上模部分 347.4 安装弹压卸料部分 347.5 检验 347.6 试冲 34结束语31参考文献32致谢33附录34第一章 绪 论1.1引言模具是工业生产的基础工艺装备，在电子、汽车、电机、电器、仪器、仪表、家电和通讯等产品中，6080的零部件都要依靠模具成形。用模具生产制件所表现出来的高精度、高复杂程度、高一致性、高生产率和低消耗，是其他加工制造方法所不能比拟的。模具又是“效益放大器”，用模具生产的最终产品的价值，往往是模具自身价值的几十倍、上百倍。模具生产技术水平的高低，已成为衡量一个国家或地区产品制造水平高低的重要标志，并在很大程度上决定着产品的质量、效益和新产品的开发能力。因此，我们必须加快模具行业的发展。随着国民经济的高速发展，市场对模具的需求量不断增长。人们已经越来越认识到产品质量、成本和新产品的开发能力的重要性，而模具制造是整个链条中最基础的要素之一，模具制造技术现已成为衡量一个国家制造业水平高低的重要标志，并在很大程度上决定企业的生存空间。当今社会的进步和发展，使原有的商品已经不能满足人们对物质的需求，然而有些商品的制造必须依靠模具才能够生产加工出来，因此，模具的发
