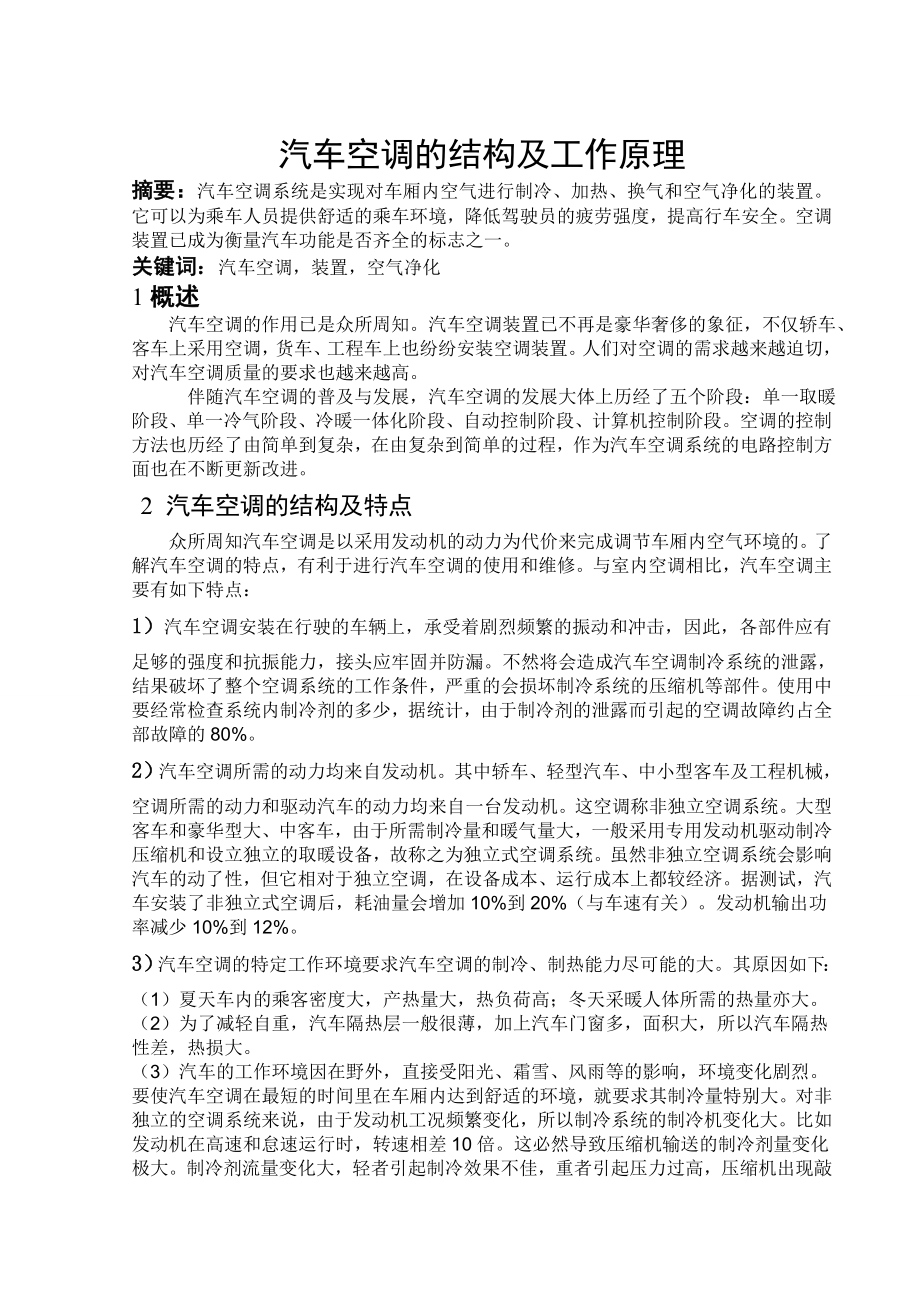

1、汽车空调的结构及工作原理摘要：汽车空调系统是实现对车厢内空气进行制冷、加热、换气和空气净化的装置。它可以为乘车人员提供舒适的乘车环境，降低驾驶员的疲劳强度，提高行车安全。空调装置已成为衡量汽车功能是否齐全的标志之一。关键词：汽车空调，装置，空气净化1概述 汽车空调的作用已是众所周知。汽车空调装置已不再是豪华奢侈的象征，不仅轿车、客车上采用空调，货车、工程车上也纷纷安装空调装置。人们对空调的需求越来越迫切，对汽车空调质量的要求也越来越高。 伴随汽车空调的普及与发展，汽车空调的发展大体上历经了五个阶段：单一取暖阶段、单一冷气阶段、冷暖一体化阶段、自动控制阶段、计算机控制阶段。空调的控制方法也历经了
2、由简单到复杂，在由复杂到简单的过程，作为汽车空调系统的电路控制方面也在不断更新改进。 2 汽车空调的结构及特点众所周知汽车空调是以采用发动机的动力为代价来完成调节车厢内空气环境的。了解汽车空调的特点，有利于进行汽车空调的使用和维修。与室内空调相比，汽车空调主要有如下特点： 1）汽车空调安装在行驶的车辆上，承受着剧烈频繁的振动和冲击，因此，各部件应有足够的强度和抗振能力，接头应牢固并防漏。不然将会造成汽车空调制冷系统的泄露，结果破坏了整个空调系统的工作条件，严重的会损坏制冷系统的压缩机等部件。使用中要经常检查系统内制冷剂的多少，据统计，由于制冷剂的泄露而引起的空调故障约占全部故障的80%。 2）
3、汽车空调所需的动力均来自发动机。其中轿车、轻型汽车、中小型客车及工程机械，空调所需的动力和驱动汽车的动力均来自一台发动机。这空调称非独立空调系统。大型客车和豪华型大、中客车，由于所需制冷量和暖气量大，一般采用专用发动机驱动制冷压缩机和设立独立的取暖设备，故称之为独立式空调系统。虽然非独立空调系统会影响汽车的动了性，但它相对于独立空调，在设备成本、运行成本上都较经济。据测试，汽车安装了非独立式空调后，耗油量会增加10%到20%（与车速有关）。发动机输出功率减少10%到12%。 3）汽车空调的特定工作环境要求汽车空调的制冷、制热能力尽可能的大。其原因如下：（1）夏天车内的乘客密度大，产热量大，热负
4、荷高；冬天采暖人体所需的热量亦大。（2）为了减轻自重，汽车隔热层一般很薄，加上汽车门窗多，面积大，所以汽车隔热性差，热损大。 （3）汽车的工作环境因在野外，直接受阳光、霜雪、风雨等的影响，环境变化剧烈。要使汽车空调在最短的时间里在车厢内达到舒适的环境，就要求其制冷量特别大。对非独立的空调系统来说，由于发动机工况频繁变化，所以制冷系统的制冷机变化大。比如发动机在高速和怠速运行时，转速相差10倍。这必然导致压缩机输送的制冷剂量变化极大。制冷剂流量变化大，轻者引起制冷效果不佳，重者引起压力过高，压缩机出现敲击现象，发生事故。因此，汽车空调制冷系统较室内复杂得多。 （4）由于汽车本身的特点，要求汽车空

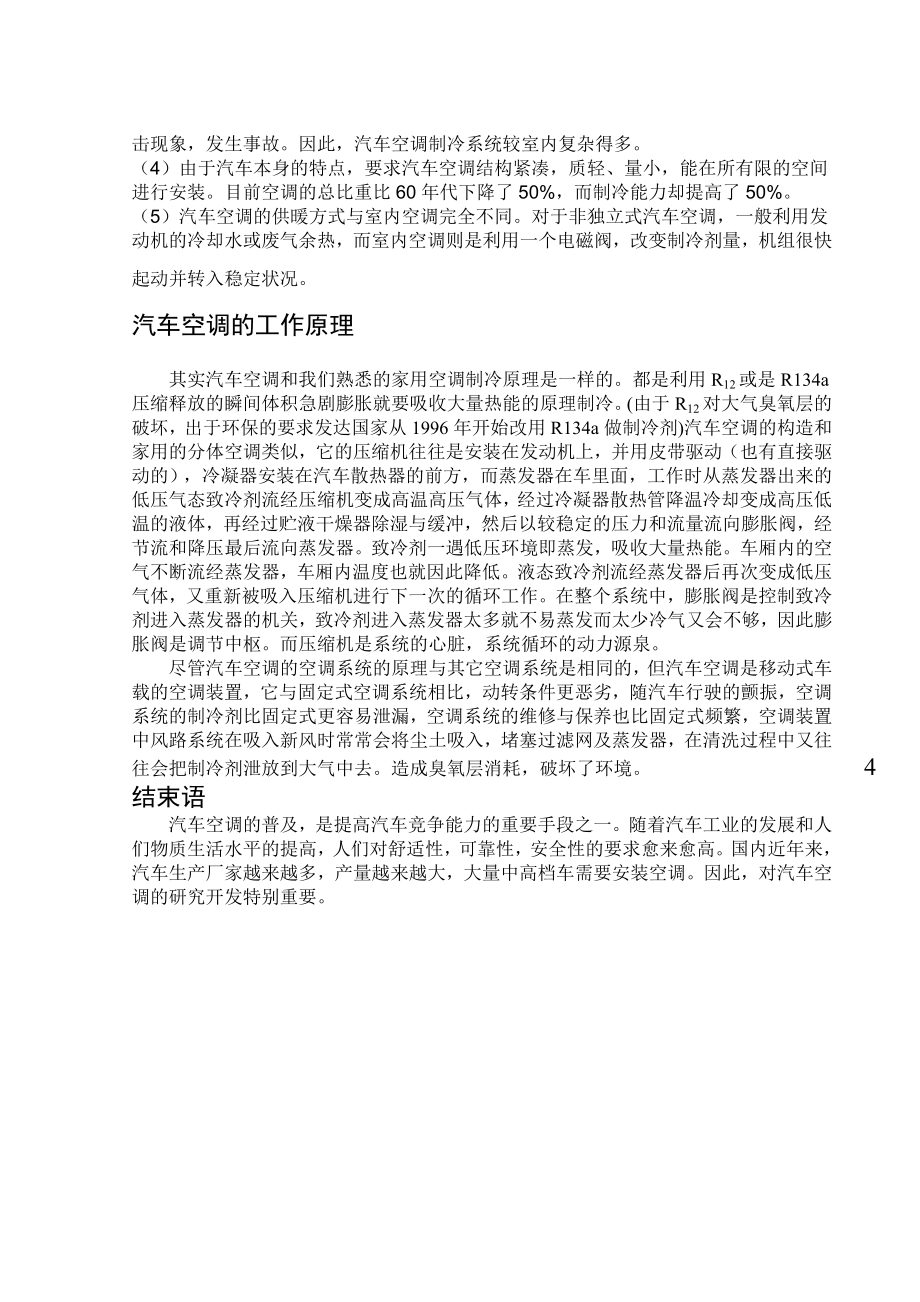

5、调结构紧凑，质轻、量小，能在所有限的空间进行安装。目前空调的总比重比60年代下降了50%，而制冷能力却提高了50%。 （5）汽车空调的供暖方式与室内空调完全不同。对于非独立式汽车空调，一般利用发动机的冷却水或废气余热，而室内空调则是利用一个电磁阀，改变制冷剂量，机组很快起动并转入稳定状况。 3 汽车空调的工作原理其实汽车空调和我们熟悉的家用空调制冷原理是一样的。都是利用R12或是R134a压缩释放的瞬间体积急剧膨胀就要吸收大量热能的原理制冷。(由于R12对大气臭氧层的破坏，出于环保的要求发达国家从1996年开始改用R134a做制冷剂)汽车空调的构造和家用的分体空调类似，它的压缩机往往是安装在发
6、动机上，并用皮带驱动（也有直接驱动的），冷凝器安装在汽车散热器的前方，而蒸发器在车里面，工作时从蒸发器出来的低压气态致冷剂流经压缩机变成高温高压气体，经过冷凝器散热管降温冷却变成高压低温的液体，再经过贮液干燥器除湿与缓冲，然后以较稳定的压力和流量流向膨胀阀，经节流和降压最后流向蒸发器。致冷剂一遇低压环境即蒸发，吸收大量热能。车厢内的空气不断流经蒸发器，车厢内温度也就因此降低。液态致冷剂流经蒸发器后再次变成低压气体，又重新被吸入压缩机进行下一次的循环工作。在整个系统中，膨胀阀是控制致冷剂进入蒸发器的机关，致冷剂进入蒸发器太多就不易蒸发而太少冷气又会不够，因此膨胀阀是调节中枢。而压缩机是系统的心脏
7、，系统循环的动力源泉。 尽管汽车空调的空调系统的原理与其它空调系统是相同的，但汽车空调是移动式车载的空调装置，它与固定式空调系统相比，动转条件更恶劣，随汽车行驶的颤振，空调系统的制冷剂比固定式更容易泄漏，空调系统的维修与保养也比固定式频繁，空调装置中风路系统在吸入新风时常常会将尘土吸入，堵塞过滤网及蒸发器，在清洗过程中又往往会把制冷剂泄放到大气中去。造成臭氧层消耗，破坏了环境。 4 结束语 汽车空调的普及，是提高汽车竞争能力的重要手段之一。随着汽车工业的发展和人们物质生活水平的提高，人们对舒适性，可靠性，安全性的要求愈来愈高。国内近年来，汽车生产厂家越来越多，产量越来越大，大量中高档车需要安装

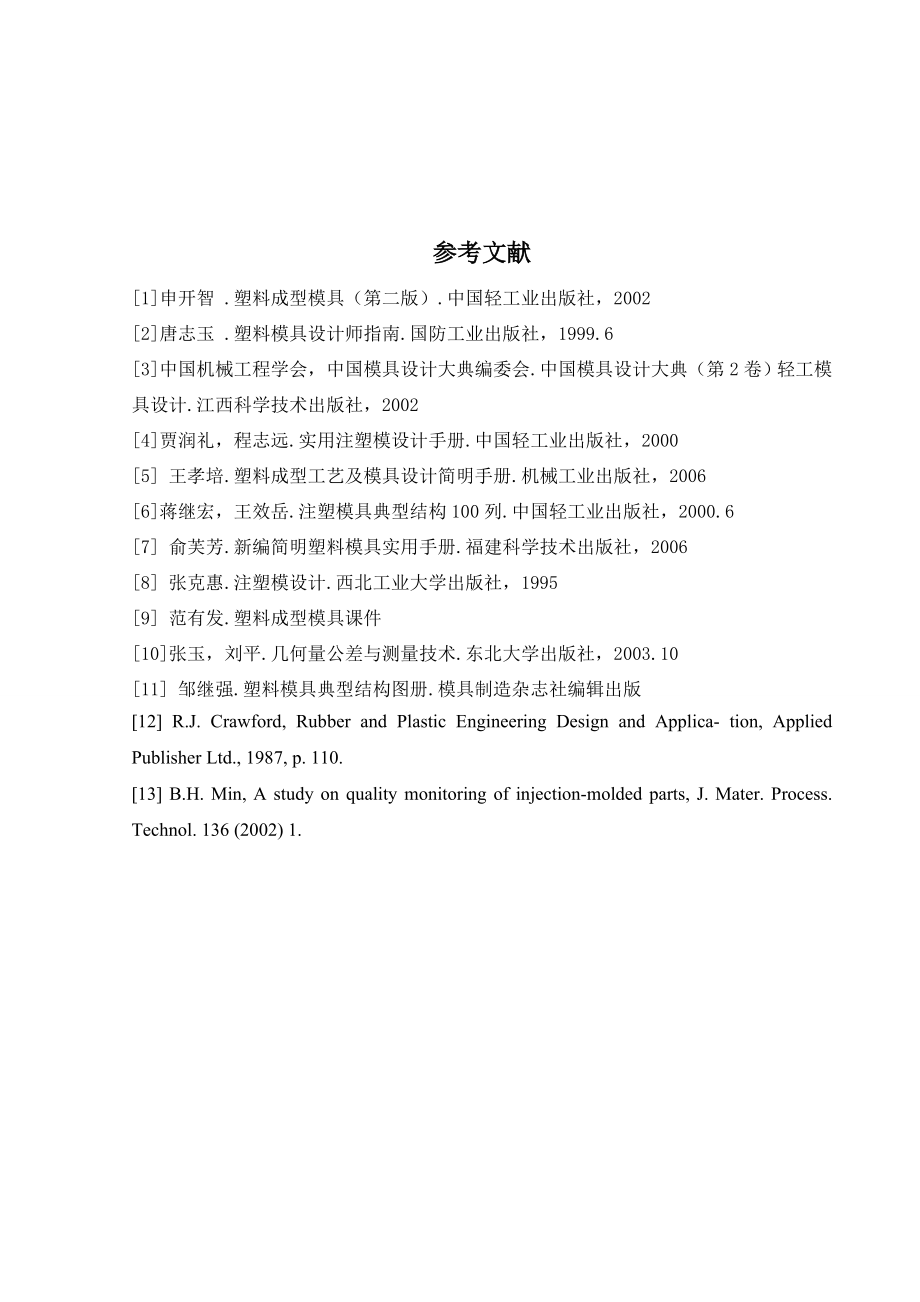

8、空调。因此，对汽车空调的研究开发特别重要。参考文献1申开智 .塑料成型模具（第二版）.中国轻工业出版社，20022唐志玉 .塑料模具设计师指南.国防工业出版社，1999.63中国机械工程学会，中国模具设计大典编委会.中国模具设计大典（第2卷 ）轻工模具设计.江西科学技术出版社，20024贾润礼，程志远.实用注塑模设计手册.中国轻工业出版社，20005 王孝培.塑料成型工艺及模具设计简明手册.机械工业出版社，20066蒋继宏，王效岳.注塑模具典型结构100列.中国轻工业出版社，2000.67 俞芙芳.新编简明塑料模具实用手册.福建科学技术出版社，20068 张克惠.注塑模设计.西北工业大学出版社
9、，19959 范有发.塑料成型模具课件10张玉，刘平.几何量公差与测量技术.东北大学出版社，2003.1011 邹继强.塑料模具典型结构图册.模具制造杂志社编辑出版12 R.J. Crawford, Rubber and Plastic Engineering Design and Applica- tion, Applied Publisher Ltd., 1987, p. 110.13 B.H. Min, A study on quality monitoring of injection-molded parts, J. Mater. Process. Technol. 136 (2002) 1.
