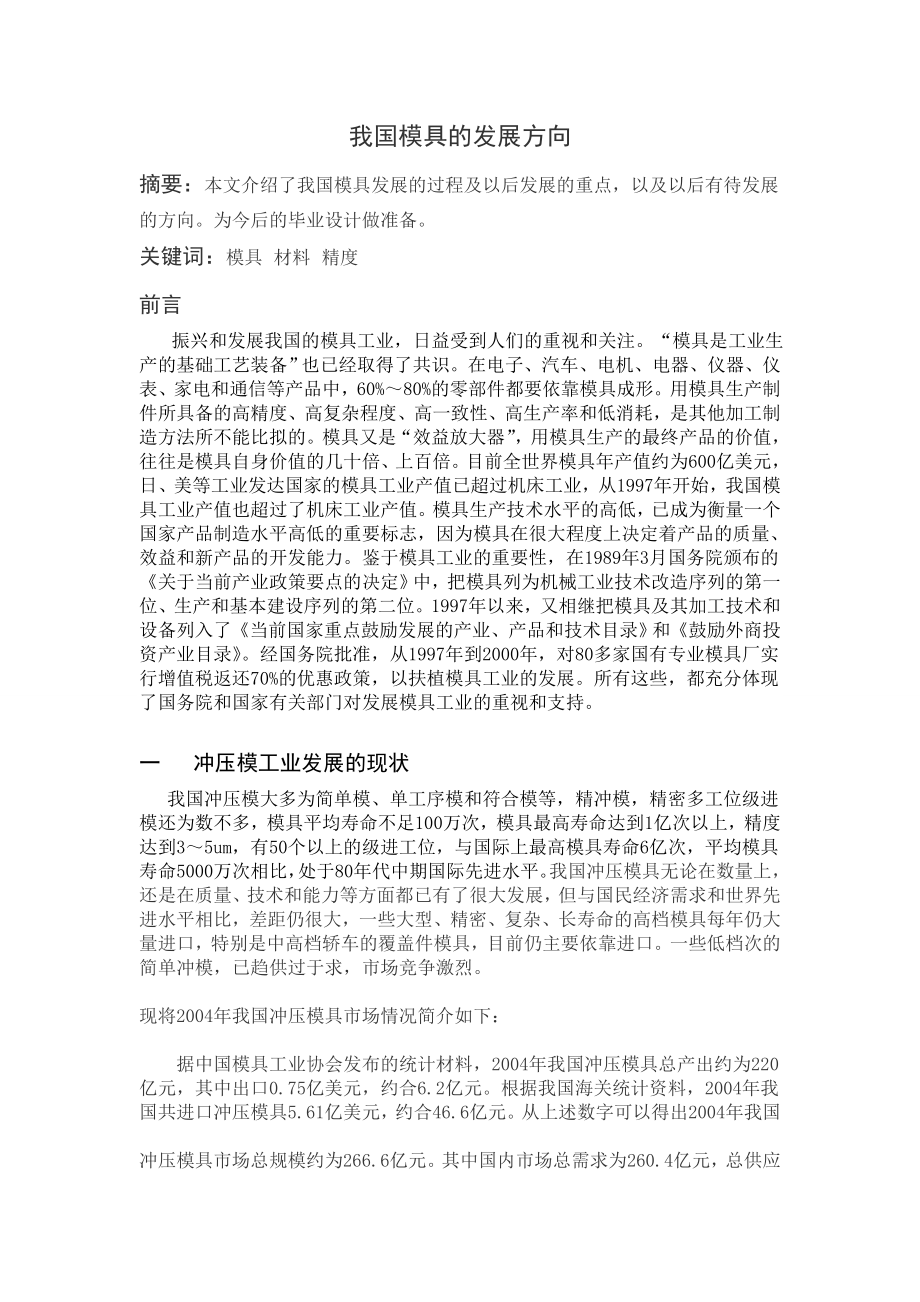

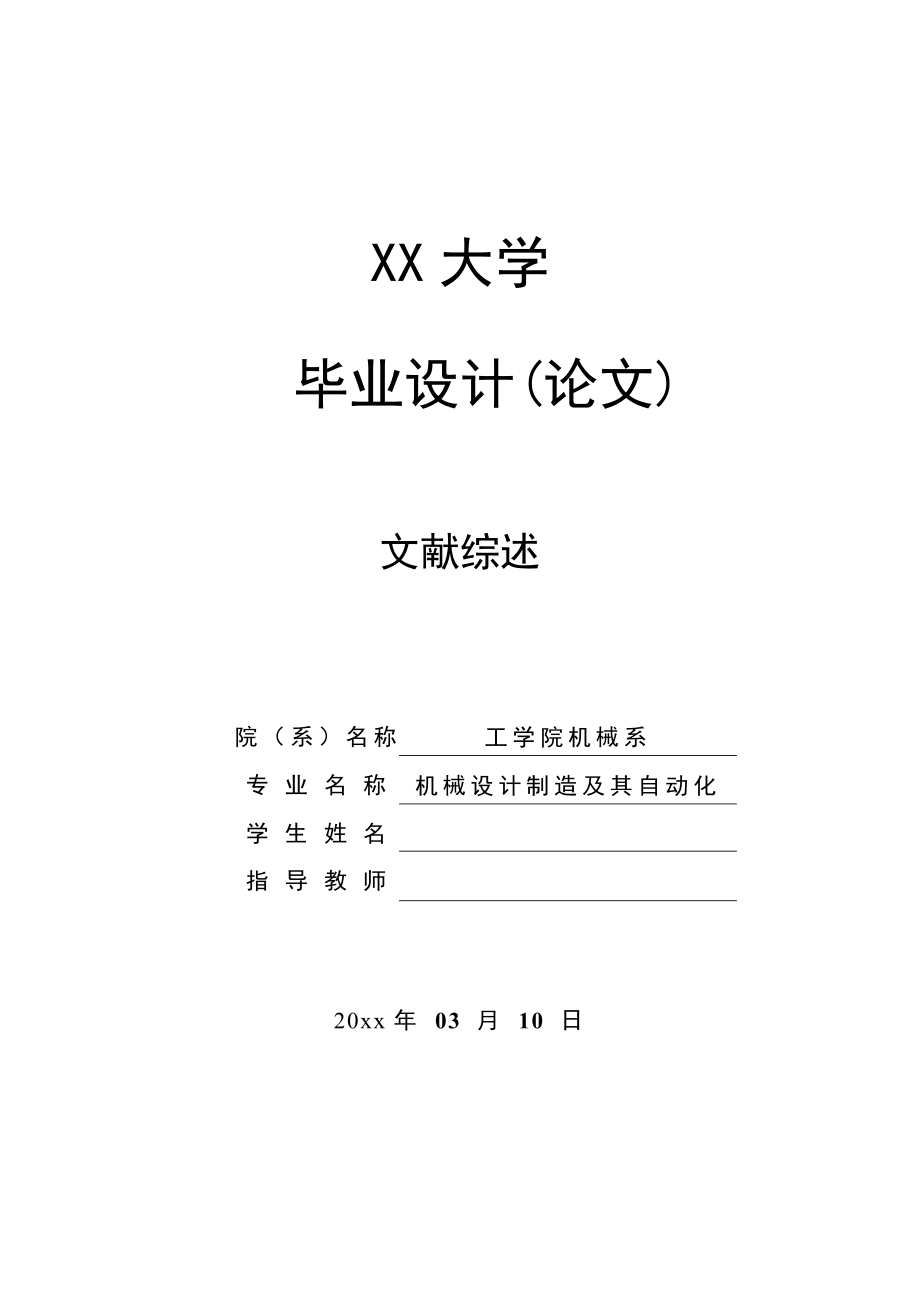

1、 XX大学 毕业设计(论文) 文献综述 院（系）名称工学院机械系 专业名称机械设计制造及其自动化 学生姓名 指导教师20xx年 03 月 10 日我国模具的发展方向摘要：本文介绍了我国模具发展的过程及以后发展的重点，以及以后有待发展的方向。为今后的毕业设计做准备。关键词：模具 材料 精度前言 振兴和发展我国的模具工业，日益受到人们的重视和关注。“模具是工业生产的基础工艺装备”也已经取得了共识。在电子、汽车、电机、电器、仪器、仪表、家电和通信等产品中，60%80%的零部件都要依靠模具成形。用模具生产制件所具备的高精度、高复杂程度、高一致性、高生产率和低消耗，是其他加工制造方法所不能比拟的。模具又
2、是“效益放大器”，用模具生产的最终产品的价值，往往是模具自身价值的几十倍、上百倍。目前全世界模具年产值约为600亿美元，日、美等工业发达国家的模具工业产值已超过机床工业，从1997年开始，我国模具工业产值也超过了机床工业产值。模具生产技术水平的高低，已成为衡量一个国家产品制造水平高低的重要标志，因为模具在很大程度上决定着产品的质量、效益和新产品的开发能力。鉴于模具工业的重要性，在1989年3月国务院颁布的关于当前产业政策要点的决定中，把模具列为机械工业技术改造序列的第一位、生产和基本建设序列的第二位。1997年以来，又相继把模具及其加工技术和设备列入了当前国家重点鼓励发展的产业、产品和技术目录
3、和鼓励外商投资产业目录。经国务院批准，从1997年到2000年，对80多家国有专业模具厂实行增值税返还70%的优惠政策，以扶植模具工业的发展。所有这些，都充分体现了国务院和国家有关部门对发展模具工业的重视和支持。一 冲压模工业发展的现状我国冲压模大多为简单模、单工序模和符合模等，精冲模，精密多工位级进模还为数不多，模具平均寿命不足100万次，模具最高寿命达到1亿次以上，精度达到35um，有50个以上的级进工位，与国际上最高模具寿命6亿次，平均模具寿命5000万次相比，处于80年代中期国际先进水平。我国冲压模具无论在数量上，还是在质量、技术和能力等方面都已有了很大发展，但与国民经济需求和世界先进
4、水平相比，差距仍很大，一些大型、精密、复杂、长寿命的高档模具每年仍大量进口，特别是中高档轿车的覆盖件模具，目前仍主要依靠进口。一些低档次的简单冲模，已趋供过于求，市场竞争激烈。现将2004年我国冲压模具市场情况简介如下： 据中国模具工业协会发布的统计材料，2004年我国冲压模具总产出约为220亿元，其中出口0.75亿美元，约合6.2亿元。根据我国海关统计资料，2004年我国共进口冲压模具5.61亿美元，约合46.6亿元。从上述数字可以得出2004年我国冲压模具市场总规模约为266.6亿元。其中国内市场总需求为260.4亿元，总供应约为213.8亿元，市场满足率为82%。在上述供求总体情况中，有

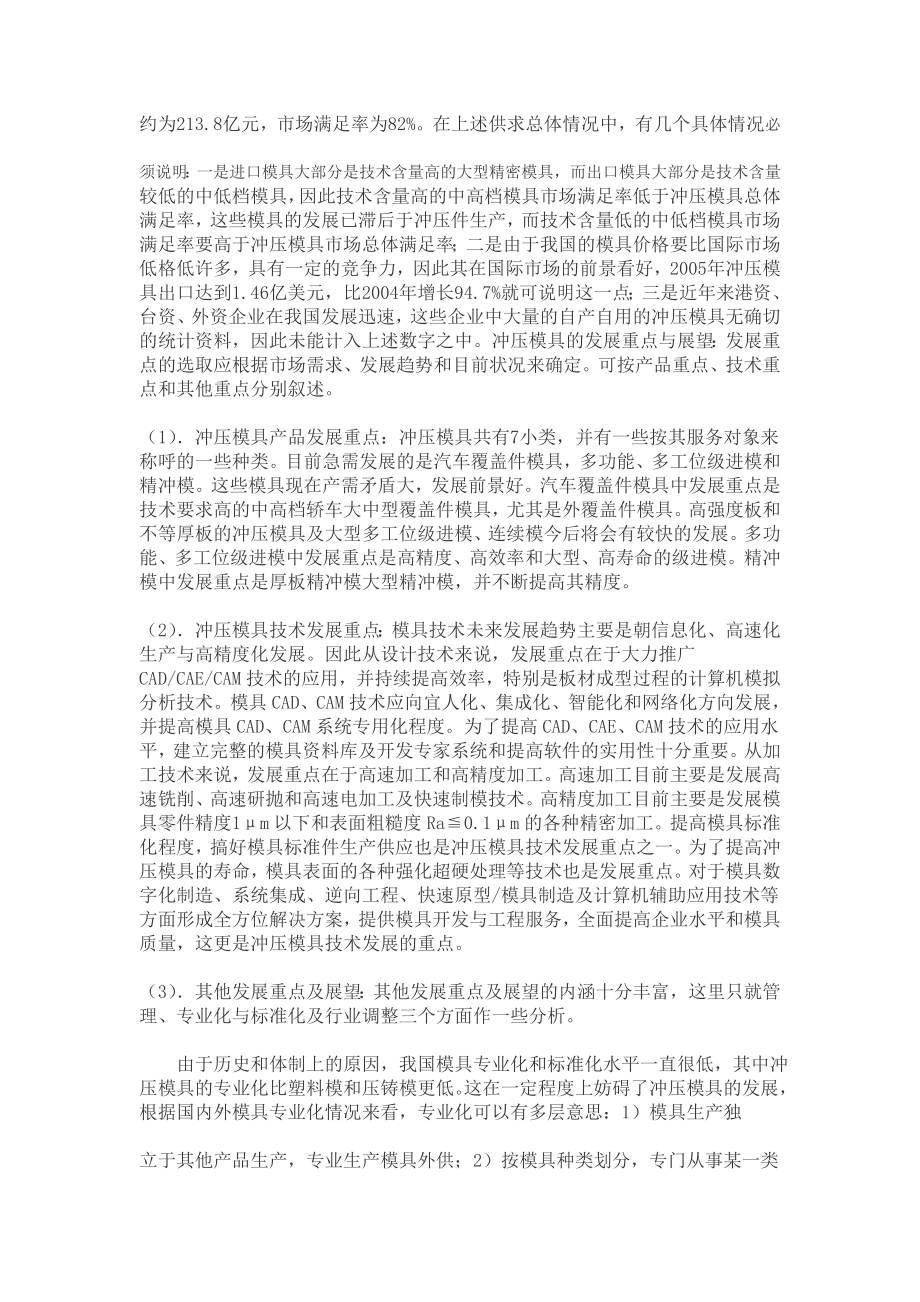

5、几个具体情况必须说明：一是进口模具大部分是技术含量高的大型精密模具，而出口模具大部分是技术含量较低的中低档模具，因此技术含量高的中高档模具市场满足率低于冲压模具总体满足率，这些模具的发展已滞后于冲压件生产，而技术含量低的中低档模具市场满足率要高于冲压模具市场总体满足率；二是由于我国的模具价格要比国际市场低格低许多，具有一定的竞争力，因此其在国际市场的前景看好，2005年冲压模具出口达到1.46亿美元，比2004年增长94.7%就可说明这一点；三是近年来港资、台资、外资企业在我国发展迅速，这些企业中大量的自产自用的冲压模具无确切的统计资料，因此未能计入上述数字之中。冲压模具的发展重点与展望：发展
6、重点的选取应根据市场需求、发展趋势和目前状况来确定。可按产品重点、技术重点和其他重点分别叙述。（1）冲压模具产品发展重点：冲压模具共有7小类，并有一些按其服务对象来称呼的一些种类。目前急需发展的是汽车覆盖件模具，多功能、多工位级进模和精冲模。这些模具现在产需矛盾大，发展前景好。汽车覆盖件模具中发展重点是技术要求高的中高档轿车大中型覆盖件模具，尤其是外覆盖件模具。高强度板和不等厚板的冲压模具及大型多工位级进模、连续模今后将会有较快的发展。多功能、多工位级进模中发展重点是高精度、高效率和大型、高寿命的级进模。精冲模中发展重点是厚板精冲模大型精冲模，并不断提高其精度。（2）冲压模具技术发展重点：模具
7、技术未来发展趋势主要是朝信息化、高速化生产与高精度化发展。因此从设计技术来说，发展重点在于大力推广CAD/CAE/CAM技术的应用，并持续提高效率，特别是板材成型过程的计算机模拟分析技术。模具CAD、CAM技术应向宜人化、集成化、智能化和网络化方向发展，并提高模具CAD、CAM系统专用化程度。为了提高CAD、CAE、CAM技术的应用水平，建立完整的模具资料库及开发专家系统和提高软件的实用性十分重要。从加工技术来说，发展重点在于高速加工和高精度加工。高速加工目前主要是发展高速铣削、高速研抛和高速电加工及快速制模技术。高精度加工目前主要是发展模具零件精度1m以下和表面粗糙度Ra0.1m的各种精密加
8、工。提高模具标准化程度，搞好模具标准件生产供应也是冲压模具技术发展重点之一。为了提高冲压模具的寿命，模具表面的各种强化超硬处理等技术也是发展重点。对于模具数字化制造、系统集成、逆向工程、快速原型/模具制造及计算机辅助应用技术等方面形成全方位解决方案，提供模具开发与工程服务，全面提高企业水平和模具质量，这更是冲压模具技术发展的重点。（3）其他发展重点及展望：其他发展重点及展望的内涵十分丰富，这里只就管理、专业化与标准化及行业调整三个方面作一些分析。 由于历史和体制上的原因，我国模具专业化和标准化水平一直很低，其中冲压模具的专业化比塑料模和压铸模更低。这在一定程度上妨碍了冲压模具的发展，根据国内外
9、模具专业化情况来看，专业化可以有多层意思：1）模具生产独立于其他产品生产，专业生产模具外供；2）按模具种类划分，专门从事某一类模具（如冲压模具）生产；3）在某一类模具中，按其服务对象或模具工艺及尺寸大小，选取该类模具中的某种模具（例如汽车覆盖件模具、多工位级进模具、精冲模具等等）进行专业化生产；4）专业生产模具中的某一些零件（如模架、冲头、弹性元件等）供给模具生产企业；5）按工序开展专业化协作。例如目前社会上专门从事模具设计的公司、专门进行型腔加工或电加工协作的企业、专门接受测量或热处理委托业务的企业及专业从事抛光业务的企业等等，这种多层次的专业化促进了模具行业的发展。但专业化的路途仍旧遥远，
10、必须加快进程才能适应形势。因此，这也是发展重点。二、我国塑料模具工业的发展现状 我国塑料模工业从起步到现在，历经半个多世纪，有了很大发展，模具水平有了较大提高。在大型模具方面已能生产48英寸大屏幕彩电塑壳注射模具、6.5Kg大容量洗衣机全套塑料模具以及汽车保险杠和整体仪表板等塑料模具，精密塑料模具方面，已能生产照相机塑料件模具、多型腔小模数齿轮模具及塑封模具。注塑模型腔制造精度可达0.02mm0.05mm，表面粗糙度Ra0.2m，模具质量、寿命明显提高了，非淬火钢模寿命可达1030万次，淬火钢模达501000万次，交货期较以前缩短，但和国外相比仍有较大差距。 成型工艺方面，多材质塑料成型模、高
11、效多色注射模、镶件互换结构和抽芯脱模机构的创新方面也取得较大进展。气体辅助注射成型技术的使用更趋成熟，一些厂家还使用了C-MOLD气辅软件，取得较好的效果。热流道模具开始推广，有的厂采用率达20%以上，一般采用内热式或外热式热流道装置，少数单位采用具有世界先进水平的高难度针阀式热流道模具。但总体上热流道的采用率达不到10%，与国外的50%80%相比，差距较大。 在制造技术方面，CAD/CAM/CAE技术的应用水平上了一个新台阶，以生产家用电器的企业为代表，陆续引进了相当数量的CAD/CAM系统，如美国EDS的UG、美国Parametric Technology公司的Pro/Emgineer、美
12、国CV公司的CADS5、英国Deltacam公司的DOCT5、日本HZS公司的CRADE、以色列公司的Cimatron、美国AC-Tech公司的C-Mold及澳大利亚Moldflow公司的MPA塑模分析软件等等。这些系统和软件的引进，虽花费了大量资金，但在我国模具行业中，实现了CAD/CAM的集成，并能支持CAE技术对成型过程，如充模和冷却等进行计算机模拟，取得了一定的技术经济效益，促进和推动了我国模具CAD/CAM技术的发展。近年来，我国自主开发的塑料模CAD/CAM系统有了很大发展，主要有北航华正软件工程研究所开发的CAXA系统、华中理工大学开发的注塑模HSC5.0系统及CAE软件等，这些
13、软件具有适应国内模具的具体情况、能在微机上应用且价格低等特点，为进一步普及模具CAD/CAM技术创造了良好条件。 近年来，国内已较广泛地采用一些新的塑料模具钢，如：P20，3Gr2Mo、PMS、SM、SM等，对模具的质量和使用寿命有着直接的重大影响，但总体使用量仍较少。塑料模具标准模架、标准推杆和弹簧等越来越广泛得到应用，并且出现了一些国产的商品化的热流道系统元件。但目前我国模具标准化程度的商品化程度一般在30%以下，和国外先进工业国家已达到70%80%相比，仍有差距。三、行业调整是一个十分繁重的任务，模具行业更是如此。模具行业面临的调整任务主要有：（1）模具企业组织结构的调整。使模具分厂（车
14、间）独立出来，成为面向社会、自负盈亏的独立法人是调整的方向。模具企业按小而精、小而专、小而特的方向发展，并且在条件成熟情况下企业之间进行联合，以及发展产、学、研和科、工、贸相结合的联合体，也是调整的方向。规模效应也引起大家的重视。（2）模具产品结构的调整。随着汽车工业、电子信息工业和家电工业的发展，冲压模具市场结构正在发生很大变化。与此相适应，冲压模具产品结构必须进行相应的调整。例如汽车覆盖件模具、汽车零件精冲模具、高精度高难度的引线框架冲模、接插件多工位级进模、各种电机定转子级进冲模等，其产品种类和产量必将有很大发展，有关企业必须根据市场需求来调整其产品结构。总体来看，应不断提高技术含量的大
15、型、精密、复杂、长寿命模具的比例。（3）模具技术结构的调整。21世纪已进入信息时代，信息时代的发展日新月异，模具行业和企业要发展必须把握时代脉搏，自觉主动地调整自已的技术结构。传统的模具设计制造技术必须用先进适用的高新技术进行改造，模具的技术含量必将逐步而快速地提高，现代化工业企业管理技术也必将逐步替代作坊式的管理模式。模具行业和模具企业，只有不断进行技术结构的调整，才能在瞬息万变的市场经济中立于不败之地。（4）模具进出口结构的调整。2005年，我国冲压模具进口7.26亿美元，出口1.97亿美元，进出口相抵后净进口5.29亿美元，进出口之比3.7:1。我国的冲压模具出口量只占生产量的5%。这样的结构明显不合理。模具工业发达国家，模具产出中一般都有30%左右的出口，出口模具大大多于进口模具。我们虽然不可能在短时间内达到模具工业发达国家一样的进出口结构，但努力扩大出口，逐步改善结构，经过若干年努力，尽量做到进出口基本平衡，则应该是我们调整的目标。 五、参考文献：1中国模具设计大典2塑料模具技术手册3塑料模设计手册4UGNX中文版模具设计基础教程 人民邮电出版社2006年8月5UG注塑模具设计培训教程清华大学出版社2004年3月
