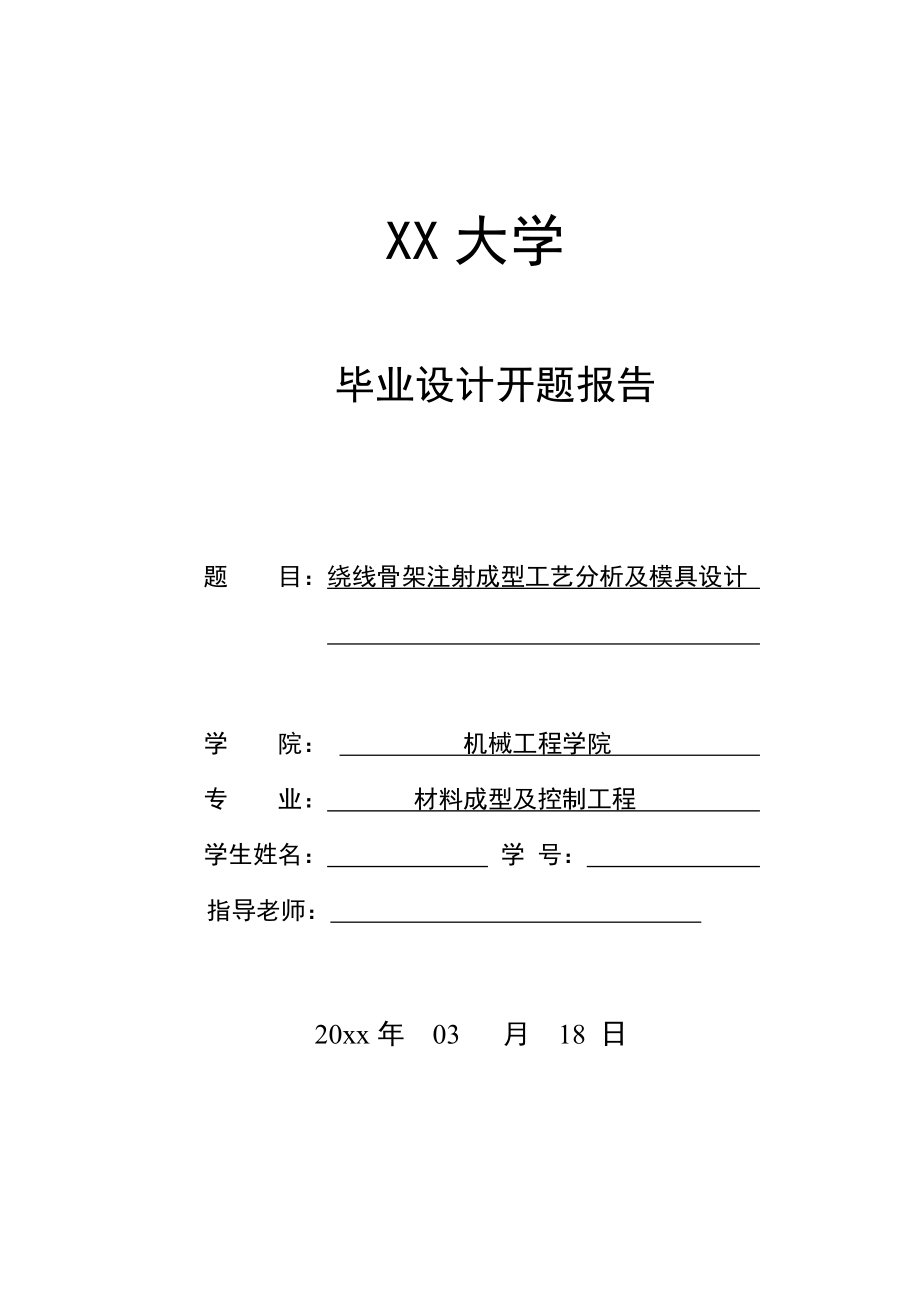

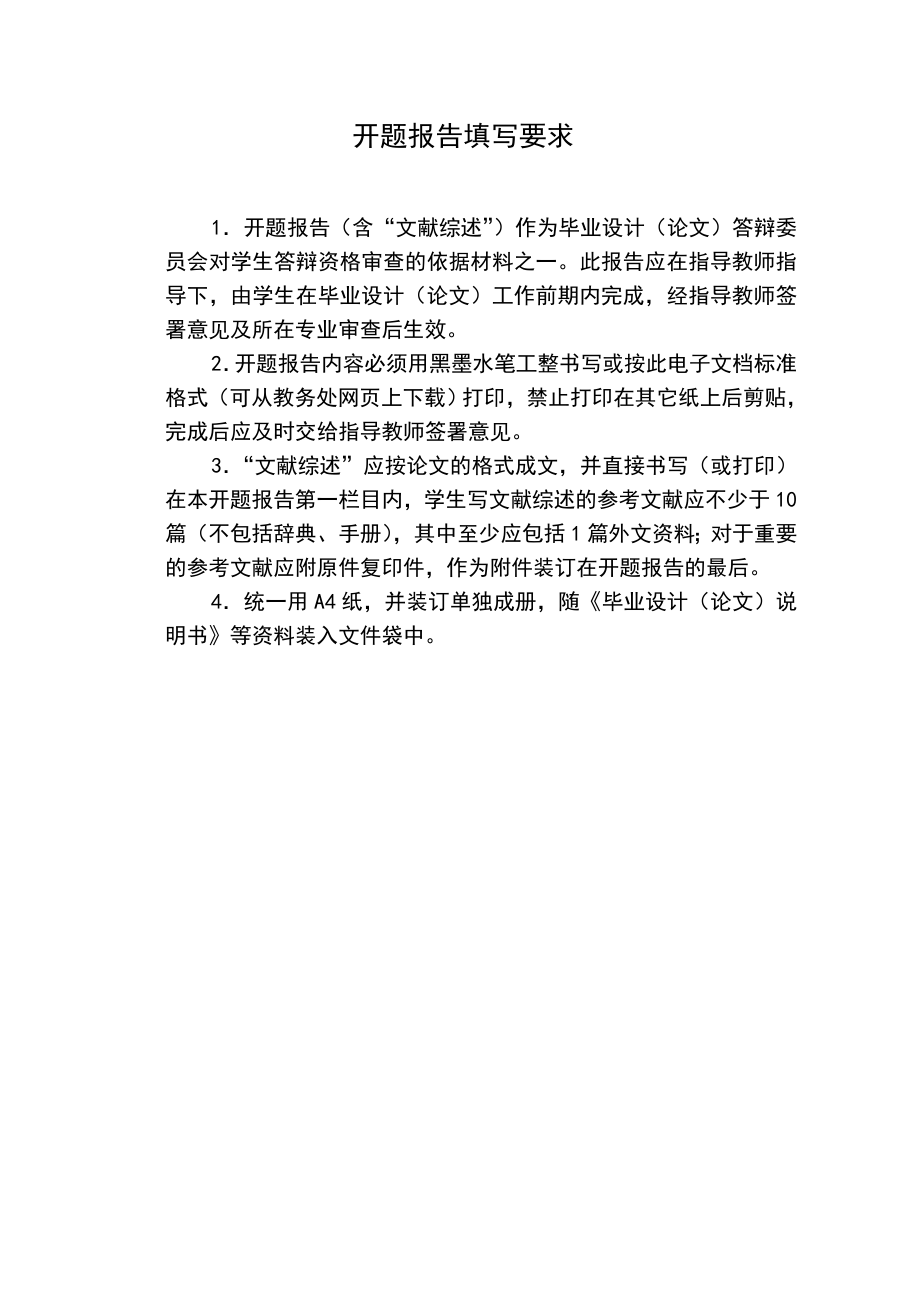

1、 XX大学毕业设计开题报告题 目：绕线骨架注射成型工艺分析及模具设计 学 院： 机械工程学院 专 业： 材料成型及控制工程 学生姓名： 学 号： 指导老师： 20xx年 03 月 18 日开题报告填写要求1开题报告（含“文献综述”）作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。此报告应在指导教师指导下，由学生在毕业设计（论文）工作前期内完成，经指导教师签署意见及所在专业审查后生效。2开题报告内容必须用黑墨水笔工整书写或按此电子文档标准格式（可从教务处网页上下载）打印，禁止打印在其它纸上后剪贴，完成后应及时交给指导教师签署意见。3“文献综述”应按论文的格式成文，并直接书写（或打

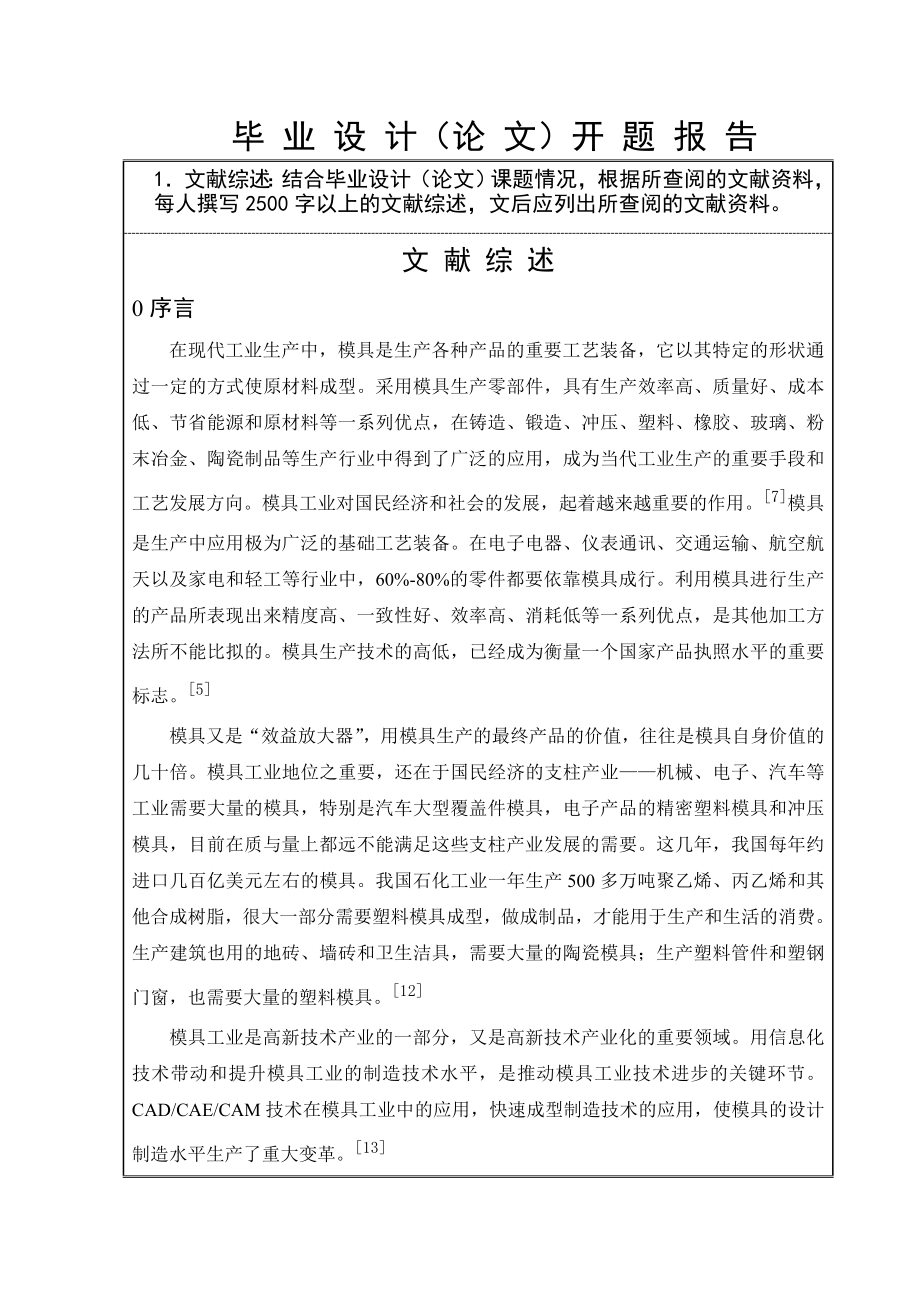

2、印）在本开题报告第一栏目内，学生写文献综述的参考文献应不少于10篇（不包括辞典、手册），其中至少应包括1篇外文资料；对于重要的参考文献应附原件复印件，作为附件装订在开题报告的最后。4统一用A4纸，并装订单独成册，随毕业设计（论文）说明书等资料装入文件袋中。 毕 业 设 计（论 文）开 题 报 告1文献综述：结合毕业设计（论文）课题情况，根据所查阅的文献资料，每人撰写2500字以上的文献综述，文后应列出所查阅的文献资料。文 献 综 述0序言在现代工业生产中，模具是生产各种产品的重要工艺装备，它以其特定的形状通过一定的方式使原材料成型。采用模具生产零部件，具有生产效率高、质量好、成本低、节省能源和
3、原材料等一系列优点，在铸造、锻造、冲压、塑料、橡胶、玻璃、粉末冶金、陶瓷制品等生产行业中得到了广泛的应用，成为当代工业生产的重要手段和工艺发展方向。模具工业对国民经济和社会的发展，起着越来越重要的作用。7模具是生产中应用极为广泛的基础工艺装备。在电子电器、仪表通讯、交通运输、航空航天以及家电和轻工等行业中，60%-80%的零件都要依靠模具成行。利用模具进行生产的产品所表现出来精度高、一致性好、效率高、消耗低等一系列优点，是其他加工方法所不能比拟的。模具生产技术的高低，已经成为衡量一个国家产品执照水平的重要标志。5模具又是“效益放大器”，用模具生产的最终产品的价值，往往是模具自身价值的几十倍。模
4、具工业地位之重要，还在于国民经济的支柱产业机械、电子、汽车等工业需要大量的模具，特别是汽车大型覆盖件模具，电子产品的精密塑料模具和冲压模具，目前在质与量上都远不能满足这些支柱产业发展的需要。这几年，我国每年约进口几百亿美元左右的模具。我国石化工业一年生产500多万吨聚乙烯、丙乙烯和其他合成树脂，很大一部分需要塑料模具成型，做成制品，才能用于生产和生活的消费。生产建筑也用的地砖、墙砖和卫生洁具，需要大量的陶瓷模具；生产塑料管件和塑钢门窗，也需要大量的塑料模具。12模具工业是高新技术产业的一部分，又是高新技术产业化的重要领域。用信息化技术带动和提升模具工业的制造技术水平，是推动模具工业技术进步的关
5、键环节。CAD/CAE/CAM技术在模具工业中的应用，快速成型制造技术的应用，使模具的设计制造水平生产了重大变革。13而其总的发展趋势是：高效化、精密化、柔性化、网络化、虚拟化、智能化、集成化和全球化。模具产品要达到：功能(Function)、交货期(Timetomarket)、质量(Quality)价格(Cost)、和服务(Service)均优良，即FTQCS五要素缺一不可。141塑料的概念，种类及性能塑料是以高分子聚合物为主要成分，加入一定量添加剂而组成的一种混合物。但由于这些添加成分所占的比例较小，所以塑料的主要性能取决于聚合物的性能。塑料的分类： 根据名种塑料不同的使用特性，通常将塑料
6、分为通用塑料、工程塑料和特种塑料三种类型。1） 通用塑料 一般是指产量大、用途广、成型性好、价格便宜的塑料。通用塑料有五大品种，即聚乙烯、聚丙烯、聚氯乙烯、聚苯乙烯及ABS。它们都是热塑性塑料。2） 工程塑料 一般指能承受一定外力作用，具有良好的机械性能和耐高、低温性能，尺寸稳定性较好，可以用作工程结构的塑料，如聚酰胺、聚砜等。 在工程塑料中又将其分为通用工程塑料和特种工程塑料两大类。 通用工程塑料包括：聚酰胺、聚甲醛、聚碳酸酯、改性聚苯醚、热塑性聚酯、超高分子量聚乙烯、甲基戊烯聚合物、乙烯醇共聚物等。 特种工程塑料又有交联型的非交联型之分。交联型的有：聚氨基双马来酰胺、聚三嗪、交联聚酰亚胺、
7、耐热环氧树指等。非交联型的有：聚砜、聚醚砜、聚苯硫醚、聚酰亚胺、聚醚醚酮（PEEK）等。203） 特种塑料 一般是指具有特种功能，可用于航空、航天等特殊应用领域的塑料。如氟塑料和有机硅具有突出的耐高温、自润滑等特殊功用，增强塑料和泡沫塑料具有高强度、高缓冲性等特殊性能，这些塑料都属于特种塑料的范畴。21 a.强塑料:增强塑料原料在外形上可分为粒状（如钙塑增强塑料）、纤维状（如玻璃纤维或玻璃布增强塑料）、片状（如云母增强塑料）三种。按材质可分为布基增强塑料（如碎布增强或石棉增强塑料）、无机矿物填充塑料（如石英或云母填充塑料）、纤维增强塑料（如碳纤维增强塑料）三种。 b.泡沫塑料:泡沫塑料可以分为
8、硬质、半硬质和软质泡沫塑料三种。硬质泡沫塑料没有柔韧性，压缩硬度很大，只有达到一定应力值才产生变形，应力解除后不能恢复原状；软质泡沫塑料富有柔韧性，压缩硬度很小，很容易变形，应力解除后能恢复原状，残余变形较小；半硬质泡沫塑料的柔韧性和其他性能介于硬质他软质泡沫塑料之间。1 2塑料制品成型方法简介塑料制品的成型过程，不仅是获得所需产品的手段，而且提高了塑料的性能对于热塑性塑料和热固性塑料，其成型方法不尽相同，常用的成型方法有以下几种1、压延成型 压延成型多用于热塑性塑料它是将经过塑炼的塑料，送到多组平行排列、反向旋转的热辊筒中，经多次压延而成制品多生产薄膜或薄片2、流延成型流延成型多用干热塑性塑
9、料这是将溶于溶剂的塑料，因自重流布到连续运转的金属带上，成为厚度均匀的薄层，再加热仪镕剂挥发，制品就固化成型，多生产薄膜或薄片3、挤塑成型挤塑成型多用于热塑性塑料。这是将熔融塑化的塑料经挤塑机的机头处模具的口型缝隙中挤出，而成与模口形状相仿的型材多生产板材、管材、棒材、线材、异型材等4、注塑成型注塑成型多用于热塑性塑料它与挤塑成型相类似，所不同的是熔融塑料经喷嘴进入的是闭合模具内，在模具内凝固成型而得制品。多生产小包装盒，日用品异型零件等它也可用于热闹性塑料加工5、吹塑成型吹塑成型多用于热塑性塑料。这是将熔融塑料置于模具中，在压缩空气压力下，将塑料吹胀升紧贴模具内表面。经冲却、脱模而成制品多生
10、产各类中空包装容器，也可生产薄膜、薄片等6、加热成型加热成型多用热塑性塑料这是将塑料片材加热成弹性态，再施以压力使之贴附于模具上成型。多生产盆类、盘类制品7、发泡成型发泡成型足将塑料添加发泡剂，使之发泡随即泡沫塑料注入模具中，经固化成型为制品。多用于制作精密仪器、仪表的缓冲包装。8、模压成型模压成型多用于热固性塑料这是将粉状、片状或粒状热固性树脂和添加剂，直接放在模腔内，关闭模具，进行加热、加压，塑料液化，并发生化学反应而固化，冷却后即为制品。多生产板材及电器、机械零件，9、铸压成型铸压成型多用于热固性塑料将模塑粉置于料筒内加热至塑化，再压入热模具内，在压力下完成固化而得制品多生产需嵌金属物的
11、复杂制品 10、浇铸成型浇铸成型用于固热性塑料它将热固性塑料塑化后注入模具，在常压下固化，冷却、脱模即得制品多生产电子、电器及有金属嵌件的元件143模具CAD/CAM简介CAD/CAM(Computer Aided Design/Computer Aided Manufacturing),即计算机辅助设计与计算机辅助制造，是一门基于计算机技术而发展起来的、与机械设计和制造技术相互渗透相互结合的、多学科综合性的技术。现代模具工业正逐步成为国民经济的主要行业。各模具厂都广泛采用新技术，竞争非常激烈。模具型腔形状和模具结构越来越复杂，模具精度要求越来越高，生产周期越来越短。为了适应这种发展趋势，塑料
12、模具设计与制造就必须采用CAD/CAE/CAM技术。3(一) CAD/CAM发展历程1）cad/cam技术的发展历程（1）孕育阶段 20世纪50年代，麻省理工学院研制出了“旋风1号”（whirdwind1）图形显示器，随后1958年，Calcomp公司和Gerber公司先后研制出了滚筒式绘图仪和平板式绘图仪，象征着硬件具有了图形输出功能。（2)快速发展阶段 20世纪60年代初麻省理工学院林肯实验室的I.E.Sutherland发表的博士论文中所提出的CAD技术思想，为CAD技术的发展和应用奠定了理论基础。1064年美国通用公司和IBM公司联合开发了DAC-1系统；1965年美国IBM公司和洛克
13、希德公司开发了CAD/CAM系统；（3）成熟推广阶段 1970年，美国Applicon公司推出完整的CAD系统；法国Dassault公司开发了自由曲面造型技术，推出了CATIA;美国个GE开发的CALMA;美国麦道飞机公司的UG等。曲面造型系统的出现是这一时期的CAD技术取得最大成果。（4）广泛应用阶段 20世纪80年代，这一时期在CAD技术方面主要的技术特征是实体造型理论的建立和几何建模方法的出现，如构造实体几何法和边界表示法。80年代中期CV公司提出了参数化设计这种新颖的造型技术。（5）标准化、智能化、集成化阶段 20世纪80年代后期随着CAD技术的发展技术标准化越来越重要，人工智能的引入
14、时必然的趋势。2(二) CAE技术的发展历程CAE技术的发展大致经历了三个阶段：（1）技术探索阶段 20世纪6070年代，1956年美国波音飞机公司把有限元法用于飞机生产；1967年，SDRC公司成立并于1968年发布了第一个动力学测试及模态分析软件包；1970年，SASI公司成立开发了ANSYS软件（2）蓬勃发展期 20世纪70年代，1978年ABAQUS软件应用于结构非线性分析；1982年，CSAR公司成立，开发的CSA/Nastran软件主要应用大结构、流一固耦合、热学、噪声分析等；（3）成熟推广期 CAE软件开发公司注意不断增强自身与CAD软件的集成。5现在主流的CAD/CAM系统，如
15、UG、Pro/ENGINEER、 CATIA和SolidWorks等均可输出质量较高的STL格式文件。这就是说，用户可借助任何商品化的CAD/CAE系统生成所需制品的三维几何模型的STL格式文件，HSCAE3D可以自动将该STL文件转化为有限元网格模型，通过表面配对和引入新的边界条件保证对应表面的协调流动，实现基于三维实体模型的分析，并显示三维分析结果，免去了中心层模拟技术中先抽象出中心层，再生成网格这一复杂步骤，突破了仿真系统推广应用的瓶颈，大大减轻了用户建模的负担，降低了对用户的技术要求，对用户的培训时间也由过去的数周缩短为几小时。20Unigraphics软件是一个集成化的CAD/DAM/CAE系统软件，它为工程设计人员提供了非常强大的应用工具，而这些工具能对产品星星设计、工程分析、绘制工程图以及数控编程加工等操作。随着版本的
