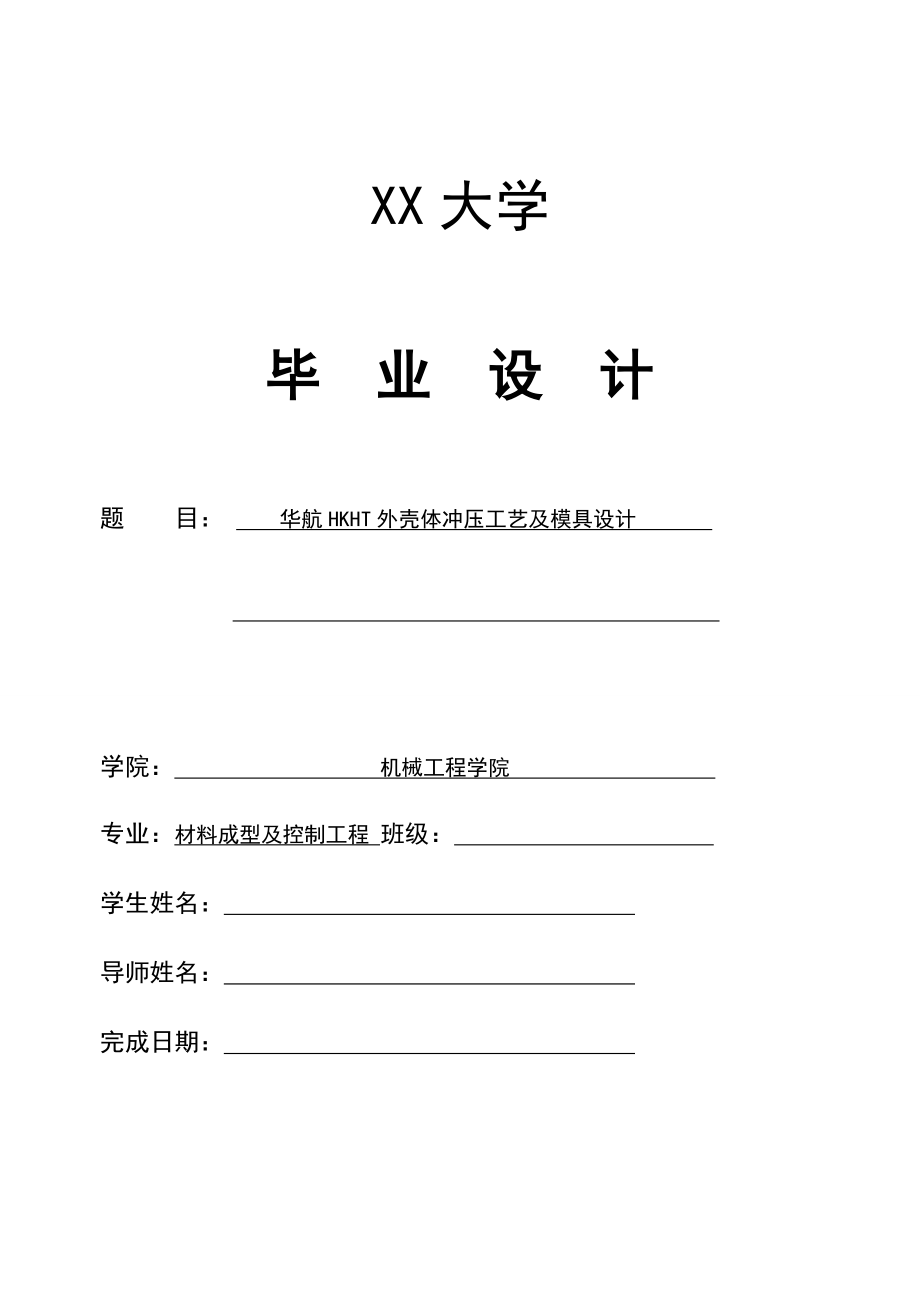

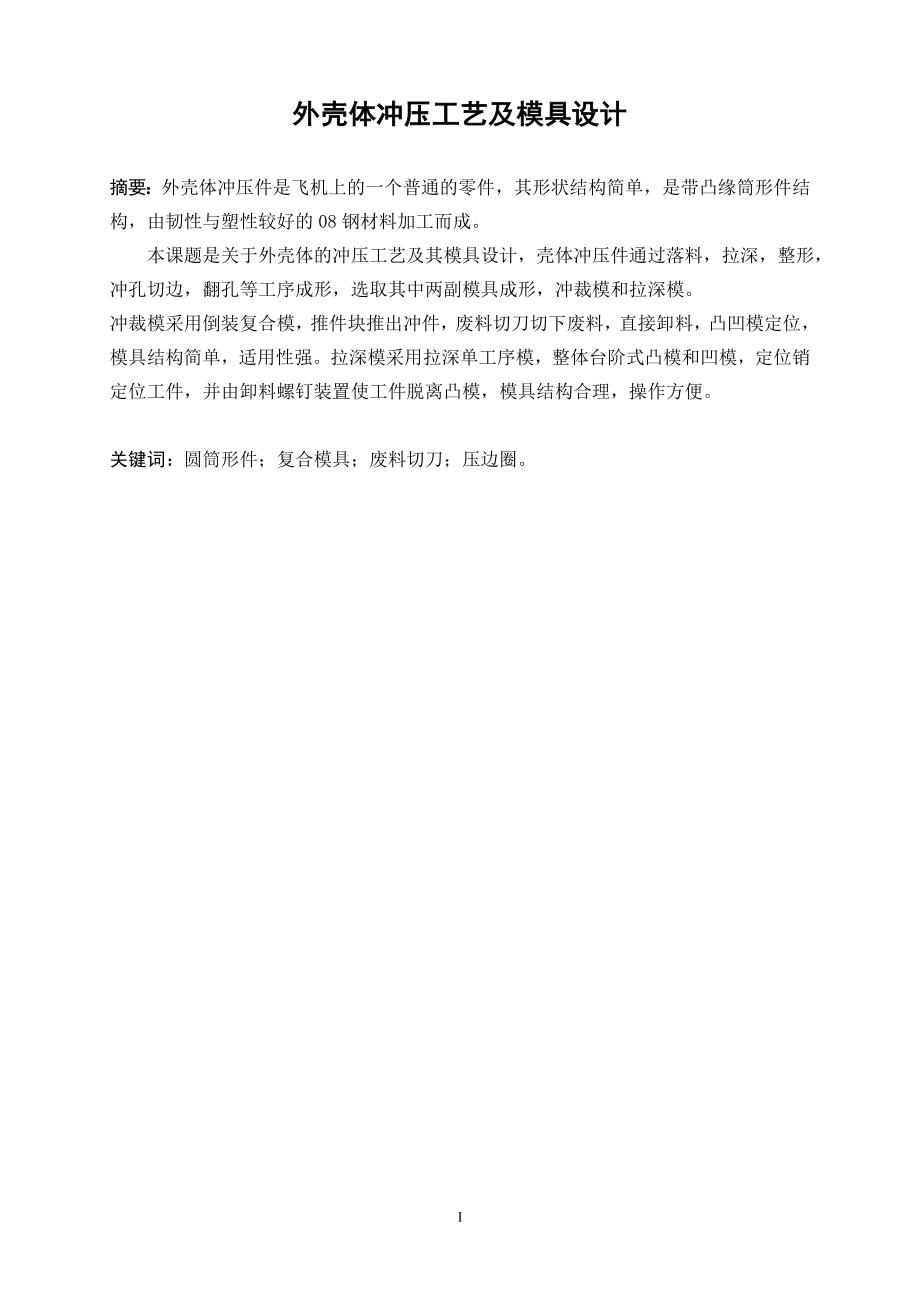

1、XX大学毕 业 设 计题 目： 华航HKHT外壳体冲压工艺及模具设计 学院： 机械工程学院 专业：材料成型及控制工程 班级： 学生姓名： 导师姓名： 完成日期： 外壳体冲压工艺及模具设计摘要：外壳体冲压件是飞机上的一个普通的零件，其形状结构简单，是带凸缘筒形件结构，由韧性与塑性较好的08钢材料加工而成。 本课题是关于外壳体的冲压工艺及其模具设计，壳体冲压件通过落料，拉深，整形，冲孔切边，翻孔等工序成形，选取其中两副模具成形，冲裁模和拉深模。冲裁模采用倒装复合模，推件块推出冲件，废料切刀切下废料，直接卸料，凸凹模定位，模具结构简单，适用性强。拉深模采用拉深单工序模，整体台阶式凸模和凹模，定位销定

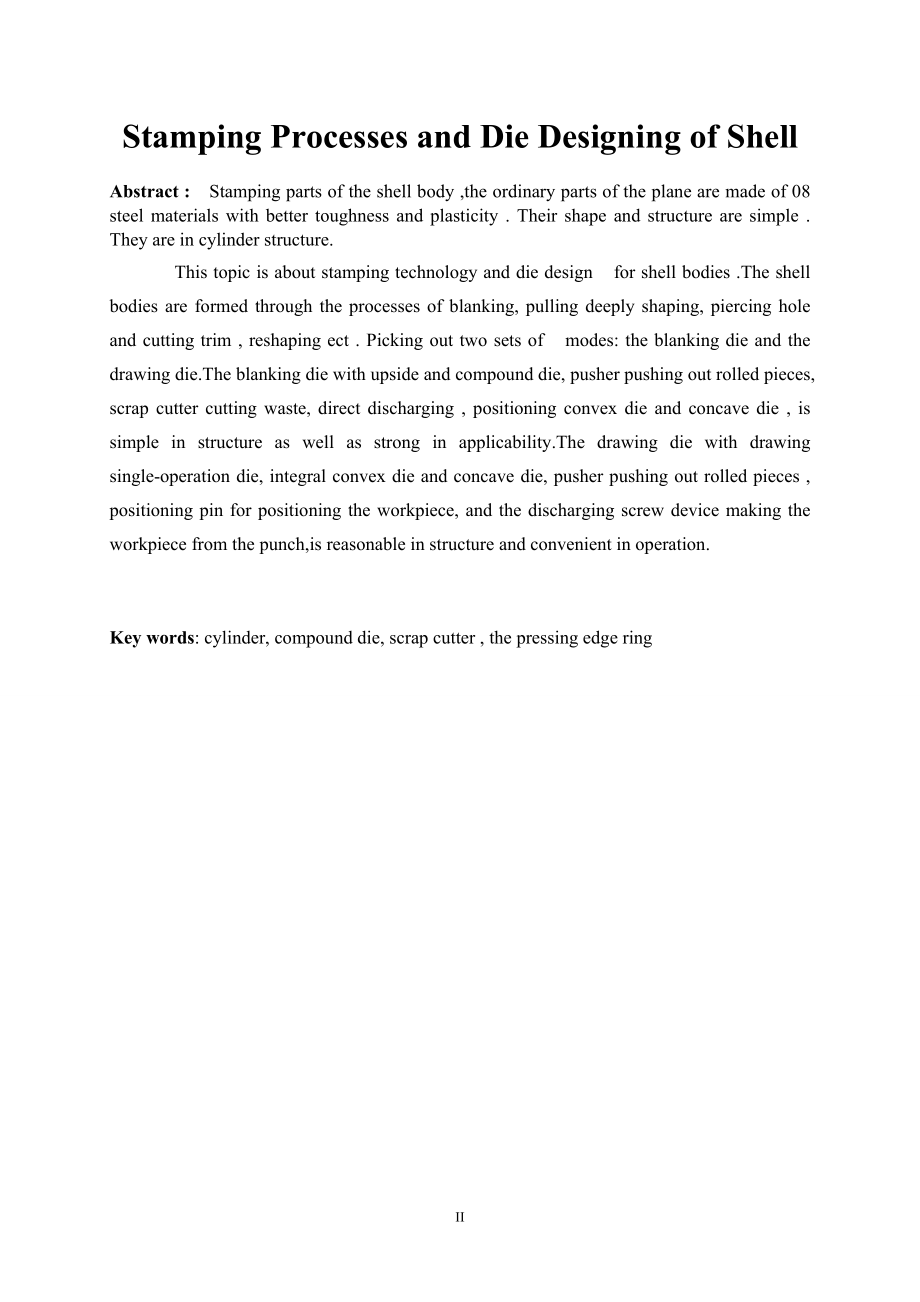

2、位工件，并由卸料螺钉装置使工件脱离凸模，模具结构合理，操作方便。关键词：圆筒形件；复合模具；废料切刀；压边圈。Stamping Processes and Die Designing of Shell Abstract : Stamping parts of the shell body ,the ordinary parts of the plane are made of 08 steel materials with better toughness and plasticity . Their shape and structure are simple . They are in c
3、ylinder structure. This topic is about stamping technology and die design for shell bodies .The shell bodies are formed through the processes of blanking, pulling deeply shaping, piercing hole and cutting trim , reshaping ect . Picking out two sets of modes: the blanking die and the drawing die.The
4、blanking die with upside and compound die, pusher pushing out rolled pieces, scrap cutter cutting waste, direct discharging , positioning convex die and concave die , is simple in structure as well as strong in applicability.The drawing die with drawing single-operation die, integral convex die and
5、concave die, pusher pushing out rolled pieces , positioning pin for positioning the workpiece, and the discharging screw device making the workpiece from the punch,is reasonable in structure and convenient in operation.Key words: cylinder, compound die, scrap cutter , the pressing edge ring 目 录摘要 Ab
6、stract第1章绪论1第2章 拉深冲压件工艺分析2第3章 拉深工艺过程43.1确定毛坯尺寸43.2确定拉深方法43.3拉深系数53.4拉深过程的确定63.41拉深次数的确定6第4章 确定工艺方案 84.1 冲孔切边模具方案的确定84.2拉深模具方案的确定 8第5章主要工艺计算95.1冲压力计算 95.1.1冲孔切边复合模冲压力计算 95.1.2拉深模拉深力与压边力的计算105.2冲孔切边模压力中心的确定 115.3 冲床吨位选择11 5.3.1 冲孔切边模冲床吨位选择115.3.2拉深模冲床吨位选择125.4 模具工作部分尺寸计算125.4.1 冲裁模刃口尺寸计算125.4.2 拉深模尺寸计
7、算14第6章模具工作零件结构设计196.1 冲裁模工作零件结构设计196.1.1 切边凹模结构设计196.1.2 冲孔凸模结构设计216.1.3冲孔切边凸凹模结构设计226.2 拉深模工作零件结构设计236.2.1带凸缘圆筒件拉深模工作零件结构设计 23第7章模具工作零件强度校核和特殊零件的选用267.1冲裁模工作零件强度校核267.2压边装置的分析267.3废料切刀装置27第8章模具结构件的设计298.1冲孔切边模结构件的设计298.1.1冲裁模模架298.1.2冲裁模模座298.1.3冲裁模模柄298.1.4冲裁模导向装置318.1.5冲裁模卸料装置318.1.6冲裁模推件顶件装置328.
8、1.7冲裁模定位装置328.2拉深模结构件的设计338.2.1拉深模模架338.2.2拉深模模座338.2.3拉深模模柄338.2.4拉深模导向装置338.2.5拉深模卸料装置338.2.6拉深模定位装置34第9章 拉深时的主要质量问题和防护措施 359.1起皱359.1.1起皱的产生 359.1.2起皱的防止 359.2拉裂359.2.1拉裂的产生 359.2.2拉裂的防止 36第10章 冲孔切边复合模的装配 3710.1组件的装配 3710.2确定装配基准件 3810.3安装上模部分 3810.4安装废料切刀部分 3810.5检验 3810.6试冲 38第11章冲裁凹模制造工艺39结束语41参考文献42致谢43附录44V 第1章 绪论1.1 引言冷冲压加工是在常温下，利用冲模和冲压设备使各种不同规格的板料或坯料在压力作用下发生永久变形或分离，获得所需形状零件的一种加工方法，生产率很高，操作简单，便于实现自动化。所获得的零件一般无需进行切削加工，因而是一种节能节原的无切削加工方法。冷冲压与其他加工方法相比，具有独到的特点，所以在工业生产中，尤其在大批量生产中应用十分广泛。冲压模具技术集合了机械、电子、化学、光学、材料、计算机、精密监测和信息网络等
