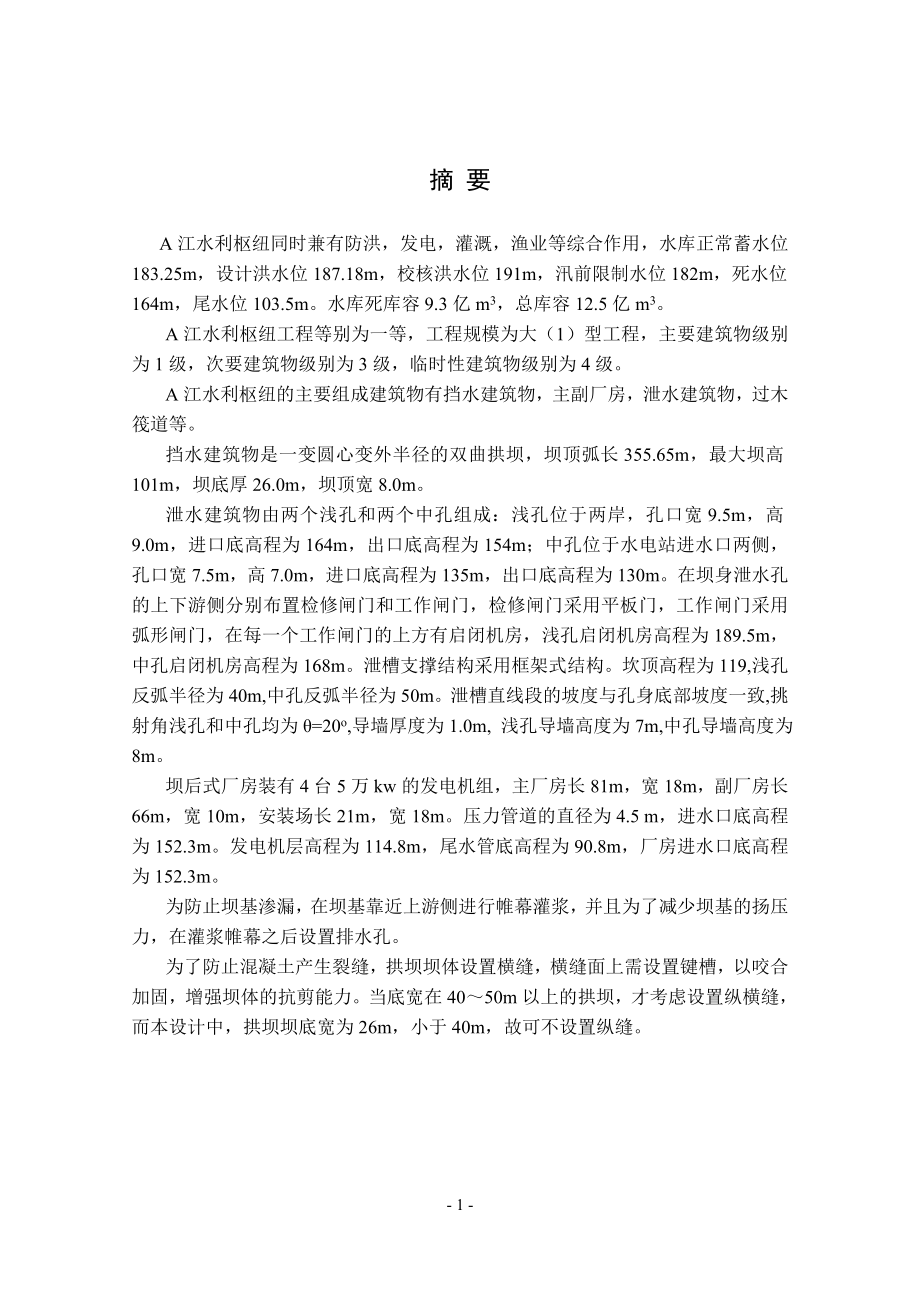

1、摘 要A江水利枢纽同时兼有防洪,发电,灌溉,渔业等综合作用,水库正常蓄水位183.25m,设计洪水位187.18m,校核洪水位191m,汛前限制水位182m,死水位164m,尾水位103.5m。水库死库容9.3亿m3,总库容12.5亿m3。A江水利枢纽工程等别为一等,工程规模为大(1)型工程,主要建筑物级别为1级,次要建筑物级别为3级,临时性建筑物级别为4级。A江水利枢纽的主要组成建筑物有挡水建筑物,主副厂房,泄水建筑物,过木筏道等。挡水建筑物是一变圆心变外半径的双曲拱坝,坝顶弧长355.65m,最大坝高101m,坝底厚26.0m,坝顶宽8.0m。泄水建筑物由两个浅孔和两个中孔组成:浅孔位于两

2、岸,孔口宽9.5m,高9.0m,进口底高程为164m,出口底高程为154m;中孔位于水电站进水口两侧,孔口宽7.5m,高7.0m,进口底高程为135m,出口底高程为130m。在坝身泄水孔的上下游侧分别布置检修闸门和工作闸门,检修闸门采用平板门,工作闸门采用弧形闸门,在每一个工作闸门的上方有启闭机房,浅孔启闭机房高程为189.5m,中孔启闭机房高程为168m。泄槽支撑结构采用框架式结构。坎顶高程为119,浅孔反弧半径为40m,中孔反弧半径为50m。泄槽直线段的坡度与孔身底部坡度一致,挑射角浅孔和中孔均为=20o,导墙厚度为1.0m, 浅孔导墙高度为7m,中孔导墙高度为8m。坝后式厂房装有4台5万

3、kw的发电机组,主厂房长81m,宽18m,副厂房长66m,宽10m,安装场长21m,宽18m。压力管道的直径为4.5 m,进水口底高程为152.3m。发电机层高程为114.8m,尾水管底高程为90.8m,厂房进水口底高程为152.3m。为防止坝基渗漏,在坝基靠近上游侧进行帷幕灌浆,并且为了减少坝基的扬压力,在灌浆帷幕之后设置排水孔。为了防止混凝土产生裂缝,拱坝坝体设置横缝,横缝面上需设置键槽,以咬合加固,增强坝体的抗剪能力。当底宽在4050m以上的拱坝,才考虑设置纵横缝,而本设计中,拱坝坝底宽为26m,小于40m,故可不设置纵缝。Abstract Ajiang hydrocomplex pla

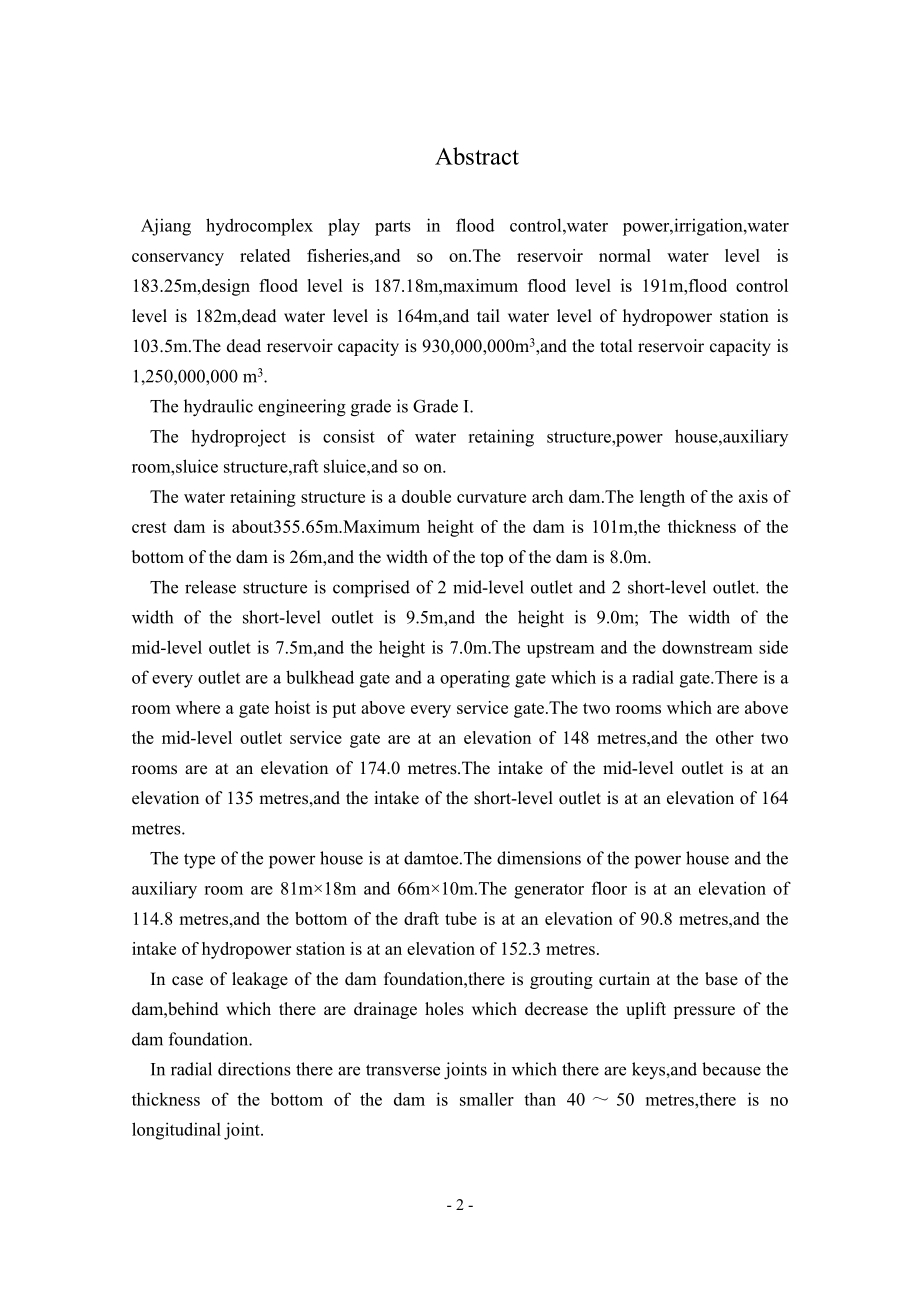

4、y parts in flood control,water power,irrigation,water conservancy related fisheries,and so on.The reservoir normal water level is 183.25m,design flood level is 187.18m,maximum flood level is 191m,flood control level is 182m,dead water level is 164m,and tail water level of hydropower station is 103.5

5、m.The dead reservoir capacity is 930,000,000m3,and the total reservoir capacity is 1,250,000,000 m3. The hydraulic engineering grade is Grade I. The hydroproject is consist of water retaining structure,power house,auxiliary room,sluice structure,raft sluice,and so on. The water retaining structure i

6、s a double curvature arch dam.The length of the axis of crest dam is about355.65m.Maximum height of the dam is 101m,the thickness of the bottom of the dam is 26m,and the width of the top of the dam is 8.0m. The release structure is comprised of 2 mid-level outlet and 2 short-level outlet. the width

7、of the short-level outlet is 9.5m,and the height is 9.0m; The width of the mid-level outlet is 7.5m,and the height is 7.0m.The upstream and the downstream side of every outlet are a bulkhead gate and a operating gate which is a radial gate.There is a room where a gate hoist is put above every servic

8、e gate.The two rooms which are above the mid-level outlet service gate are at an elevation of 148 metres,and the other two rooms are at an elevation of 174.0 metres.The intake of the mid-level outlet is at an elevation of 135 metres,and the intake of the short-level outlet is at an elevation of 164

9、metres. The type of the power house is at damtoe.The dimensions of the power house and the auxiliary room are 81m18m and 66m10m.The generator floor is at an elevation of 114.8 metres,and the bottom of the draft tube is at an elevation of 90.8 metres,and the intake of hydropower station is at an elev

10、ation of 152.3 metres. In case of leakage of the dam foundation,there is grouting curtain at the base of the dam,behind which there are drainage holes which decrease the uplift pressure of the dam foundation. In radial directions there are transverse joints in which there are keys,and because the th

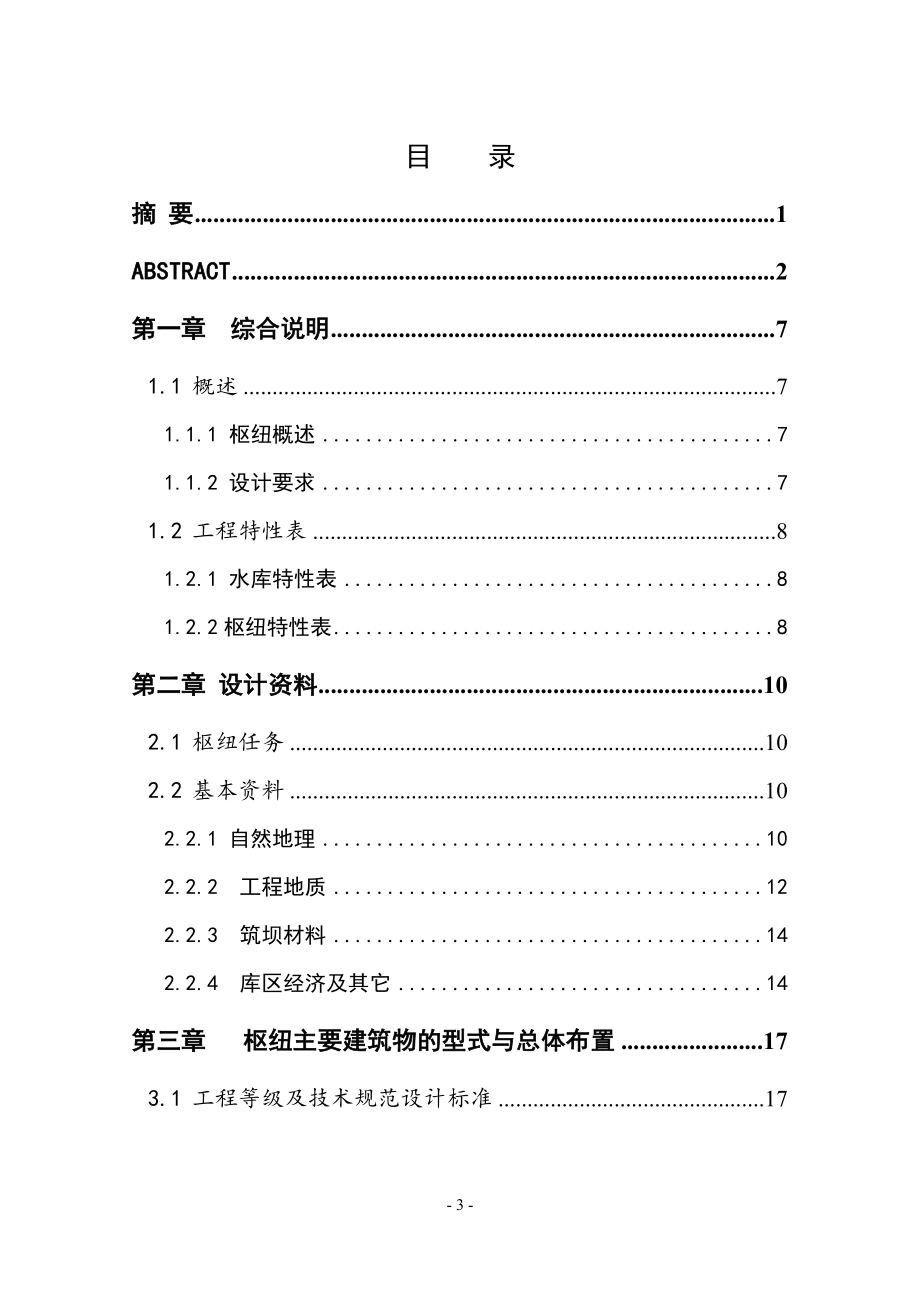

11、ickness of the bottom of the dam is smaller than 4050 metres,there is no longitudinal joint.目 录摘 要1ABSTRACT2第一章 综合说明71.1 概述71.1.1 枢纽概述71.1.2 设计要求71.2 工程特性表81.2.1 水库特性表81.2.2枢纽特性表8第二章 设计资料102.1 枢纽任务102.2 基本资料102.2.1 自然地理102.2.2 工程地质122.2.3 筑坝材料142.2.4 库区经济及其它14第三章 枢纽主要建筑物的型式与总体布置173.1 工程等级及技术规范设计标准17

12、3.1.1 工程等级173.1.2 技术规范173.1.3 洪水标准173.2 调洪演算及设计基本数据173.2.1 调洪演算的目的173.2.2 调洪演算的原理173.2.3 泄洪方案的选择1833枢纽组成建筑物213.4 坝型选择213.4.1 坝型初选223.4.2 方案比较233.4.3 坝体形态选择273.5 泄水建筑物形式的选择273.6 厂房及引水系统布置283.7 枢纽总体布置28第四章 拱坝设计294.1 拱坝形式及布置294.1.1 拱坝剖面设计294.1.2 拱坝的布置304.2 荷载及其组合314.2.1 荷载及计算314.2.2 荷载组合354.3 计算原理和计算方法

13、364.3.1 计算原理364.3.2 计算步骤374.4 应力强度分析(电算、手算)374.4.1 应力控制指标374.4.2 电算384.4.3 手算384.5 坝肩稳定验算414.5.1 验算原理424.5.2 验算工况444.5.3 验算结果44第五章 泄水建筑物设计455.1 泄水建筑物的组成与布置455.2 泄槽设计455.2.1 泄槽尺寸455.2.2 导墙尺寸455.3 消能与放冲465.3.1 水舌挑距465.3.2 冲刷坑深度465.3.3 消能率计算465.4 泄水孔口应力及配筋计算47第六章 坝体细部构造及地基处理486.1坝体构造与细部结构设计486.1.1 坝体与坝

14、面486.1.2 坝体分缝486.1.3 坝内廊道和坝内工作桥486.2 坝基处理496.2.1 地基处理的一般要求496.2.2 地基的处理与开挖496.2.3 坝基排水孔51结 语52参 考 文 献53第一章 综合说明1.1 概述1.1.1 枢纽概述A江是我国东南地区的一条河流, 流向自西向东,流经A省南部地区,汇入东海,干流全长153km,流域面积4860平方公里。根椐流域规划拟建一水电站。本设计任务是对A江水利枢纽进行设计。A江水利枢纽是一项同时兼顾防洪,发电,灌溉,渔业等综合作用的水利工程。水库正常蓄水位为183.25m,汛前限制水位为182m,死水位为164m,设计水位为187.1

15、8m,校核水位为191m,尾水位为103.5m。坝址以上流域面积2761平方公里,流域境为山区,气候湿润,雨量充沛,属热带气候。流域境内以农业为主,森林茂盛,植被良好,水土流失不严重,枢纽下游为A省的重要农副生产基地A平原。坝址下游约50公里有县级城市两坐,在河流入海处有省直辖市一座。电站多年平均发电量为5.08亿度,正常蓄水位时,水库面积为35.60平方公里,为发展养殖创造了有利条件,同时增加保灌面积250万亩。A江水利枢纽的主要组成建筑物有拦河大坝,坝后式厂房,泄水建筑物,过木筏道,开关站以及上坝公路等。拦河大坝为双曲拱坝,最大坝高为101m,主体工程量约为33.4万方左右,坝顶长约355.65 m,坝顶宽8m,坝底宽26m。坝后式厂房装有4台5万kw的发电机组,主厂房长81m,宽18m,副厂房长66m,宽10m,安装场长21m,宽18m。压力管道的直径为4.5m,进水口底高程为152.3m。泄水建筑物采用两个浅孔和两个中孔相结合的方案:浅孔位于两岸,孔口宽9.5m,高9.0m,进口底高程为164m,出口底高程为154m;中孔位于水电站进水口两侧,孔口宽7.5m,高7.

展开阅读全文
