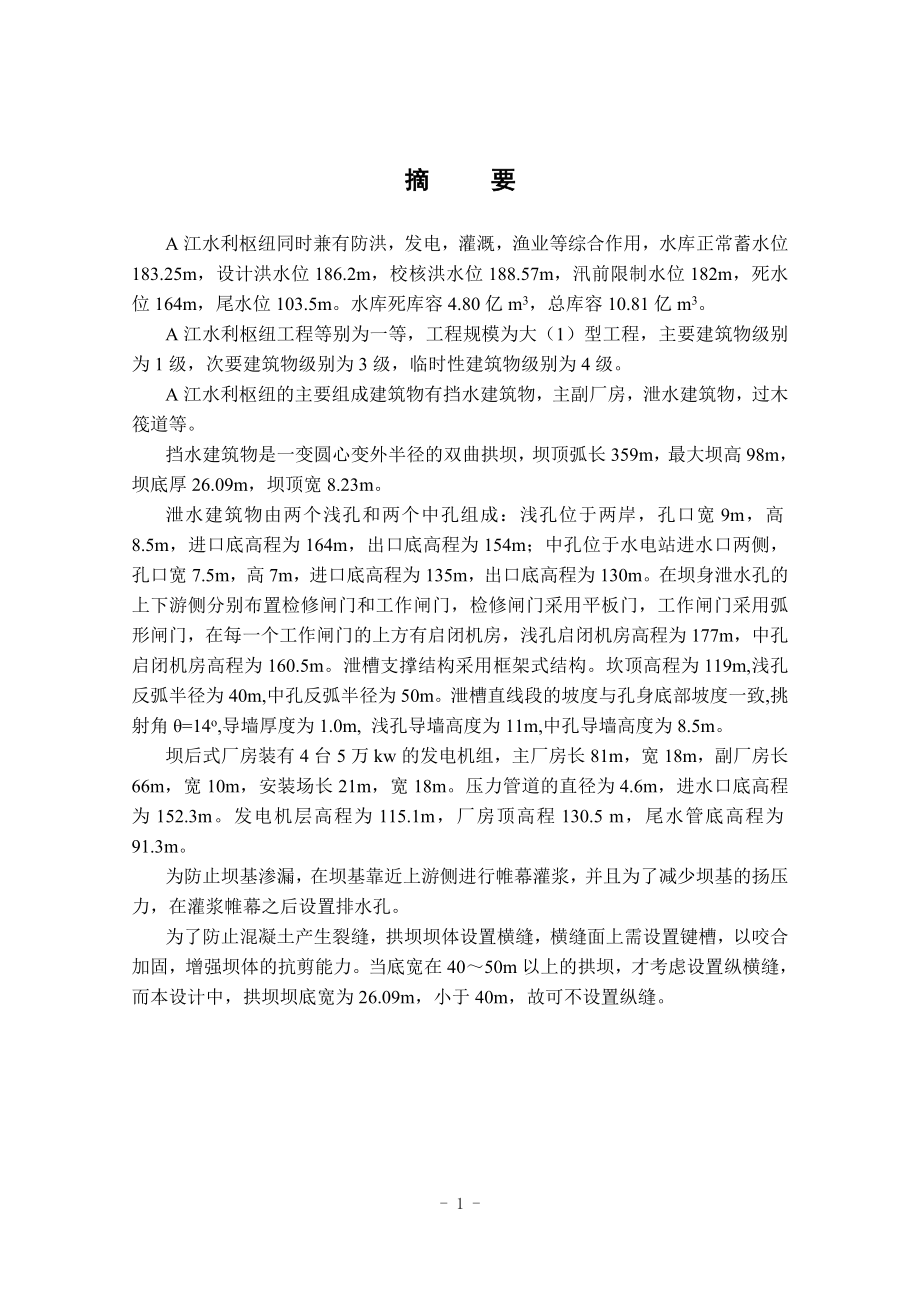

1、摘 要A江水利枢纽同时兼有防洪，发电，灌溉，渔业等综合作用，水库正常蓄水位183.25m，设计洪水位186.2m，校核洪水位188.57m，汛前限制水位182m，死水位164m，尾水位103.5m。水库死库容4.80亿m3，总库容10.81亿m3。A江水利枢纽工程等别为一等，工程规模为大（1）型工程，主要建筑物级别为1级，次要建筑物级别为3级，临时性建筑物级别为4级。A江水利枢纽的主要组成建筑物有挡水建筑物，主副厂房，泄水建筑物，过木筏道等。挡水建筑物是一变圆心变外半径的双曲拱坝，坝顶弧长359m，最大坝高98m，坝底厚26.09m，坝顶宽8.23m。泄水建筑物由两个浅孔和两个中孔组成：浅孔位
2、于两岸，孔口宽9m，高8.5m，进口底高程为164m，出口底高程为154m；中孔位于水电站进水口两侧，孔口宽7.5m，高7m，进口底高程为135m，出口底高程为130m。在坝身泄水孔的上下游侧分别布置检修闸门和工作闸门，检修闸门采用平板门，工作闸门采用弧形闸门，在每一个工作闸门的上方有启闭机房，浅孔启闭机房高程为177m，中孔启闭机房高程为160.5m。泄槽支撑结构采用框架式结构。坎顶高程为119m,浅孔反弧半径为40m,中孔反弧半径为50m。泄槽直线段的坡度与孔身底部坡度一致,挑射角=14o,导墙厚度为1.0m, 浅孔导墙高度为11m,中孔导墙高度为8.5m。坝后式厂房装有4台5万kw的发电

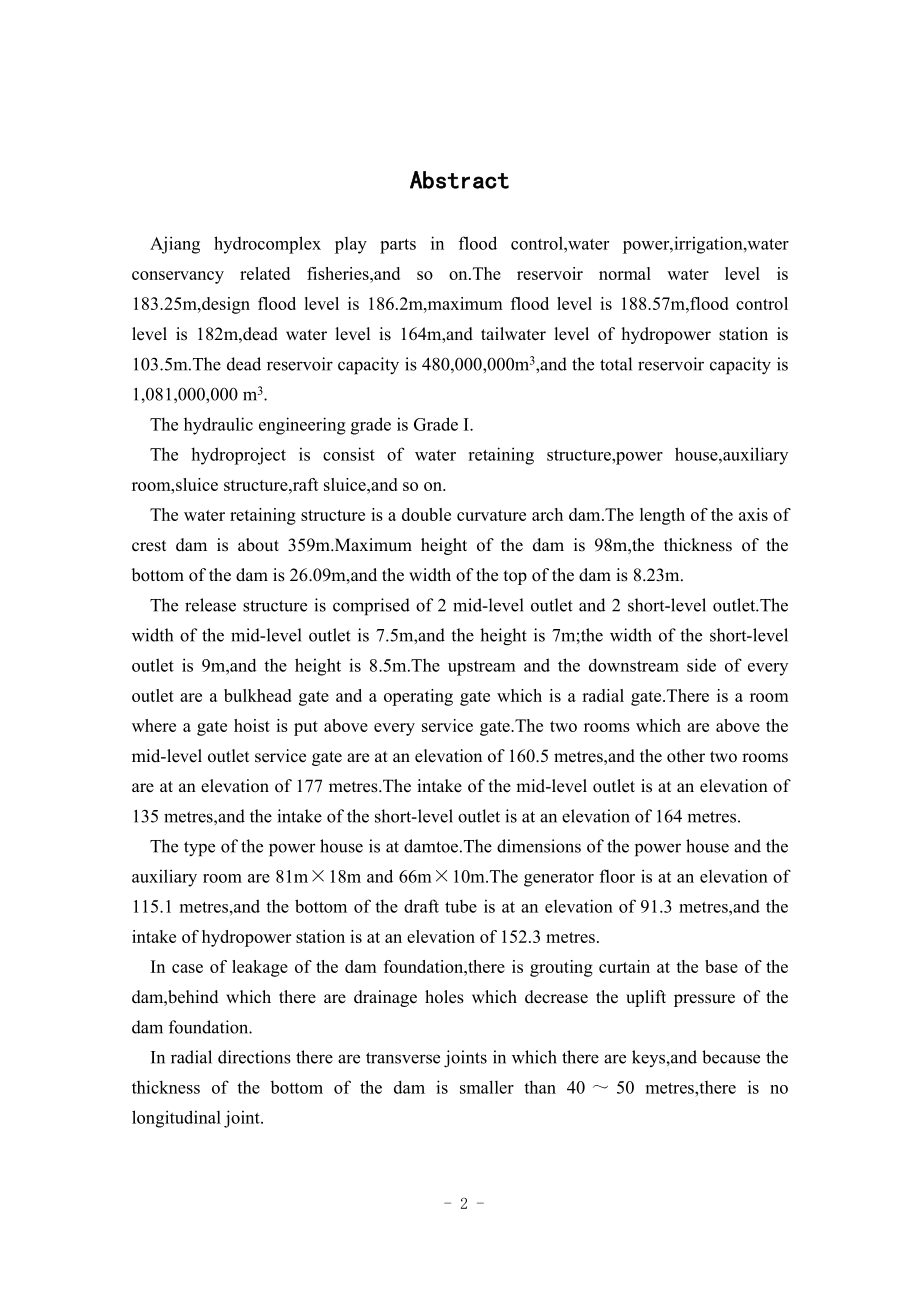

3、机组，主厂房长81m，宽18m，副厂房长66m，宽10m，安装场长21m，宽18m。压力管道的直径为4.6m，进水口底高程为152.3m。发电机层高程为115.1m，厂房顶高程130.5 m，尾水管底高程为91.3m。为防止坝基渗漏，在坝基靠近上游侧进行帷幕灌浆，并且为了减少坝基的扬压力，在灌浆帷幕之后设置排水孔。为了防止混凝土产生裂缝，拱坝坝体设置横缝，横缝面上需设置键槽，以咬合加固，增强坝体的抗剪能力。当底宽在4050m以上的拱坝，才考虑设置纵横缝，而本设计中，拱坝坝底宽为26.09m，小于40m，故可不设置纵缝。Abstract Ajiang hydrocomplex play part
4、s in flood control,water power,irrigation,water conservancy related fisheries,and so on.The reservoir normal water level is 183.25m,design flood level is 186.2m,maximum flood level is 188.57m,flood control level is 182m,dead water level is 164m,and tailwater level of hydropower station is 103.5m.The
5、 dead reservoir capacity is 480,000,000m3,and the total reservoir capacity is 1,081,000,000 m3. The hydraulic engineering grade is Grade I. The hydroproject is consist of water retaining structure,power house,auxiliary room,sluice structure,raft sluice,and so on. The water retaining structure is a d
6、ouble curvature arch dam.The length of the axis of crest dam is about 359m.Maximum height of the dam is 98m,the thickness of the bottom of the dam is 26.09m,and the width of the top of the dam is 8.23m. The release structure is comprised of 2 mid-level outlet and 2 short-level outlet.The width of th
7、e mid-level outlet is 7.5m,and the height is 7m;the width of the short-level outlet is 9m,and the height is 8.5m.The upstream and the downstream side of every outlet are a bulkhead gate and a operating gate which is a radial gate.There is a room where a gate hoist is put above every service gate.The
8、 two rooms which are above the mid-level outlet service gate are at an elevation of 160.5 metres,and the other two rooms are at an elevation of 177 metres.The intake of the mid-level outlet is at an elevation of 135 metres,and the intake of the short-level outlet is at an elevation of 164 metres. Th
9、e type of the power house is at damtoe.The dimensions of the power house and the auxiliary room are 81m18m and 66m10m.The generator floor is at an elevation of 115.1 metres,and the bottom of the draft tube is at an elevation of 91.3 metres,and the intake of hydropower station is at an elevation of 1
10、52.3 metres. In case of leakage of the dam foundation,there is grouting curtain at the base of the dam,behind which there are drainage holes which decrease the uplift pressure of the dam foundation. In radial directions there are transverse joints in which there are keys,and because the thickness of

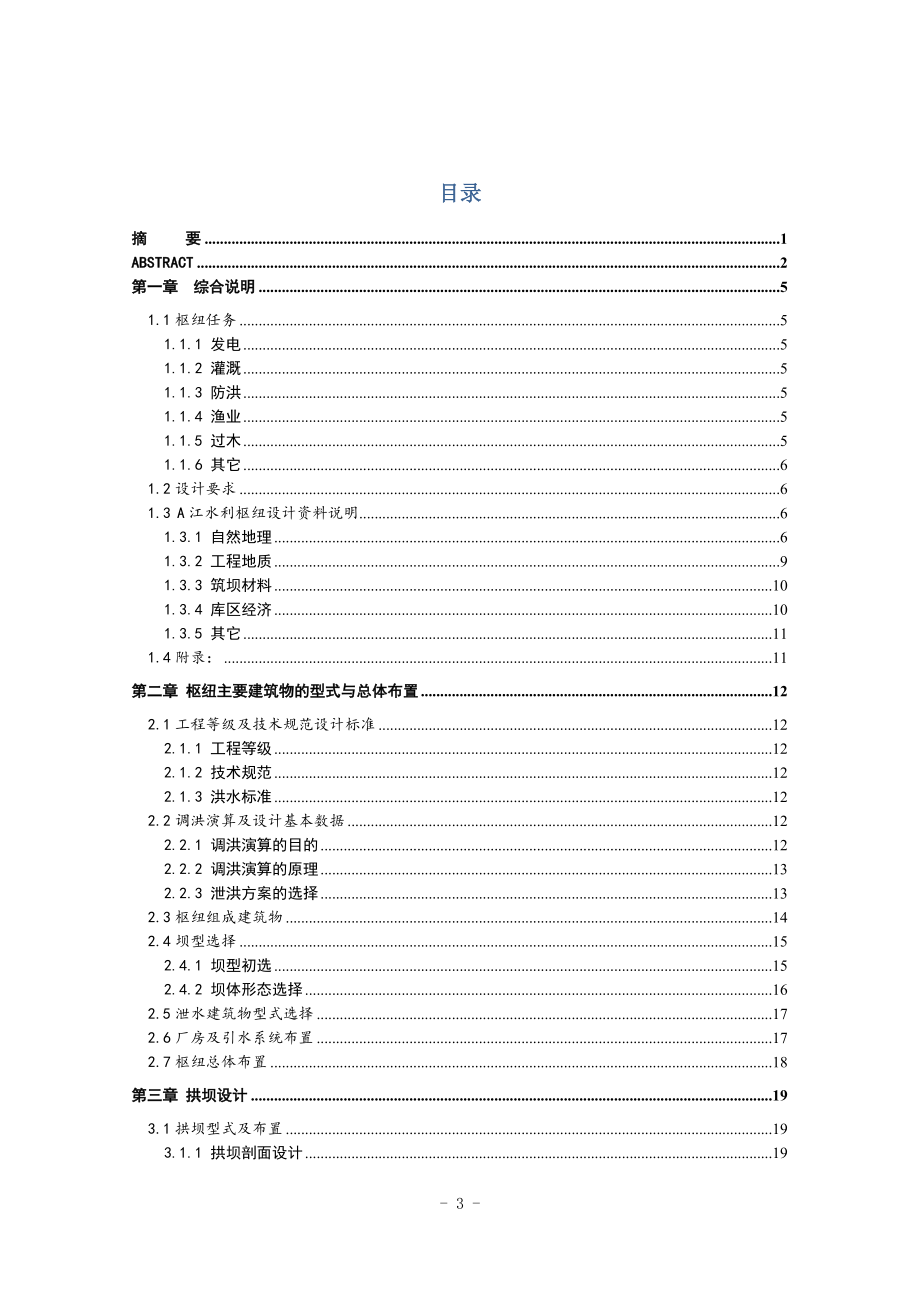

11、 the bottom of the dam is smaller than 4050 metres,there is no longitudinal joint.目录摘 要1ABSTRACT2第一章 综合说明51.1枢纽任务51.1.1 发电51.1.2 灌溉51.1.3 防洪51.1.4 渔业51.1.5 过木51.1.6 其它61.2设计要求61.3 A江水利枢纽设计资料说明61.3.1 自然地理61.3.2 工程地质91.3.3 筑坝材料101.3.4 库区经济101.3.5 其它111.4附录：11第二章 枢纽主要建筑物的型式与总体布置122.1工程等级及技术规范设计标准122.1.
12、1 工程等级122.1.2 技术规范122.1.3 洪水标准122.2调洪演算及设计基本数据122.2.1 调洪演算的目的122.2.2 调洪演算的原理132.2.3 泄洪方案的选择132.3枢纽组成建筑物142.4坝型选择152.4.1 坝型初选152.4.2 坝体形态选择162.5泄水建筑物型式选择172.6厂房及引水系统布置172.7枢纽总体布置18第三章 拱坝设计193.1拱坝型式及布置193.1.1 拱坝剖面设计193.2,1 拱坝的布置203.2荷载及其组合213.2.1 荷载及计算213.2.2 荷载组合233.3计算原理和计算步骤233.3.1 计算原理233.3.2 计算步骤
13、243.4应力强度分析(电算,手算)243.4.1 电算243.4.2 手算253.5坝肩稳定验算283.5.1 验算原理283.5.2 验算工况293.5.3 验算结果29第四章 泄水建筑物设计314.1泄水建筑物组成与布置314.2泄槽设计314.2.1 泄槽尺寸314.2.2 导墙尺寸314.3消能与防冲324.3.1 水舌挑距324.3.2 冲刷坑深度324.3.3 消能率计算324.4泄水孔口应力及配筋33第五章 坝体细部构造及地基处理355.1坝体构造与细部结构设计355.1.1 坝体与坝面355.1.2 坝体分缝355.1.3 坝内廊道和坝后工作桥355.2坝基处理365.2.1
14、 坝基处理的一般要求:365.2.2 地基的处理和开挖365.2.3 坝基排水孔38附表40参考文献44第一章 综合说明1.1枢纽任务本工程同时兼有防洪，发电，灌溉，渔业等综合作用。1.1.1 发电装机 20 万千瓦，多年平均发电量 5.09 亿度。本电站 4 台5万千瓦机组。正常蓄水位为 183.25米，汛期限制水位为182米，死水位为164米，4台机满载时的流量为338秒立米，尾水位为103.5米。厂房形式为坝后式，主厂房平面尺寸为81米18米，发电机层高程：114.8米，尾水管底高程：90. 8米，厂房顶高程：130. 5米。副厂房平面尺寸为66米10米，安装场尺寸为21米18米，开关站
15、尺寸为20米75米。1.1.2 灌溉增加保灌面积 50 万亩。1.1.3 防洪可减轻洪水对A江平原及A市的威胁，在遇5千年一遇和1千年一遇洪水时，经水库调洪后，洪峰流量由原来 14900 m3/s、11700 m3/s分别削减为 7600m3/s、6600m3/s。要求设计洪水时最大下泄流量限制为6500m3/s。1.1.4 渔业正常蓄水位时，水库面积为35.6平方公里，为发展养殖创造了有利条件。1.1.5 过木根据林业部门提供的要求，木材过坝量为每年33.3万m3。其木材最大材长10米，大头直径为100厘米。1.1.6 其它 施工期五年1.2设计要求在明确设计任务及对原始资料进行综合分析的基础上，要求：1根据防洪要求，对水库进行洪水调节计算，确定坝顶高程及溢洪道孔口尺寸；2通过分析，对可能的方案进行比较，确定枢纽组成建筑物型式、轮廓尺寸及水利枢纽布置方案；3详细做出大坝设计，通过比较确定坝的基本剖面与轮廓尺寸，拟定地基处理方案与坝身构造，进行水力计算，静力计算；4对 双曲拱坝设计（待坝型选定后
