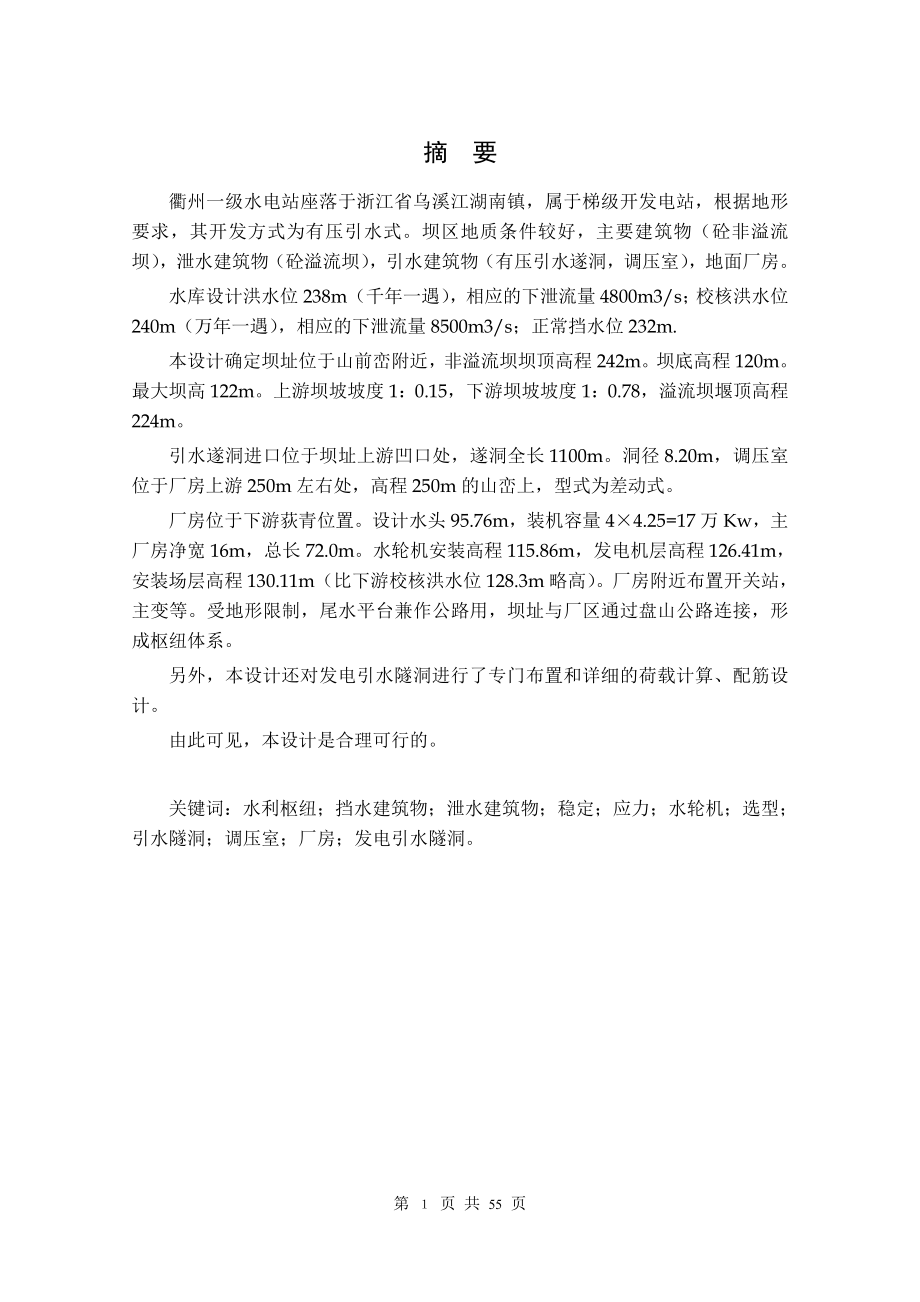

1、摘 要衢州一级水电站座落于浙江省乌溪江湖南镇,属于梯级开发电站,根据地形要求,其开发方式为有压引水式。坝区地质条件较好,主要建筑物(砼非溢流坝),泄水建筑物(砼溢流坝),引水建筑物(有压引水遂洞,调压室),地面厂房。水库设计洪水位238m(千年一遇),相应的下泄流量4800m3/s;校核洪水位240m(万年一遇),相应的下泄流量8500m3/s;正常挡水位232m.本设计确定坝址位于山前峦附近,非溢流坝坝顶高程242m。坝底高程120m。最大坝高122m。上游坝坡坡度1:0.15,下游坝坡坡度1:0.78,溢流坝堰顶高程224m。引水遂洞进口位于坝址上游凹口处,遂洞全长1100m。洞径8.20

2、m,调压室位于厂房上游250m左右处,高程250m的山峦上,型式为差动式。厂房位于下游荻青位置。设计水头95.76m,装机容量44.25=17万Kw,主厂房净宽16m,总长72.0m。水轮机安装高程115.86m,发电机层高程126.41m,安装场层高程130.11m(比下游校核洪水位128.3m略高)。厂房附近布置开关站,主变等。受地形限制,尾水平台兼作公路用,坝址与厂区通过盘山公路连接,形成枢纽体系。另外,本设计还对发电引水隧洞进行了专门布置和详细的荷载计算、配筋设计。由此可见,本设计是合理可行的。关键词:水利枢纽;挡水建筑物;泄水建筑物;稳定;应力;水轮机;选型;引水隧洞;调压室;厂房;

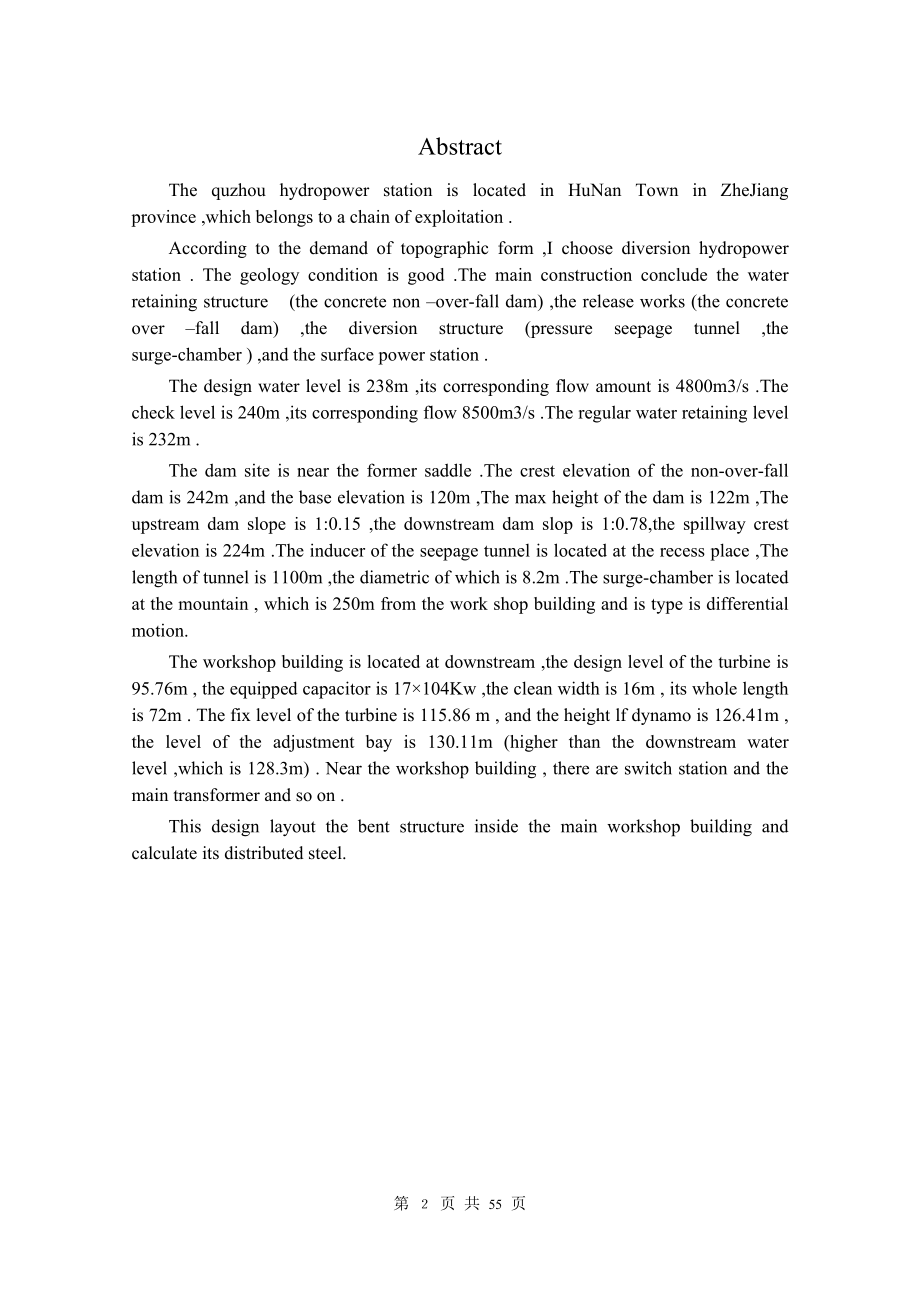

3、发电引水隧洞。第 页 共 55 页AbstractThe quzhou hydropower station is located in HuNan Town in ZheJiang province ,which belongs to a chain of exploitation .According to the demand of topographic form ,I choose diversion hydropower station . The geology condition is good .The main construction conclude the water

4、 retaining structure (the concrete non over-fall dam) ,the release works (the concrete over fall dam) ,the diversion structure (pressure seepage tunnel ,the surge-chamber ) ,and the surface power station .The design water level is 238m ,its corresponding flow amount is 4800m3/s .The check level is 2

5、40m ,its corresponding flow 8500m3/s .The regular water retaining level is 232m .The dam site is near the former saddle .The crest elevation of the non-over-fall dam is 242m ,and the base elevation is 120m ,The max height of the dam is 122m ,The upstream dam slope is 1:0.15 ,the downstream dam slop

6、is 1:0.78,the spillway crest elevation is 224m .The inducer of the seepage tunnel is located at the recess place ,The length of tunnel is 1100m ,the diametric of which is 8.2m .The surge-chamber is located at the mountain , which is 250m from the work shop building and is type is differential motion

7、.The workshop building is located at downstream ,the design level of the turbine is 95.76m , the equipped capacitor is 17104Kw ,the clean width is 16m , its whole length is 72m . The fix level of the turbine is 115.86 m , and the height lf dynamo is 126.41m , the level of the adjustment bay is 130.1

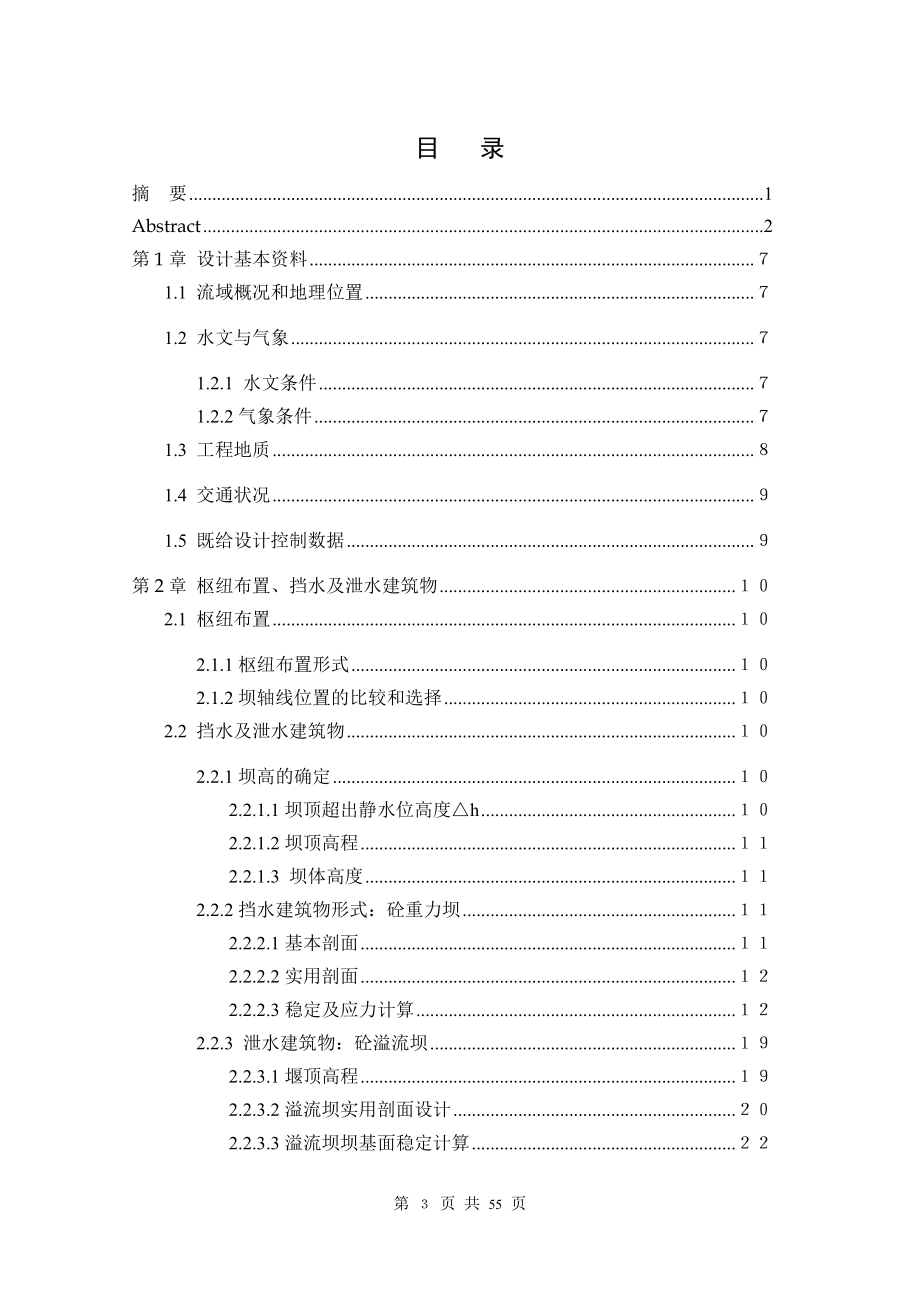

8、1m (higher than the downstream water level ,which is 128.3m) . Near the workshop building , there are switch station and the main transformer and so on .This design layout the bent structure inside the main workshop building and calculate its distributed steel.目录摘 要1Abstract2第1章 设计基本资料1.1 流域概况和地理位置1

9、.2 水文与气象1.2.1 水文条件1.2.2气象条件1.3 工程地质1.4 交通状况1.5 既给设计控制数据第2章 枢纽布置、挡水及泄水建筑物2.1 枢纽布置2.1.1枢纽布置形式2.1.2坝轴线位置的比较和选择2.2 挡水及泄水建筑物2.2.1坝高的确定2.2.1.1坝顶超出静水位高度h2.2.1.2坝顶高程2.2.1.3 坝体高度2.2.2挡水建筑物形式:砼重力坝2.2.2.1基本剖面2.2.2.2实用剖面2.2.2.3稳定及应力计算2.2.3 泄水建筑物:砼溢流坝2.2.3.1堰顶高程2.2.3.2溢流坝实用剖面设计2.2.3.3溢流坝坝基面稳定计算2.3 坝内构造2.3.1坝顶结构2

10、.3.1.1非溢流坝2.3.1.2溢流坝2.3.2坝体分缝2.3.3坝内廊道2.3.4坝基地基处理2.4 溢流坝消能防冲措施第3章 水能规划错误!未定义书签。3.1 水头Hmax、Hmin、Hr确定3.1.1 Hmax 的可能出现情况(水头损失按2%计):3.1.2 Hmin的可能出现情况(水头损失按2%计):3.1.3 Hav 的确定:3.1.4 Hr的确定:3.2 水轮机选型比较3.2.1 HL200水轮机方案的主要参数选择3.2.2 HL180水轮机方案主要参数选择3.2.3 HL200和HL180方案参数对照表:3.2.4水轮机安较高程第4章 水电站引水建筑物4.1 引水隧洞整体布置4

11、.1.1洞线布置(水平位置)4.1.2洞线布置(垂直方向)4.2 细部构造4.2.1隧洞洞径4.2.2隧洞进口段4.2.3 隧洞细部构造4.2.4闸门断面尺寸4.2.5进口底高程的计算4.2.6隧洞渐变段4.2.7压力管道设计4.2.8调压室设计4.2.8.1根据近似准则判断是否要设调压室4.2.8.2计算调压室托马断面4.2.8.3调压室选型的方案比较:第5章 水电站厂房5.1 厂房内部结构5.1.1 水轮机发电机外形尺寸估算5.1.2 发电机重量估算5.1.3 水轮机蜗壳及尾水管5.1.4 调速系统,调速设备选择5.1.5 水轮机阀门及其附件5.1.6 起重机设备选择5.2 主厂房尺寸5.

12、2.1 长度5.2.2 宽度5.2.3 厂房各层高程的确定5.3 厂区布置第6章 专题部分:发电引水隧洞衬砌计算6.1 衬砌厚度h的确定6.2 荷载(轴力N、弯矩M)计算6.2.1 均匀内水压力作用下:6.2.2 垂直山岩压力作用下:6.2.3 衬砌自重作用下:6.2.4 无水头洞内满水压力作用下:6.2.5 外水压力作用下:6.3 配筋计算6.3.1 组合(1):内水压力+山岩压力+衬砌自重+无水头洞内满水压力6.3.2 组合(2):山岩压力+衬砌自重+最大外水压力:参考书目第1章 设计基本资料1.1 流域概况和地理位置乌溪江属衢江支流,发源于闽、浙、赣三省交界的仙霞岭,于衢县樟树潭附近流入

13、衢江,全长170公里,流域面积2623平方公里。流域内除黄坛口以下属衢江平原外,其余均属山区、森林覆盖面积小,土层薄,地下渗流小,沿江两岸岩石露头,洪水集流迅速,从河源至黄坛口段,河床比降为1/1000,水能蕴藏量丰富。1.2 水文与气象1.2.1 水文条件湖南镇坝址断面处多年平均径流量为83.0m3/s。实测最大洪峰流量为5440 m3/s,(1954年),千年一遇洪水总量(4日)为11.0亿立方米,洪峰流量为11300m3/s。万年一遇洪水(4日)总量为16.2亿立方米,洪峰流量为16600m3/s。保坝洪水总量为17.2亿立方米,洪峰流量为22000m3/s。表1-1 坝址断面处(山前峦

14、)水位流量关系曲线水位(m)122.71123.15123.5124.04125.4126.6128.5流量(m3/s)105010020050010002000水位(m)130.1132.6135.3137.6139.8141.8流量(m3/s)300050007500100001250015000表1-2电站厂房处获青水位流量关系曲线水位(m)115115.17115.39115.57115.72115.87116流量(m3/s)1020406080100120水位(m)116.13116.25116.37116.47117.05117.9118.5流量(m3/s)1401601802004007001000水位(m)119.45120.3121.97123.2125.65127.8129.8流量(m3/s)150020003000400060008000100001.2.2气象条件乌溪江流域属副热带季风气候,多年平均气温10.4,月平
