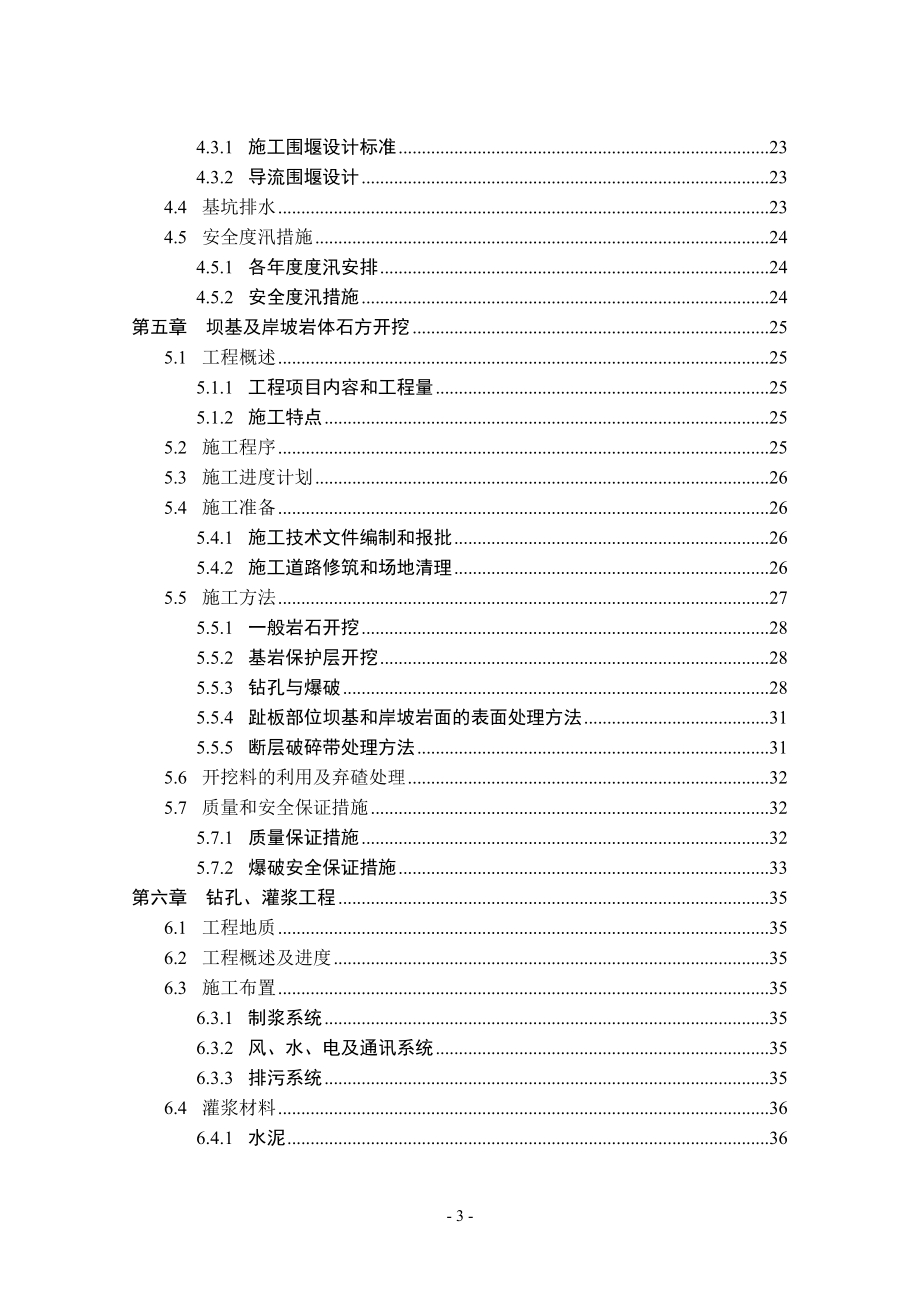

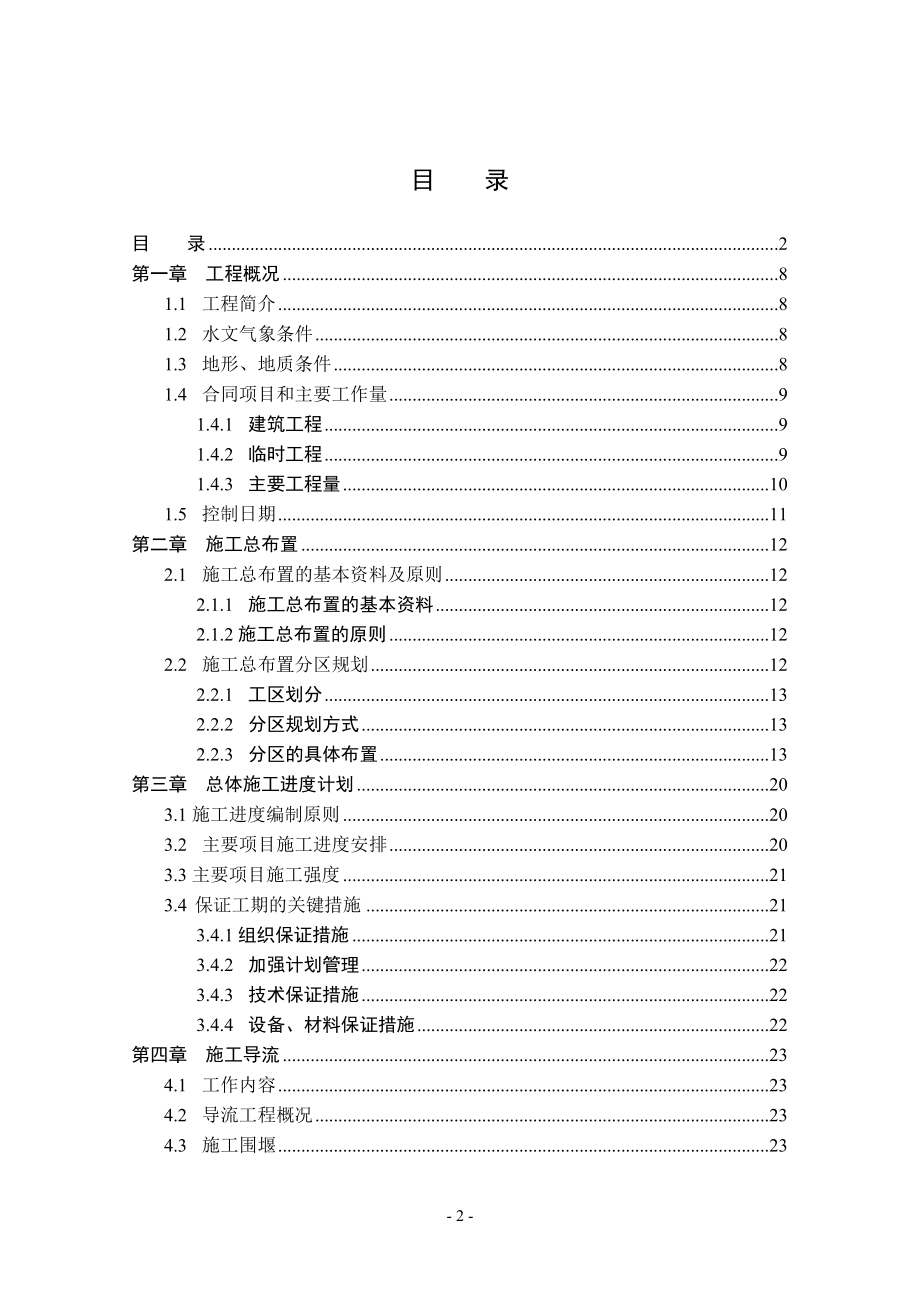

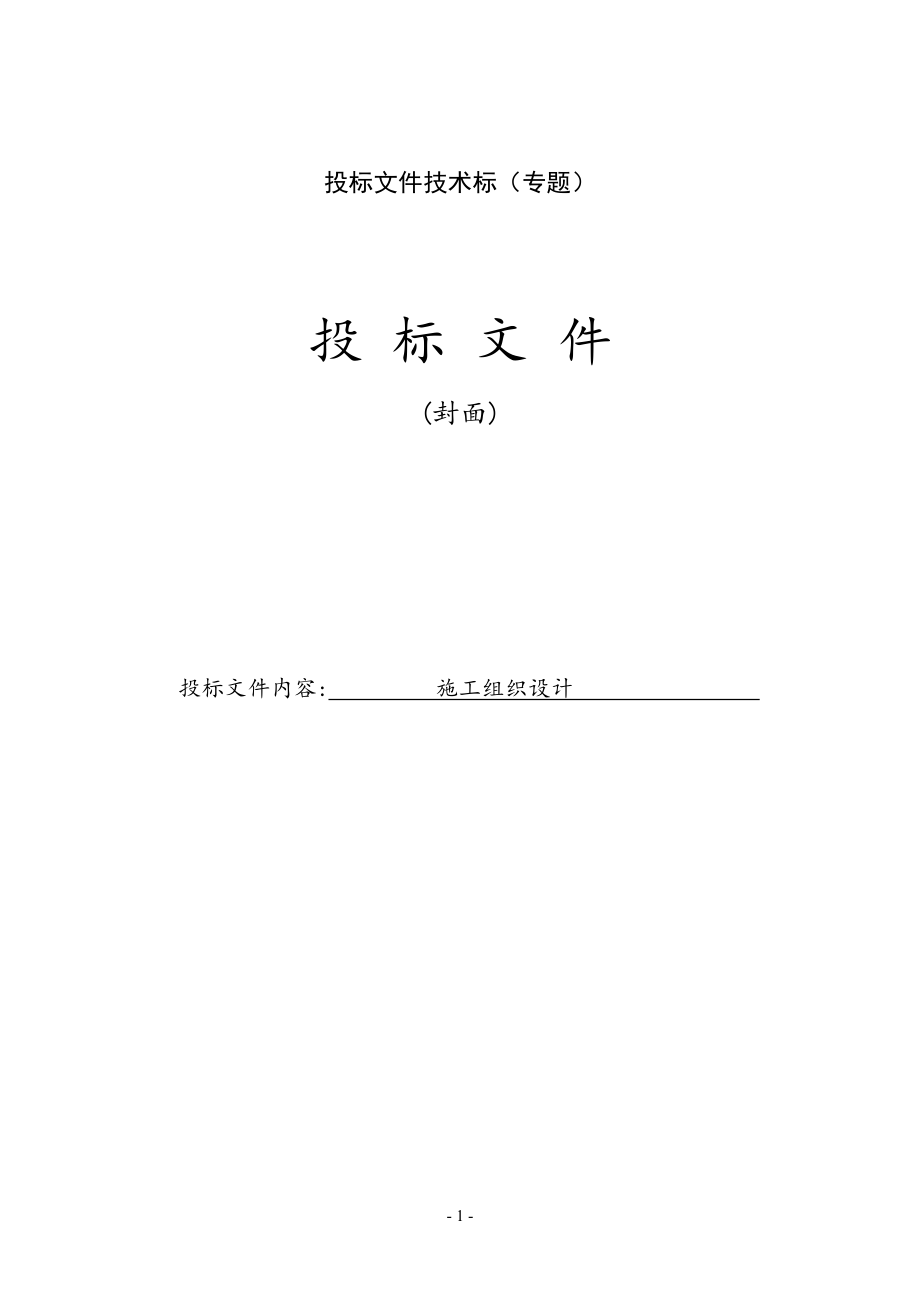

1、投标文件技术标（专题）投 标 文 件(封面)投标文件内容: 施工组织设计 目 录目 录2第一章 工程概况81.1 工程简介81.2 水文气象条件81.3 地形、地质条件81.4 合同项目和主要工作量91.4.1 建筑工程91.4.2 临时工程91.4.3 主要工程量101.5 控制日期11第二章 施工总布置122.1 施工总布置的基本资料及原则122.1.1 施工总布置的基本资料122.1.2施工总布置的原则122.2 施工总布置分区规划122.2.1 工区划分132.2.2 分区规划方式132.2.3 分区的具体布置13第三章 总体施工进度计划203.1施工进度编制原则203.2 主要项目施
2、工进度安排203.3主要项目施工强度213.4 保证工期的关键措施213.4.1组织保证措施213.4.2 加强计划管理223.4.3 技术保证措施223.4.4 设备、材料保证措施22第四章 施工导流234.1 工作内容234.2 导流工程概况234.3 施工围堰234.3.1 施工围堰设计标准234.3.2 导流围堰设计234.4 基坑排水234.5 安全度汛措施244.5.1 各年度度汛安排244.5.2 安全度汛措施24第五章 坝基及岸坡岩体石方开挖255.1 工程概述255.1.1 工程项目内容和工程量255.1.2 施工特点255.2 施工程序255.3 施工进度计划265.4 施
3、工准备265.4.1 施工技术文件编制和报批265.4.2 施工道路修筑和场地清理265.5 施工方法275.5.1 一般岩石开挖285.5.2 基岩保护层开挖285.5.3 钻孔与爆破285.5.4 趾板部位坝基和岸坡岩面的表面处理方法315.5.5 断层破碎带处理方法315.6 开挖料的利用及弃碴处理325.7 质量和安全保证措施325.7.1 质量保证措施325.7.2 爆破安全保证措施33第六章 钻孔、灌浆工程356.1 工程地质356.2 工程概述及进度356.3 施工布置356.3.1 制浆系统356.3.2 风、水、电及通讯系统356.3.3 排污系统356.4 灌浆材料366.
4、4.1 水泥366.4.2 水366.4.3 掺合料366.4.4 外加剂366.5 灌浆试验366.5.1 浆液试验366.5.2 现场灌浆试验376.6 帷幕灌浆376.6.1 帷幕灌浆工艺流程376.6.2 施工方法376.6.3 副坝帷幕灌浆406.7 固结灌浆施工416.7.1 施工程序416.7.2 施工机械416.7.3 钻孔416.7.4灌浆416.7.5 封孔426.7.6 质量检查426.8 钻孔灌浆施工质量控制措施42第七章 接缝止水施工447.1 工程概述447.2 周边缝施工447.2.1 趾板与土工膜混凝土保护层的周边缝施工447.2.2 防浪墙与复合土工膜混凝土保
5、护层间的周边缝施工447.2.3 复合土工膜混凝土保护层垂直缝施工447.3 接缝止水质量控制45第八章 混凝土工程468.1 工程概述468.2 施工布置468.2.1 施工道路468.2.2 施工供电468.2.3 施工照明468.2.4 施工供水及排水468.2.5 混凝土拌和系统478.3 总体施工规划478.3.1 混凝土工程施工程序478.3.2 混凝土运输478.4 混凝土施工工艺478.4.1 混凝土施工工艺流程框图478.4.2 施工工艺描述488.5 主要部位混凝土施工方法558.5.1 趾板混凝土施工558.5.2 防渗面板施工558.5.3 坝顶L型挡墙混凝土与坝顶路面
6、混凝土施工608.5.4 副坝混凝土施工618.6 低温季节施工措施638.7 混凝土防裂措施648.7.1 原材料选择648.7.2 配合比设计648.7.3 降低混凝土浇筑温度658.8 混凝土质量控制措施658.8.1 原材料质量控制658.8.2混凝土拌和与混凝土拌和物的质量控制658.8.3 浇筑质量检查与控制668.8.4 强度检验与评定668.8.5混凝土表面质量控制措施66第九章 石方填筑689.1 工程概述689.2 工程进度689.3 料场开采规划689.3.1 料场复查689.3.2 料场规划699.3.3 石料开采699.3.4 料场质量控制699.4 坝体填筑709.
7、4.1 现场碾压试验709.4.2 填筑料运输709.4.3 填筑料填筑719.5 填筑工程质量管理措施75第十章 观测仪器和设备7710.1 施工范围和责任7710.1.1 施工范围7710.1.2 承包人责任7710.1.3观测仪器设备的埋设7710.2 施工期观测7810.3 观测频率7810.4 资料整理7910.5 质量控制及检测7910.5.1 观测设备的率定7910.5.2 温度率定7910.5.3 力学率定7910.6 质量控制79第十一章 质量控制措施8011.1 质量管理体系8011.1.1质量方针与质量目标8011.1.2 质量保证体系8011.1.3 质量管理机构及职责
8、8011.1.4 质量管理体系主要要素控制8211.1.5 制定完善的质量管理制度8311.2 分项工程质量控制84第十二章 安全生产、文明施工技术措施8612.1 安全管理措施8612.2 安全管理技术措施8612.2.1 施工现场防护8612.2.2 施工用电安全8612.2.3 施工交通8712.2.4 防尘、防噪声8712.2.5 消防8712.2.6 劳动保护8712.2.7 接地及避雷装置8712.2.8 爆破8812.2.9 火工材料和油料的存放盒运输8812.2.10 安全度汛8812.2.11 信号8812.2.12 车辆安全8812.3 安全保卫8912.4 文明施工的目标
9、8912.5 文明施工组织机构建立8912.6 文明施工措施8912.7 文明施工考核办法9012.8 文明施工管理办法90第十三章 环境保护措施9113.1 环境保护责任9113.2 环境保护项目9113.3 环境保护处理9113.3.1 弃渣处理9113.3.2 粉尘防护措施9113.3.3 噪声防护措施9113.3.4 废气、废烟处理9113.3.5 废水处理9213.3.6 废旧轮胎。油桶、废蓄电池、废旧钢铁等的处理9213.3.7 施工区环境卫生保持9213.3.8 生活区环境卫生保持9213.3.9 水土保持9313.4 场地清理9313.5 环境保护检查制度93第十四章 工程总承
10、包和分包的形式及交叉作业94第十五章 保修承诺、保修措施及优惠条件9515.1 保修承诺、保修措施9515.2 优惠条件95参考资料96第一章 工程概况1.1 工程简介钟吕水库位于江西婺源县乐安河一级支流晓港水的钟吕村上游约160m处，坝址以上控制流域面积33km。该工程是以发电为主，同时兼顾了灌溉、供水、防洪及养殖等综合利用效益的跨流域开发的水利枢纽工程，工程等别为三等。主要建筑物由复合土工膜堆石坝、混凝土副坝、溢洪道、引水隧洞和装机6400KW的电站等组成。本标段为复合土工膜堆石坝主坝及混凝土副坝。主体工程最大坝高56m，坝顶高程279.8m，坝顶长度236.5m。坝顶宽6.0m，坝顶设L
11、型挡墙，墙高4.5m，墙顶高程281.0m。正常蓄水位276.3m，设计洪水位277m，校核洪水位278.5m。上游面为本堆石坝主要防渗体系，主要由“二布一膜”的复合土工膜起防渗作用，采用分区铺膜：高程250m以下采用350/0.6PVC/350复合土工膜；高程250m以上采用350/0.4PVC/350复合土工膜。膜上游侧铺筑100mm厚150现浇混凝土作为上保护层；膜下游侧通过沥青粘结在铺筑在堆石体上的100mm厚无砂混凝土；四周采用复合土工膜(或光膜) 锚固于趾板、防浪墙内。复合土工膜面板通过周边缝与趾板连接，缝内设止水，趾板下设帷幕灌浆。下游坝高250m处设2.0m宽的马道，马道以上的
12、坝坡为1：1.52，马道以下的坝坡为1：1.53，坝体下游面采用微新千枚岩干砌石护坡。1.2 水文气象条件据水文资料推算，坝址处多年平均流量1.28m/s，多年平均总径流量4040万m，p=0.1%的洪峰流量为551.5m/s,三日洪量为1569万m，p=2%的洪峰流量为364.5m/sec,三日洪量为965万m。流域多年平均降雨值2047.7mm。1.3 地形、地质条件坝址区属构造剥蚀低山地貌，山顶高程为280450m，坝区河床较宽，约2050m，为一“U”型河谷，两岸山坡不对称，左岸山体雄厚，山坡角3040度，右岸山体较为单薄，山坡角2030度，且在右岸有一低矮垭口，顶高程约276m，坝址
13、区冲沟发育，且切割较深，未见滑坡等不良物理地质现象，自然边坡稳定。坝区岩体风化，主要受地形、岩性、构造等因素影响，一般表现为表面的均匀风化，沿断层有风化加深现象。坝址左岸240m高程以上为强风化中下部岩石，240m高程以下为弱风化岩石，235270m高程为强风化岩石，270m高程以上为全风化岩石。局部残留有01.5m厚第四系残坡积壤土。坝址区地处华夏系及新华夏系构造复合部位，出露的地层古老，经历了多次构造运动，坝址区断层裂隙发育，岩石破碎，岩层褶皱和挠曲常见。在初步设计阶段共发现断层20条。坝基开挖后，在坝基部位新发现小断层14条及两条风化夹层，但密度均较小。坝址区地下水类型主要为第四系松散堆物孔隙潜水和基岩裂隙水，主要受大气降水补给，排泄于河床及河谷，地下水动态类型属降水-径流型。1.4 合同项目和主要工作量本标应完成的工程项目主要包括以下几个方面：1.4.1 建筑工程1.4.1.1复合土工膜堆石坝工程主要包括（但不限于）：1、坝基及岸坡石方开挖；2、帷幕灌浆及固结灌浆；3、复合土工膜的铺设；4、垫层及反滤层填筑；5、坝壳堆石填筑；6、护坡干砌石施工；7、混凝土施工等。1.4.1.2 混凝土副坝工程1、土石方开挖；
