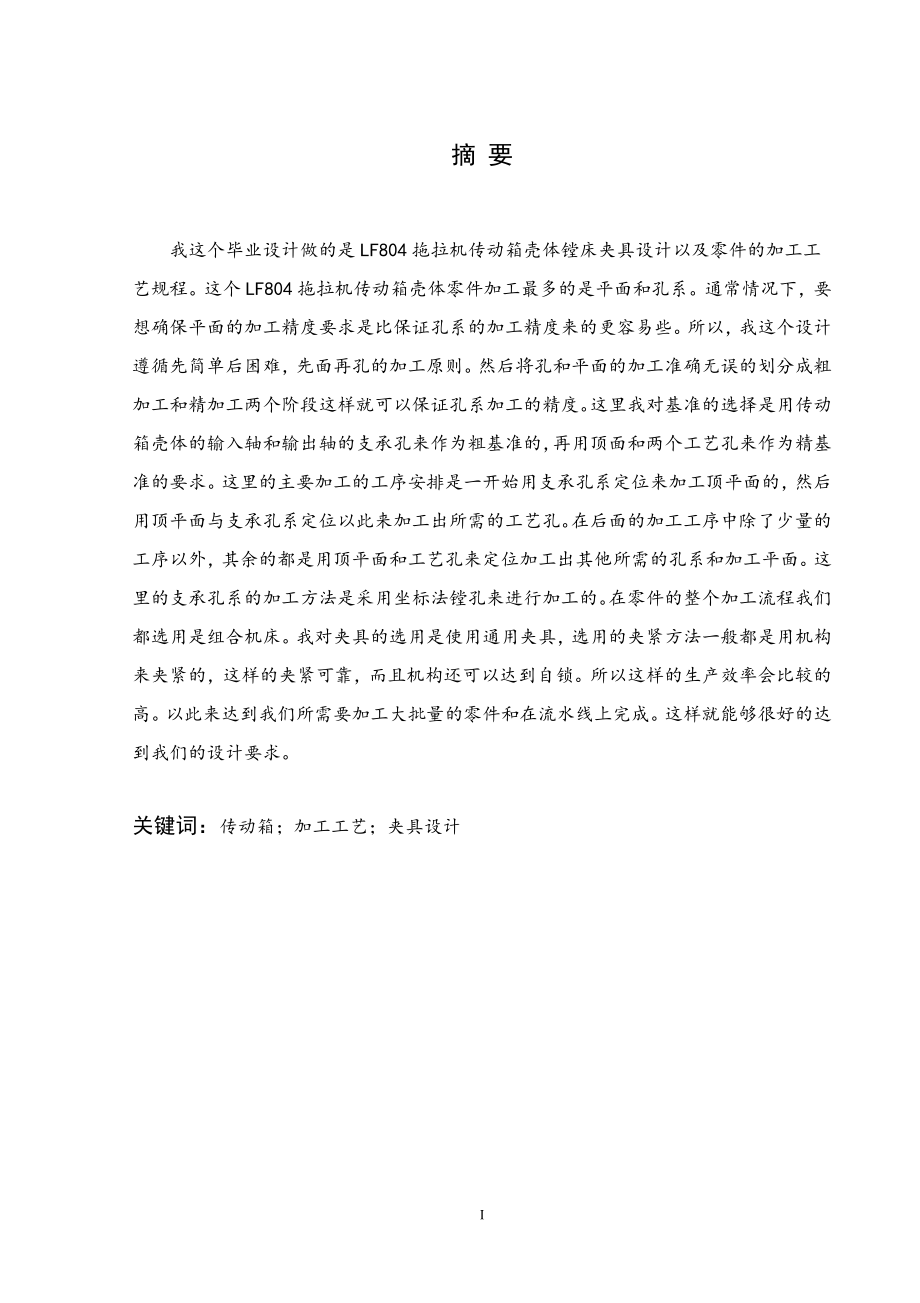

1、摘 要我这个毕业设计做的是LF804拖拉机传动箱壳体镗床夹具设计以及零件的加工工艺规程。这个LF804拖拉机传动箱壳体零件加工最多的是平面和孔系。通常情况下,要想确保平面的加工精度要求是比保证孔系的加工精度来的更容易些。所以,我这个设计遵循先简单后困难,先面再孔的加工原则。然后将孔和平面的加工准确无误的划分成粗加工和精加工两个阶段这样就可以保证孔系加工的精度。这里我对基准的选择是用传动箱壳体的输入轴和输出轴的支承孔来作为粗基准的,再用顶面和两个工艺孔来作为精基准的要求。这里的主要加工的工序安排是一开始用支承孔系定位来加工顶平面的,然后用顶平面与支承孔系定位以此来加工出所需的工艺孔。在后面的加工

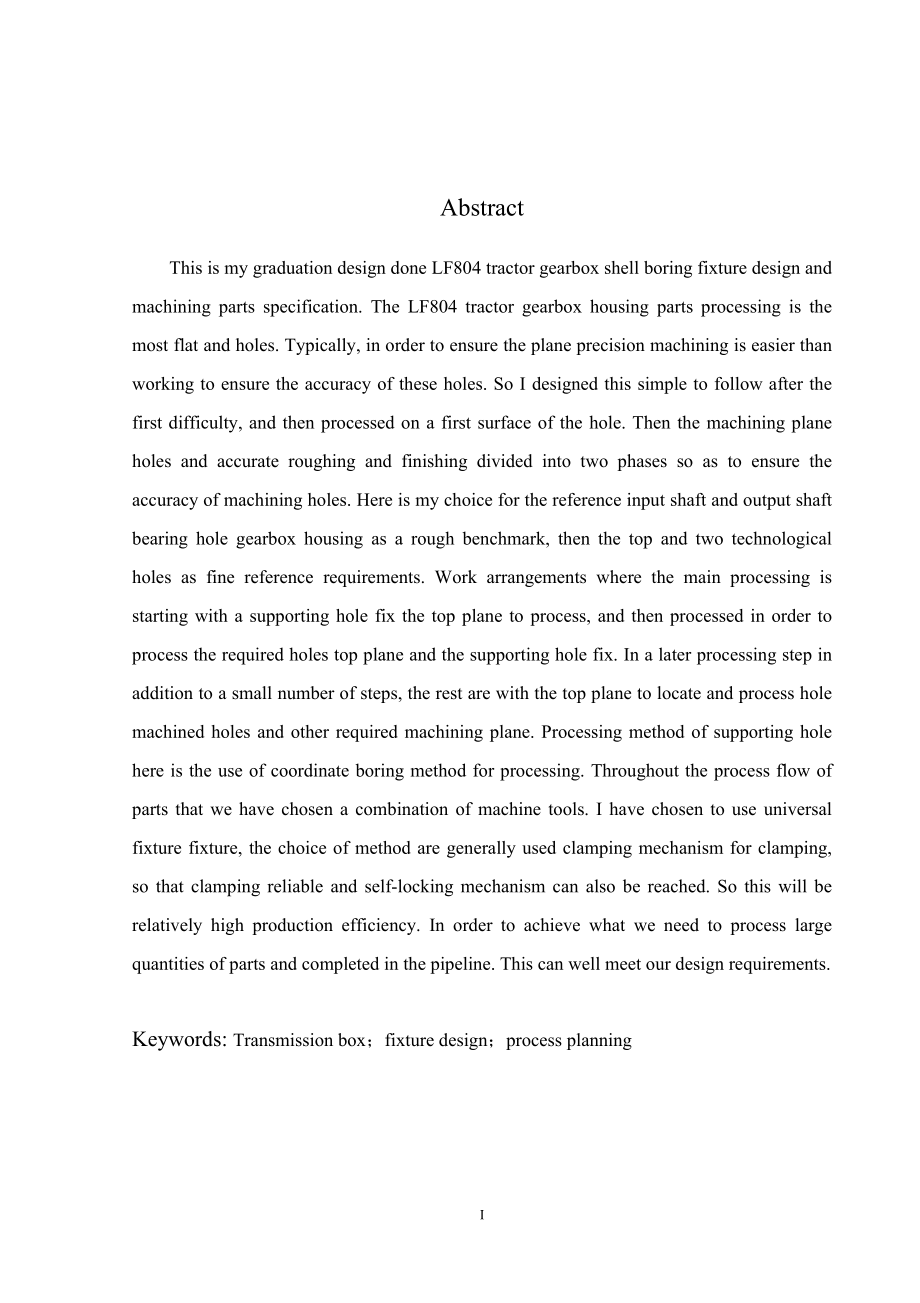

2、工序中除了少量的工序以外,其余的都是用顶平面和工艺孔来定位加工出其他所需的孔系和加工平面。这里的支承孔系的加工方法是采用坐标法镗孔来进行加工的。在零件的整个加工流程我们都选用是组合机床。我对夹具的选用是使用通用夹具,选用的夹紧方法一般都是用机构来夹紧的,这样的夹紧可靠,而且机构还可以达到自锁。所以这样的生产效率会比较的高。以此来达到我们所需要加工大批量的零件和在流水线上完成。这样就能够很好的达到我们的设计要求。关键词:传动箱;加工工艺;夹具设计I AbstractThis is my graduation design done LF804 tractor gearbox shell bori

3、ng fixture design and machining parts specification. The LF804 tractor gearbox housing parts processing is the most flat and holes. Typically, in order to ensure the plane precision machining is easier than working to ensure the accuracy of these holes. So I designed this simple to follow after the

4、first difficulty, and then processed on a first surface of the hole. Then the machining plane holes and accurate roughing and finishing divided into two phases so as to ensure the accuracy of machining holes. Here is my choice for the reference input shaft and output shaft bearing hole gearbox housi

5、ng as a rough benchmark, then the top and two technological holes as fine reference requirements. Work arrangements where the main processing is starting with a supporting hole fix the top plane to process, and then processed in order to process the required holes top plane and the supporting hole f

6、ix. In a later processing step in addition to a small number of steps, the rest are with the top plane to locate and process hole machined holes and other required machining plane. Processing method of supporting hole here is the use of coordinate boring method for processing. Throughout the process

7、 flow of parts that we have chosen a combination of machine tools. I have chosen to use universal fixture fixture, the choice of method are generally used clamping mechanism for clamping, so that clamping reliable and self-locking mechanism can also be reached. So this will be relatively high produc

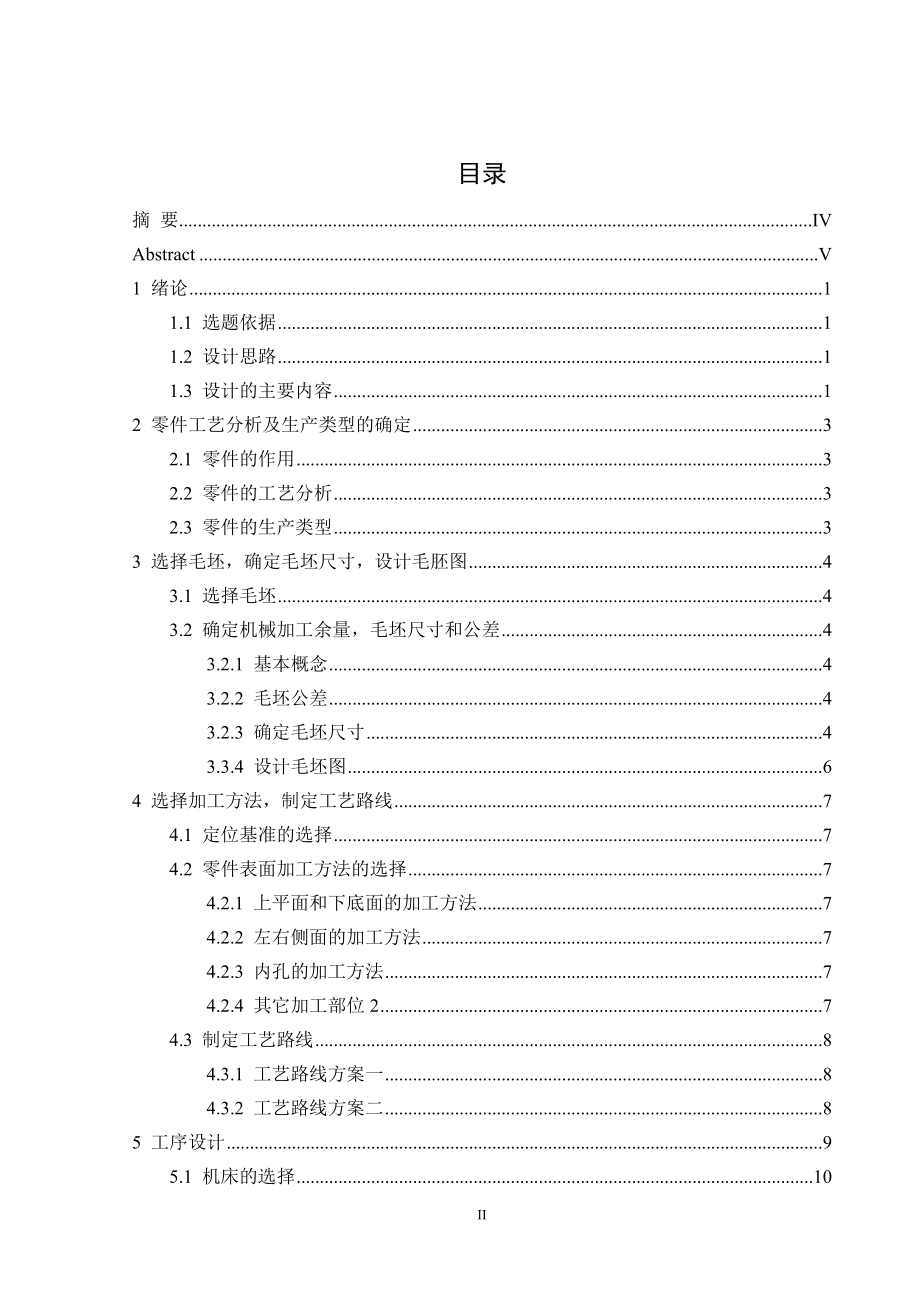

8、tion efficiency. In order to achieve what we need to process large quantities of parts and completed in the pipeline. This can well meet our design requirements.Keywords: Transmission box;fixture design;process planning 目录摘 要IVAbstractV1 绪论11.1 选题依据11.2 设计思路11.3 设计的主要内容12 零件工艺分析及生产类型的确定32.1 零件的作用32.

9、2 零件的工艺分析32.3 零件的生产类型33 选择毛坯,确定毛坯尺寸,设计毛胚图43.1 选择毛坯43.2 确定机械加工余量,毛坯尺寸和公差43.2.1 基本概念43.2.2 毛坯公差43.2.3 确定毛坯尺寸43.3.4 设计毛坯图64 选择加工方法,制定工艺路线74.1 定位基准的选择74.2 零件表面加工方法的选择74.2.1 上平面和下底面的加工方法74.2.2 左右侧面的加工方法74.2.3 内孔的加工方法74.2.4 其它加工部位274.3 制定工艺路线84.3.1 工艺路线方案一84.3.2 工艺路线方案二85 工序设计95.1 机床的选择105.1.1 铣上下平面105.1.

10、2 铣左右侧面和镗孔105.1.3 钻小孔和螺纹孔105.2 夹具的选择105.3 刀具的选择105.3.1 铣面105.3.2 镗孔105.3.3 钻孔105.3.4 攻丝105.4 量具的选择115.4.1 面的测量115.4.2 孔的测量116 工艺计算116.1 确定加工工序余量126.1.1 上下平面面加工工序余量126.1.2 左右平面面加工工序余量126.1.3 内孔加工工序余量126.2 切削用量的选择136.2.1 粗铣-精铣上下平面136.2.2 粗铣-半精铣-精铣左右侧面146.2.3 粗镗-半精镗-精镗内孔166.2.4 钻-铰30、22226.3 工时定额的确定246

11、.3.1 粗铣-精铣上下平面246.3.2 粗铣-半精铣-精铣左右侧面256.3.3 粗镗-半精镗-精镗内孔276.3.4 钻-铰30、22357 夹具设计357.1 定位方案设计367.1.1 定位基准的选择367.1.2 定位方案367.1.3 定位元件的选用367.1.4 菱形销的结构与规格367.1.5 定位误差分析377.1.6 钻孔时轴向力,转矩的计算387.2 导向装置设计387.2.1 镗套387.3 夹紧装置的设计397.3.1 夹紧机构设计397.3.2 夹紧力计算407.4 夹具设计及操作简要说明417.4.1 保证工件加工精度417.4.2 夹紧操作说明41结论42参考

12、文献43致 谢44IVV 第1章 绪论1 绪论1.1 选题依据大多数箱体是对该箱体内的零件起着容纳,支撑的作用,还有就是使它们保持在一定的位置,能够保持正常的运动和精度,于此同时还可以为里面的零件保持良好的润滑,再有,它还可以起到安全保护和良好的密封作用等等,所以在我们的日常生活运用得非常广泛,起到很重要的作用。传动箱壳体零件的夹具设计是我们通过相关学习进行的一项重要的教学环节。它一方面可以考验我们在设计过程中运用所学知识完成夹具设计的基本能力。另外一方面可以让我们把课上的理论知识运用到生产实践,更加巩固我们所学的知识,更好的完成夹具的定位,如何夹紧零件以及工艺路线安排,还有工艺尺寸的确定等问

13、题,以此保证顺利完成设计这次毕业设计是我们学习中必不可少的一个重要的环节。主要是在于如何培养我们增强对机械设计能力的认识。我们要按照按所给的零件图和限定的条件,来更好地去设计零件的加工工艺规程,使我们更加透彻的掌握所学的理论知识,弥补动手能力的不足,更加完善自己。1.2 设计思路一开始要对传动箱箱体的功能、要求、精度、尺寸等进行分析;复习大学几年自己所学习一些相关知识;收集整合资料。然后,根据自己的相关要求进行工艺设计再分析设计的可执行性和按技术要求绘制所需的零件图和毛坯图。再设计工序和确定加工工序的加工余量、机械设备、偏差、工序尺寸及切削用量与时间定额等;下一个阶段是对夹具设计其中包含夹紧、

14、对刀元件和定位、如何安装夹具体以及机床的连接元件等,还要绘制夹具体的装配图及其零件图;最后一阶段毕业设计的说明书和仔细检查。1.3 设计的主要内容1、分析研究零件的装配图和零件图(1) 分析加工零件的结构的特殊性(2) 分析零件的各项所需的技术要求(3) 审查零件的加工工艺性2、零件的工艺规程的制定待解决的问题有:选择工件的定位基准,如何制定工艺路线,运用所学的计算法与查表法来计算加工余量与所需工序尺寸,最后如何确定切削用量。 3、零件加工的专用的机床夹具在这部分当中要详细描述镗床夹具的组成原理与特点,根据所给的零件结构与零件加工的工艺性能制定出合理的设计方案,再对已有的方案进行全面的分析,这其中包括夹具设计的原理与结构动作的分析,最后进行合理的计算分析,这其中就包括了定位元件的尺寸公差计算,定位误差的计算,切削用力的分析计算,夹紧力的计算,强度校核。4、 绘制夹具装配图5、 编写设计说明42 第2章 零件工艺分析及生产类型的确定2 零件工艺分析及生产类型的确定2.1 零件的作用毕业设计所选题目是LF804拖拉机传动箱壳体,是拖拉机的中重要零件之一,它是将其中的轴、齿轮等相关零件组合成一个整体,来使其保持一定的相互位置,以达到传递转矩或者改变转速以达到所需的规定运动。这其中传动箱的尺寸
