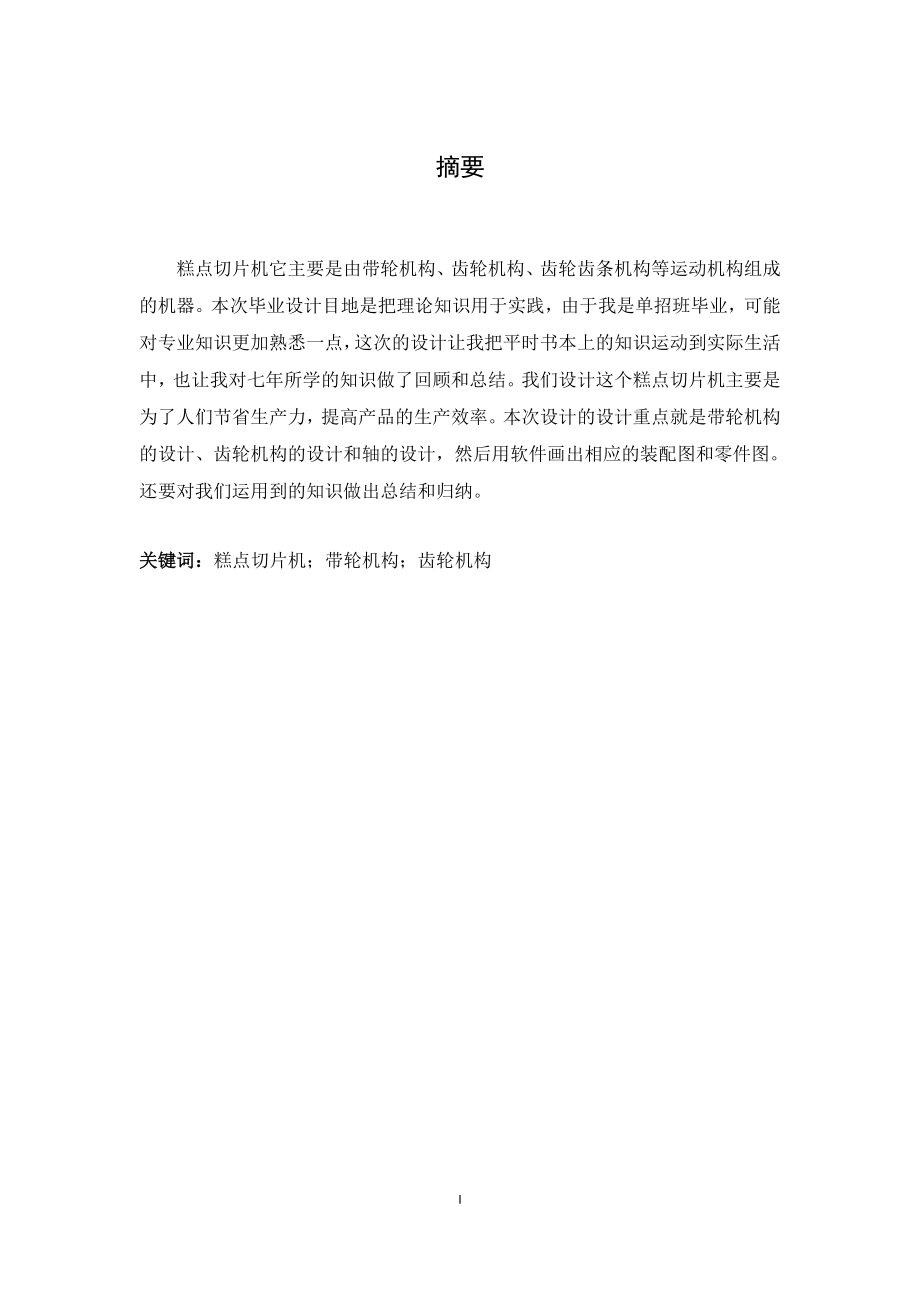

1、摘要糕点切片机它主要是由带轮机构、齿轮机构、齿轮齿条机构等运动机构组成的机器。本次毕业设计目地是把理论知识用于实践，由于我是单招班毕业，可能对专业知识更加熟悉一点，这次的设计让我把平时书本上的知识运动到实际生活中，也让我对七年所学的知识做了回顾和总结。我们设计这个糕点切片机主要是为了人们节省生产力，提高产品的生产效率。本次设计的设计重点就是带轮机构的设计、齿轮机构的设计和轴的设计，然后用软件画出相应的装配图和零件图。还要对我们运用到的知识做出总结和归纳。 关键词：糕点切片机；带轮机构；齿轮机构IIAbstractPastry slice machine of glutinous rice ca

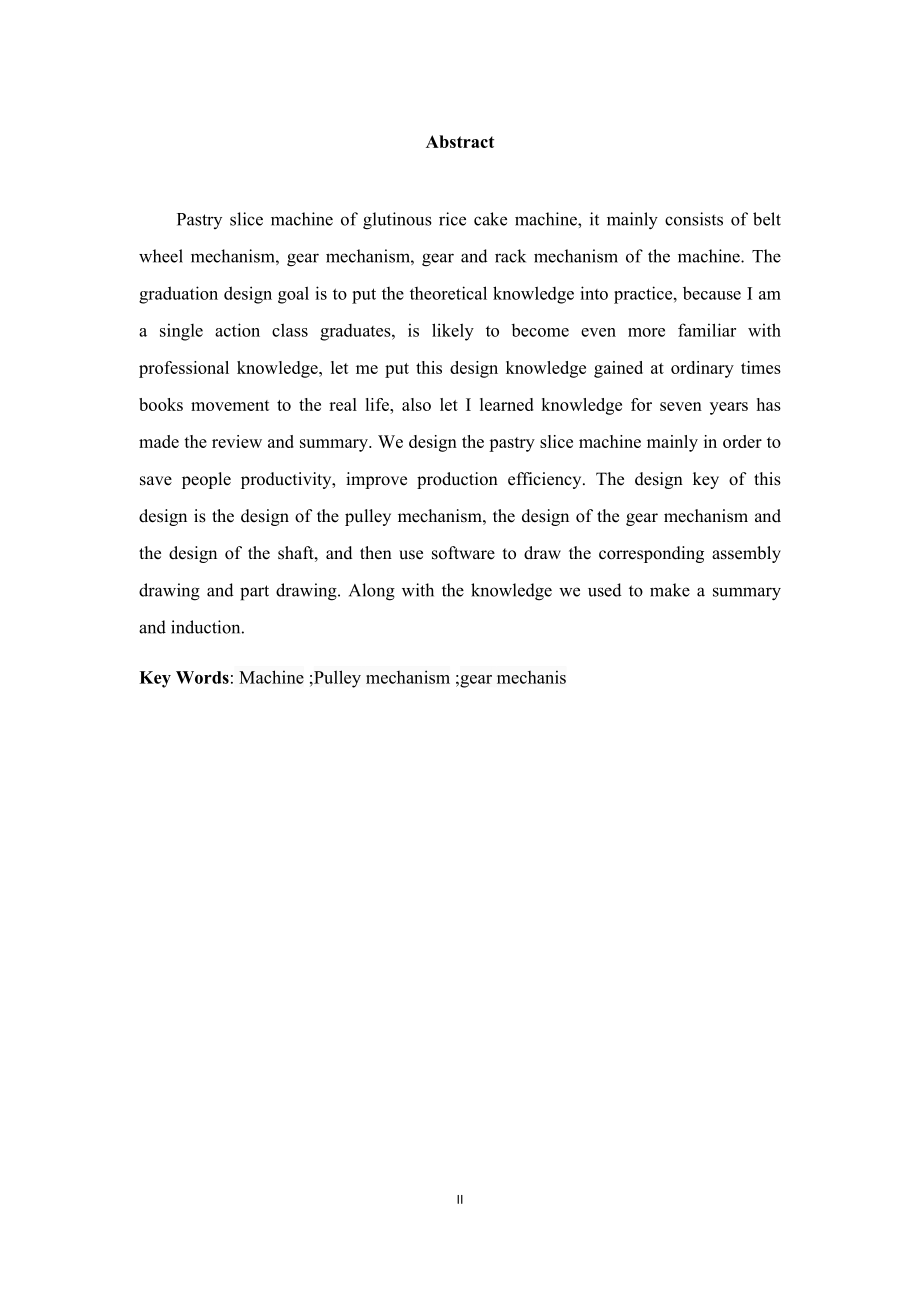

2、ke machine, it mainly consists of belt wheel mechanism, gear mechanism, gear and rack mechanism of the machine. The graduation design goal is to put the theoretical knowledge into practice, because I am a single action class graduates, is likely to become even more familiar with professional knowled
3、ge, let me put this design knowledge gained at ordinary times books movement to the real life, also let I learned knowledge for seven years has made the review and summary. We design the pastry slice machine mainly in order to save people productivity, improve production efficiency. The design key o
4、f this design is the design of the pulley mechanism, the design of the gear mechanism and the design of the shaft, and then use software to draw the corresponding assembly drawing and part drawing. Along with the knowledge we used to make a summary and induction.Key Words: Machine ;Pulley mechanism

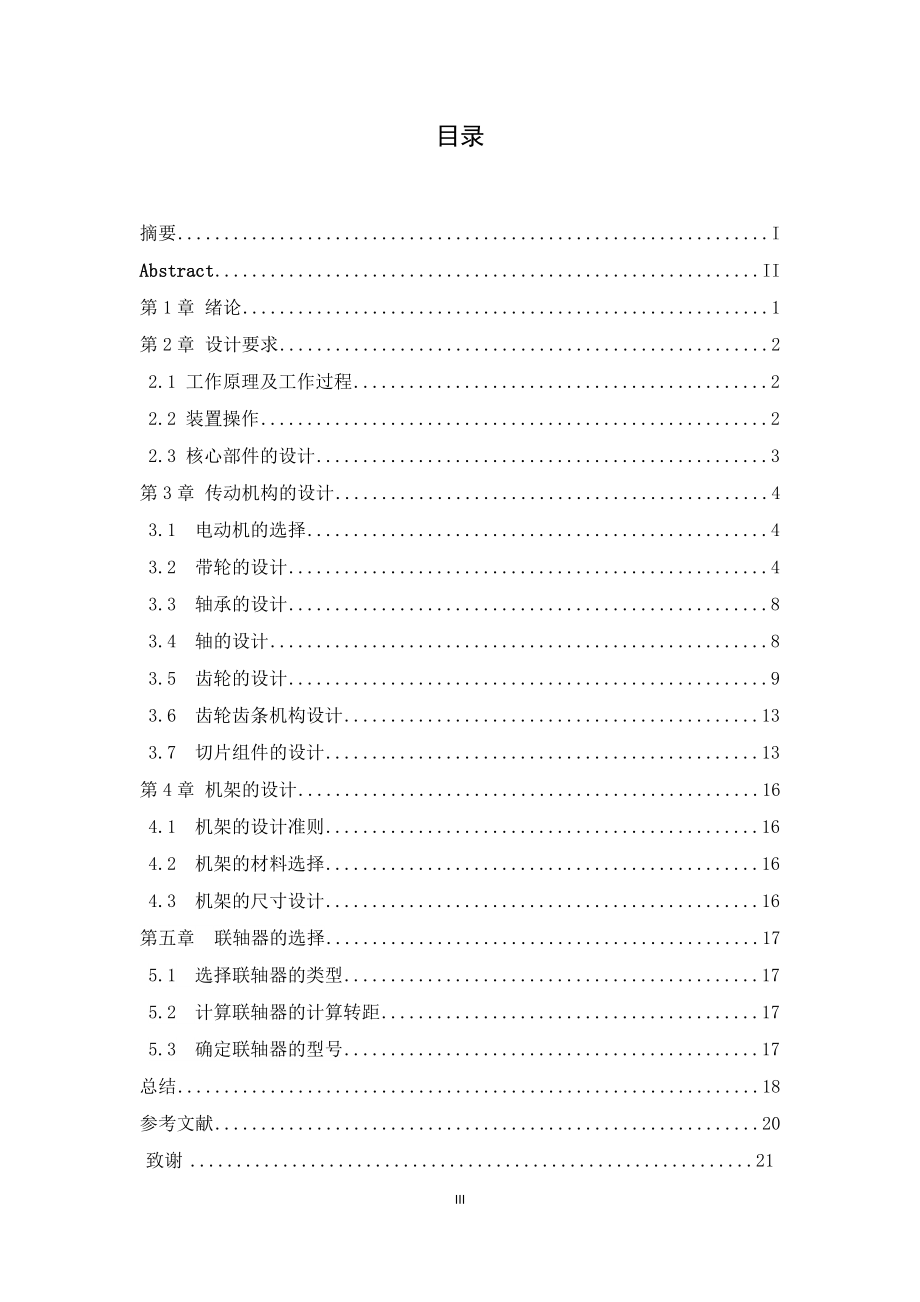

5、;gear mechanis目录摘要IAbstractII第1章 绪论1第2章 设计要求22.1 工作原理及工作过程22.2 装置操作22.3 核心部件的设计3第3章 传动机构的设计43.1 电动机的选择43.2 带轮的设计43.3 轴承的设计83.4 轴的设计83.5 齿轮的设计93.6 齿轮齿条机构设计133.7 切片组件的设计13第4章 机架的设计164.1 机架的设计准则164.2 机架的材料选择164.3 机架的尺寸设计16第五章 联轴器的选择175.1 选择联轴器的类型175.2 计算联轴器的计算转距175.3 确定联轴器的型号17总结18参考文献20致谢21 17 第1章 绪论第
6、1章 绪论因为我们此次设计的糕点切片机是由带轮机构，齿轮机构和齿轮齿条机构组成的，所以我们的设计也围绕这些结构。糕点成形了之后，必须要经过切片才可以烘干。我们设计的糕点切片机运动是电动机转动然后带动带轮转动，在带动齿轮机构，因齿轮机构是装在带有切片刀的轴顾可以实现糕点的切片，我们把刀片均匀的分布在切片轴上面，就可以是切出来的糕点一样大小了。切片的过程是刀片通过轴的转动做圆周运动和糕点通过齿轮齿条的运动做直线运动相配合的。我们可以通过改变相邻两刀片机间距和刀具的高度从而改变切出来成品糕点的大小和厚薄。通过老师的教导和与学长同学的讨论，我觉得我可以设计出来一个方便，快捷，简单操作的糕点切片机。 第
7、2章 设计要求 第2章 设计要求2.1 工作原理及工作过程我们设计的糕点切片机的工作过程是将做好的大块糕点放在送料板上切成条，再通过改变面板的角度来选择切成三角形块或正方形块。切糕的过程是轴的转动带动切刀做圆周运动和糕点通过齿轮齿条的运动做直线运动相配合的。可改变糕点的形状。电动机通过联轴器带动带轮机构运动，带轮机构又将运动传到轴1上面从而使齿轮1和齿轮2的配合运动起来，轴2上装有齿轮齿条机构使糕点做来回直线运动，同时齿轮3和齿轮4也由齿轮2带动且齿轮4再带动装有刀具的杆而使刀具做圆周运动，糕点的来回直线运动和刀具的圆周运动相配合完成切糕。 图为该机构运动简图2.2 装置操作我们设计的糕点切片
8、机操作很简单，只要接通电源，打开电机，之后装置便会启动起来，等糕点切完后，可以再放另外一块继续切。每天可以连续工作，从而节省了大量的人力，提高了生产率。2.3 核心部件的设计本设计主要就是带轮机构，齿轮机构，和齿轮齿条机构，所以我们设计核心就是带轮、齿轮、齿条、还有电机。 第3章 传动机构的设计第3章 传动机构的设计3.1 选择合适的电动机选择电动机的类型和参数我们根据设计的糕点切片机的工作要求和原理还有工矿，我们这里选择三相异步电动机，此电机的型号为Y90L-6，电流3.2A，电压380V.此电机的额定转速为910r/min，额定功率为1.1kw，效率为72%。所以输出功率=P=0.792千
9、瓦3.2 设计带轮3.2.1 确定计算功率根据我们选择的电机的额定功率和带的工况计算出=P根据中的表8-7可知=1.1，所以=1.1=0.8712kw3.2.2选择带型根据我们上面算出的计算功率和小带轮的转速=n=910r/min，由中的图8-11知道我们的设计应选择带的类型为Z型V带3.2.3 确定带轮的基准直径D1和D2根据表8-6可知，我们这里取D1=56mm，然后验算带速=2.67m/s因为我们上面算到带速在525m/s之间，所以我们选的D1合适。然后取传动比i=2，D2就等于2倍的D1等于112mm，所以 D2为112mm。3.2.4 确定中心距a和带长L在我们这里可以自己选择选取中
10、心距为只要满足0.7*（D1+D2）2*（D1+D2） 117.6mm336mm即可我们先确定=200mm，根据下面计算公式计算出需要的基准带长 2+（D1+D2）+（+）+根据选带的基准长度。按下式计算实际中心距。+.。由于带轮的带长，制造可能会有误差且带也可能有松弛，这些我们都该考虑到所以我们设计了中心距的变化如下：-.+.3.2.5 验算小带轮上的包角将各数据带入公式得3.2.6 计算带的根数与额定功率由D和/，查表得.5，由表-得.，又由表得.88，表得.，所以（+）（.5+.）.7又根据公式5.92，所以我们这里取6根带。3.2.7 计算带的初拉力根据标准我们知道Z型带的单位长度质量
11、为./+N所以我们这里的新装V带初拉力就为1.592N3.2.8 带传动的压轴力将数据带入公式得N.N 所以Fp就是728.64N3.2.9 设计带轮结构因为我们这里不知道带轮的轴直径，所以我们只能根据轴的直径计算到15前面计算到带轮的基准直径D是，因为112mm300mm，所以我们这里选择腹板式结构。其参数查表得项名称基准宽度（节宽）基准线上槽宽准线下槽宽槽 间 距第一槽对称离最小轮缘厚带轮宽外 径 轮槽角 参 8.5 2.00 7.0 12 8 5.5 76 116 我们知道轴的直径是15mm，带轮的基准直径是54mm， 2.5d，所以我们这里选择腹板式带轮。3.3 轴承的设计由下列实物图
12、2可看出 图2我们这里选择了深沟球滚动轴承，因为他的内径是30mm，故我们这里选择 6006号轴承。标准上查得此轴承外径等于55mm，宽度等于13mm。3.4 轴的设计3.4.1 计算轴上的功率、转速和转距我们用的轴的功率是=P=0.792kw求轴的转速：=455r/min故可计算该轴的转矩T=9550000=9550000 =16623.33 Nmm3.4.2 求作用在齿轮上的力我们知道该齿轮的分度圆直径为 3.4.3 选择确定轴的最小直径我们这里用45号钢来制造轴，该材料还要经过调制热处理。根据可知 =13.47mm我们这里就确定了该轴的最小直径就是15mm3.4.4设计轴的结构（1）各个
13、零件在轴上的位置轴1的最左边是带轮，然后是轴承，右边开始先是一个齿轮，在就是一个轴承；在2轴的中间地方还有一个齿轮，左边就只有轴承，右变与1轴相同。（2）轴上零件的周向定位本设计中的所有周向定位基本都是采用平键联接，在中查得平键的键宽和键高为mm，键长为20mm。3.5 设计齿轮我们设计的系统中有四个齿轮我们知道四个齿轮都是直齿圆柱齿轮。我们前面说到输入功率=0.792kw，1齿轮的转动速度=455r/min，传动比又是为2，所以我们算每年三百天，每天16小时工作的话我们这个机器是可以用15年的。3.5.1 选定齿轮精度等级、材料及齿数我们这里由它的工况选用8级精度。我们这里的齿轮1和齿轮3选择的材料是40cr（调质），此材料的硬度为280HBS具有良好的综合力学性能；齿轮2和4的材料选择了45号
