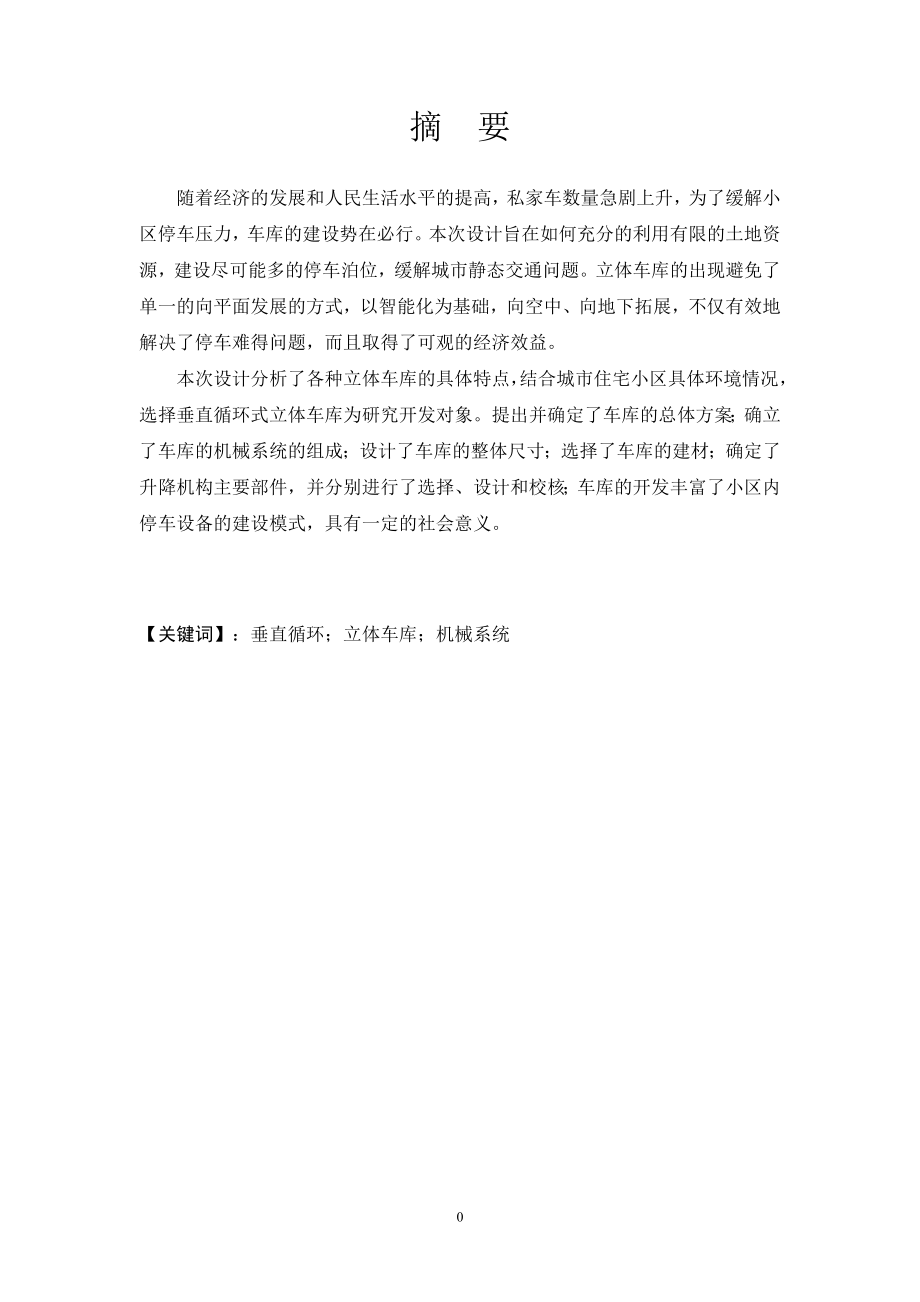

1、摘 要随着经济的发展和人民生活水平的提高，私家车数量急剧上升，为了缓解小区停车压力，车库的建设势在必行。本次设计旨在如何充分的利用有限的土地资源，建设尽可能多的停车泊位，缓解城市静态交通问题。立体车库的出现避免了单一的向平面发展的方式，以智能化为基础，向空中、向地下拓展，不仅有效地解决了停车难得问题，而且取得了可观的经济效益。本次设计分析了各种立体车库的具体特点，结合城市住宅小区具体环境情况，选择垂直循环式立体车库为研究开发对象。提出并确定了车库的总体方案；确立了车库的机械系统的组成；设计了车库的整体尺寸；选择了车库的建材；确定了升降机构主要部件，并分别进行了选择、设计和校核；车库的开发丰富了

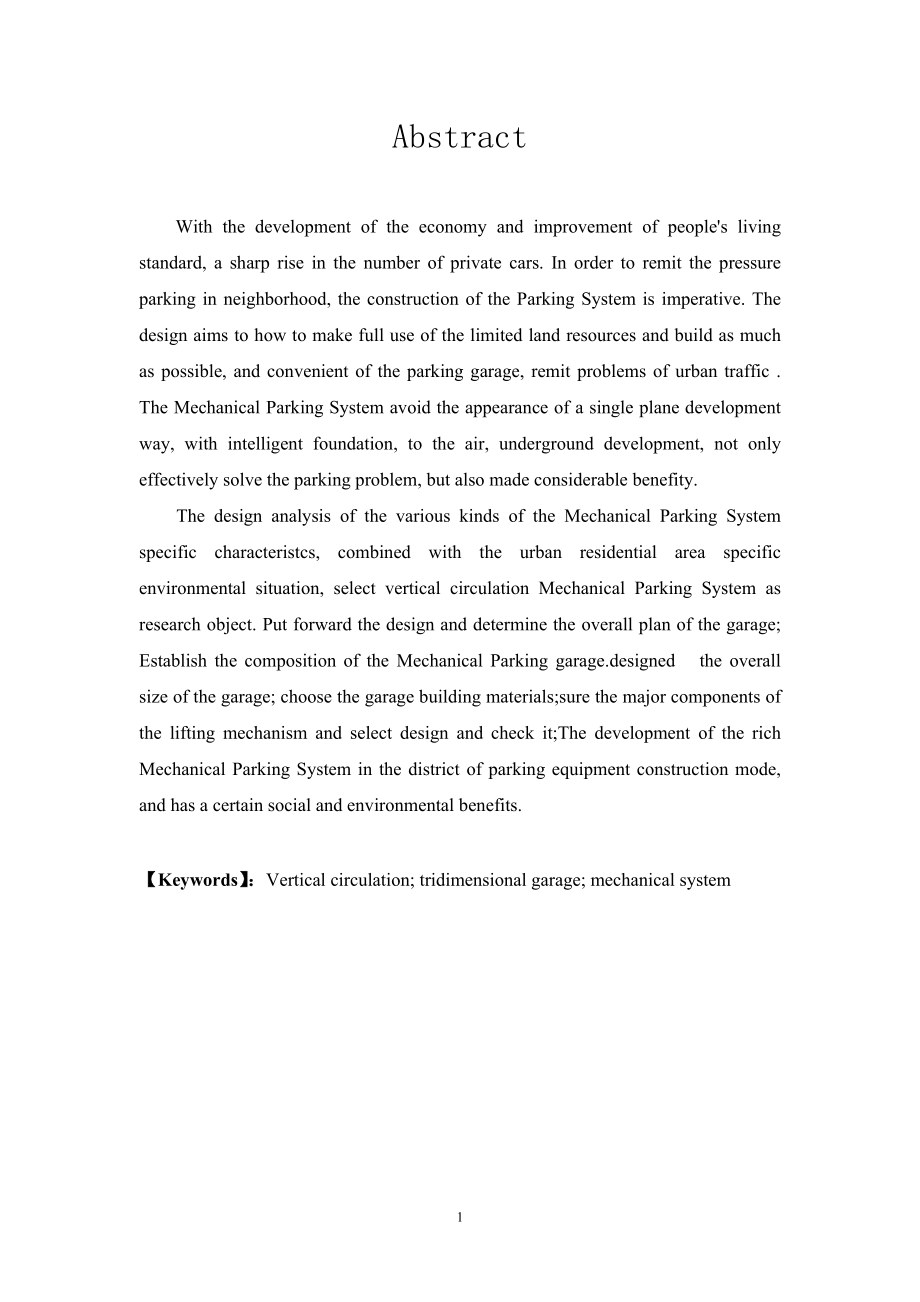

2、小区内停车设备的建设模式，具有一定的社会意义。【关键词】：垂直循环；立体车库；机械系统AbstractWith the development of the economy and improvement of peoples living standard, a sharp rise in the number of private cars. In order to remit the pressure parking in neighborhood, the construction of the Parking System is imperative. The design aims
3、 to how to make full use of the limited land resources and build as much as possible, and convenient of the parking garage, remit problems of urban traffic . The Mechanical Parking System avoid the appearance of a single plane development way, with intelligent foundation, to the air, underground dev
4、elopment, not only effectively solve the parking problem, but also made considerable benefity. The design analysis of the various kinds of the Mechanical Parking System specific characteristcs, combined with the urban residential area specific environmental situation, select vertical circulation Mec
5、hanical Parking System as research object. Put forward the design and determine the overall plan of the garage; Establish the composition of the Mechanical Parking garage.designed the overall size of the garage; choose the garage building materials;sure the major components of the lifting mechanism

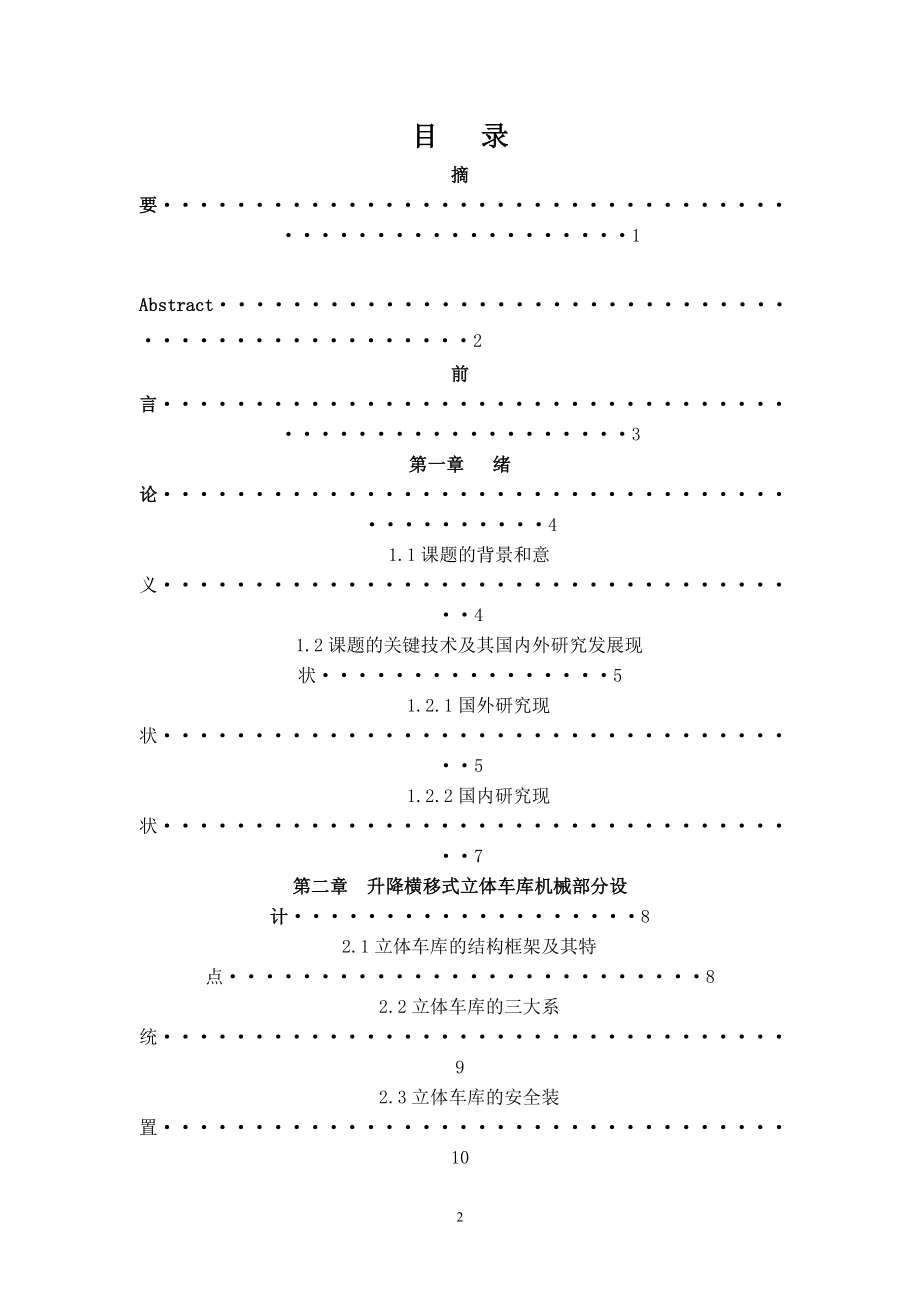

6、and select design and check it;The development of the rich Mechanical Parking System in the district of parking equipment construction mode, and has a certain social and environmental benefits.【Keywords】：Vertical circulation; tridimensional garage; mechanical system目 录摘要1 Abstract2前言3第一章 绪论4 1.1课题的背
7、景和意义4 1.2课题的关键技术及其国内外研究发展现状5 1.2.1国外研究现状5 1.2.2国内研究现状7第二章 升降横移式立体车库机械部分设计8 2.1立体车库的结构框架及其特点8 2.2立体车库的三大系统9 2.3立体车库的安全装置10第三章 立体车库电气控制系统设计11 3.1电气控制系统整体设计11 3.2电气系统关键部分设计12第四章 立体车库程序控制系统设计13 4.1程序流程图14 4.2PLC的I/O点分配表15 4.3程序运行原理16 4.4PLC程序17 总 结23参考文献24致 谢25前 言当今，随着城市的发展，停车难问题的解决已到了刻不容缓的地步。在寸土寸金的市中心，
8、特别是宾馆、商场、购物中心地段等车辆集中的地区，因此建造相当数量的立体车库已到了必不可少的地步。机械车库与传统的自然地下车库相比，在许多方面都显示出优越性。机械车库具有突出的节地优势。这次设计主要是综合考虑了多种停车情况,用可编程控制器PLC实现五车位升降横移立体停车库控制系统。在设计中,介绍了立体停车库的发展及优势；介绍了车库结构和安全机构；介绍了立体停车库控制系统的设计。这次立体停车库的设计对今后学习及研究自动控制系统在实际中的应用有一定的积极作用。第一章 绪 论1.1课题的背景和意义 随着我国城市经济和汽车工业的迅速发展，拥有私家车的家庭越来越多，而与此相对应的是城市停车状况的尴尬。停车
9、问题是城市在发展过程中出现的静态交通（车辆停放状态）问题，静态交通是相对于动态交通（车辆行驶状态）而存在的一种交通形态，二者相互联系，互相影响，停车设施是城市静态交通的主要内容，随着城市的不断发展，各种车辆的不断增加，对停车设施的需求也在不断增加，如果两者之间失去平衡，城市里就会出现停车难的一系列问题。数据显示，最近几年我国城市机动车辆平均增长速度在15%-20%，而同时期城市停车基础设施的平均增长速度只有2%-3%，特别是大城市的机动车拥有量的增长速度远远超过停车基础设施的增长速度，因此，我们必须重视城市停车难的问题，并积极探求解决的措施。专家们指出，解决城市静态交通问题，大体分为软硬两种措
10、施。所谓软措施，就是通过政策法规，限制路面停车，提高停车场利用效率，使部分车主更愿意改乘公共交通工具，以减少机动车对停车场的需求。而硬措施，主要包括增建停车场，建设地下及立体停车场、利用其它空间满足停车需求。而无论采取什么措施，在规划后再收拾残局，于局限内弥补不足，政府和管理部门所需投入得精力和资金都不小。 随着人类社会的不断进步和科学技术的发展，人类的生产、生活方式趋于集中，城市的规模越来越大，人们在城市里的生存空间却越来越小，于是出现了要利用空间的理念，城市中开始建设立体建筑、立体交通和立体停车。作为现代大都市的标志，城市中心商住区高楼大厦林立，社区道路、高架交通干道、立交桥和地下铁路，编
11、织出城市立体交通网，汽车的住宅停车场也有了长足的发展，由平面停车向立体停车，由简单的机械车库向计算机管理高度自动化的现代立体停车演变，成为具有较强的实用性、观赏性和适合城市环境的建筑。伴随着汽车进入家庭，城市动态、静态交通管理制度的不断完善和人们对居住环境要求的提高，给停车产业提供了前所未有发展机遇，停车产业市场前景广阔。作为现代大都市的标志，立体建筑和立体交通都有了显著发展，道路拥挤、车满为患已成为当今快节奏社会中的最不和谐之音，发展立体停车已成为人们的共识。目前我国经济正处在高速发展时期，随着人们生活水平的不断提高，汽车进入家庭的步伐正在加快，停车产业市场前景广阔。机械式立体车库既可以大面
12、积使用，也可以见缝插针设置，还能与地面停车场、地下车库和停车楼组合实施，是解决城市停车难最有效的手段，也是停车产业发展的必由之路。当前，我国许多大城市如北京、上海、深圳都开始大力发展机械式立体停车产业。机械车库与传统的自然地下车库相比，在许多方面都显示出优越性。首先，机械车库具有突出的节地优势。以往的地下车库由于要留出足够的行车通道，平均一辆车就要占据40平方米的面积，而如果采用双层机械车库，可使地面的使用率提高8090，如果采用地上多层（21层）立体式车库的话，50平方米的土地面积上便可存放40辆车，这可以大大地节省有限的土地资源，并节省土建开发成本。随着我国城市经济和汽车工业的迅速发展，拥
13、有私家车的家庭越来越多，而与此相对应的是城市停车状况的尴尬。以北京市为例，截止2011年底，市区仅有公共停车场1172处，共计车位9。3万个，仅占市区机动车拥有量的8.5，停车环境与城市规划的矛盾十分突出。上海的情况也让人无法乐观，仅有的227个地下车库使用面积不足60万平方米，只能满足1.3万辆机动车停放的要求，路边停车渐呈泛滥之势，比例高达64，而且还有继续上升之势。据建设部城市交通工程技术中心对全国15个大城市停车现状的调查，城市机动车保有量与停车位之比平均为4.84：1，这一比值对于渴望“车者有其位”的车主来说，形式不容乐观。停车难产生最主要的原因是城市建设规划上的准备不足。机械车库与地下车库相比可更加有效地保证人身和车辆的安全，人在车库内或车不停准位置，由电子控制的整个设备便不会运
