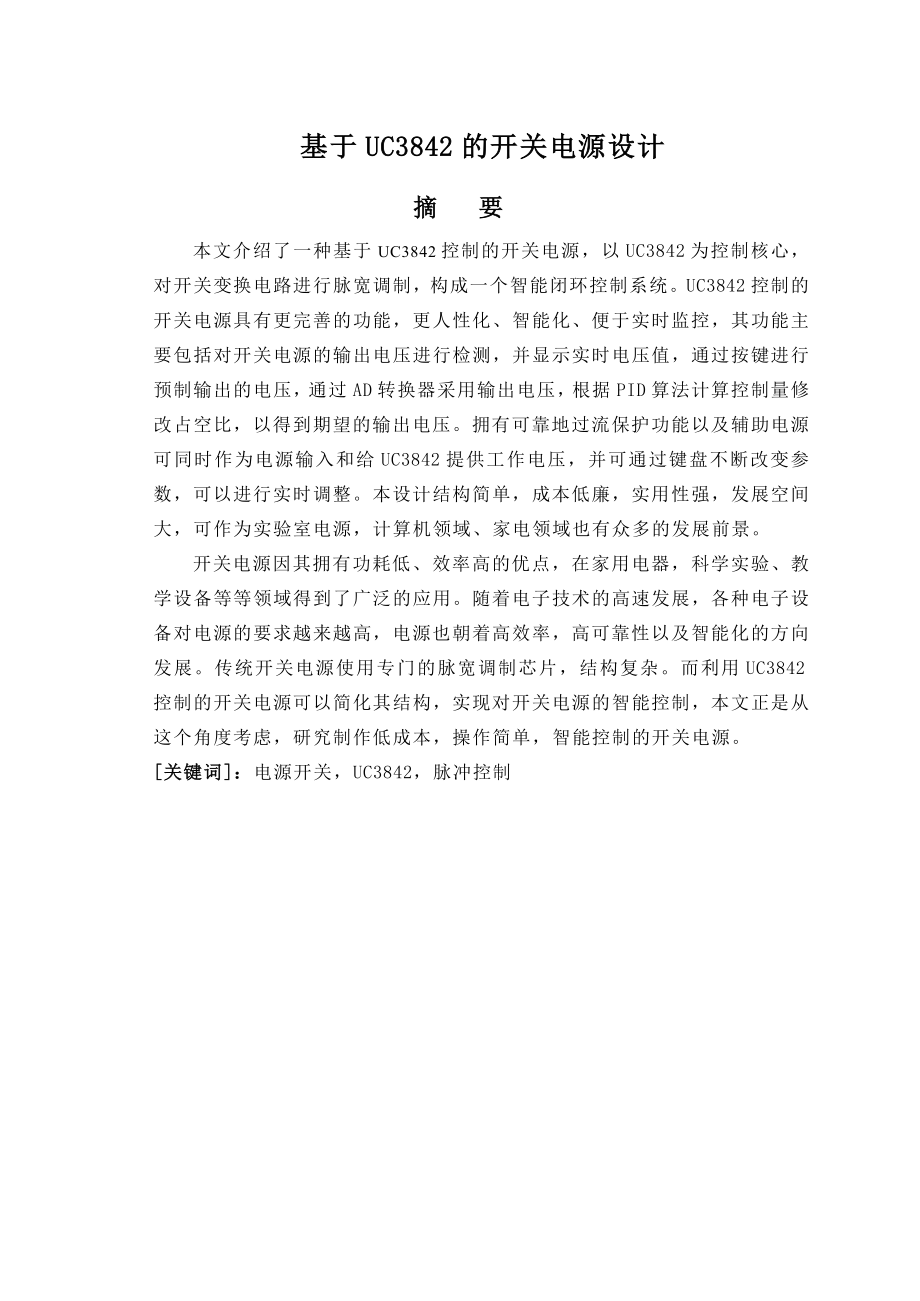

1、基于UC3842的开关电源设计摘 要本文介绍了一种基于UC3842控制的开关电源，以UC3842为控制核心，对开关变换电路进行脉宽调制，构成一个智能闭环控制系统。UC3842控制的开关电源具有更完善的功能，更人性化、智能化、便于实时监控，其功能主要包括对开关电源的输出电压进行检测，并显示实时电压值，通过按键进行预制输出的电压，通过AD转换器采用输出电压，根据PID算法计算控制量修改占空比，以得到期望的输出电压。拥有可靠地过流保护功能以及辅助电源可同时作为电源输入和给UC3842提供工作电压，并可通过键盘不断改变参数，可以进行实时调整。本设计结构简单，成本低廉，实用性强，发展空间大，可作为实验室
2、电源，计算机领域、家电领域也有众多的发展前景。开关电源因其拥有功耗低、效率高的优点，在家用电器，科学实验、教学设备等等领域得到了广泛的应用。随着电子技术的高速发展，各种电子设备对电源的要求越来越高，电源也朝着高效率，高可靠性以及智能化的方向发展。传统开关电源使用专门的脉宽调制芯片，结构复杂。而利用UC3842控制的开关电源可以简化其结构，实现对开关电源的智能控制，本文正是从这个角度考虑，研究制作低成本，操作简单，智能控制的开关电源。关键词：电源开关，UC3842，脉冲控制 Switching power supply design based on UC3842 Abstract: In th

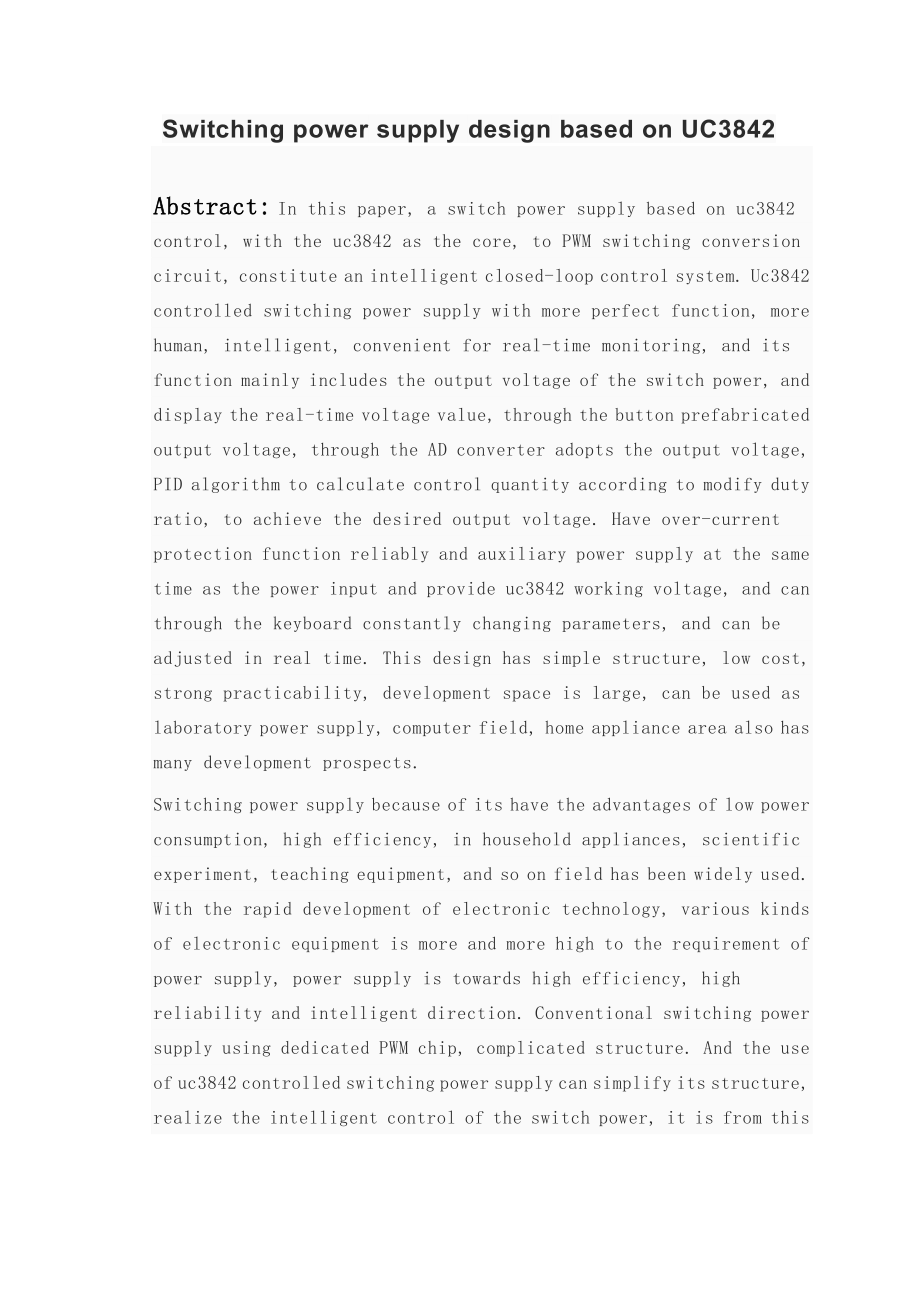

3、is paper, a switch power supply based on uc3842 control, with the uc3842 as the core, to PWM switching conversion circuit, constitute an intelligent closed-loop control system. Uc3842 controlled switching power supply with more perfect function, more human, intelligent, convenient for real-time moni
4、toring, and its function mainly includes the output voltage of the switch power, and display the real-time voltage value, through the button prefabricated output voltage, through the AD converter adopts the output voltage, PID algorithm to calculate control quantity according to modify duty ratio, t
5、o achieve the desired output voltage. Have over-current protection function reliably and auxiliary power supply at the same time as the power input and provide uc3842 working voltage, and can through the keyboard constantly changing parameters, and can be adjusted in real time. This design has simpl
6、e structure, low cost, strong practicability, development space is large, can be used as laboratory power supply, computer field, home appliance area also has many development prospects.Switching power supply because of its have the advantages of low power consumption, high efficiency, in household
7、appliances, scientific experiment, teaching equipment, and so on field has been widely used. With the rapid development of electronic technology, various kinds of electronic equipment is more and more high to the requirement of power supply, power supply is towards high efficiency, high reliability

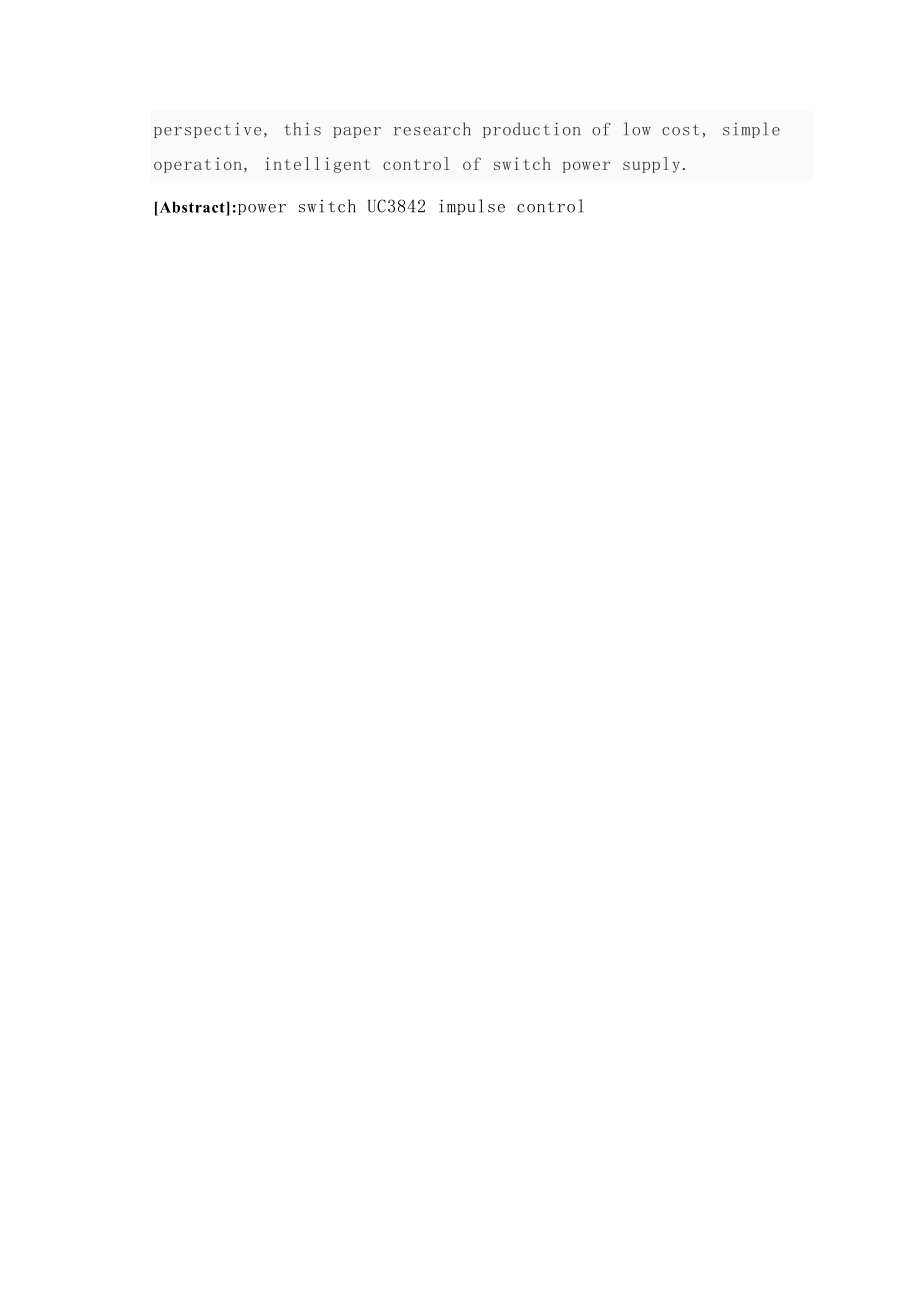

8、and intelligent direction. Conventional switching power supply using dedicated PWM chip, complicated structure. And the use of uc3842 controlled switching power supply can simplify its structure, realize the intelligent control of the switch power, it is from this perspective, this paper research pr
9、oduction of low cost, simple operation, intelligent control of switch power supply.Abstract:power switch UC3842 impulse control目 录中文摘要、中文关键词 .1英文摘要、英文关键词.1前 言.2第一章 电源开关的发展及应用.31.1 开关电源的发展过程应用.31.2 开关电源的原理.51.3 开关电源的缺点.71.4 开关电源的优点.91.5 开关电源的分类.11第二章 电源电路的设计.132.1 整流滤波电路.132.2 开关变换电路.142.3 分压电阻的计算.17
10、2.4 保护电路.192.5 UC3842简介.212.6 UC3典型应用电路.23第三章 UC384的开关电源设计 .253.1 电源设计指标.253.2 启动电路.293.3 PWM脉冲控制驱动电路.313.4 直流输出与反馈电路 .333.5 总体电路图分析 .35第四章 结论.37设计总结.38参考文献.39致 谢.40 前 言在当今电子电力的大规模和超大规模集成电路的快速发展，特别是电源开关的开发利用，孕育了电子系统的新一代产品。显然，那种体积大而笨重的使用工频变压器的线性调节稳压电源已经过时。取而代之的是小型化、重量轻、效率高的隔离式开关电源。开关电源技术发展趋势可以归纳以下几点：
11、 小型化、薄型化、轻量化、高频化是开关电源的主要发展方向。 提高可靠性，提高集成度，增加保护功能，拓宽输入电压范围，提高平均无故障时间。 随着频率提高，开关电源的噪声随之增大，降低噪声也是高频开关电源的研究方向。 提高电源装置和系统的电磁兼容性(EMC)。 用计算机软件进行辅助设计与控制，具有高效、高精度、高经济性和高可靠性的优点，可以使开关电源具有最佳电路结构与最佳工作状况。开关电源高频化的实现，与磁性元件和半导体功率器件的发展状况有着密切的关系。隔离式开关电源的核心是一种高频电源变换电路。它使交流电源高效率地产生一路或多路经调整的稳定直流电压。早在70年代，随着电子技术的不断发展，集成化的
