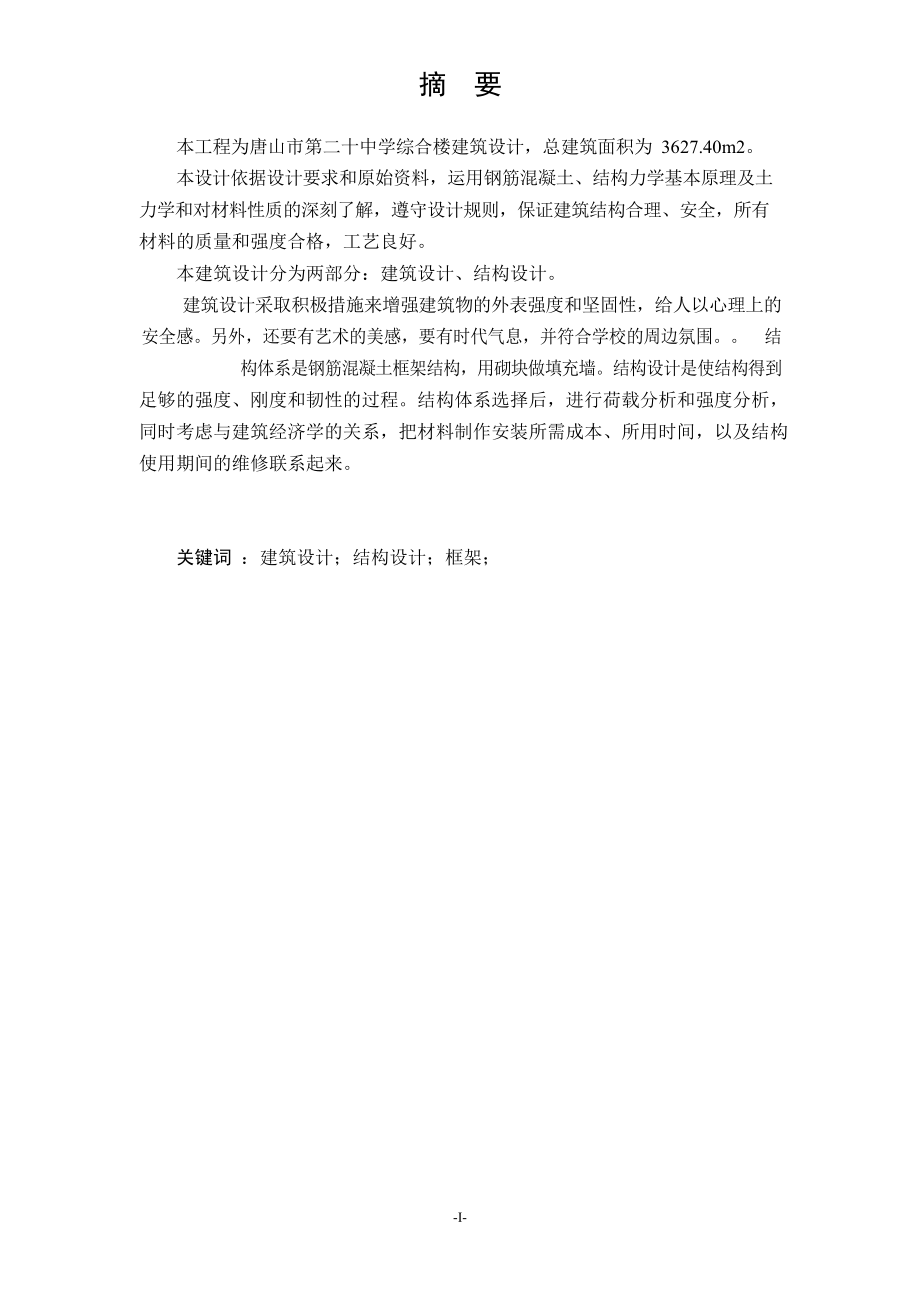

1、摘要本工程为唐山市第二十中学综合楼建筑设计，总建筑面积为 3627.40m2。本设计依据设计要求和原始资料，运用钢筋混凝土、结构力学基本原理及土力学和对材料性质的深刻了解，遵守设计规则，保证建筑结构合理、安全，所有材料的质量和强度合格，工艺良好。本建筑设计分为两部分：建筑设计、结构设计。建筑设计采取积极措施来增强建筑物的外表强度和坚固性，给人以心理上的安全感。另外，还要有艺术的美感，要有时代气息，并符合学校的周边氛围。 结构体系是钢筋混凝土框架结构，用砌块做填充墙。结构设计是使结构得到足够的强度、刚度和韧性的过程。结构体系选择后，进行荷载分析和强度分析， 同时考虑与建筑经济学的关系，把材料制作

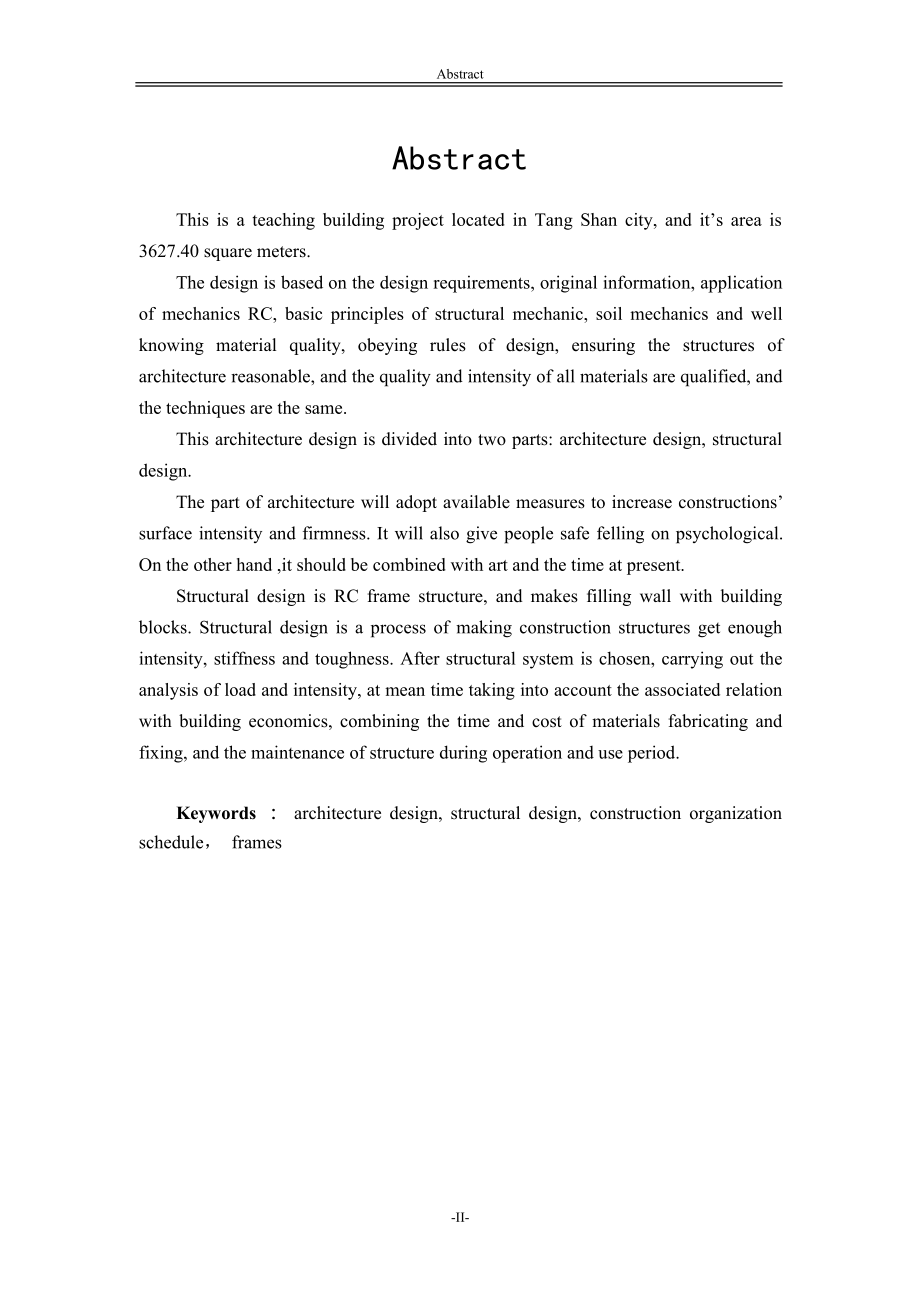

2、安装所需成本、所用时间，以及结构使用期间的维修联系起来。关键词 ：建筑设计；结构设计；框架；-I-AbstractAbstractThis is a teaching building project located in Tang Shan city, and its area is 3627.40 square meters.The design is based on the design requirements, original information, application of mechanics RC, basic principles of structural mech
3、anic, soil mechanics and well knowing material quality, obeying rules of design, ensuring the structures of architecture reasonable, and the quality and intensity of all materials are qualified, and the techniques are the same.This architecture design is divided into two parts: architecture design,
4、structural design.The part of architecture will adopt available measures to increase constructions surface intensity and firmness. It will also give people safe felling on psychological. On the other hand ,it should be combined with art and the time at present.Structural design is RC frame structure
5、, and makes filling wall with building blocks. Structural design is a process of making construction structures get enough intensity, stiffness and toughness. After structural system is chosen, carrying out the analysis of load and intensity, at mean time taking into account the associated relation
6、with building economics, combining the time and cost of materials fabricating and fixing, and the maintenance of structure during operation and use period.Keywords ： architecture design, structural design, construction organization schedule， frames-II-目 录目录-III-毕 业 设 计 说 明 书IGRADUATE DESIGNI设计题目：唐山市

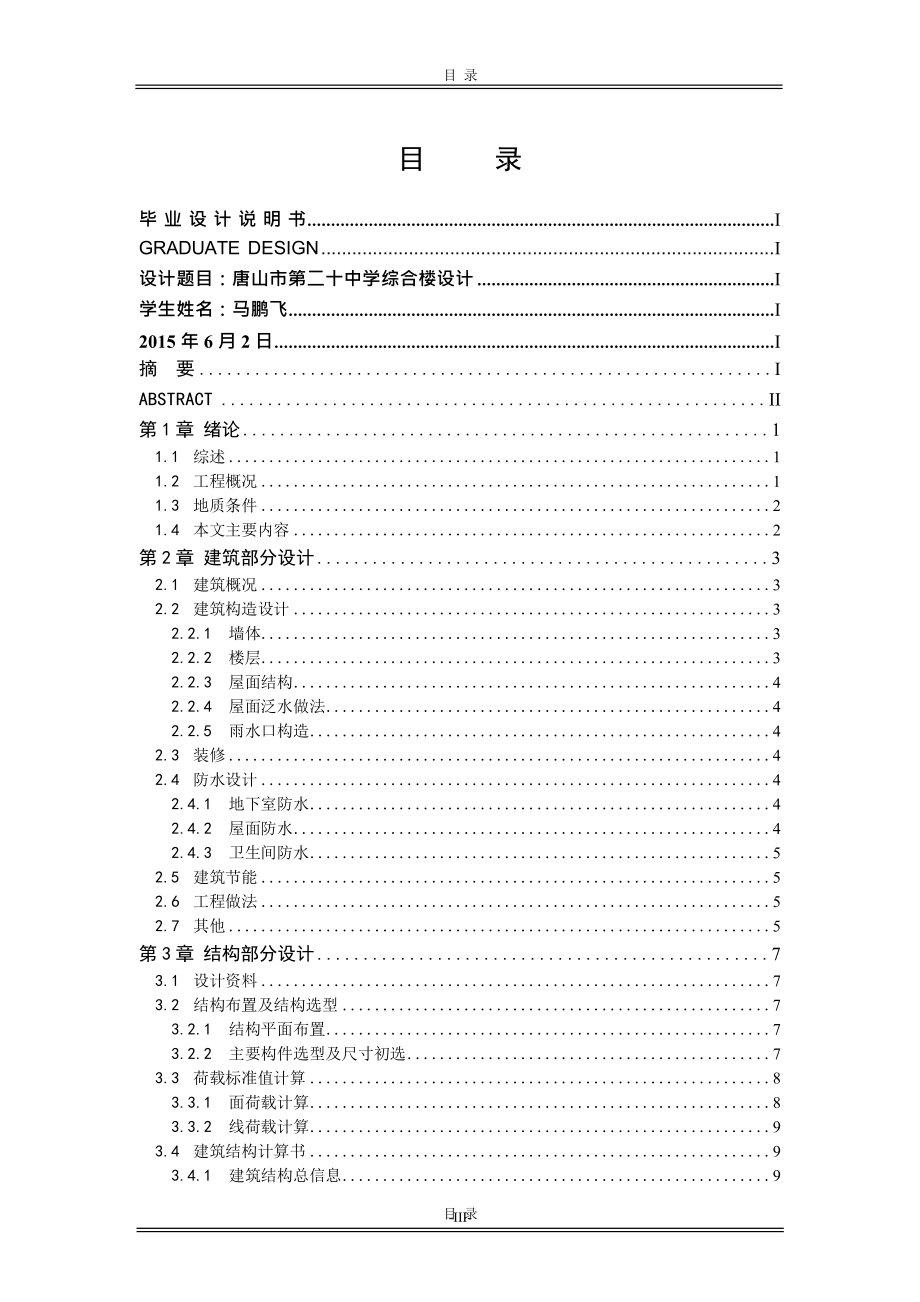

7、第二十中学综合楼设计I学生姓名：马鹏飞I2015 年 6 月 2 日I摘要IABSTRACTII第 1 章 绪论11.1 综述11.2 工程概况11.3 地质条件21.4 本文主要内容2第 2 章 建筑部分设计32.1 建筑概况32.2 建筑构造设计32.2.1 墙体32.2.2 楼层32.2.3 屋面结构42.2.4 屋面泛水做法42.2.5 雨水口构造42.3 装修42.4 防水设计42.4.1 地下室防水42.4.2 屋面防水42.4.3 卫生间防水52.5 建筑节能52.6 工程做法52.7 其他5第 3 章 结构部分设计73.1 设计资料73.2 结构布置及结构选型73.2.1 结构
8、平面布置73.2.2 主要构件选型及尺寸初选73.3 荷载标准值计算83.3.1 面荷载计算83.3.2 线荷载计算93.4 建筑结构计算书93.4.1 建筑结构总信息9目 录3.4.2 周期、地震力与振型输出文件213.4.3 SATWE 位移输出文件303.5 楼梯设计393.5.1 楼梯类型选择393.5.2 基本资料403.5.3 楼梯几何参数413.5.4 荷载计算413.5.5 梯板设计423.5.6 正截面受弯承载力计算423.5.7 板式楼梯平面整体表示方法的注写内容423.6 楼板设计423.6.1 基本资料423.6.2 计算结果：433.6.3 跨中挠度验算：433.6.
9、4 裂缝宽度验算：443.7 基础设计463.7.1 设计资料473.7.2 JCCAD 计算结果文件473.7.3 基础验算49第 4 章 施工组织设计554.1 编制总说明554.1.1 编制目的554.1.2 编制依据554.2 工程概况554.2.1 工程特点554.2.2 建筑环境554.2.3 场地条件564.3 施工部署564.3.1 施工方案564.3.2 施工顺序564.4 施工进度计划574.4.1 工程量计算574.4.2 工日数与流水节拍的确定634.4.3 施工进度计划654.5 施工总平面图654.6 施工准备工作654.6.1 平整场地654.7.1 施工准备65
10、4.6.2 修筑道路664.7.3 技术工作准备664.6.3 接通水源664.6.4 施工用电674.6.5 施工机械674.6.6 劳动力组织68目 录4.6.7 主要材料需要量计划694.8 主要施工方法694.8.1 土方工程694.8.2 基础工程704.4.3钢筋工程714.8.4 混凝土工程734.8.5 模板工程744.8.6 砌筑工程754.8.7 屋面工程754.8.8 装饰工程754.8.9 脚手架工程764.9 质量安全措施764.9.1 质量管理措施764.9.2 安全管理措施77第 4 章施工组织设计794.1 工程概况794.1.1 工程特点79结论86参考文献8
11、7谢辞88注释89附录90第 1 章 绪论第 1 章 绪论1.1 综述根据设计材料提供场地的地质条件及所在地区的抗震烈度，确定出拟建筑物的抗震等级二级。建筑物的设计过程包括建筑设计和结构设计梁部分。建筑设计部分：综合了几个方案的优点，考虑可影响建筑的各种因素，采用了既能满足现代化教学的多方面要求，又较经济、实用、美观的方案。结构设计部分：分别从结构的体系选择、结构总体的布置、楼屋盖的结构方案及基础方案的选择等多方面进行了论述。结构计算大致分为以下几个步骤： 荷载统计：荷载统计是在初选截面的基础上进行的，其计算过程是按从上到下的顺序进行的，荷载的取值按各层房间的使用功能及位置的不同，查荷载规范
12、确定。按建筑方案中的平立剖面设计，选定计算见图，并初选柱截面。框架变形验算：验算了框架在水平地震作用下横向变形。此过程中，采用了能量法计算结构的自震周期，按底部剪力法求剪力并考虑了顶附加水平地震作用。横向框架的内力分析：分别分析了横向框架在水平地震作用技术向荷载作用下的内力，用分层发法计算梁端、柱端弯矩。内力组合：对恒载、活载及地震荷载进行组合，得出最不利内力，并以此为依据对框架梁、柱进行截面设计。板的设计：用弹性理论进行算。 楼梯设计： 采用板式楼梯。基础设计：采用独立基础。设计成果：平面图、立面图、剖面图、楼梯平、剖面图，基础的结构布置图、配筋图、基础平剖面施工图及建筑总说明和结构总说明等
13、。此外，本设计采用了 AutoCAD、天正建筑、PKPM 等软件进行绘图以及部分计算结果的验算。1.2 工程概况本工程为唐山第二十中学综合楼楼，建设地点位于唐山第二十中学。该楼共四层，采用框架结构, 层高 3.6 米，总高 15.75 米,建筑面积为 3627.40m2，总用地面积为 733 m2，室内外高差 450mm。具有独立宿舍单元及卫生间、盥洗室， 每个宿舍可合理安排 4 至 6 人，可充分满足学生的住宿有要求，提供舒适的居住-90-环境。1.3 地质条件第一层：杂填土，层厚 0.5m，r=18KN/m3第二层：粉沙，稍湿，中密，r=18KN/m3 ，无地下水。1.4 本文主要内容建筑
14、设计规范及规程建筑结构荷载规范GB 50009-2001S建筑抗震设计规范GB 50011-2001S混凝土结构设计规范GB 50010- 2002S 建筑地基基础设计规范GB 50007-2002S 房屋建筑制图统一标准GB 50001-2010S以及国家现行有关设计规范、规程、标准。第 2 章 建筑部分设计第 2 章 建筑部分设计2.1 建筑概况1、地点：本工程位于唐山市区。2、建筑要求：占地面积约 760 ，总建筑面积约 3758.40 左右，共四层。3、工程做法：按照现行的工程做法自行设计选定。4、气象条件: 全年气温差值 30。主导风向：夏季：东向；冬季：北、西向；年平均降水量：620mm；最大降水量：951mm。5、水文、地质资料：场地地势平坦，勘察深度内未见地下水，建筑场地土类别为类 。基础持力层为粉质粘土层，地基承载力特征值为 160Kpa6、自然条件：地震基本烈度：8 度，本工程设防烈度 8 度。风荷载（10m 高处）：0.35KN/雪荷载:0.35KN/（按 50 年极值计算） 冻土深度：唐山最大冻土深度为 800mm7、本工程合理使用年限为 50 年，结构形式为框架。8、本工程抗震设防烈度 8 度，建筑物安全等级为二级，重要性类别为（丙） 类，环境类别为一类。框架抗震等级为二级。活荷载标准值：
